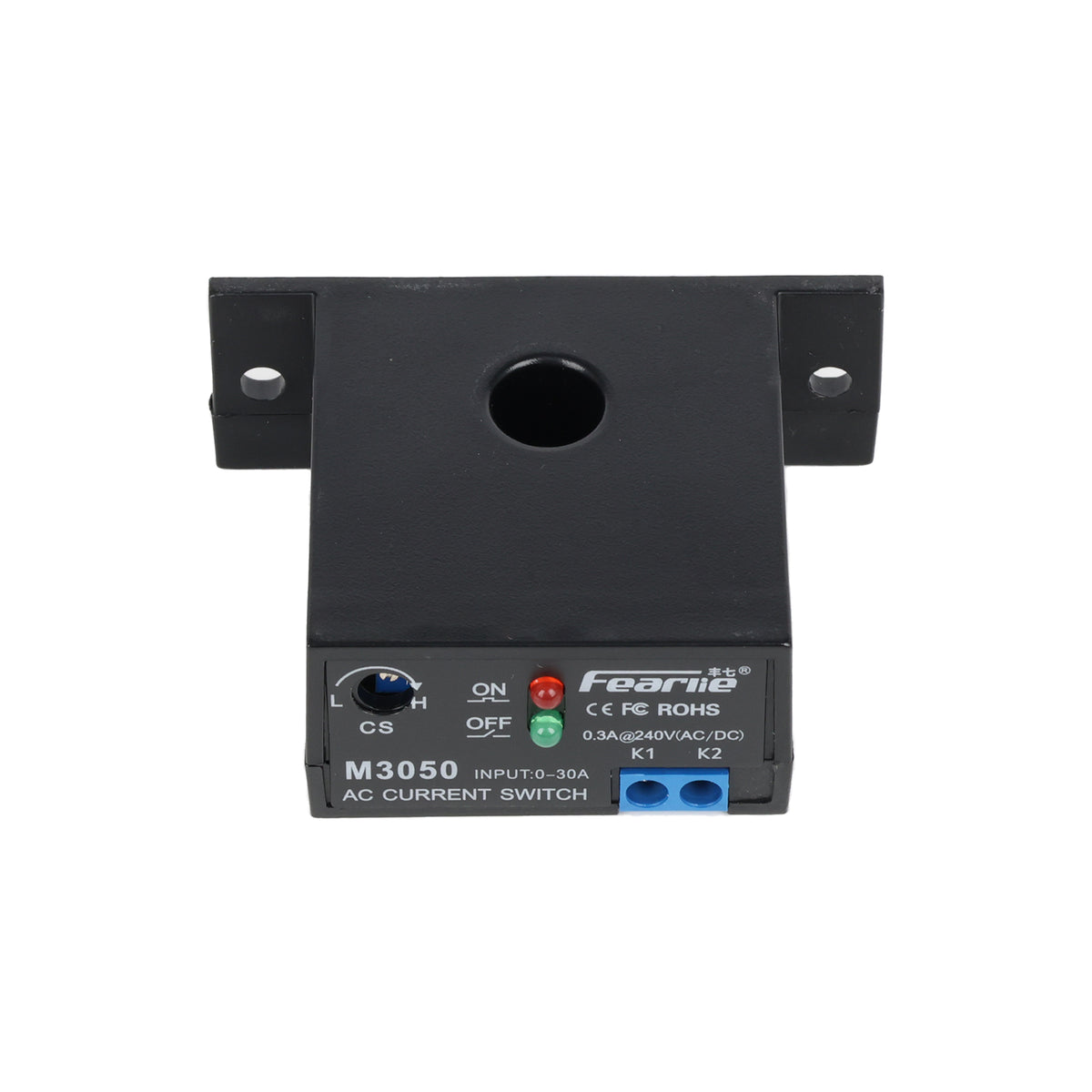

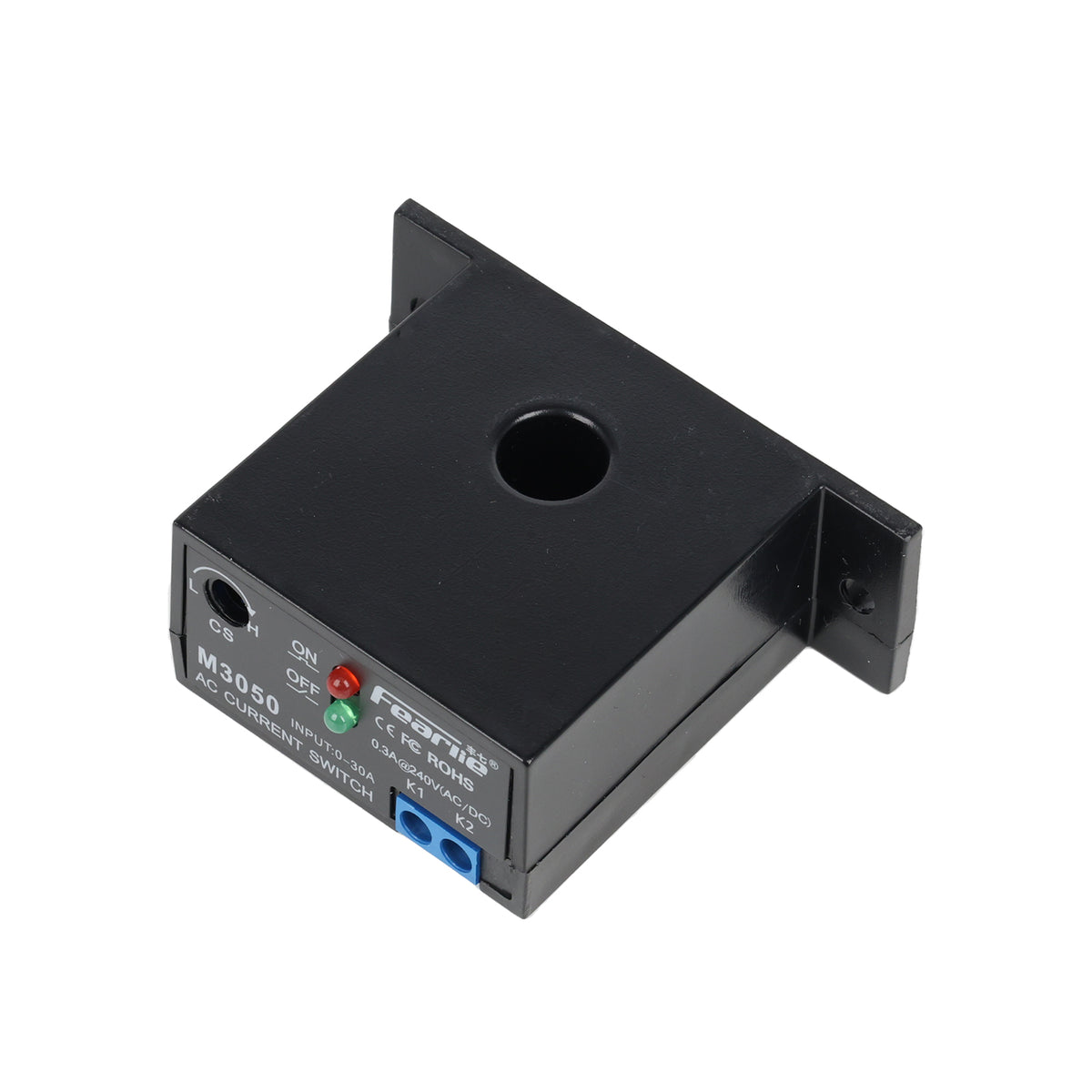

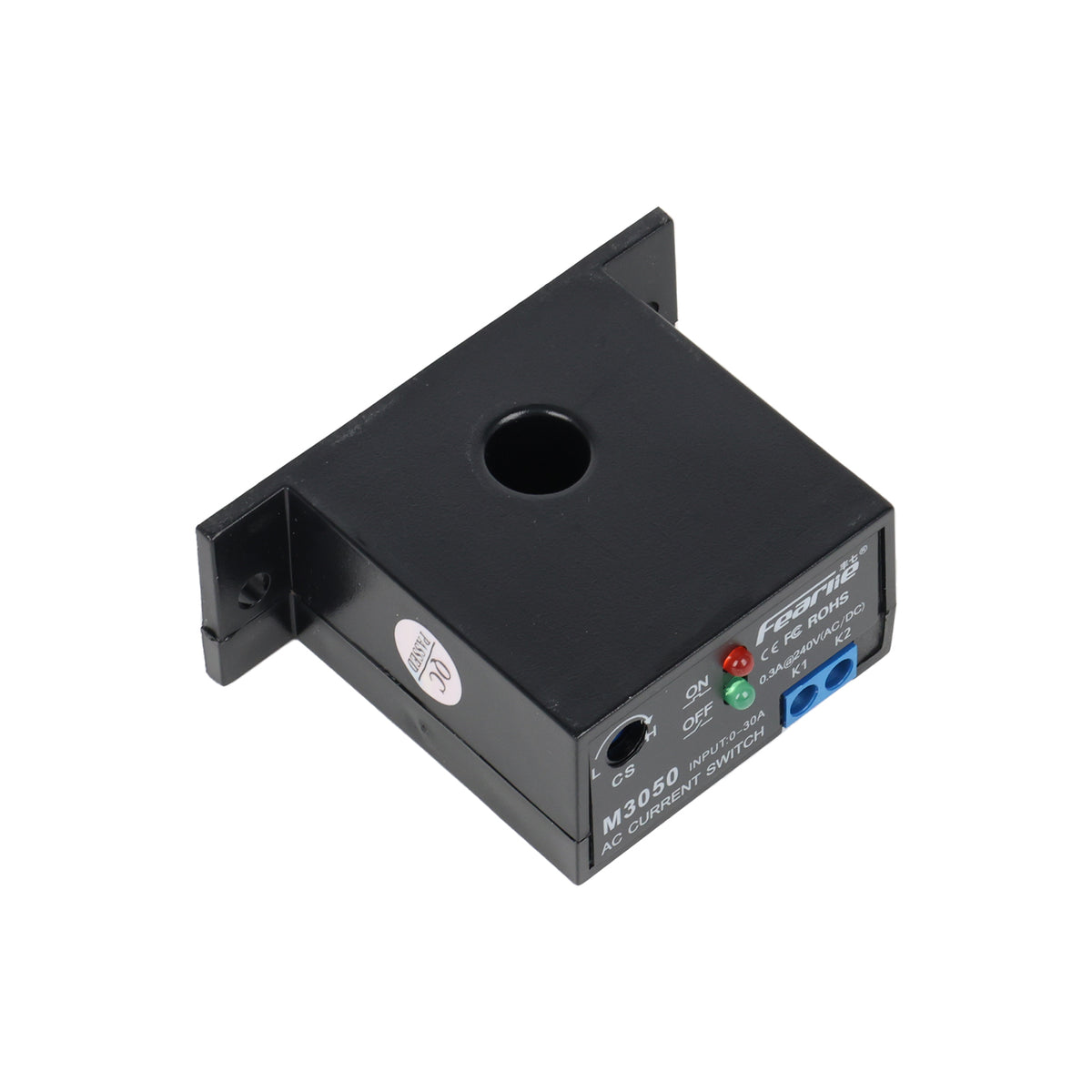

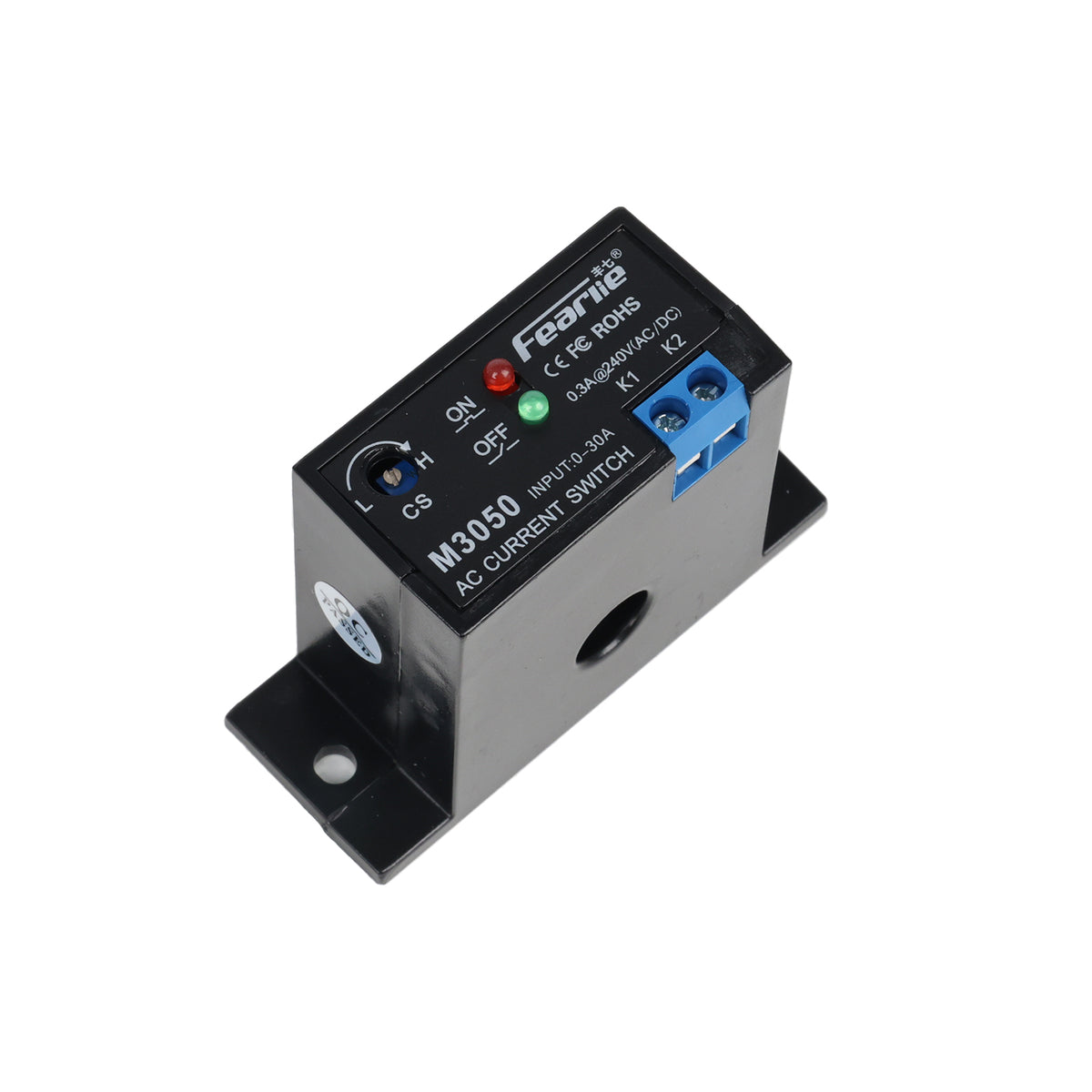

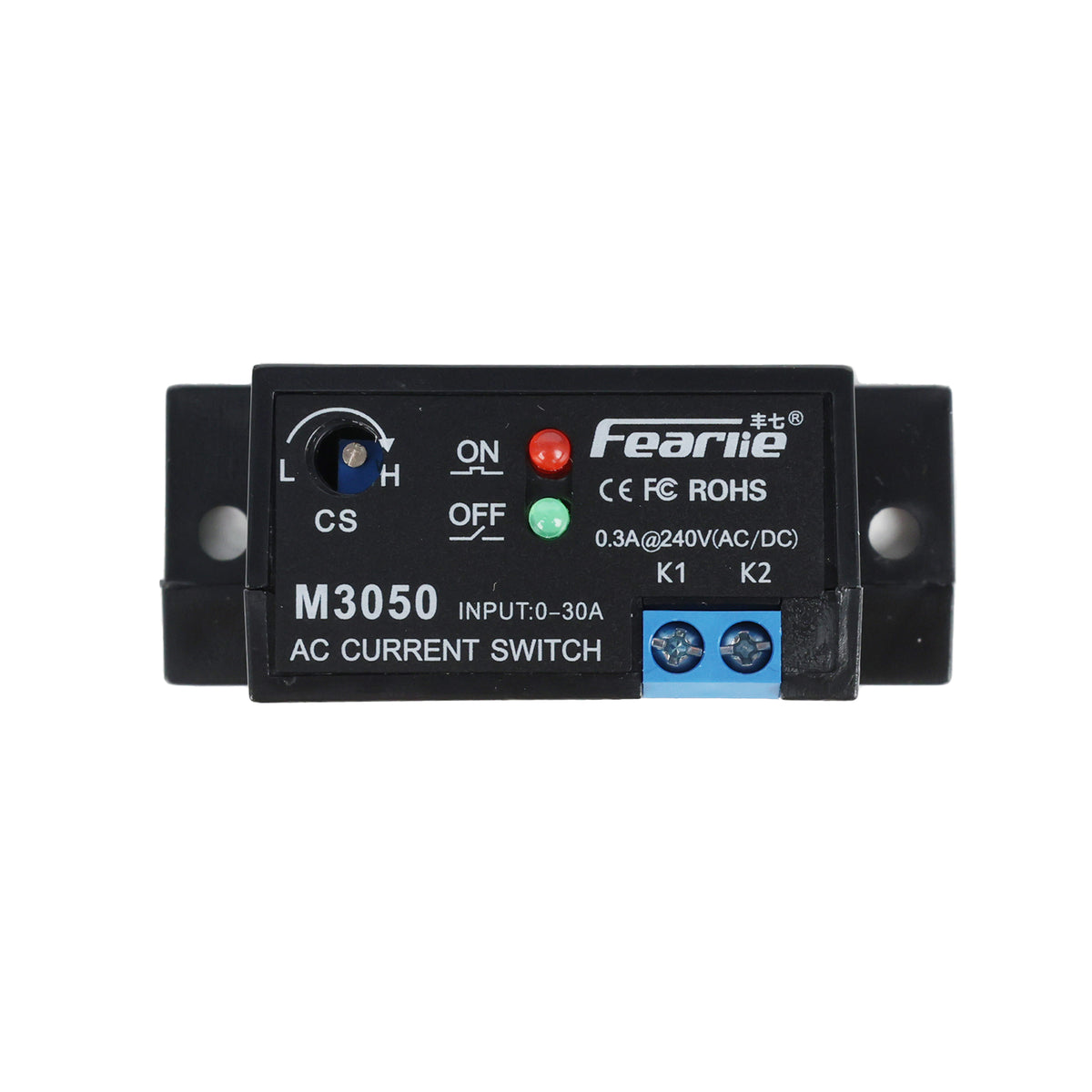

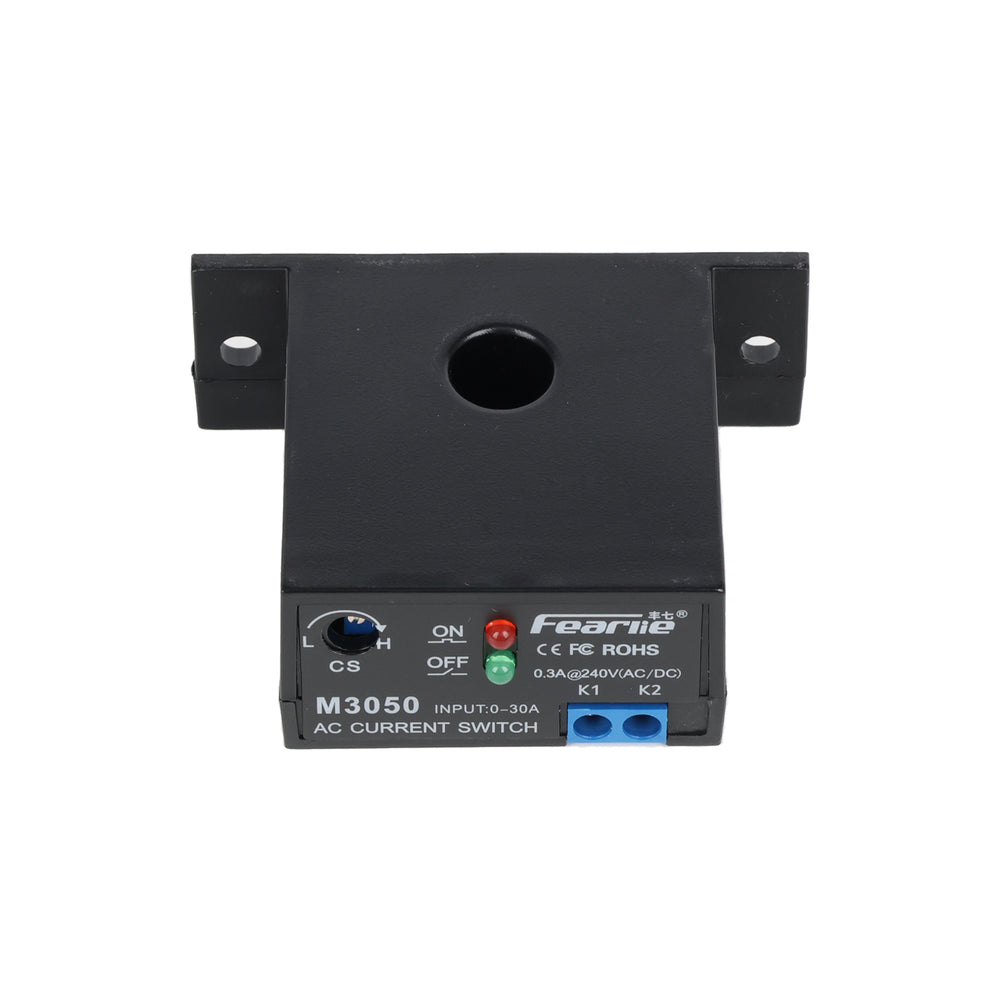

Moduł przekaźnika prądowego M3050 AC (styk rozwierny NC, regulowany w zakresie 0,2–30 A)

Przekaźnik monitorujący prąd M3056 AC (styk rozwierny NC, regulowany w zakresie 0,2–30 A) Szukasz niezawodnego, precyzyjnego i całkowicie autonomicznego rozwiązania do monitorowania prądu przemiennego? Przekaźnik detekcji prądu M3056 z funkcją „Normally Closed” (styk rozwierny) został zaprojektowany specjalnie z myślą o skutecznej ochronie instalacji elektrycznej, kontroli pracy maszyn oraz automatyzacji systemów przemysłowych i domowych.

Urządzenie to działa na zasadzie bezkontaktowego wykrywania indukcyjnego. Do pomiaru wykorzystuje wewnętrzny transformator, dzięki czemu monitorowany przewód fazowy wystarczy po prostu przełożyć przez otwór o średnicy 10 mm w korpusie urządzenia. Nie jest konieczne żadne skomplikowane podłączanie szeregowe ani przerywanie kabla zasilającego. Dużą zaletą jest to, że urządzenie nie wymaga zewnętrznego zasilania, ponieważ jest zasilane indukcyjnie bezpośrednio z prądu przepływającego przez odbiornik.


Zasada działania: Za pomocą precyzyjnego potencjometru wieloobrotowego można łatwo ustawić żądaną wartość progową prądu (w zakresie od 0,2 do 30 A AC).
Przekroczenie prądu: Gdy przepływający prąd przekroczy ustawiony przez użytkownika próg, styki wyjściowe K1–K2 natychmiast się rozłączą (logika styku rozwiernego NC).
Spadek prądu: Jeśli wartość prądu spadnie poniżej ustawionego progu, styki K1–K2 powracają do pierwotnego stanu i pozostają zwarte (zamknięte).


Główne zalety przekaźnika prądowego M3056: - Całkowicie autonomiczna praca: Działa bez żadnego dodatkowego zasilania – oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie.
-Wysoka dokładność i szybkość: Dzięki dokładności pomiaru na poziomie 1% i błyskawicznemu czasowi reakcji do 200 ms jest w stanie natychmiast reagować na sytuacje krytyczne.
-Bezpieczne wykrywanie indukcyjne: Izolacja galwaniczna obwodu mierzonego od styku przełączającego zapewnia maksymalne bezpieczeństwo. -Wysoka odporność na przeciążenia: Przekaźnik wytrzymuje krótkotrwałe przeciążenia maksymalne do 100%.
-Niska histereza: Bardzo stabilne przełączanie dzięki niskiej histerezie (? 2%), która zapobiega niepożądanym drganiom styków przy wartościach zbliżonych do ustawionego limitu. Parametry techniczne:

-Model: M3056
-Typ wyjścia: styk rozwierny (Normally Closed – NC), zaciski K1–K2 -Zakres prądu wejściowego przemiennego: od 0,2 do 30 A AC -Ustawienie progu: potencjometr wieloobrotowy
-Zasilanie: Bez zewnętrznego zasilania (indukcyjnie z mierzonego przewodu) -Obciążenie znamionowe styków: ? 0,3 A przy 240 V AC/DC; Rezystancja stykowa (K1–K2): 4 omy.
-Prąd upływowy: ? 0,1 A -Dokładność pomiaru: 1 % -Histereza: ? 2 % -Czas reakcji: ? 200 ms -Średnica otworu na przewód: 10 mm
-Stopień ochrony: IP30 -Temperatura pracy: od -20 °C do +60 ? -Wymiary: 65 × 25 × 47 mm

Zapewnij profesjonalny, autonomiczny nadzór nad swoją instalacją elektryczną i maszynami. Dzięki przekaźnikowi wykrywającemu prąd M3056 zyskasz precyzyjnego i niezawodnego strażnika chroniącego przed przeciążeniem, który do działania nie potrzebuje ani jednego wata energii z zewnętrznego źródła.
