Oscyloskopy

(32 produktów)

Oscyloskop pokazuje przebieg napięcia w czasie, więc ujawnia to, czego multimetr pokazać nie potrafi – oscylacje, zakłócenia, kształt sygnału albo taktowanie. Używa się go przy pracach rozwojowych, naprawach sterowników i diagnostyce magistral komunikacyjnych. Decydującym parametrem jest pasmo i częstotliwość próbkowania.

Oscyloskopy – spojrzenie na sygnał w czasie

Podczas gdy multimetr zwróci jedną liczbę, oscyloskop pokaże, jak napięcie zmienia się w czasie. Właśnie kształt przebiegu ujawni przyczynę usterki: zakłócenie z zasilacza impulsowego, oscylacje na zboczu sygnału albo brakujący impuls w komunikacji.

Na co zwrócić uwagę

  • Pasmo – najważniejszy parametr. Określa, jak szybkie zjawiska oscyloskop pokaże wiernie; wybiera się je z kilkukrotnym zapasem wobec częstotliwości mierzonego sygnału.
  • Częstotliwość próbkowania – ile próbek na sekundę przyrząd pobierze. Niska wartość prowadzi do zniekształcenia szybkich zjawisk.
  • Liczba kanałów – dwa wystarczą do porównania wejścia i wyjścia, cztery docenisz przy magistralach i bardziej złożonych obwodach.
  • Analiza FFT – przejście do dziedziny częstotliwości pomoże znaleźć źródło zakłóceń.
  • Sondy – przekładnia podziału i pasmo sondy muszą odpowiadać przyrządowi, inaczej przewaga się traci.

Często zadawane pytania

Jakiego pasma potrzebuję?

Reguła mówi o mniej więcej pięciokrotności najwyższej częstotliwości, którą chcesz wiernie pokazać. Przy sygnałach prostokątnych potrzebny jest jeszcze większy zapas, bo ich zbocza zawierają znacznie wyższe częstotliwości niż częstotliwość podstawowa.

Czy oscyloskop zastąpi multimetr?

Nie całkiem. Oscyloskop pokaże kształt i taktowanie sygnału, ale w dokładności pomiaru wartości stałych i rezystancji multimetr pozostaje dokładniejszy i szybszy.

Dlaczego widzę na oscyloskopie zakłócenia?

Często chodzi o pętlę masy albo złe uziemienie sondy. Skróć przewód masowy sondy najbardziej, jak się da — długi przewód działa jak antena.

Czym jest wyzwalanie i dlaczego jest ważne?

Określa moment, od którego przebieg jest rysowany. Bez prawidłowo ustawionego wyzwalania obraz ucieka i sygnału nie da się odczytać.

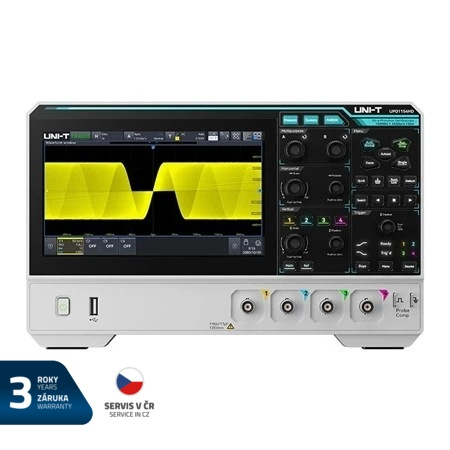

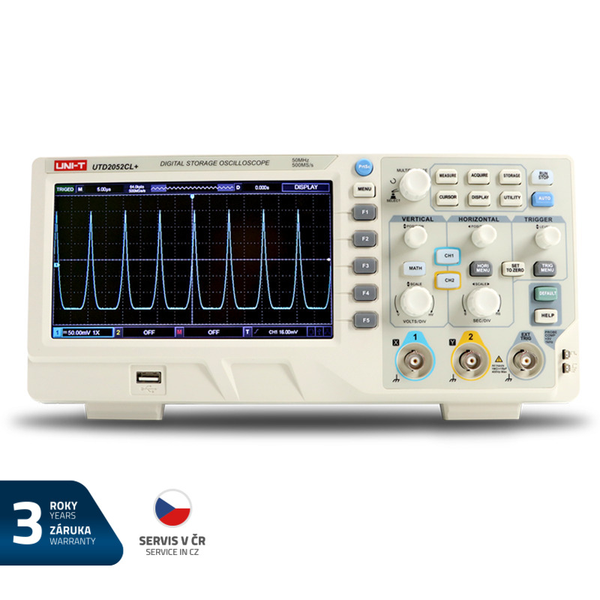

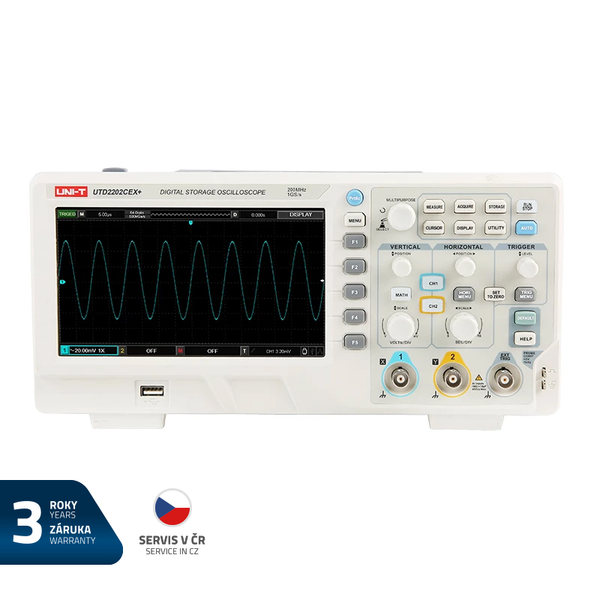

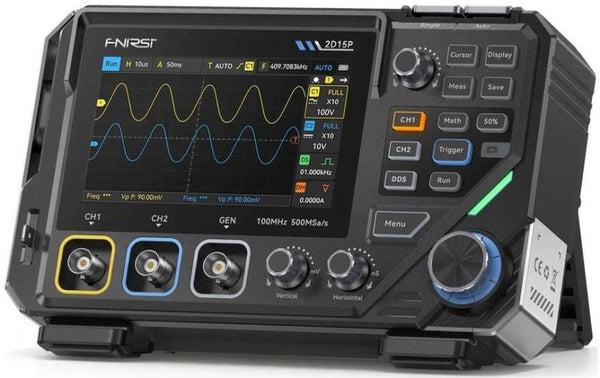

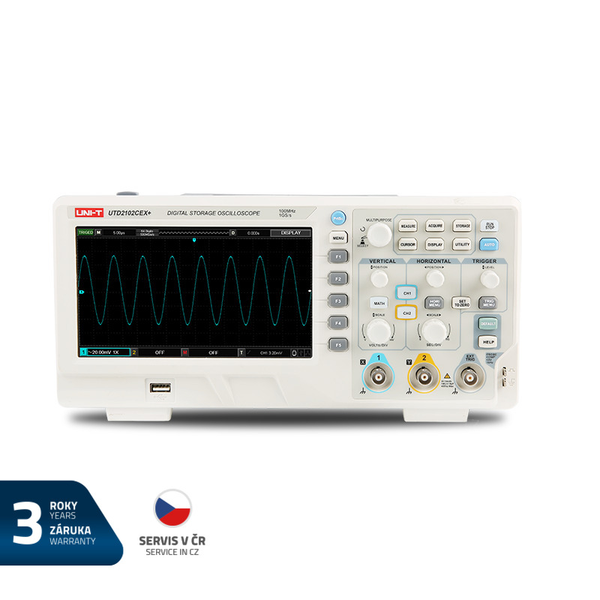

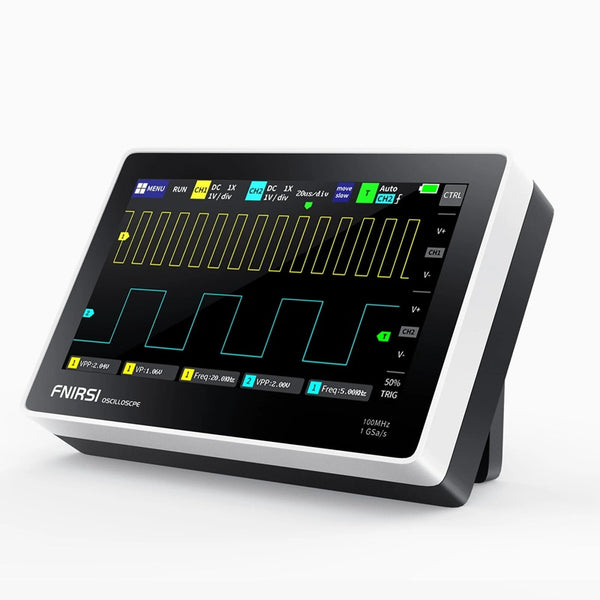

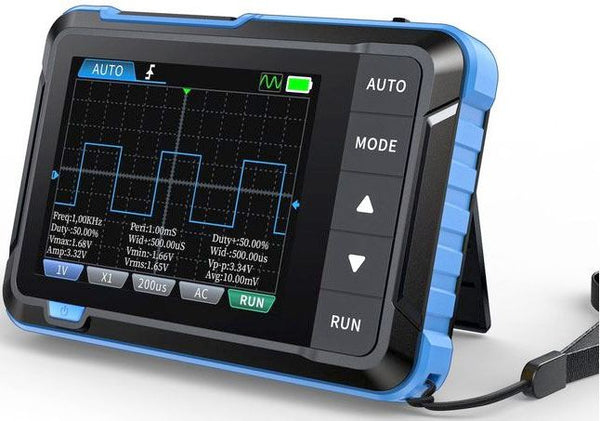

W ofercie są oscyloskopy UNI-T i FNIRSI. Nawiązują Generatory funkcyjne i arbitralne oraz Przewody pomiarowe i akcesoria.
