Uchwyty i haki dachowe do paneli fotowoltaicznych

Sposób mocowania określa pokrycie. Na dachu skośnym kotwi się w krokwi albo łacie hakiem dachowym, na dachu blaszanym na rąbek zaciska się rąbek bez dziurawienia, a na płaskiej powierzchni zamiast kotwienia używa się obciążonego uchwytu plastikowego. Właśnie on jest najmocniejszą pozycją kategorii. Asortyment tworzy własna marka TIPA oraz systemy SOLARFAM i CORAB.

Według rodzaju dachu

• Dach płaski – plastikowy uchwyt w kształcie wanny, który układa się na powierzchni z nachyleniem mniej więcej pięciu stopni i obciąża. Nie wymaga wiercenia, ale trzeba dokupić akcesoria i balast.

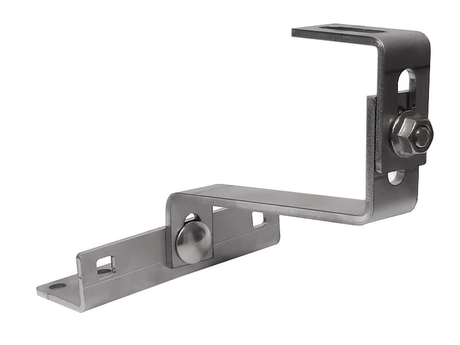

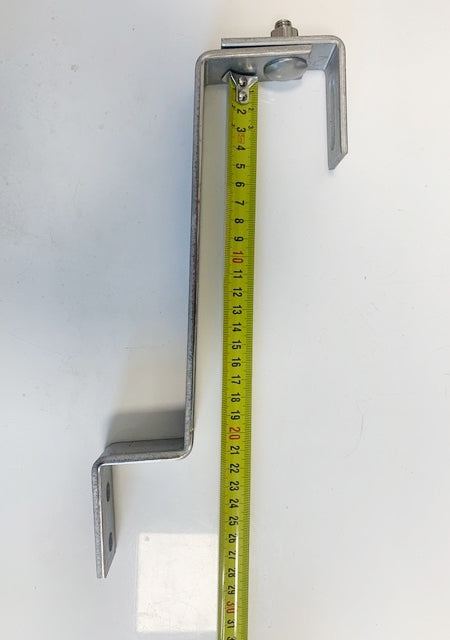

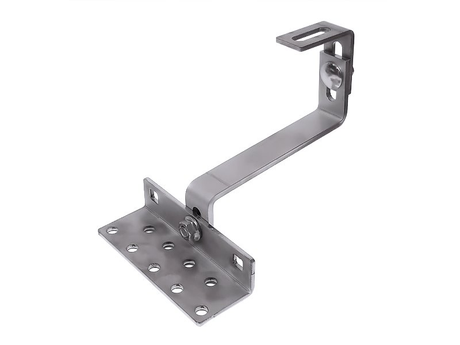

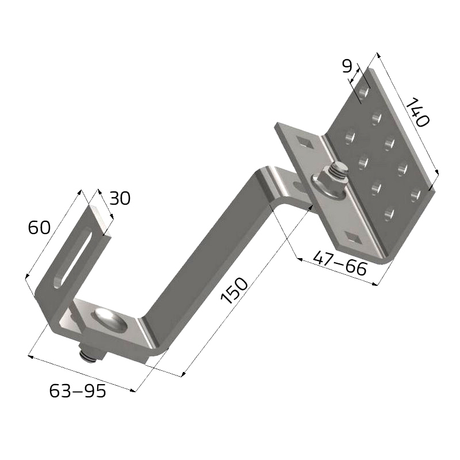

• Dachówka i gont – regulowane haki dachowe, przy których da się wyrównać wysokość w dwóch osiach według profilu pokrycia.

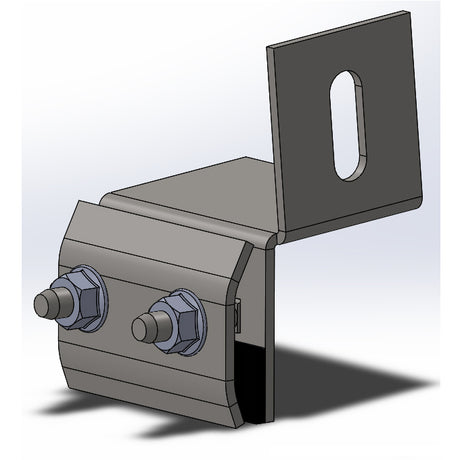

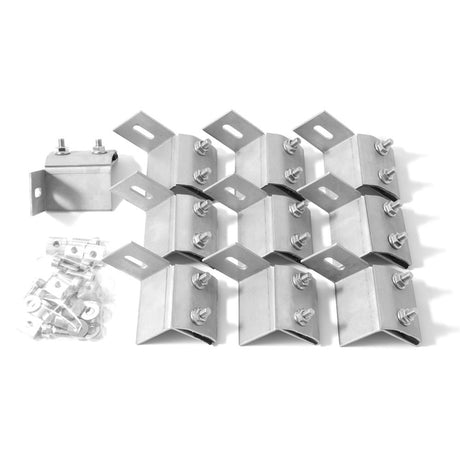

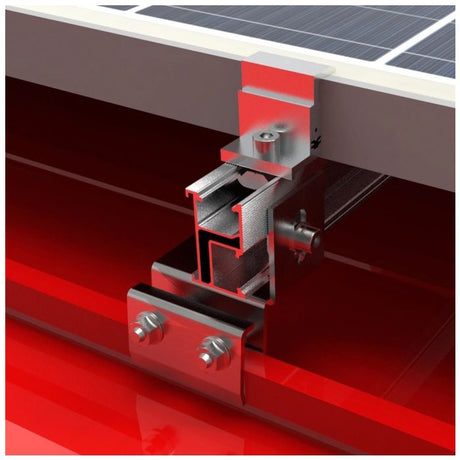

• Dach na rąbek – uchwyty profilu, które zaciska się wprost na rąbku, wraz z wykonaniem niskim.

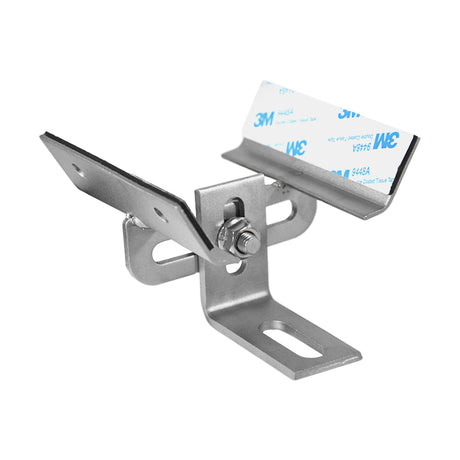

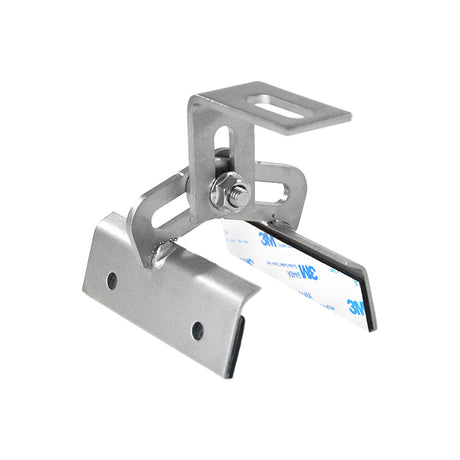

• Blacha falista – uchwyty nierdzewne przeznaczone do tego rodzaju pokrycia.

Często zadawane pytania

Czego wszystkiego trzeba do plastikowego uchwytu na dach płaski?

Sam uchwyt jest tylko wanną – do niego należy materiał złączny, uchwyty panelu, a przede wszystkim balast, który utrzyma zestaw na wietrze. Bez obciążenia system nie działa. Ilość balastu ustala się obliczeniem według lokalizacji, wysokości budynku i położenia na dachu.

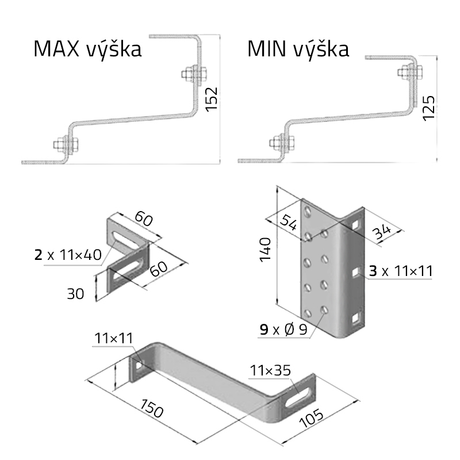

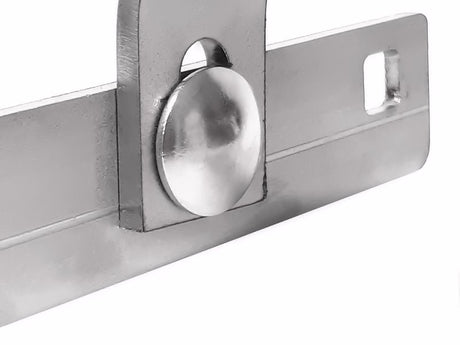

Dlaczego hak jest regulowany w dwóch osiach?

Bo krokwie nigdy nie są dokładnie w jednej płaszczyźnie, a dachówki mają profil wysokościowy. Regulacją hak wyrównuje się tak, żeby leżał w jednej płaszczyźnie z pozostałymi i zarazem nie naciskał na pokrycie nad sobą. Bez tej możliwości różnice trzeba by wyrównywać podkładkami.

Ile uchwytów na jeden panel?

Wynika to z liczby podpór profili nośnych i z warunków obciążenia śniegiem oraz wiatrem; zwykle panel opiera się co najmniej o dwa punkty z każdej strony. Dokładną liczbę i rozstaw określa obliczenie dla danej lokalizacji, a nie reguła ogólna.

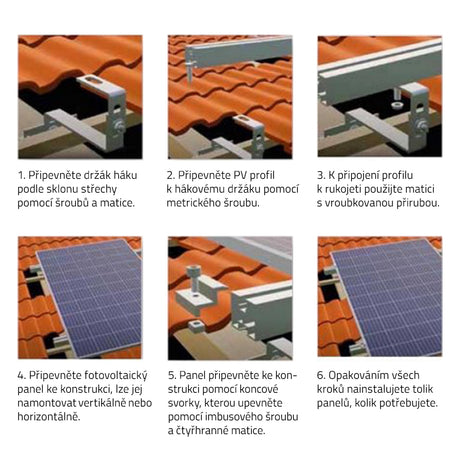

Jak rozwiązuje się szczelność przy haku?

Hak przechodzi między dachówkami, które w miejscu przejścia się przycina, żeby na nim nie osiadały. Samo pokrycie zostaje funkcjonalne – nie powstaje przejście przez płaszczyznę, tylko prowadzi się przez nią uchwyt. Pracę wykonuje wyspecjalizowana firma, bo błąd objawi się przeciekaniem dopiero po czasie.
