Najobszerniejsza część asortymentu podzespołów. Złącze decyduje o niezawodności całego połączenia – źle dobrany typ albo niedociśnięta tulejka grzeją się i bywają najczęstszą przyczyną awarii, nawet gdy reszta układu jest w porządku.

Co zawiera kategoria

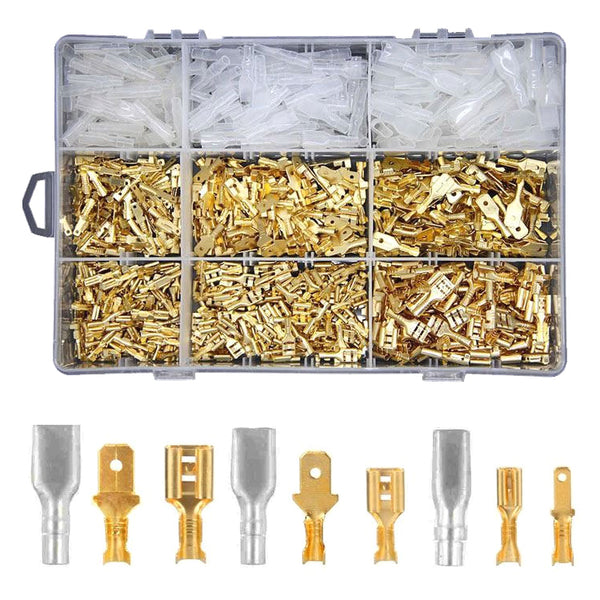

• Konektory faston, końcówki oczkowe, widełkowe i tulejki – połączenia zaciskane do żył w rozdzielnicach i urządzeniach.

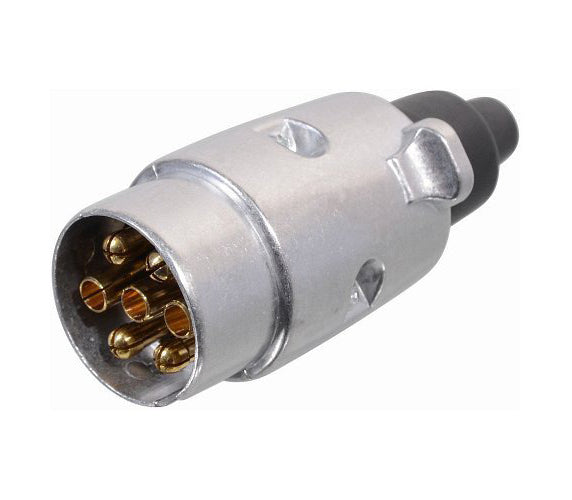

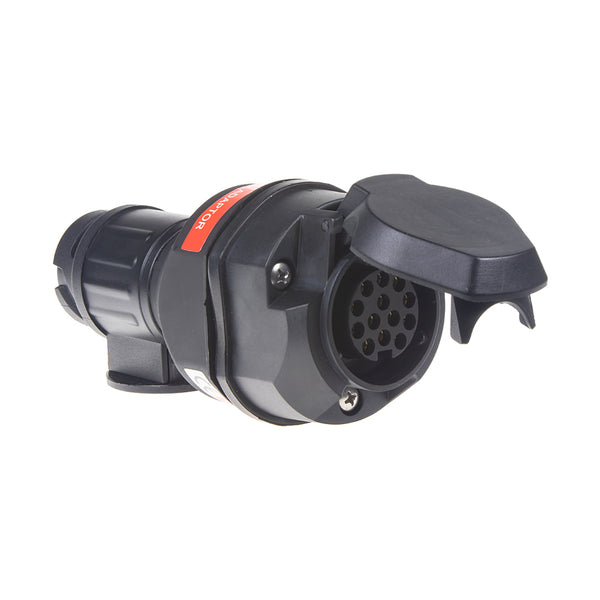

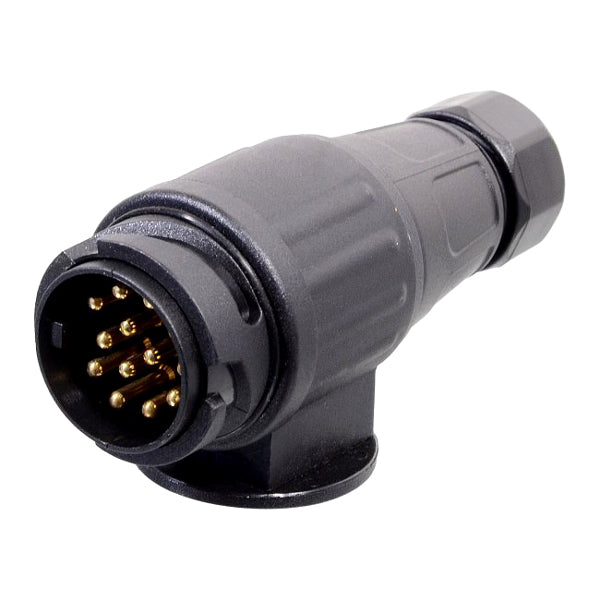

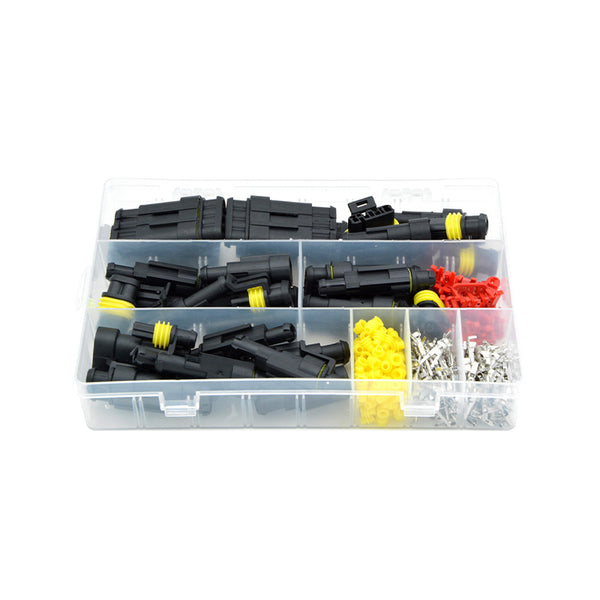

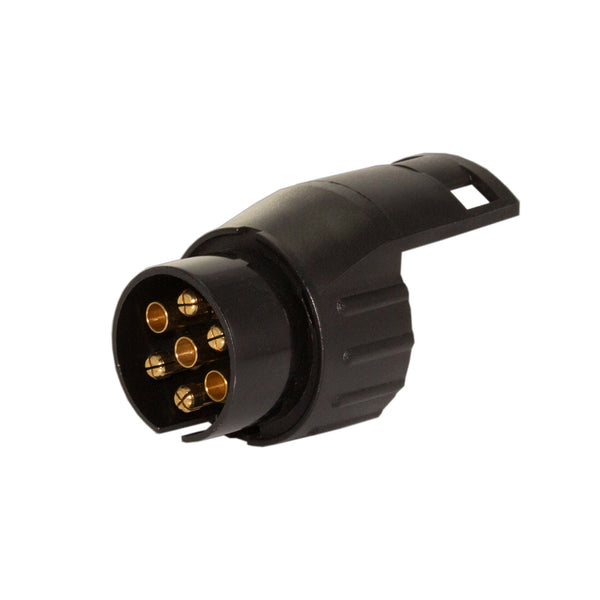

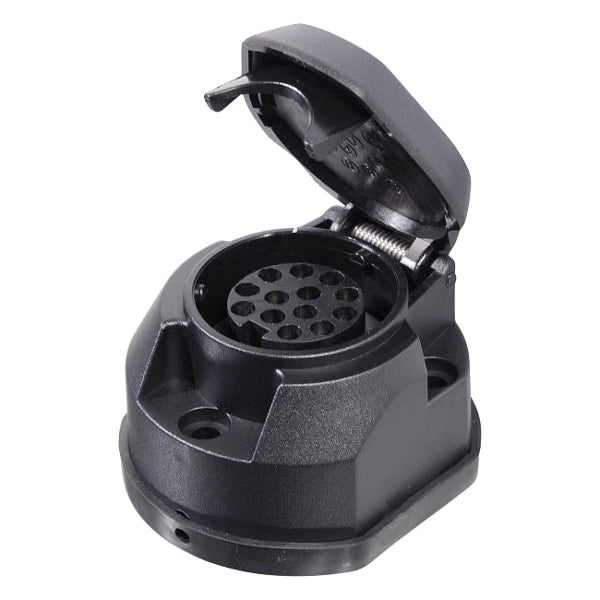

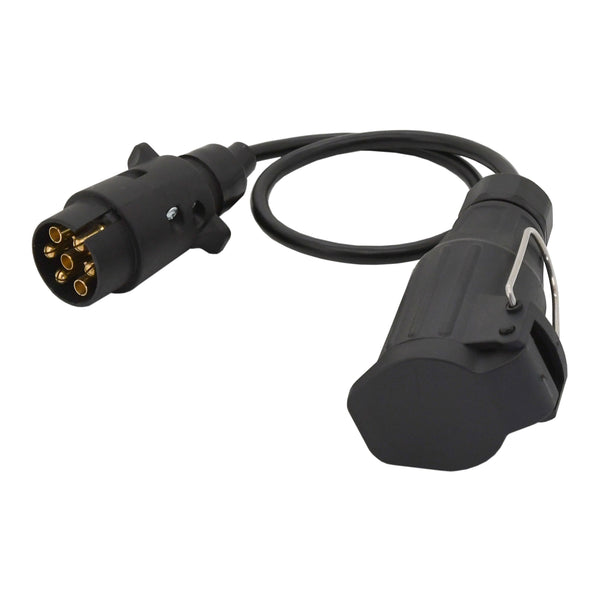

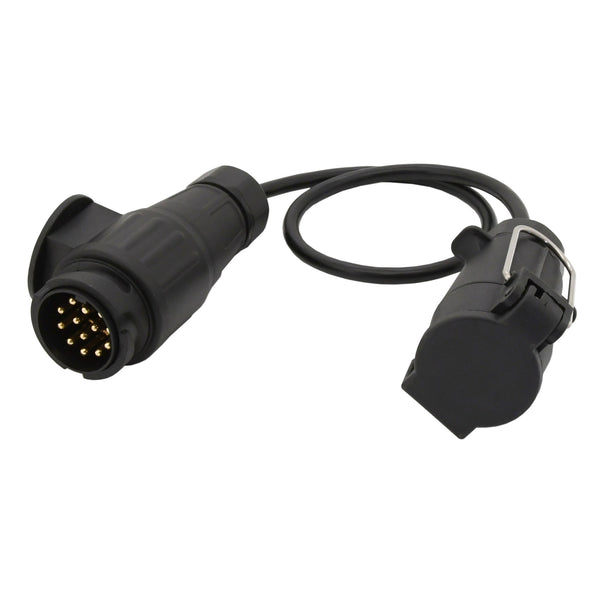

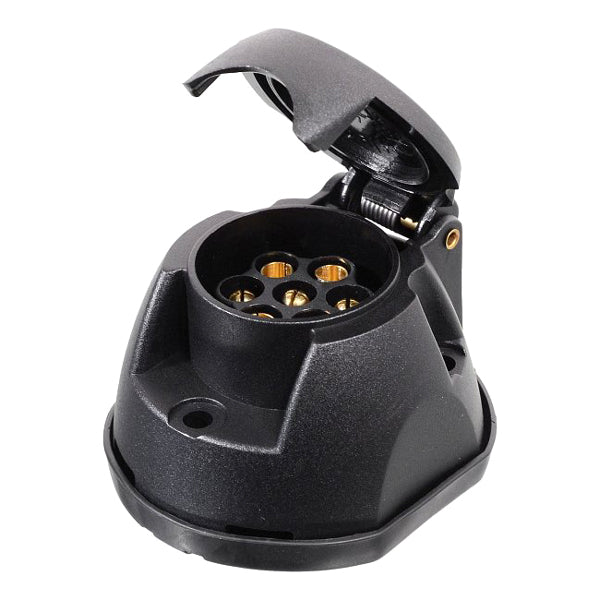

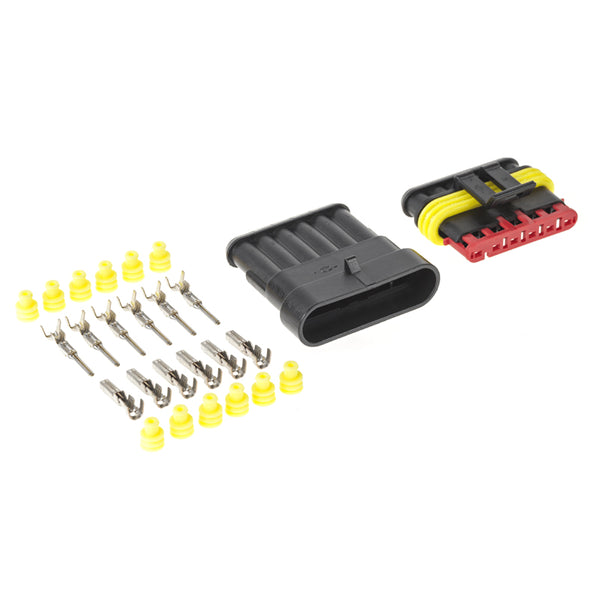

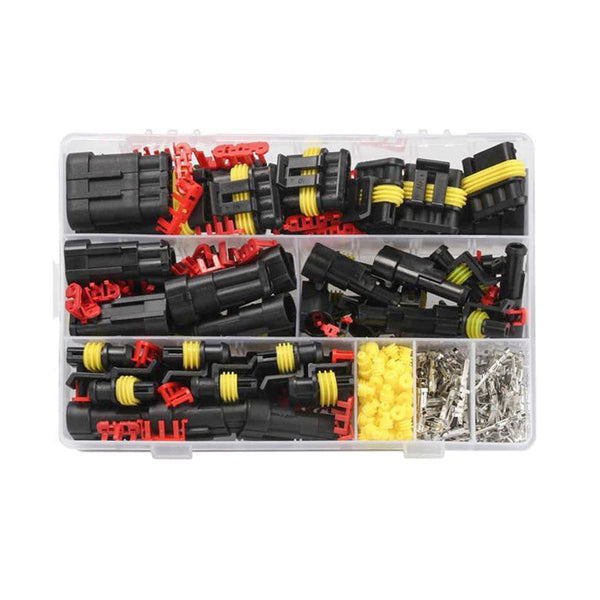

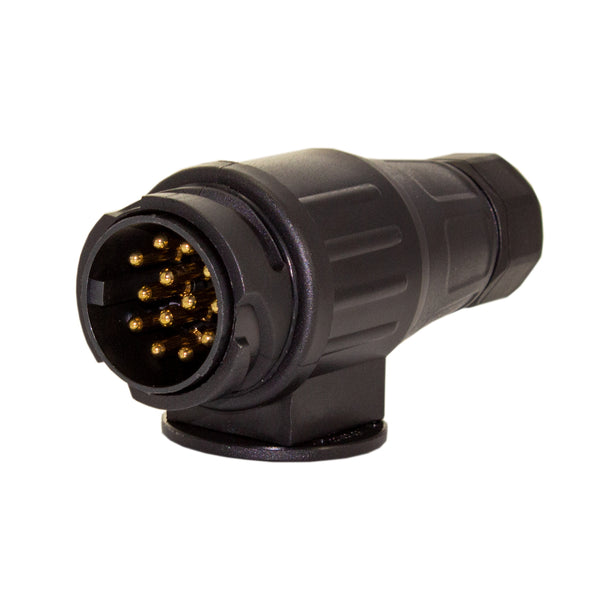

• Złącza samochodowe – złącza i obudowy do instalacji w aucie.
• Wtyki bananowe i krokodylki – połączenie przyrządów pomiarowych i zasilaczy laboratoryjnych.

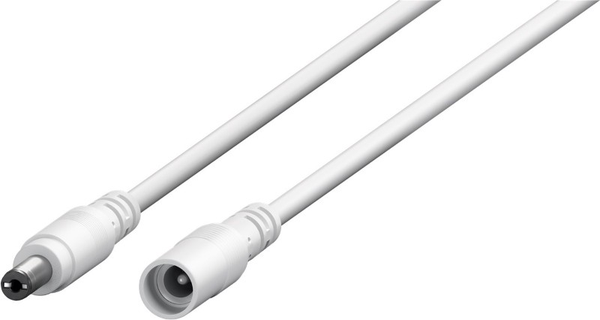

• Złącza zasilające DC, Złącza i gniazda Jack oraz Złącza i gniazda CINCH – zasilanie i połączenia audio.
• Przejściówki i złączki oraz Koszyki i uchwyty na baterie.

Na co zwrócić uwagę

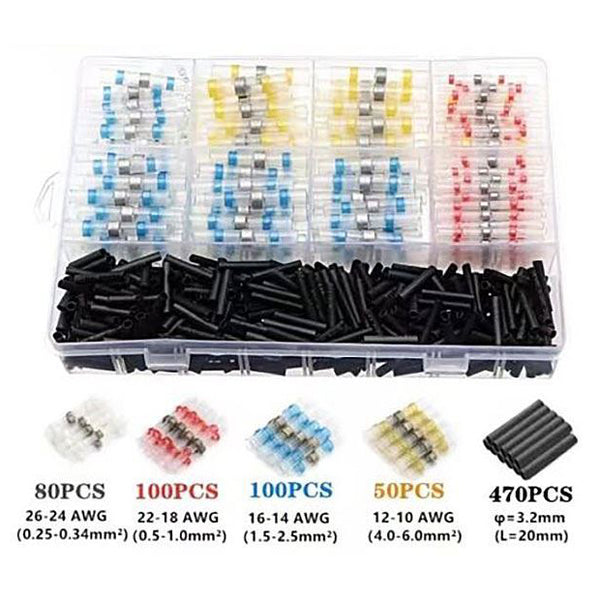

• Przekrój żyły – tulejkę i faston dobiera się według przekroju w mm² albo według AWG; luźne połączenie iskrzy, zbyt ciasnego nie da się zacisnąć.
• Obciążalność prądowa – złącze musi znieść prąd obwodu z zapasem.
• Właściwe narzędzie – szczypce zaciskowe odpowiadające typowi złącza są warunkiem pewnego połączenia.

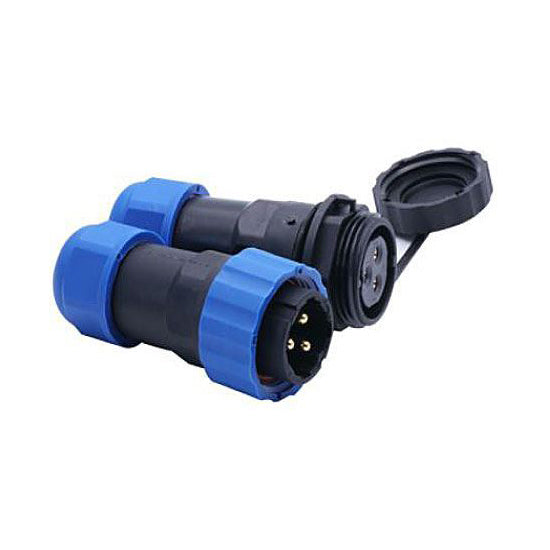

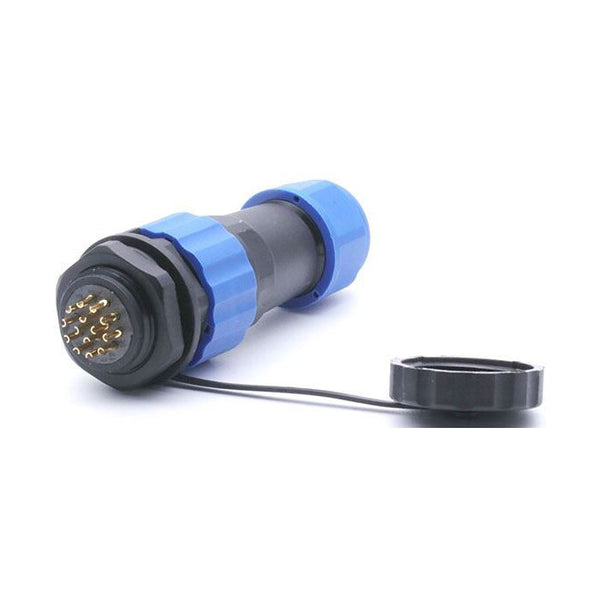

• Środowisko – do wilgoci i na zewnątrz wybieraj wykonania z uszczelnieniem i odpowiednim stopniem ochrony.

Często zadawane pytania

Czy złącza można po prostu zacisnąć szczypcami uniwersalnymi?

Nie. Uniwersalne szczypce tylko zgniotą połączenie, ale nie nadadzą mu właściwego kształtu. Szczypce zaciskowe do danego typu złącza zapewnią płynne przejście i wytrzymałość mechaniczną, co przy połączeniach obciążonych prądem jest kluczowe.

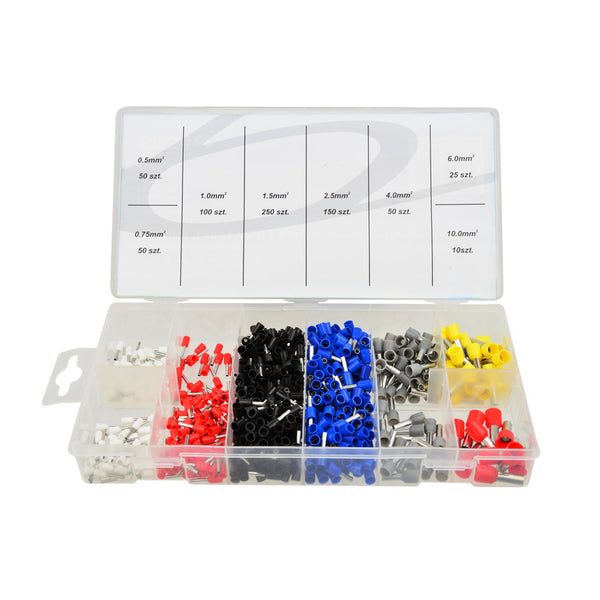

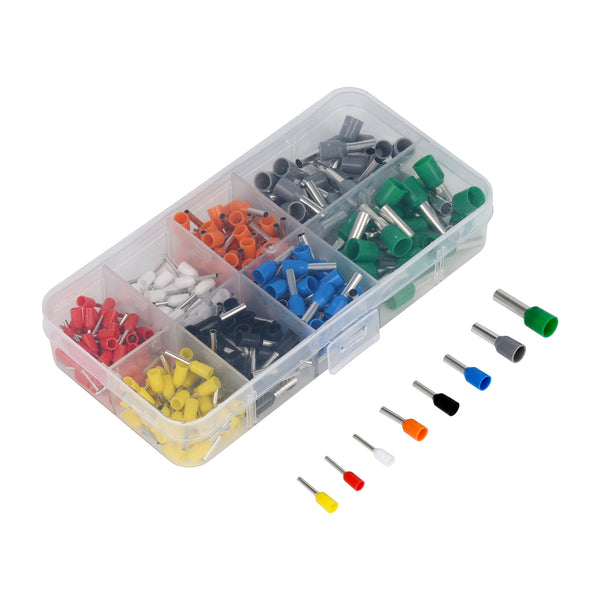

Jak prawidłowo zacisnąć tulejkę?

Szczypcami zaciskowymi odpowiadającymi przekrojowi żyły. Izolację zdejmij tylko na długość tulejki, drutów nie skracaj, a po zaciśnięciu sprawdź połączenie pociągnięciem – nie może puścić.

Kiedy użyć fastonu, a kiedy tulejki?

Faston nadaje się do rozłączalnego połączenia na płaski wypust, na przykład w urządzeniach i łącznikach. Tulejka służy do zakończenia linki w zacisku, żeby druciki się nie strzępiły i połączenie trzymało.

Jakie złącze do połączenia dwóch kabli sieciowych?

Złączka RJ45, która połączy oba końce bez zakładania nowej wtyczki. Przy dłuższych trasach pewniejsza jest jednak wymiana całego kabla – każde połączenie oznacza lekkie pogorszenie transmisji.

Dlaczego złącze się grzeje?

Przez rezystancję przejścia wywołaną luźnym albo źle zaciśniętym połączeniem. Grzejące się złącze zawsze jest powodem do natychmiastowej kontroli – to częsta przyczyna awarii, a także pożarów.

Asortyment uzupełniają Przewody bez końcówek oraz Obudowy, koszulki termokurczliwe i opaski zaciskowe.
