Cyfrowy generator sygnału FNIRSI SG-003A

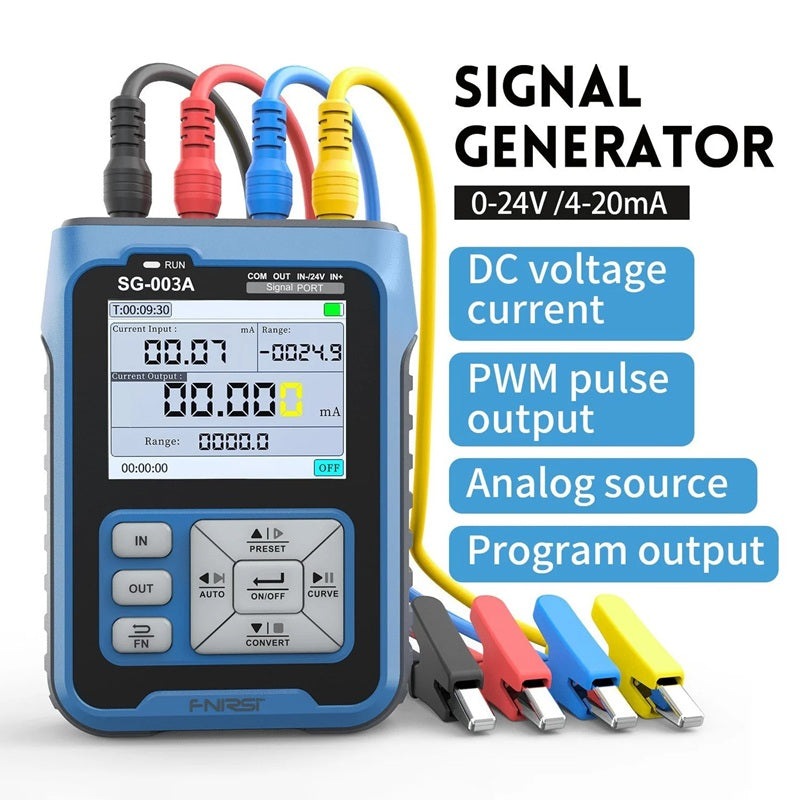

FNIRSI SG-003A Ręczny generator sygnałów cyfrowych, wyświetlacz TFT LCD 2,4", 0-10 V, 4-20 mA, USB-C.
Generator sygnałów cyfrowych FNIRSI SG-003A to wszechstronne źródło różnego rodzaju sygnałów do testowania, pomiarów i diagnostyki obwodów elektronicznych. Jest to potężny i wszechstronny przyrząd do użytku profesjonalnego i hobbystycznego w dziedzinie elektroniki i elektrotechniki. Przyrząd ten został zaprojektowany tak, aby zaspokoić potrzeby nie tylko inżynierów rozwoju, techników serwisowych, naukowców, ale także entuzjastów elektroniki, którzy potrzebują niezawodnego źródła różnego rodzaju sygnałów do testowania, pomiarów i diagnozowania obwodów elektronicznych. Cyfrowy generator sygnału FNIRSI SG-003A jest zatem idealnym rozwiązaniem dla każdego, kto szuka wszechstronnego, dokładnego i łatwego w użyciu źródła sygnału do swoich projektów i eksperymentów elektronicznych. Nadaje się również do debugowania przemysłowych sterowników PLC, zaworów elektronicznych itp.


Parametry produktu:

- Konwencjonalna funkcja wejścia i wyjścia sygnału
- napięcie i prąd mają automatyczną funkcję wyjściową, można wybrać jeden wzrost, trzy tryby jednego spadku i cyklu
- schemat wejściowy napięcia, schemat wejściowy prądu, częstotliwość odświeżania wynosi 10 klatek
- Wyjście PWM może ustawić częstotliwość i cykl pracy

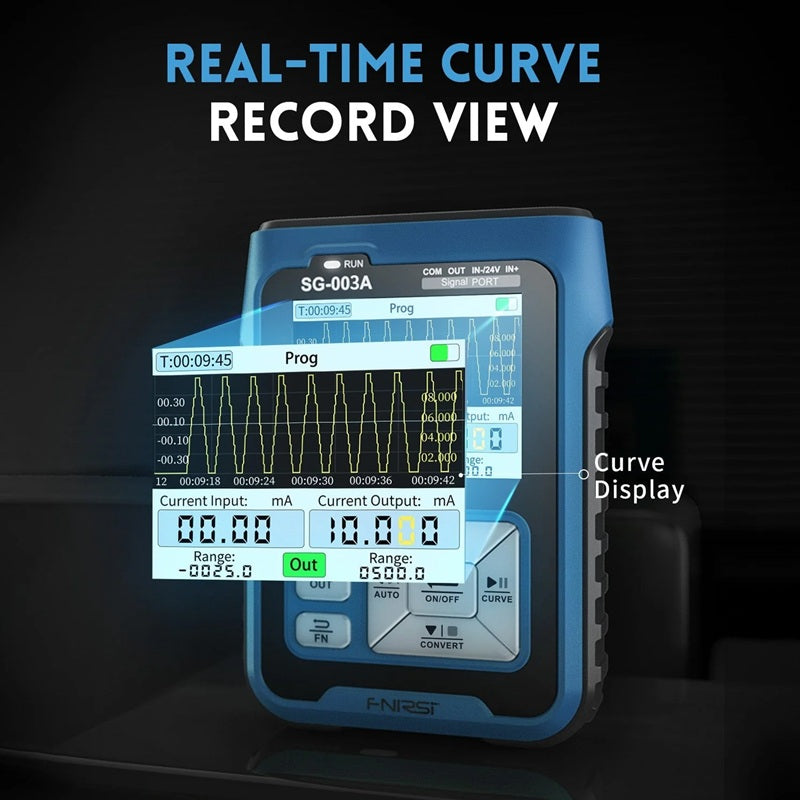

- Krzywa w czasie rzeczywistym: obserwacja zmian napięcia i prądu w czasie rzeczywistym

Zalety:
- Szeroki zakres funkcji: generator oferuje szeroki zakres generowania sygnałów, w tym sinusoidalnych, prostokątnych, trójkątnych i innych specyficznych przebiegów, umożliwiając wykorzystanie w różnych aplikacjach.
- Przyjazny dla użytkownika interfejs wraz z kolorowym wyświetlaczem LCD zapewnia, że ustawienie żądanego sygnału jest szybkie i intuicyjne.
- Wysoka dokładność: Wykorzystując zaawansowaną technologię DDS (Direct Digital Synthesis), przyrząd ten zapewnia wysoką dokładność generowanych sygnałów, co jest niezbędne do niezawodnego testowania i pomiarów.


Parametry techniczne:

- Aktywne wyjście prądowe: zakres: 0~24mA / rozdzielczość: 0.01mA / maksymalne obciążenie 750? / dokładność: ±(0.1%+0.005)
- Pasywne wyjście prądowe: zakres: 0-24mA / rozdzielczość: 0.01mA / zasilanie zewnętrzne od 0 do 30V / dokładność:±(0.1%+0.005)
- Wyjście napięciowe: zakres: 0-24V / rozdzielczość: 0.01V / dokładność:±(0.1%+0.005)
- Wyjście napięciowe 24V: zakres: 0-24mA / rozdzielczość: 0.01mA / dokładność:±(0.1%+0.005)
- wejście prądowe: zakres: 0-24mA / rozdzielczość: 0.01mA / dokładność:±(0.1%+0.005)
- Wyjście PWM (częstotliwość): zakres: 0-9999Hz / dokładność: ±2%
- Pomiar napięcia wejściowego: zakres: 0-30V / rozdzielczość: 0.01V Dokładność:±(0.1%+0.005)

- Zasilanie: bateria litowa 3.7V/3000mAh (czas pracy 26 godzin, czas ładowania 4-6 godzin)

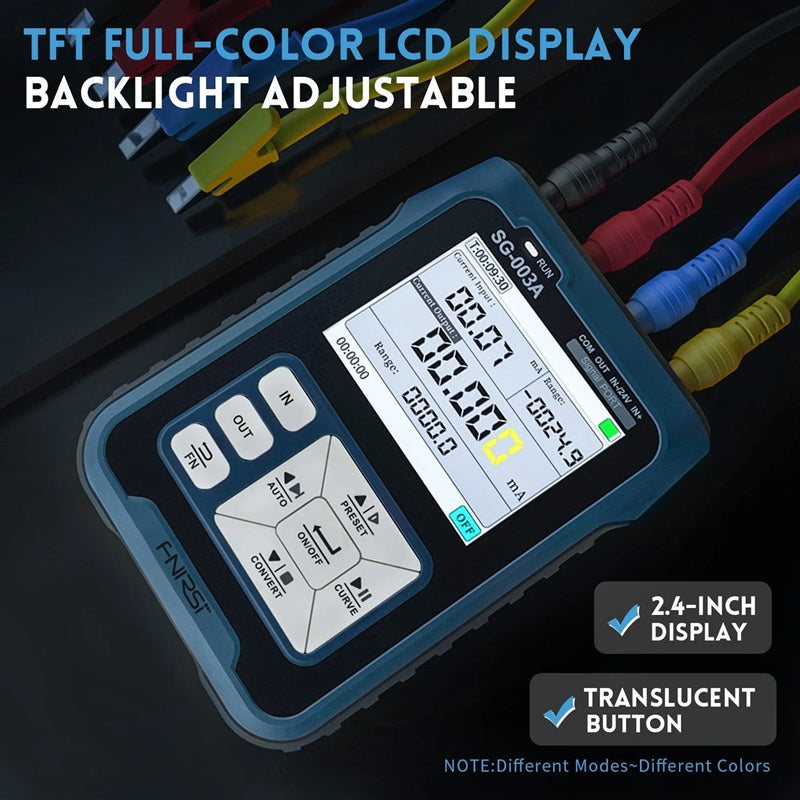

- Wyświetlacz: 2,4-calowy kolorowy wyświetlacz LCD TFT

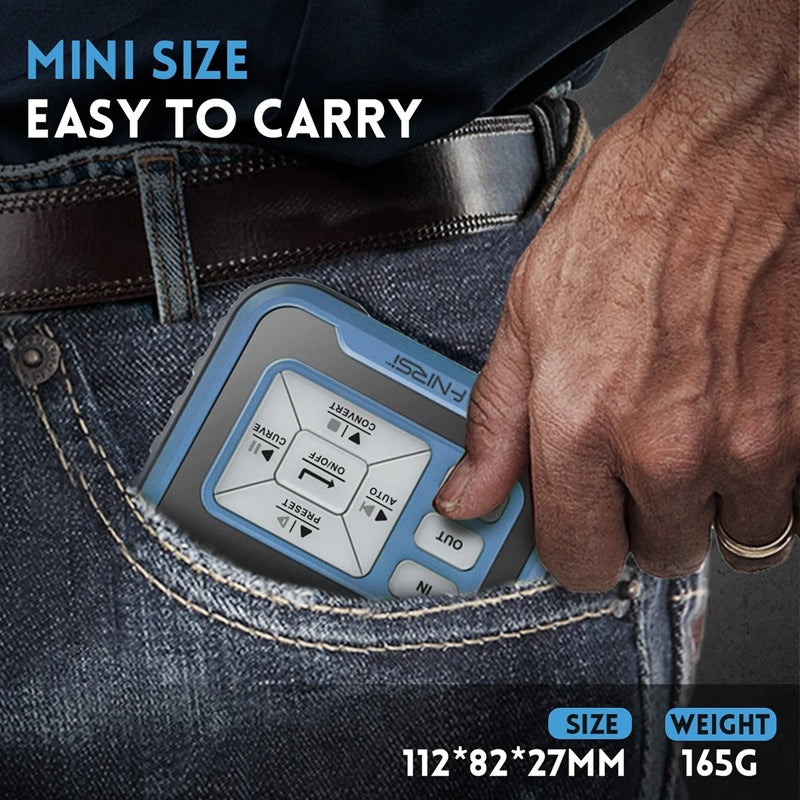

- Wymiary: 112×82×27 mm
- waga: 165 g
- Rodzaje przebiegów: sinusoidalny, kwadratowy, trójkątny, piłokształtny
- Cztery wstępnie ustawione grupy: do szybkiej regulacji wyjścia
- Wejście/wyjście: Sygnały mogą być konwertowane na wielkości fizyczne
- Automatyczna regulacja wyjścia: Na podstawie parametrów, z trzema trybami pracy
- Komunikacja: RS485 z oprogramowaniem konfiguracyjnym lub PLC
- Aktualizacja oprogramowania: przez USB (emulowany dysk U)
- Próbkowanie: regulowane, wyświetla trendy sygnału wejściowego/wyjściowego w czasie

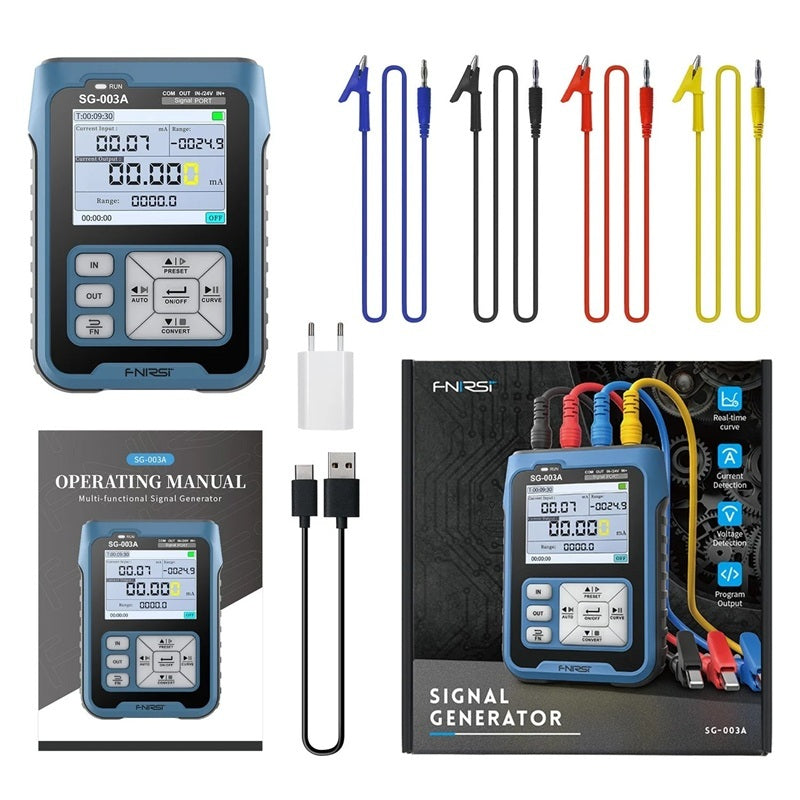

Zawartość opakowania:
- Generator sygnału FNIRSI SG-003A.
- kable testowe: 4x
- Kabel USB do ładowania
- Instrukcja obsługi
