Generator funkcji UNI-T UTG2062X 60 MHz

Na ten produkt udzielamy 3-letniej gwarancji. UNI-T UTG2062X to wysoce precyzyjny, dwukanałowy generator funkcji i przebiegów dowolnych (Arbitrary Waveform Generator) o szerokości pasma 60 MHz, częstotliwością próbkowania 1,2 GS/s oraz 16-bitową rozdzielczością pionową. Dzięki zaawansowanej technologii Direct Digital Synthesis (DDS) oraz pamięci na przebiegi dowolne o długości do 16 Mpts zapewnia wyjątkowo czysty sygnał przy minimalnym zniekształceniu. Jest to idealny wybór dla laboratoriów rozwojowych, centrów serwisowych, testów przemysłowych oraz szkolnictwa zawodowego. Parametry produktu: - 2 niezależne kanały o pełnej mocy wyjściowej i wzajemnym śledzeniu (tracking)
- szerokość pasma 60 MHz dla przebiegu sinusoidalnego (przebieg prostokątny do 25 MHz) - wysoka częstotliwość próbkowania 1,2 GS/s i 16-bitowa rozdzielczość pionowa zapewniająca szczegółowe odwzorowanie sygnału
- pojemność pamięci 16 Mpts na kanał do generowania złożonych i długich przebiegów - rodzaje modulacji: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- generator składowych harmonicznych do 16. rzędu - wbudowany 7-cyfrowy licznik częstotliwości (Frequency Counter) - przejrzysty, kolorowy wyświetlacz TFT LCD o przekątnej 4,3" z intuicyjnym interfejsem użytkownika (dotykowy)
- łączność: USB Host, USB Device, interfejs LAN do zdalnego sterowania i przesyłania danych Najwyższa wydajność i precyzja dla Twoich pomiarów:

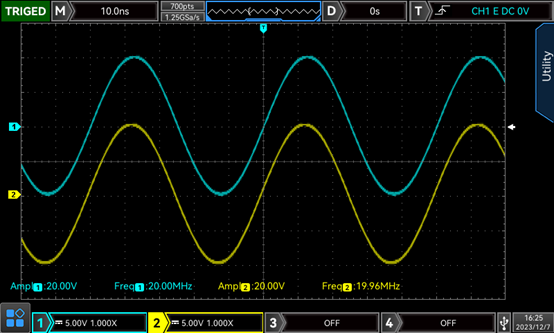

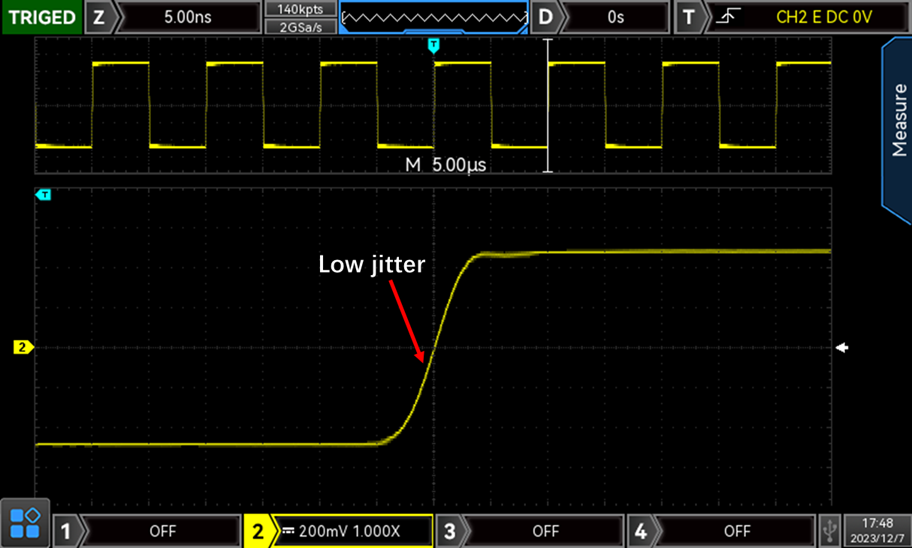

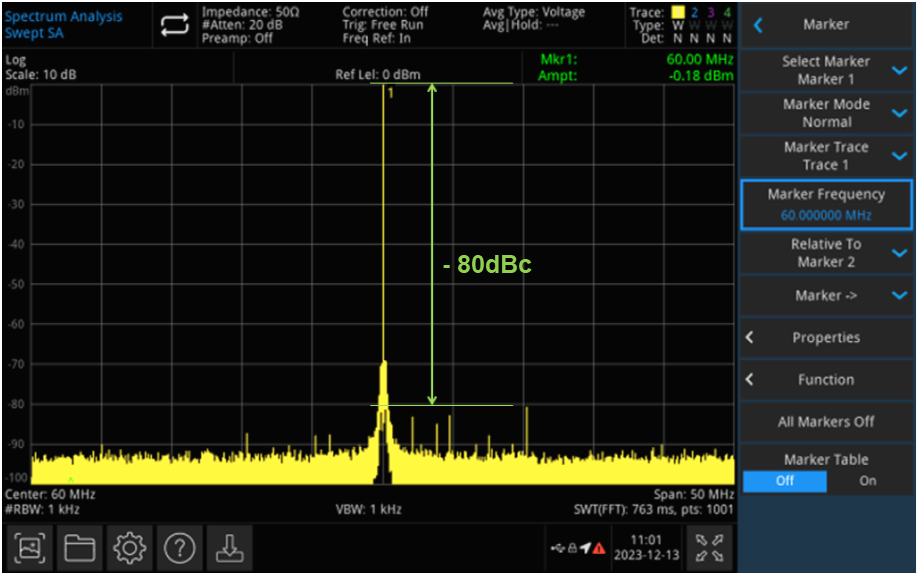

Generator UNI-T UTG2062X stanowi nowoczesne rozwiązanie do generowania sygnałów analogowych i cyfrowych. Wykorzystuje zaawansowaną technologię syntezy DDS (Direct Digital Synthesis) oraz technologię wyjścia Point-by-Point do generowania dowolnych przebiegów bez utraty punktów danych. Wynikiem tego jest doskonała czystość sygnału, niski szum fazowy oraz wysoka stabilność częstotliwości. Dwa pełnoprawne i niezależne kanały: Urządzenie posiada dwa pełnoprawne kanały wyjściowe o identycznych parametrach. Kanały mogą pracować całkowicie niezależnie lub można je połączyć w trybach sumowania sygnału, przesunięcia fazowego lub precyzyjnego lustrzanego odzwierciedlenia/śledzenia parametrów (coupling & tracking). Szeroki zakres modulacji i trybów pracy:
UTG2062X oferuje bogaty zestaw modulacji analogowych i cyfrowych. Bez konieczności stosowania zewnętrznych urządzeń dodatkowych można z łatwością pracować z modulacjami AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM i SUM. Dostępne są również tryby Sweep (przesuw częstotliwości) i Burst (tryb impulsowy), które przydadzą się podczas testowania charakterystyk częstotliwościowych filtrów, wzmacniaczy lub innych obwodów elektronicznych.

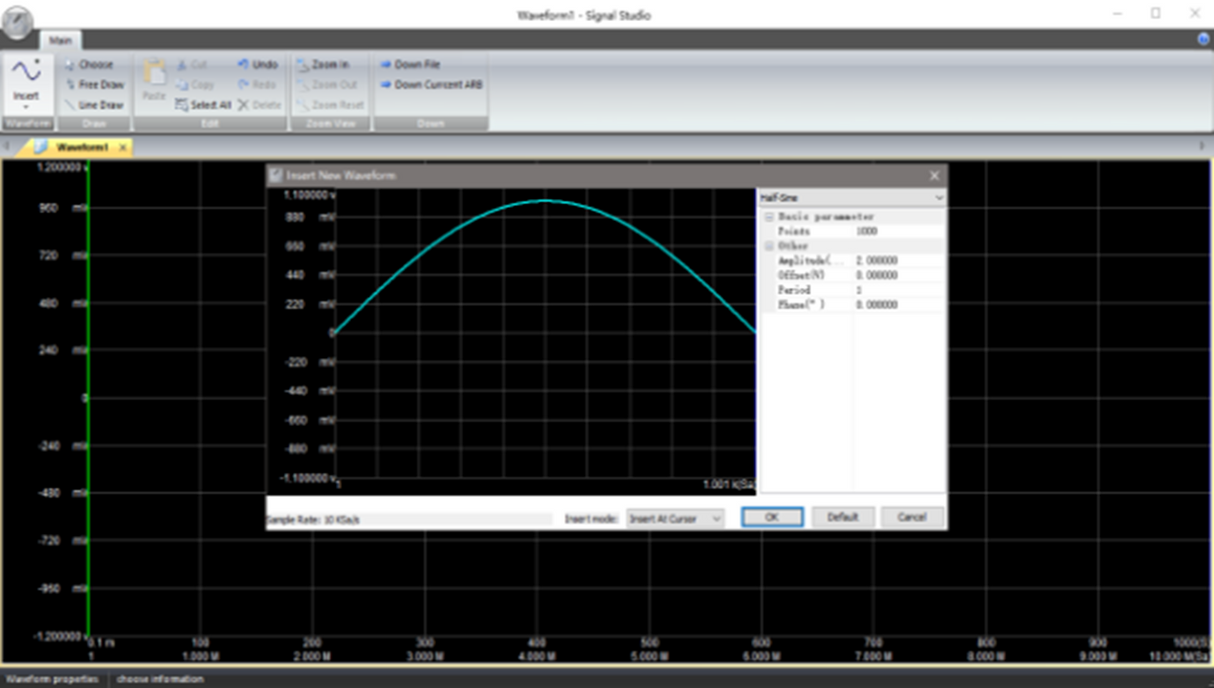

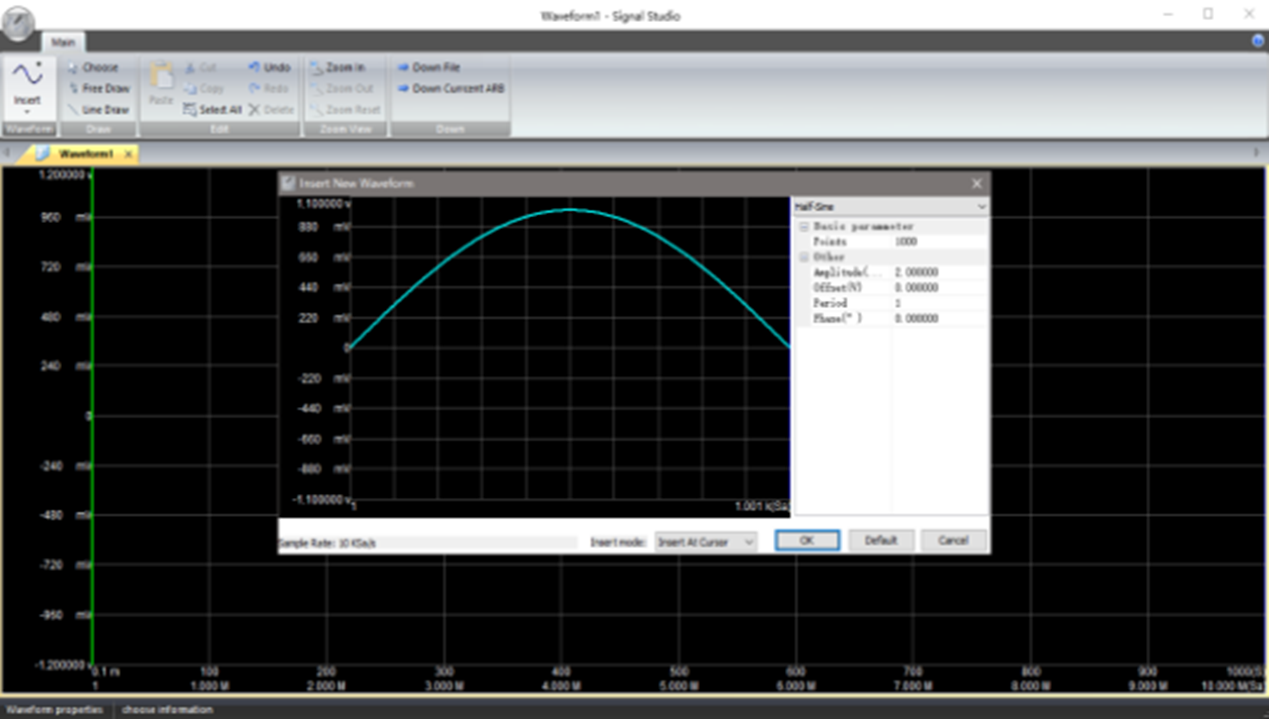

Wydajny generator przebiegów dowolnych (Arbitrary): Dzięki pamięci 16 Mpts na kanał i 16-bitowej rozdzielczości można tworzyć, edytować i generować dowolne własne sygnały. Generator posiada w pamięci dziesiątki wstępnie ustawionych przebiegów standardowych i specjalnych (np. wykładniczy wzrost/spadek, Lorentz, Sinc, szum Gaussa i inne). Własne przebiegi można łatwo importować z komputera za pomocą dołączonego oprogramowania lub dysku USB.

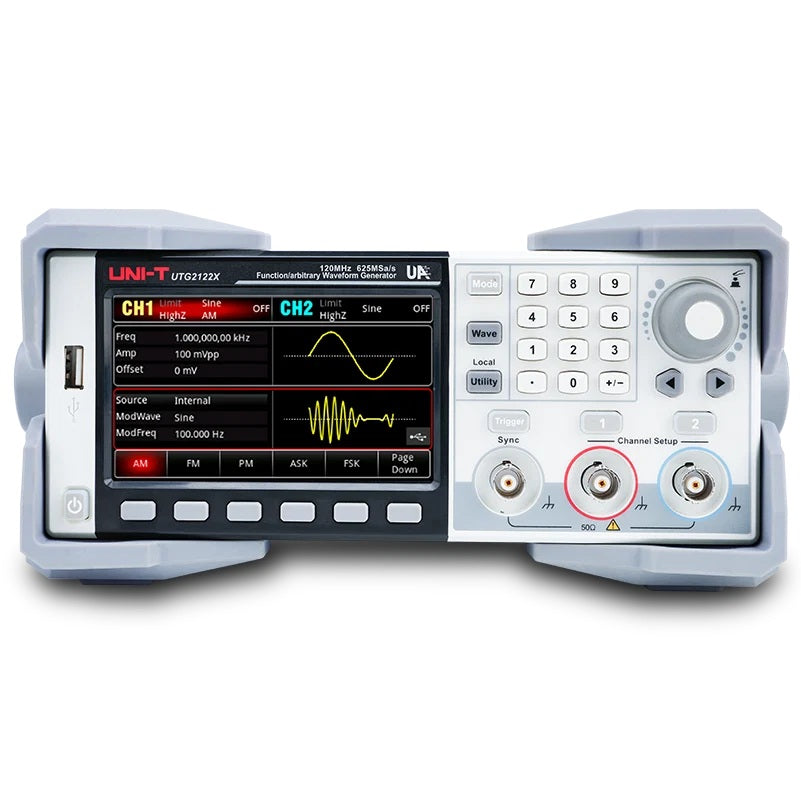

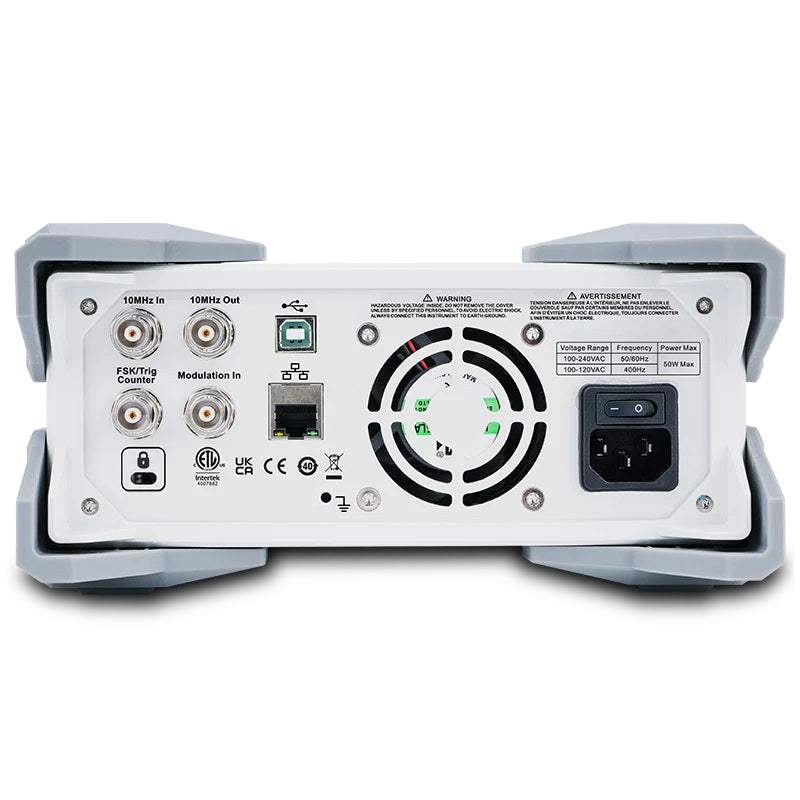

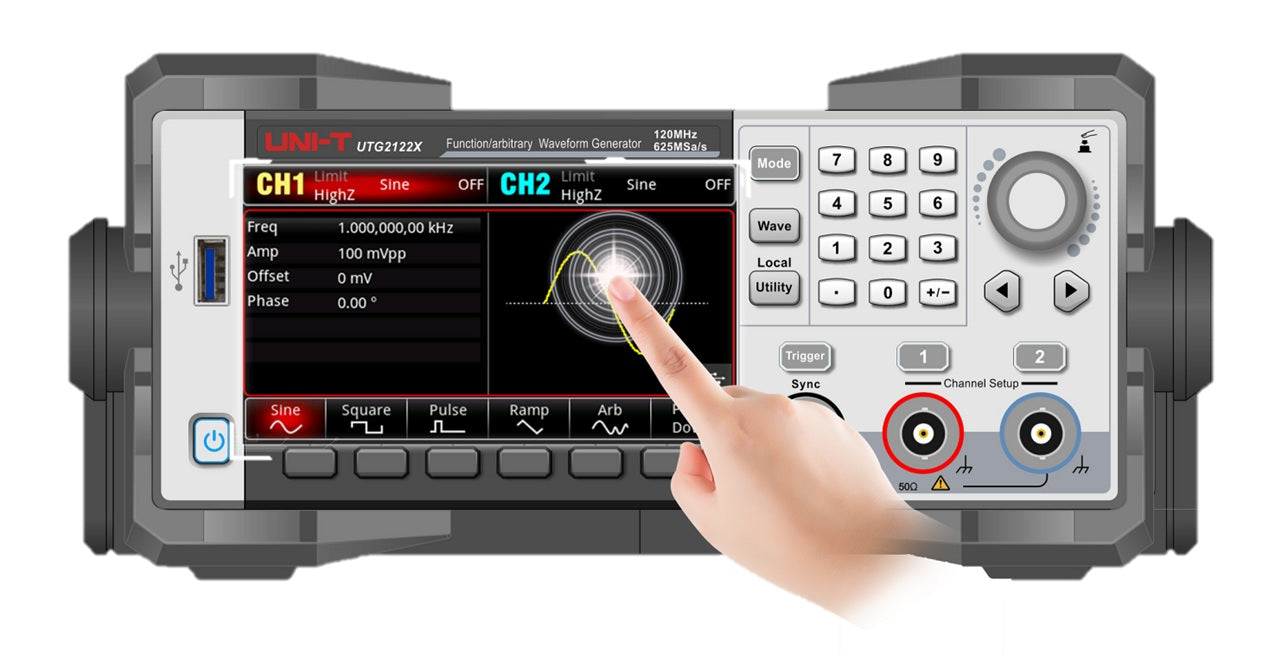

Przejrzysta obsługa i łączność: Dominującym elementem panelu przedniego jest jasny wyświetlacz TFT o przekątnej 4,3 cala, który przejrzyście wyświetla oba kanały jednocześnie, łącznie z graficznym przedstawieniem kształtu fali wyjściowej. Dzięki interfejsom USB Device, USB Host i LAN generator można łatwo podłączyć do zautomatyzowanych systemów pomiarowych (obsługa poleceń SCPI) lub sterować nim zdalnie z komputera.


Parametry techniczne: - model: UNI-T UTG2062X - liczba kanałów: 2 - częstotliwość próbkowania: 625 MSa/s - maksymalna częstotliwość: 60 MHz
- zakres częstotliwości (prostokąt): 1 µHz – 25 MHz - zakres częstotliwości (piła / trójkąt): 1 µHz – 3 MHz
- zakres częstotliwości (impuls): 1 µHz – 25 MHz - rozdzielczość częstotliwości: 1 µHz - częstotliwość próbkowania: 1,2 GS/s (rozdzielczość 16 bitów)
- rozdzielczość pionowa: 16 bitów - długość przebiegu (arbitralny): 16 Mpts / kanał - rodzaje modulacji: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- tryby wyjściowe: Continuous, Sweep, Burst, Harmonic - generator harmonicznych: do 16. rzędu - licznik częstotliwości (Counter): wbudowany, 100 mHz – 200 MHz
- impedancja wyjściowa: 50 ? / High-Z - zakres napięcia wyjściowego: 1 mVpp – 10 Vpp (50 ?); 2 mVpp – 20 Vpp (High-Z)
- wyświetlacz: 4,3" TFT LCD, rozdzielczość 480 × 272 pikseli (dotykowy) - interfejsy: USB Host, USB Device, LAN - zasilanie: AC 100–240 V, 50/60 Hz
- wymiary: ok. 265 × 110 × 320 mm - waga: ok. 3,2 kg Zawartość opakowania: - generator funkcji UNI-T UTG2062X
- kabel zasilający (EU) - kabel USB do podłączenia do komputera - kabel BNC–BNC (UT-L45) - kabel BNC z zaciskami krokos (UT-L02A) PRODUCENT: UNI-TREND
