Generator funkcji UNI-T UTG962E

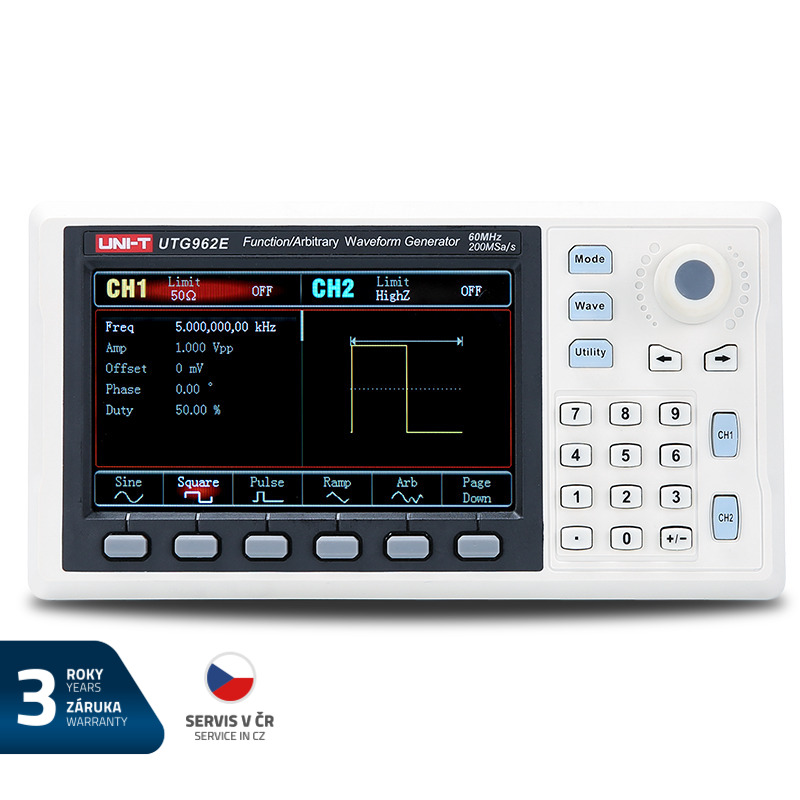

Ten produkt jest objęty 3-letnią gwarancją. Generator funkcji (przebiegów arbitralnych) UTG962E z serii UTG900E to dwukanałowy generator wykorzystujący technologię bezpośredniej syntezy cyfrowej do wytwarzania dokładnego i stabilnego sygnału przebiegu arbitralnego o rozdzielczości 1µHz i niskim poziomie zniekształceń. Jest on dostępny do modulowania sygnałów za pomocą różnych modulacji, takich jak AM, PM, FM, FSK z wewnętrznego lub zewnętrznego źródła, liniowego i logarytmicznego przemiatania częstotliwości.

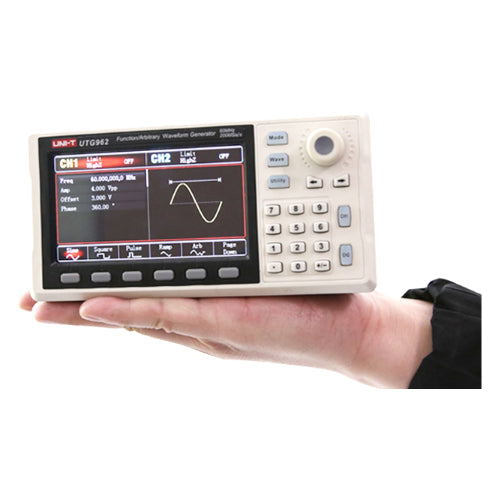

Generator ma miniaturowy rozmiar - mieści się w dłoni, ma wysoką wydajność, doskonałe parametry techniczne, a jednocześnie jest opłacalny.

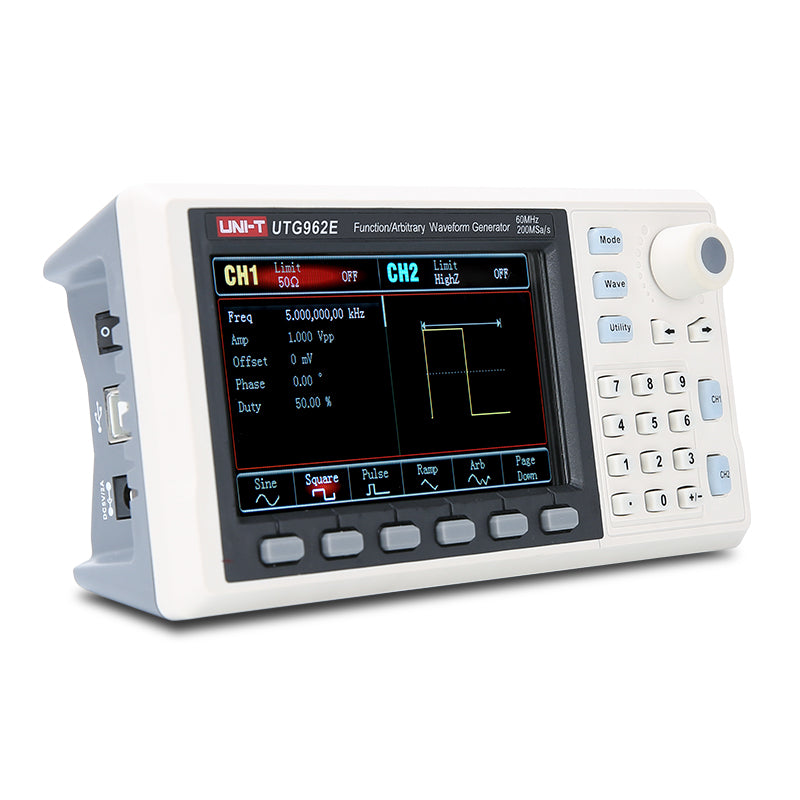

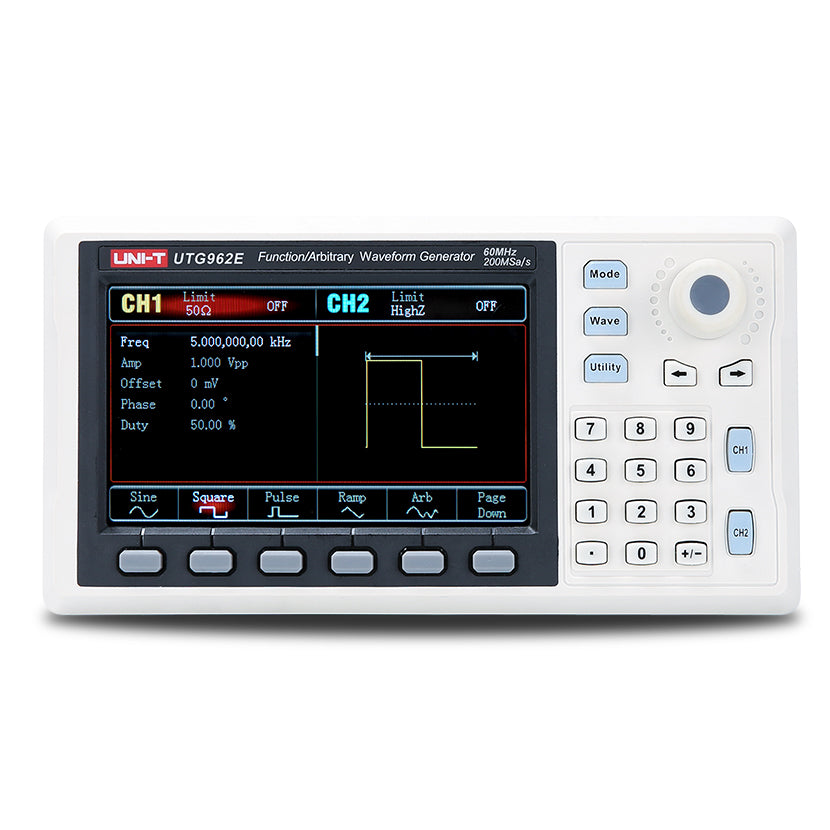

Panel generatora jest ergonomicznie zaprojektowany dla łatwej obsługi. Graficzny wyświetlacz LCD TFT o przekątnej 4,3 cala pozwala na znacznie wydajniejszą i szybszą pracę.

Generator ma znaleźć zastosowanie w nauczaniu, projektowaniu, testowaniu, usuwaniu usterek i naprawie urządzeń elektronicznych i elektroakustycznych; testowaniu elementów półprzewodnikowych itp.

Posiada interfejs USB i zaawansowane oprogramowanie do przesyłania danych do komputera. Charakteryzuje się doskonałym stosunkiem ceny do wydajności i mnogością funkcji.

Kartę katalogową w języku angielskim można pobrać ze strony producenta:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf

lub angielską instrukcję obsługi:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf


Parametry produktu :

- Dwukanałowy generator cyfrowej syntezy sygnału DDS
- generacja sygnałów sinusoidalnych o zakresie częstotliwości od 1µHz do 60MHz
- generowanie sygnałów prostokątnych o częstotliwości od 1µHz do 20MHz
- generowanie różnych innych przebiegów (sinus, prostokąt, trójkąt, impuls, szum, DC, dowolny)
- modulacja sygnałów AM, FM, PM, FSK ze źródła wewnętrznego i zewnętrznego
- obsługa sygnału wyjściowego o zmiennej częstotliwości
- obsługa wewnętrznego/zewnętrznego/ręcznego wyzwalania
- 6-bitowy, precyzyjny pomiar częstotliwości zewnętrznych sygnałów kompatybilnych z TTL w zakresie od 100 MHz do 100 MHz
- Amplituda sygnału wyjściowego do 10Vpp przy impedancji 50? lub do 20Vpp w trybie wysokiej impedancji
- Częstotliwość próbkowania 200MSa/s i 14-bitowa rozdzielczość pionowa
- przechowywanie losowych przebiegów do 4kpts punktów
- 24 fabrycznie zapisane, niezależne od zasilania przebiegi
- Interfejs USB z zaawansowanym oprogramowaniem PC
- Wielofunkcyjne pokrętło i klawiatura numeryczna ułatwiające obsługę
- pomoc systemowa
- Kolorowy wyświetlacz TFT LCD o przekątnej 109 mm (4,3 cala) i rozdzielczości 480 x 272 pikseli


Specyfikacja :

- Kanały wyjściowe: 2
- częstotliwość próbkowania: 200MSa/s
- częstotliwość wyjściowa: do 60MHz
- Rozdzielczość częstotliwości: 1µHz
- Rozdzielczość pionowa: 14 bitów
- Głębokość pamięci: 8 kpts
- rodzaje i częstotliwości generowanych sygnałów:
Sinusoidalny: od 1µHz do 60MHz
Prostokątny: od 1µHz do 20MHz
rampa (piłokształtny): od 1µHz do 400kHz
impulsowy: od 1µHz do 20MHz
arbitralny: od 1µHz do 10MHz
Biały szum gaussowski: 60 MHz
- Przesunięcie sygnału DC (wartość szczytowa AC+DC): ±5V (50 ?), ±10V (wysoka rezystancja)
- Minimalny czas narastania/opadania sygnału: typowo < 20ns
- zakres amplitudy dla sygnałów ? 10MHz: 1mVpp do 10Vpp; (50?)
- zakres amplitudy dla sygnałów ? 60MHz: 1mVpp do 5Vpp; (50?)
- Typy modulacji: AM, FM, PM, FSK, Sweep
- Impedancja wyjściowa: regulowana w zakresie od 1? do 1k? lub High Z
- Fabryczne ustawienie impedancji: Wysokie Z
- Zabezpieczenie przed zwarciem wyjścia: tak
- całkowite harmoniczne. Zniekształcenia (dla DC do 20kHz, 1Vpp, wartość typowa): <0,2%
- Dokładność w ciągu 90 dni: ±50 ppm (18? do 28?)
- Dokładność w ciągu 1 roku: ±100 ppm (18? do 28?)
- Wyświetlacz: 4,3-calowy kolorowy wyświetlacz TFT LCD, 480 x 272 pikseli
- Interfejs urządzenia USB: tak
- Zasilanie: DC 5V, 2A
- Pobór mocy: maks. 10 W
- Chłodzenie: naturalne
- Temperatura pracy: od 0°C do +40°C
- robocza wilgotność otoczenia: < +35 ?: ? 90% RH, +35 ? do +40 ?: ? 60% RH
- wysokość robocza: maks. 2000 m
- waga (netto): 0,33 kg
- Waga (brutto): 0,77 kg
- Wymiary: 172 x 90 x 68 mm


Zawartość opakowania jednostkowego:

- Generator funkcji UTG962E: 1szt.
- Zasilacz AC/100 do 240V/DC/5V/2A: 1szt.
- Kabel interfejsu USB (UT-D14): 1 szt.
- Kabel BNC-stepper (UT-L02): 1 szt.
- Kabel BNC-BNC o długości 1 m (UT-L45): 1 szt.
- Instrukcja obsługi: 1szt




PRODUCENT : UNI-TREND
