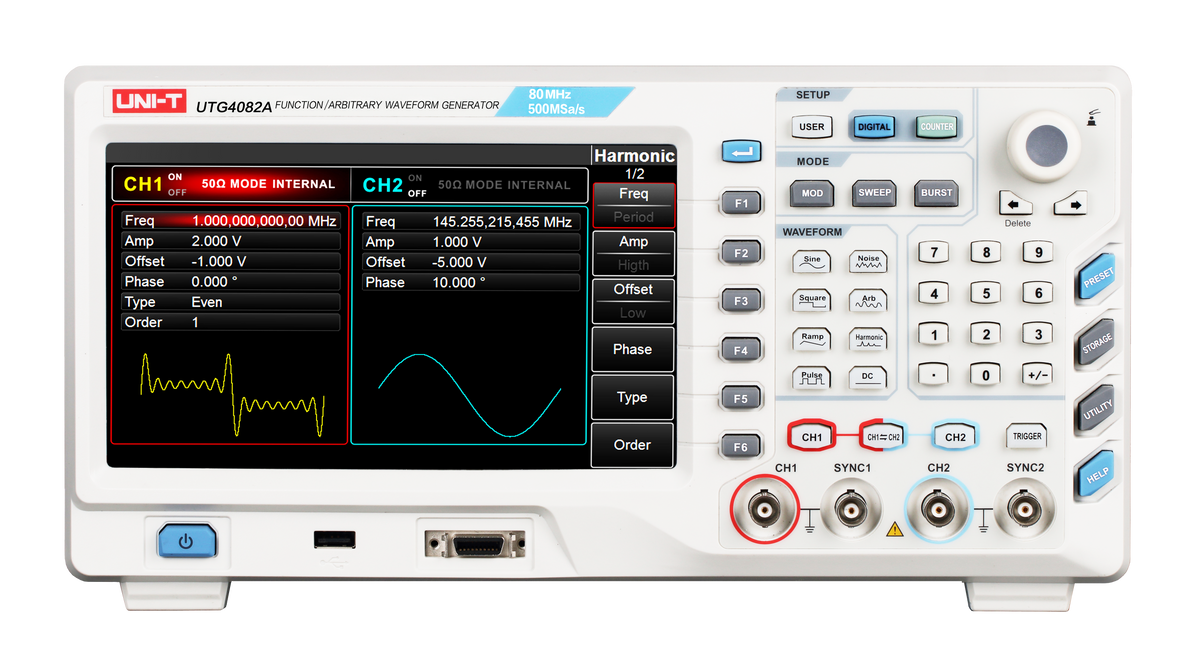

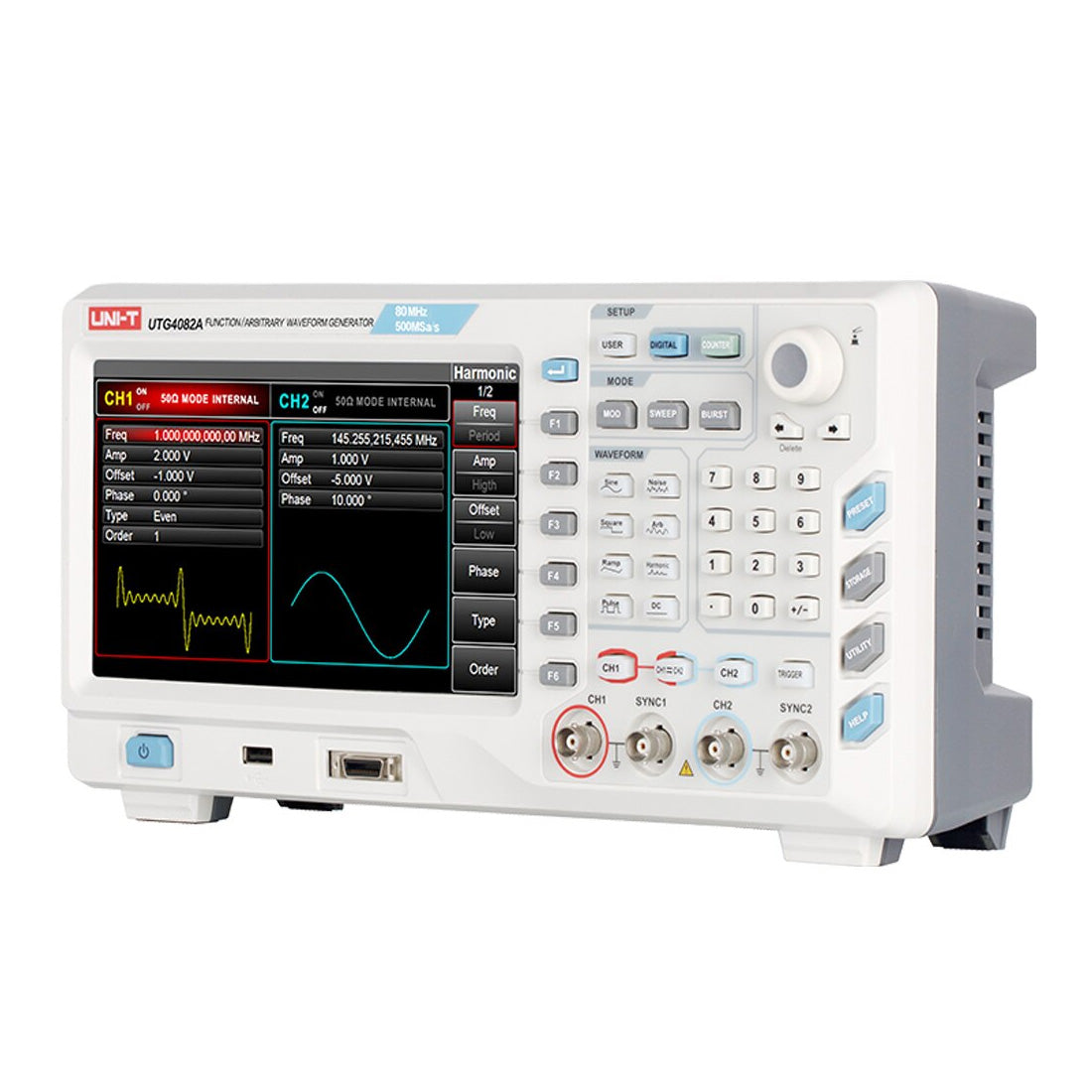

Generator UNI-T UTG4082A

Generator funkcji / dowolnych przebiegów UTG4082A to nowoczesny, dwukanałowy generator wykorzystujący technologię bezpośredniej syntezy cyfrowej do generowania precyzyjnych i stabilnych przebiegów o dowolnym kształcie z rozdzielczością 1 µHz, maksymalną częstotliwością wyjściową 80 MHz oraz częstotliwością próbkowania 500 MS/s. Sygnały wyjściowe to fale sinusoidalne, prostokątne, piłokształtne, harmoniczne, impulsowe, szum Gaussa, prąd stały oraz dowolne.
Dostępna jest wielokrotna modulacja metodami AM, FM, ASK, FSK, PSK oraz modulacja sygnałów metodami takimi jak PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, rozkładem częstotliwości itp. z źródła wewnętrznego lub zewnętrznego, z rozkładem liniowym i logarytmicznym.
Generator jest przeznaczony do projektowania, rozwoju, testowania, rozwiązywania problemów oraz napraw urządzeń elektronicznych i elektroakustycznych, takich jak testowanie obwodów i urządzeń w systemach komórkowych i bezprzewodowych, systemach radiowych i telewizyjnych; testowanie elementów półprzewodnikowych itp. Dzięki technologii DDS jest on w stanie generować sygnały precyzyjne i czyste, o minimalnym zniekształceniu.
Przyjazny dla użytkownika panel z prostą obsługą i przejrzystym wyświetlaczem pozwala pracować znacznie wydajniej i szybciej. Urządzenie posiada interfejs USB oraz wydajne oprogramowanie do przesyłania danych do komputera.
W wewnętrznej, energozależnej pamięci o pojemności 7 GB zapisanych jest ponad 160 przebiegów krzywych, np. matematycznych, bioelektrycznych, medycznych, trygonometrycznych, antytrygonometrycznych, zjawisk przejściowych w samochodach itp. W tej pamięci można zapisać przebieg o długości do 32 Mpts. Wbudowany jest również miernik częstotliwości (licznik) zewnętrznych sygnałów TTL do 800 MHz. Urządzenie charakteryzuje się doskonałym stosunkiem ceny do wydajności oraz bogactwem funkcji. Znajdzie zastosowanie w laboratoriach uczelni wyższych, instytutach badawczych itp. Urządzenie to spełnia wymagania bezpieczeństwa normy IEC 61010-1, w tym normy izolacji i przepięć CAT II 300 V.


Parametry produktu: - dwukanałowy generator – 2 równoważne, niezależne od siebie kanały - możliwość połączenia obu kanałów - cyfrowa synteza sygnałów DDS
- generowanie sygnałów sinusoidalnych o częstotliwości od 1 µHz do 80 MHz - generowanie sygnałów prostokątnych o częstotliwości od 1 µHz do 30 MHz
- generowanie różnych innych przebiegów (sinusoidalny, prostokątny, rampowy, trójkątny, impulsowy, szum, prąd stały, dowolny) - generowanie do 16 sygnałów harmonicznych z możliwością wyboru harmonicznych parzystych, nieparzystych, amplitudy oraz fazy względem sygnału podstawowego
- rodzaje modulacji: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep - wykorzystanie sygnału modulującego ze źródła wewnętrznego i zewnętrznego
- obsługa sygnałów typu sweep i burst na wyjściu - obsługa wyzwalania wewnętrznego / zewnętrznego / ręcznego - 7-bitowy, wysoce precyzyjny pomiar częstotliwości zewnętrznych sygnałów zgodnych ze standardem TTL do 800 MHz
- amplituda wyjściowa sygnału do 10 Vpp przy impedancji 50 ? lub do 20 Vpp w trybie wysokiej impedancji - ochrona zacisków przed przepięciami
- częstotliwość próbkowania 500 MS/s i 16-bitowa rozdzielczość pionowa, w tym symbole - możliwość zapisania do 16 grup zmiennych przebiegów cyfrowych - interfejs USB na panelu przednim do wprowadzania przebiegów
- interfejs USB Host na tylnym panelu, wydajne oprogramowanie dla komputerów PC - złącze LAN na tylnym panelu do aktualizacji oprogramowania sprzętowego i zdalnego sterowania
- wielofunkcyjne pokrętło i klawiatura numeryczna ułatwiające obsługę - pomoc systemowa - kolorowy wyświetlacz TFT LCD o przekątnej 8” i rozdzielczości WVGA (800 x 480 pikseli)


Parametry techniczne: - kanały wyjściowe: 2 - częstotliwość próbkowania: 500 MS/s (tryb DDS) - częstotliwość wyjściowa: do 80 MHz
- rozdzielczość częstotliwościowa: 1 µHz - rozdzielczość pionowa: 16 bitów (w tym symbole, napisy) - długość fali dowolnego kształtu: od 8 pkt do 32 mln pkt - pamięć niezależna od zasilania: możliwość zapisania do 160 grup dowolnych krzywych - typy i częstotliwości generowanych sygnałów:
sinusoidalny: od 1 µHz do 80 MHz prostokątny: od 1 µHz do 30 MHz rampa (piła): od 1 µHz do 2 MHz
impuls: od 1 µHz do 30 MHz dowolny: od 1 µHz do 20 MHz szum Gaussa: do 80 MHz (-3 dB)
- Przesunięcie DC sygnału (szczytowa wartość AC+DC): ± 5 V (50 ?), ± 10 V (wysoka rezystancja) - Minimalny czas narastania/opadania dowolnego sygnału: typowo < 7 ns
- zakres amplitudy: od 1 mVpp do 10 Vpp (50 ?), od 2 mVpp do 20 Vpp (wysoka impedancja) - rodzaje modulacji: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep - tryby pracy: wyjście włączone/wyłączone, ciągłe, modulacja, przemiatanie, sekwencyjne
- pomiar częstotliwości sygnałów zgodnych z TTL: tak, w zakresie 100 mHz – 800 MHz z dokładnością ±51 ppm, rozdzielczość 7 cyfr/s
- impedancja wyjściowa: regulowana w zakresie od 1 ? do 1 k? lub High Z, ustawienie fabryczne 50 ? - zabezpieczenie przed zwarciem na wyjściu: tak
- ochrona zacisków przed przepięciem: przy napięciu wejściowym >±12,0 V, częstotliwości <10 kHz, amplitudzie >100 mVpp - ochrona zacisków przed przepięciem: przy napięciu wejściowym >±2,0 V, częstotliwości <10 kHz, amplitudzie ?100 mVpp - całkowite zniekształcenie harmoniczne w zakresie DC do 20 kHz, 1 Vpp (wartość typowa): <0,2%
- dokładność: do 90 dni ± 50 ppm; do 1 roku 100 ppm (w zakresie temperatur od 18°C do 28°C) - współczynnik temperaturowy: < 2 ppm/°C - wyświetlacz: TFT LCD 64K, o przekątnej 8”, WVGA (800 x 480 pikseli) - porty (interfejsy): USB Device, USB Host, LAN, wejście 10 MHz, wyjście 10 MHz, licznik częstotliwości, FSK Trig, wejście modulacji - zasilanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II 300 V - pobór mocy: <50 W - zabezpieczenie: bezpiecznik topikowy 250 V, T2 A - sposób chłodzenia: wymuszone chłodzenie wentylatorem - stopień ochrony przed czynnikami zewnętrznymi: IP2X - temperatura otoczenia podczas pracy: od +10°C do +40°C - wilgotność otoczenia podczas pracy: poniżej +35°C: ?90% RH; od +35°C do +40°C: ?60% RH
- temperatura otoczenia w stanie spoczynku (przechowywania): od -20°C do +60°C - wysokość nad poziomem morza podczas pracy: do 3 000 m n.p.m.
- wysokość nad poziomem morza w stanie spoczynku (przechowywania): do 15 000 m n.p.m. - masa bez opakowania (nettowa): 3,5 kg - masa całkowita: ok. 4,5 kg - wymiary (szerokość x wysokość x głębokość): 336 x 164 x 108 mm - kolor produktu: biały i szary


Zawartość opakowania jednostkowego: - generator funkcji UTG4082A: 1 szt. - kabel zasilający: 1 szt. - kabel interfejsu USB (UT-D14): 1 szt. - kabel BNC-BNC (1 m): 2 szt. - instrukcja obsługi: 1 szt. Opakowanie dla odbiorców hurtowych: - standardowa ilość w kartonie: 1 szt. - standardowe wymiary kartonu: 405 x 225 x 265 mm - masa brutto kartonu: ok. 4,8 kg


PRODUCENT: UNI-TREND www.uni-t.cz Ze strony internetowej producenta można pobrać oprogramowanie (firmware) do podłączenia generatorów serii UTG4000 do komputera PC:
https://instruments.uni-trend.com/EU-EN/waveformgenerators/utg4000a.html
