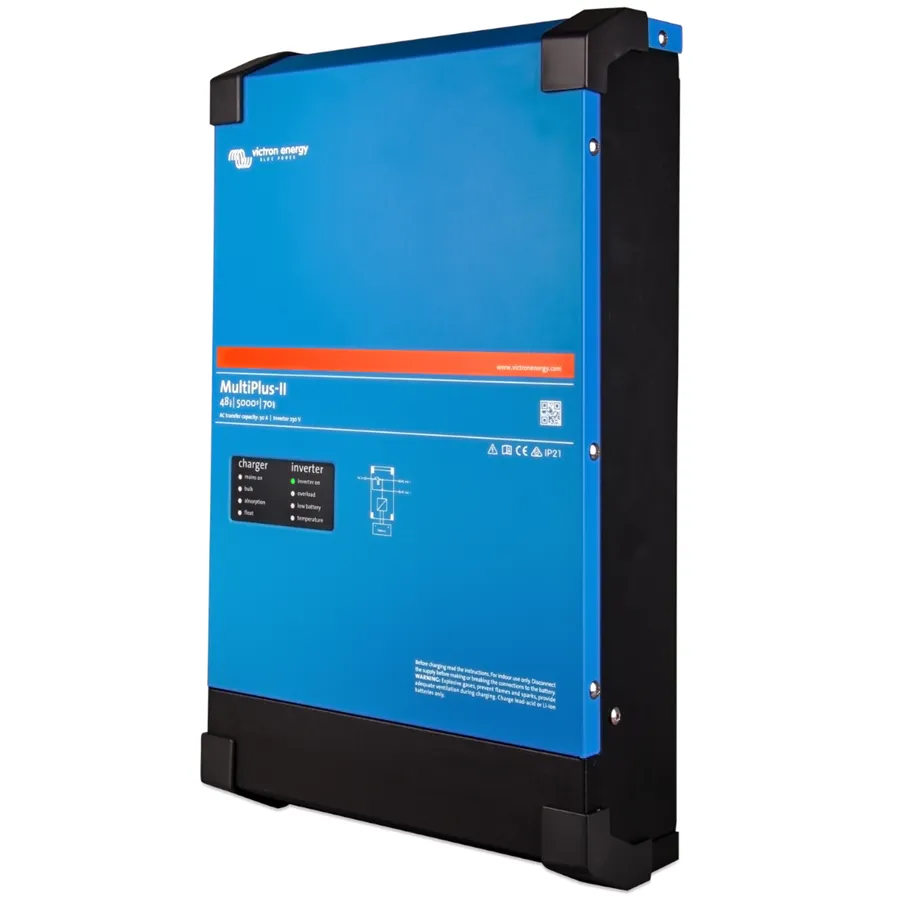

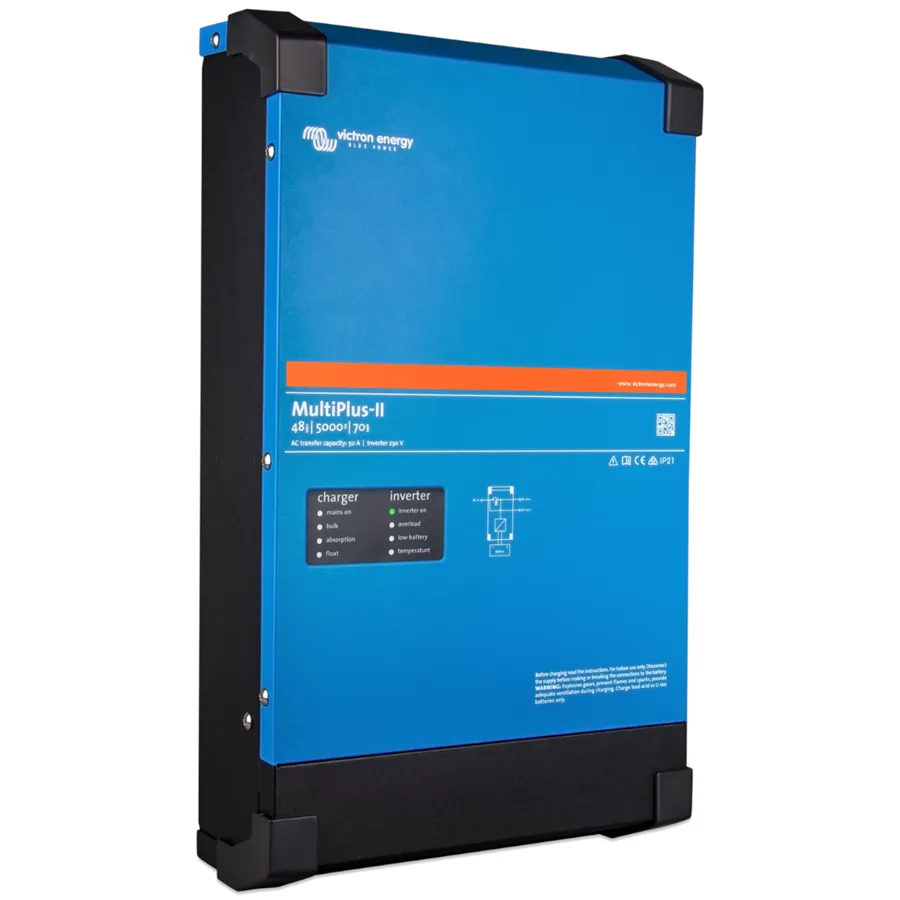

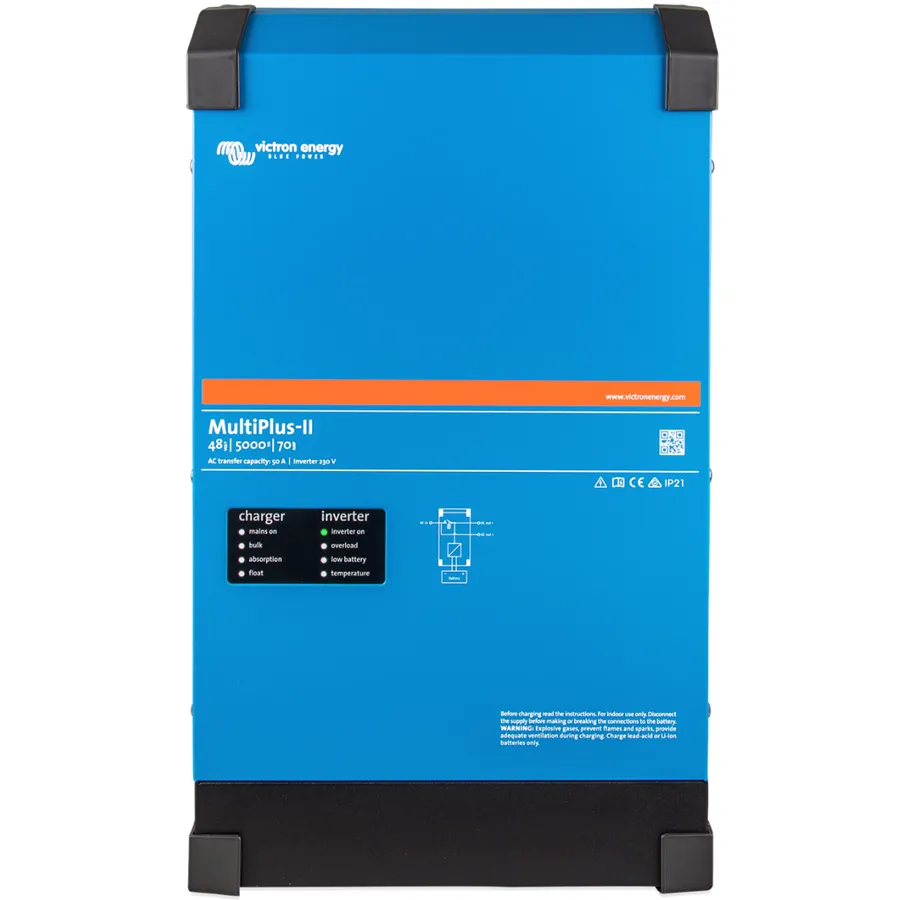

Inwerter/ładowarka Victron Energy MultiPlus-II 48V/5000 VA/70A-50A

Inwerter/ładowarka Victron Energy MultiPlus-II 48V/5000VA/70A-50A
MultiPlus to potężny falownik/ładowarka DC-AC z czystą falą sinusoidalną na wyjściu, zintegrowaną adaptacyjną ładowarką akumulatorów i ultraszybkim przełącznikiem źródła zasilania (akumulator/zewnętrzne źródło prądu przemiennego).

MultiPlus-II to wielofunkcyjny falownik/ładowarka z możliwością podłączenia zewnętrznego czujnika prądu, rozszerzającego funkcje PowerControl i PowerAssist, idealny do stosowania w systemach wyspowych i ESS. Posiada również wszystkie funkcje jednostki MultiGrid z wbudowanym zabezpieczeniem przeciwwyspowym na wejściu AC - ulepszona ochrona zapobiegająca niepożądanemu zasilaniu sieci dystrybucyjnej w przypadku awarii sieci.

Główne cechy:

PowerControl i PowerAssist:
MultiPlus-II zapobiega przeciążeniu źródła prądu przemiennego o ograniczonej mocy, np. ograniczonego prądowo przyłącza zasilania lub generatora. Jeśli duże obciążenie przeciąży wejściowe źródło prądu przemiennego, prąd ładowania akumulatora zostanie automatycznie zmniejszony w pierwszym kroku (PowerControl). Energia do ładowania zostanie przesunięta do zasilania urządzeń prądu przemiennego. W drugim kroku wejściowe źródło prądu przemiennego jest wzmacniane prądem pobieranym z akumulatora (PowerAssist). Wyjście AC odbiera energię ze źródła AC i akumulatora (inwerter).

Energia słoneczna:
Zasilanie AC może być dostępne nawet w przypadku awarii sieci. MuliPlus-II może być używany w systemach off-grid (wyspowych), a także w systemach fotowoltaicznych na stałe podłączonych do sieci dystrybucyjnej. Urządzenie MultiPlus-II nie jest wyposażone w wejście macierzy fotowoltaicznej, ale zostało zaprojektowane do współpracy z kontrolerami MPPT (systemy ze sprzężeniem DC) lub falownikami podłączonymi do sieci (systemy ze sprzężeniem AC) umieszczonymi na wejściu i/lub wyjściu AC.

Jedno wejście AC:
Urządzenie MultiPlus-II jest wyposażone w jedno wejście prądu przemiennego do podłączenia do sieci dystrybucyjnej lub na przykład do generatora. Jeśli wymagane są dwa wejścia AC, należy wybrać jednostkę Quattro.

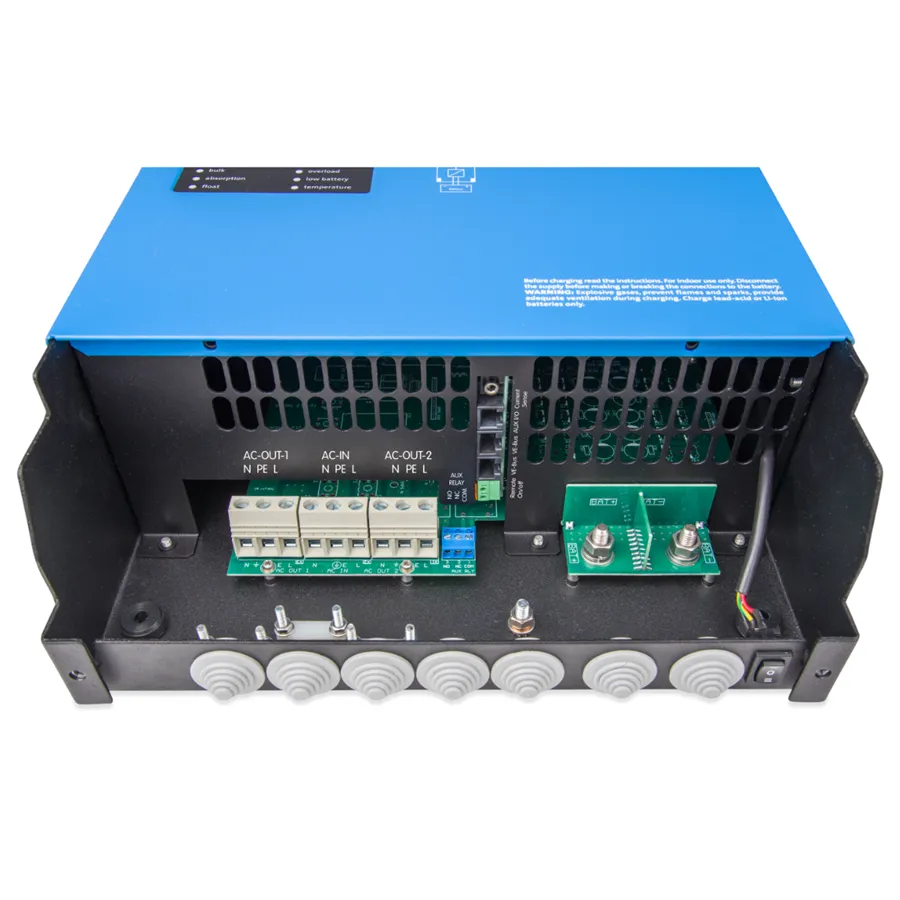

Dwa wyjścia AC:
Urządzenie MultiPlus-II jest wyposażone w dwa wyjścia AC. Główne wyjście AC1 zapewnia zasilanie bez przerw w zasilaniu. Na przykład w trybie UPS urządzenie MultiPlus-II przejmie zasilanie podłączonych urządzeń (w czasie krótszym niż 20 milisekund) w przypadku awarii sieci lub generatora. Drugie wyjście AC działa tylko wtedy, gdy dostępne jest wejście AC (sieć dystrybucyjna/generator). Dlatego do tego wyjścia można podłączyć obciążenie, które szybko rozładowałoby akumulatory, takie jak podgrzewacz wody, i będzie ono zasilane tylko ze źródła prądu przemiennego.

Praktycznie nieograniczona moc dzięki pracy równoległej i trójfazowej:
Maksymalnie 6 jednostek MultiPlus-II może pracować równolegle, aby osiągnąć wyższą wydajność. Na przykład sześć jednostek 48/5000/70 zapewnia moc wyjściową 25kW/30kVA i moc ładowania 420A. Trzy jednostki tego samego typu można skonfigurować do pracy trójfazowej z przesunięciem fazowym. Ale to nie wszystko, do 6 jednostek równolegle może tworzyć jedną fazę. W ten sposób system trójfazowy może składać się z maksymalnie 18 jednostek o łącznej ciągłej mocy wyjściowej 75kW/90kVA i mocy ładowania 1200A.
Modele MultiPlus-II 8k, 10k i 15k można łączyć równolegle tylko wtedy, gdy używany jest zewnętrzny przełącznik zasilania AC. Więcej informacji można znaleźć w Przewodniku stosowania zewnętrznego przełącznika transferowego MultiPlus-II.

ESS: Systemy magazynowania energii
MultiPlus-II jest kluczowym elementem systemu ESS firmy Victron Energy, zapewniając elastyczność łączenia z kontrolerami MPPT energii słonecznej lub falownikami fotowoltaicznymi podłączonymi do sieci.

Konfiguruj, monitoruj i kontroluj system lokalnie:
Ustawienia można zmieniać za pomocą oprogramowania VEConfigure (wymagany komputer PC lub laptop i interfejs MK3-USB).

Zdalna konfiguracja i monitorowanie:
Zainstaluj Cerbo GX lub inne urządzenie GX, aby połączyć się z Internetem. Dane operacyjne mogą być przechowywane i wyświetlane na stronie internetowej VRM (Victron Remote Management) bezpłatnie. Po podłączeniu do Internetu można uzyskać zdalny dostęp do systemów i zmienić ustawienia. Dostępnych jest kilka opcji monitorowania i sterowania: Cerbo GX, Ekrano GX, Color Control GX, Venus GX, laptop, PC, Bluetooth (z opcjonalnym kluczem sprzętowym VE.Bus Smart), Battery Monitor, Digital Multi Control Panel.

Czterostopniowa ładowarka adaptacyjna z dwoma wyjściami do ładowania akumulatora:
Główne wyjście prądu stałego zapewnia wydajne, pełne ładowanie akumulatora za pośrednictwem systemu "ładowania adaptacyjnego". Oprogramowanie steruje trzystopniowym procesem automatycznego ładowania w zależności od stanu akumulatora i dodaje czwarty etap ładowania - ładowanie konserwacyjne. MultiPlus-II jest przeznaczony do ładowania wszystkich typów akumulatorów kwasowo-ołowiowych, alkalicznych i litowych.

Konfiguracja systemu:
W przypadku prostej instalacji, np. zasilacza UPS, konfigurację można łatwo przeprowadzić w ciągu kilku minut za pomocą przełączników DIP na MultiPlus-II lub oprogramowania VE.Configure 3 i komputera PC. Aplikacje równoległe i trójfazowe można skonfigurować za pomocą oprogramowania VE.Bus Quick Configure (do trzech jednostek) lub bardziej złożonych systemów za pomocą oprogramowania VE.Bus System Configurator (powyżej trzech jednostek) i komputera.
Instalacje fotowoltaiczne poza siecią i hybrydowe instalacje fotowoltaiczne wspierające samowystarczalność i większą niezależność energetyczną, które obejmują falowniki sieciowe i/lub ładowarki MPPT, można skonfigurować za pomocą oprogramowania VE.Configure 3 z odpowiednimi asystentami (funkcje dedykowane do określonych zastosowań).

MultiPlus-II ma kilka programowalnych przekaźników i styków pomocniczych do różnych dodatkowych funkcji. Podstawowe oprogramowanie VE.Configure 3 oraz inne oprogramowanie do konfiguracji można pobrać bezpłatnie pod następującym adresem: https://www.victronenergy.com/support-and-downloads/software.
Do obsługi powyższego oprogramowania wymagany jest interfejs komunikacyjny MK3-USB.


Parametry techniczne:

- Producent.
- Technologia: niska częstotliwość
- Moc ciągła: 4000 W
- Napięcie akumulatora: 48 V
- Bluetooth: nie

- Napięcie wyjściowe: 230 VAC ± 2% Częstotliwość: 50 Hz ± 0,1%
- Napięcie wejściowe: 187-265 VAC, częstotliwość: 45-65 Hz
- Moc ciągła przy 25oC: 5000 VA / 4000 W
- Moc szczytowa: 9000 W
- Prąd transferu: 50 A
- Maks. wydajność: 96%
- zużycie własne: maks. 18 W
- Zużycie własne w trybie "Search": 2 W
- Zakres temperatur pracy: -40 do +65 °C (chłodzenie wentylatorem)
- Wilgotność (bez kondensacji): maks. 95%
- Waga: 30 kg
- Wymiary: 565 x 320 x 149 mm

Ten produkt wymaga profesjonalnej instalacji.
