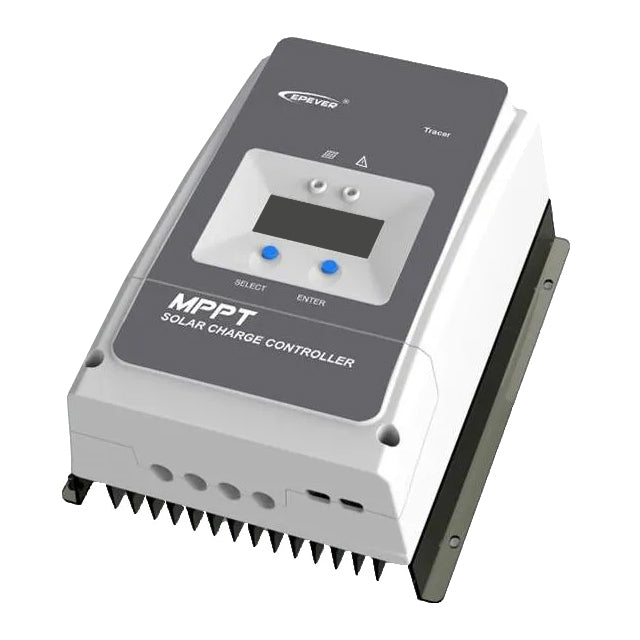

Kontroler słoneczny MPPT EPever 200VDC/80A 8420AN - 12/24/48V

Wydajny kontroler solarny MPPT 8420AN zapewnia niezawodne rozwiązanie dla większych systemów z panelami o napięciu do 200 V i maksymalnym prądzie ładowania 80 A. Akumulator 12/24/48V, PV maks. 1000/2000/4000Wp.
Kontroler solarny EPEVER Tracer 8420AN MPPT zapewnia wysoką jakość i maksymalne wyposażenie systemów fotowoltaicznych. Seria Tracer AN charakteryzuje się wysoką wydajnością ładowania, dzięki czemu nadaje się do większych systemów wyspowych i hybrydowych.
Wielofunkcyjny wyświetlacz jest zintegrowany bezpośrednio z kontrolerem MPPT w celu łatwego monitorowania systemu i możliwej regulacji parametrów pracy, w tym kontrolnych diod LED.

Funkcje:
- Kontroler działa jako falownik, co oznacza, że może przetwarzać wyższe napięcie wejściowe i niższy prąd na niższe napięcie i wyższy prąd, z wysoką wydajnością. Dzięki temu możemy wykorzystać praktycznie każdy panel słoneczny. Kontroler jest kompatybilny z akumulatorami kwasowo-ołowiowymi i litowo-jonowymi.

Technologia:
- Kontroler z serii Tracer AN bazuje na technologii wielofazowej rektyfikacji synchronicznej (MSRT) i zaawansowanym algorytmie sterowania MPPT, z dwurdzeniową architekturą procesora i wspólnym biegunem ujemnym. MSRT może zagwarantować bardzo wysoką wydajność konwersji przy dowolnej mocy ładowania, co wyraźnie poprawia efektywność energetyczną systemu solarnego.
Zaawansowany algorytm sterowania MPPT minimalizuje straty mocy i czas strat, zapewniając wydajność śledzenia, a także wysoką wydajność konwersji przy wysokiej lub niskiej mocy, dzięki czemu w każdej sytuacji produkty Tracer AN mogą szybko śledzić maksymalne napięcie robocze systemu PV, aby wydobyć maksymalną energię z panelu.

Maksymalna moc panelu słonecznego w Wp:
- Maksymalna moc ładowania akumulatora w tym modelu wynosi 80A, co odpowiada mocy panelu 1000Wp w przypadku akumulatora 12V, 2000Wp w przypadku akumulatora 24V lub 4000Wp w przypadku akumulatora 48V. Jeśli panel dostarcza więcej mocy, kontroler ograniczy ją tylko do nominalnej mocy maksymalnej. Jednak moc wyjściowa paneli fotowoltaicznych nie może być większa niż 1,5 mocy nominalnej kontrolera, w przeciwnym razie kontroler może zostać trwale uszkodzony!

Maksymalne napięcie wejściowe paneli słonecznych:
- Panele słoneczne mogą być połączone szeregowo, ale ich całkowite napięcie wyjściowe w stanie pustym, określane jako Voc (należy uważać, aby nie pomylić go z napięciem panelu pod obciążeniem, określanym jako Vmpp), nigdy nie może przekraczać wartości napięcia w stanie pustym Voc 200V - przekroczenie tej wartości spowoduje trwałe uszkodzenie kontrolera. W tym miejscu należy wziąć pod uwagę, że napięcie panelu słonecznego wzrasta wraz ze spadkiem temperatury otoczenia, a wartość Voc podana w parametrach panelu słonecznego jest wartością dla 25?. Dlatego nie zalecamy, aby wartość podanego Voc przekraczała 180V przy 25? (napięcie obciążenia Vmpp maksymalnie 144V)! Informacje na temat maksymalnej dozwolonej liczby paneli fotowoltaicznych połączonych szeregowo dla każdego typu akumulatora 12/24/48 V można znaleźć w instrukcji obsługi.

Monitorowanie i ustawianie:

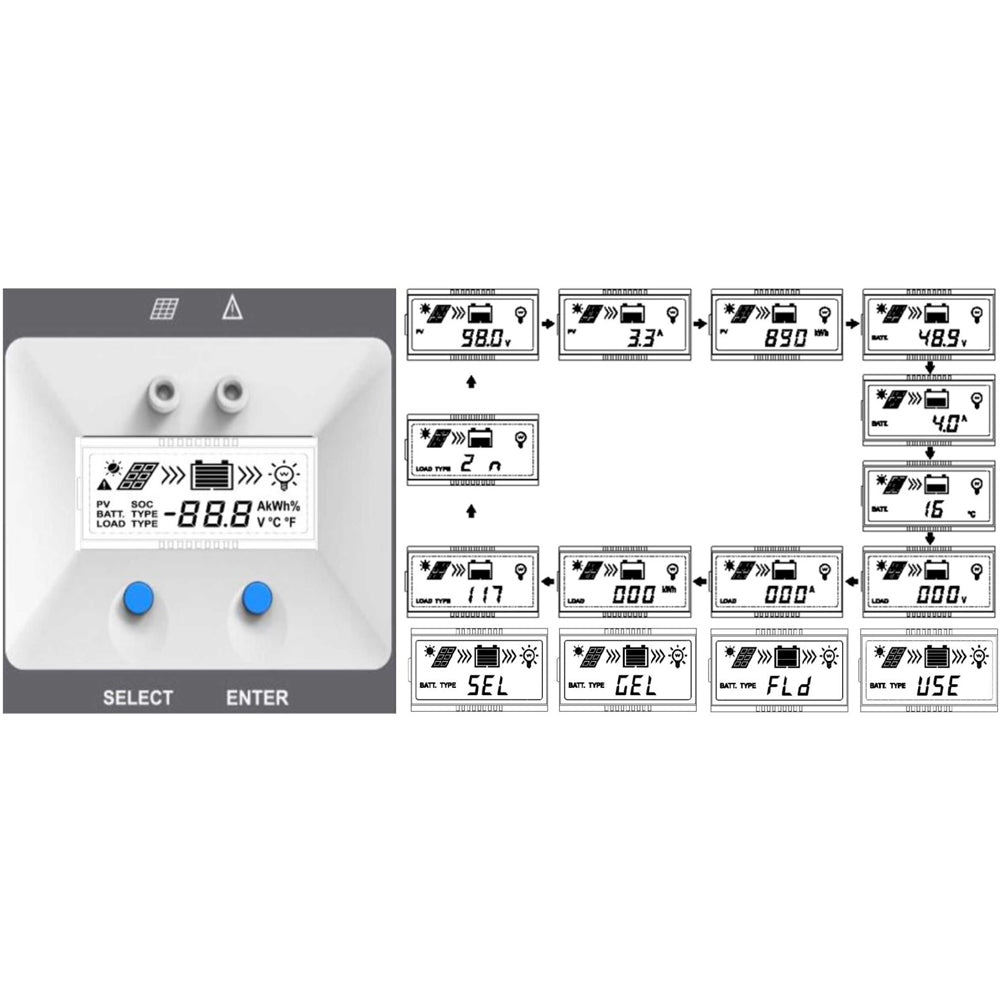

- Ustawianie parametrów kontrolera (chodzi głównie o typ zastosowanego akumulatora) odbywa się za pomocą wbudowanego wyświetlacza LCD lub zewnętrznego wyświetlacza MT50 - nie dołączonego do kontrolera. Dostępne są trzy podstawowe typy akumulatorów: szczelne, żelowe, zalane. Czwartą opcją jest bateria regulowana przez użytkownika - tutaj możliwe jest ustawienie dowolnych parametrów.
- Ustawianie parametrów i monitorowanie może odbywać się również na komputerze PC, potrzebny będzie jedynie kabel komunikacyjny EPsolar USB i oprogramowanie, które można pobrać bezpłatnie z zakładki Kabel USB. Można również monitorować i konfigurować za pomocą telefonu komórkowego lub tabletu. W tym celu potrzebny będzie moduł Bluetooth BLE-01.

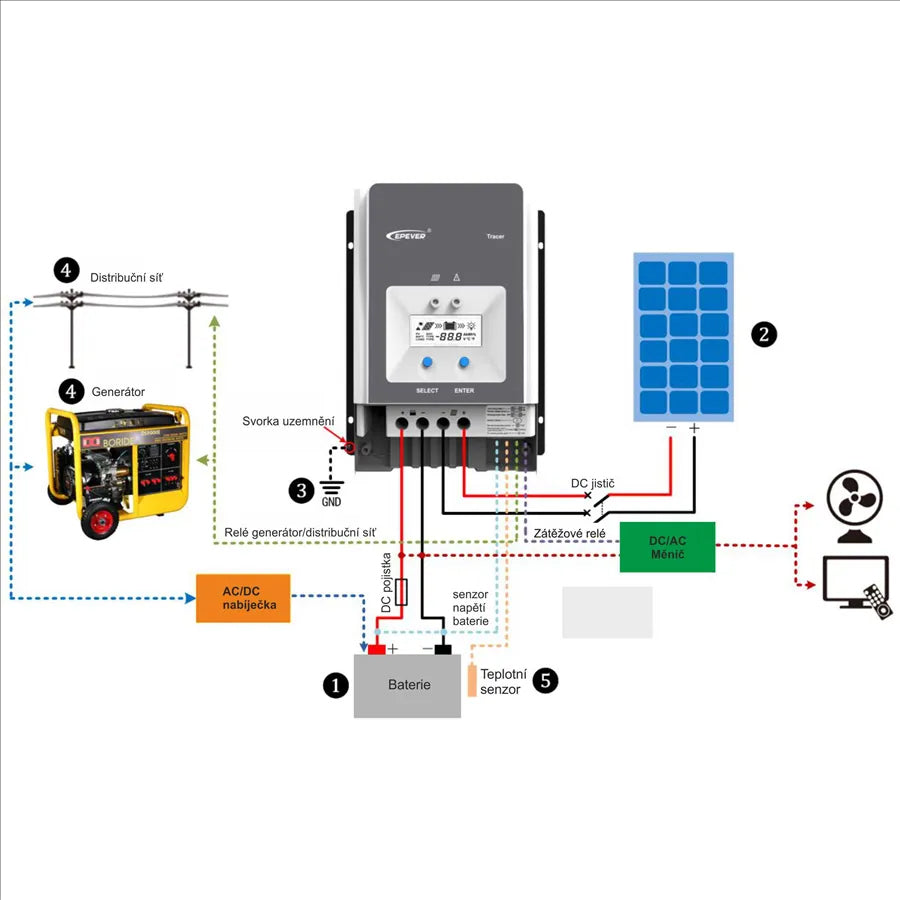

Przekaźniki obciążenia lub automatyczne sterowanie generatorem ułatwiają stworzenie hybrydowego systemu zasilania. Kompleksowe zabezpieczenia elektroniczne, w tym ochrona przed przeładowaniem, nadmiernym rozładowaniem i ochrona przed odwróceniem polaryzacji PV, skutecznie zapewniają bezpieczniejsze i bardziej niezawodne działanie systemu solarnego przez dłuższy czas. Izolowany interfejs RS485 ze standardowym protokołem komunikacyjnym MODBUS i zasilaniem 5 V ułatwia konsumentowi rozbudowę urządzenia, obsługuje działanie do 8 kontrolerów szeregowo w celu rozbudowy systemu i spełnia różne wymagania dotyczące monitorowania, dzięki czemu może być stosowany w różnych obiektach, takich jak solarne RV, systemy domowe, monitorowanie w terenie itp.


Parametry produktu:

- Certyfikat CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- Wysoka jakość i niska awaryjność komponentów ST i Infineon zapewniająca najdłuższą możliwą żywotność produktu
- Zaawansowana technologia MPPT i bardzo wysoka prędkość śledzenia do 99,5%
- Maksymalna sprawność transferu DC/DC, do 98,7%
- Zaawansowany algorytm sterowania MPPT minimalizuje straty i czas utraty MPP
- Dokładność wykrywania i śledzenia w najwyższym punkcie wielu szczytów MPP
- Szeroki zakres napięcia roboczego MPP
- Automatyczny system kontroli ograniczający moc ładowania i prąd przekraczający wartość znamionową
- Obsługa czterech typów akumulatorów: hermetycznie zamkniętych, żelowych, zalanych i regulowanych przez użytkownika
- Funkcja kompensacji temperatury akumulatora
- Rejestrowanie energii w czasie rzeczywistym i funkcja statystyczna
- Funkcja automatycznej redukcji mocy po przekroczeniu temperatury
- 100% pracy przy pełnym obciążeniu w zakresie temperatur otoczenia podczas ładowania i rozładowywania
- Obsługa do 8 jednostek połączonych szeregowo w celu rozbudowy systemu

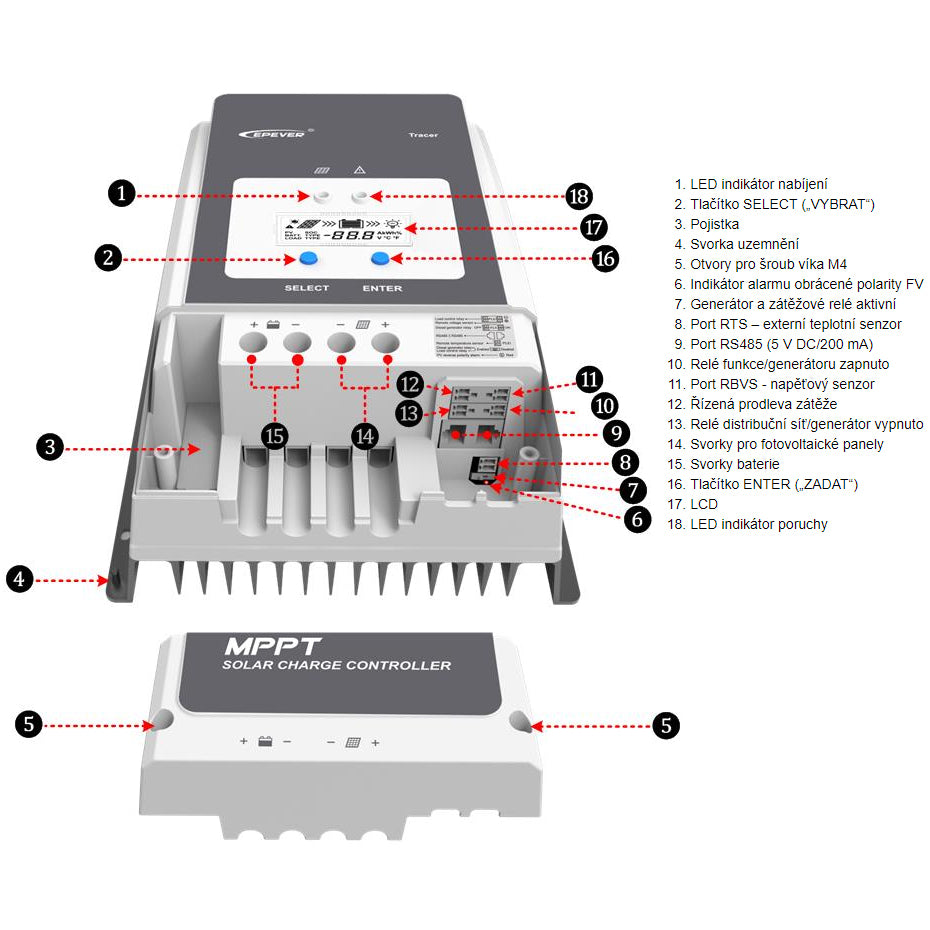

- Zewnętrzny sygnał przełącznika obciążenia sterujący przekaźnikiem obciążenia w celu wdrożenia zróżnicowanych trybów pracy
- Pierwszy i drugi odłącznik sterowania obciążeniem, zawiera dwa styki przekaźnika
- Automatyczna kontrola funkcji i konstrukcja przekaźnika generatora
- Automatycznie sterowany przekaźnik sieci/generatora ułatwiający tworzenie hybrydowego systemu zasilania
- Zdalny czujnik temperatury i napięcia do zbierania dokładnych danych o temperaturze i napięciu akumulatora
- Izolowany port RS-485 z wyjściem 5 V DC/200 mA dla urządzeń elektrycznych obsługujących MODBUS bez własnego zasilania
- Monitorowanie i ustawianie parametrów za pomocą aplikacji mobilnych lub oprogramowania komputerowego.
- Wymiary: 394×240×134 mm
- Waga: 6,1 kg


Parametry techniczne:

- Technologia MPPT
- Napięcie: 12 V
- Napięcie: 24 V
- Napięcie: 48 V
- Napięcie PV: 200 V
- Prąd ładowania: 80 A
- Bluetooth: nie


Szczegółowe informacje techniczne można znaleźć w załączonej instrukcji.
