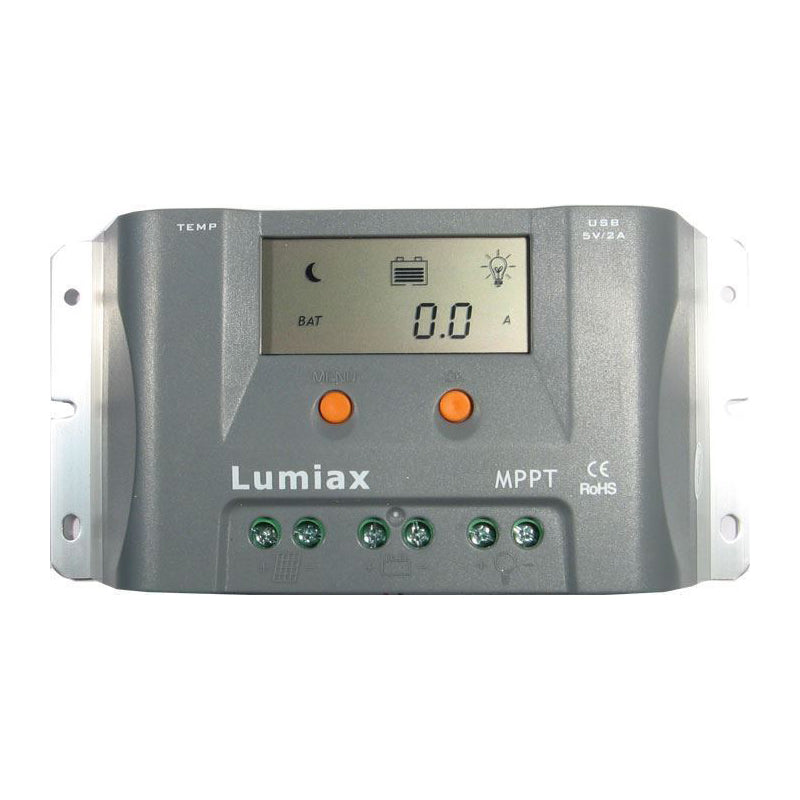

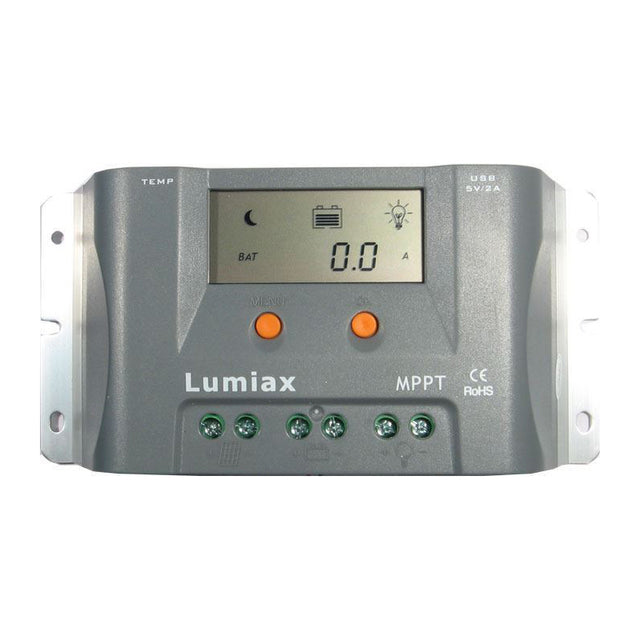

Kontroler słoneczny MPPT LUMIAX MT1550EU 12V 15A

Regulator MPPT 15A do akumulatorów kwasowo-ołowiowych o napięciu systemowym 12V i do paneli PV o maksymalnej mocy 200W o maksymalnym napięciu wejściowym 35V i minimalnym napięciu wejściowym 15,8V. Jest przeznaczony przede wszystkim do paneli o napięciu systemowym 12V, które generują 16-18V przy maksymalnym obciążeniu. Regulator ten dostosowuje charakterystykę źródło prądu-panel słoneczny za pomocą wewnętrznego konwertera V-A, aby była optymalna do ładowania akumulatora. W ten sposób może lepiej wykorzystać energię z paneli słonecznych niż kontroler PWM, który reguluje ładowanie tylko poprzez ograniczanie impulsów bezpośredniego połączenia między panelem słonecznym a akumulatorem, gdzie szerokość impulsu jest proporcjonalna do stanu ładowanego akumulatora. Innymi słowy, kontroler MPPT może generować idealne napięcie i prąd do ładowania akumulatora ze źródła o wyższym napięciu i niższym prądzie. Na przykład, 18V/5A zamienia się na 14,5V/6,2A. Sprawność konwersji charakterystyki V-A wynosi zwykle ponad 95%, więc straty są minimalne, a regulatory można zwykle dostosować do różnych typów akumulatorów, aby zapewnić najbardziej optymalne ładowanie.


Parametry techniczne:

- napięcie systemowe 12V.
- Maksymalna moc paneli fotowoltaicznych: 200W dla maksymalnego wykorzystania kontrolera. W przypadku użycia panelu o większej mocy, pełna moc nie zostanie wykorzystana, ale funkcja kontrolera zostanie zachowana bez uszkodzeń.
- Maksymalne napięcie wyjściowe panelu PV: 35V
- min. napięcie wyjściowe panelu PV: 15,8V - zweryfikowane przez własny pomiar
- maks. prąd ładowania: 15A
- maks. prąd rozładowania: 10A (tylko jeśli obciążenie jest podłączone przez regulator)
- zużycie własne: 7mA
- 4-stopniowe ładowanie akumulatora (CC, CV - boost, CV - float, CV-equalize)
- CC = ładowanie pełną mocą paneli fotowoltaicznych do ustawionej wartości końca ładowania (CV-boost)
- CV-boost = ładowanie przez 1-2 godziny po osiągnięciu napięcia zacisku 14-15 V (regulowane)
- CV-equalize = ładowanie ze zwiększonym napięciem w celu wymieszania ciekłego elektrolitu - do wyboru tylko dla akumulatorów z ciekłym elektrolitem
- CV-float = ładowanie z napięciem podtrzymującym 13,5-13,8 V (regulowane)
- wybór typu akumulatora Pb: ciekły dielektryk, AGM, AGM GEL
- nie nadaje się do akumulatorów Li-Ion, LiFePO4 lub Li-Pol
- zrzucanie obciążenia przy napięciu akumulatora 10,8-11,8 V - regulowane
- Wyświetlacz LCD do ustawiania i monitorowania parametrów pracy

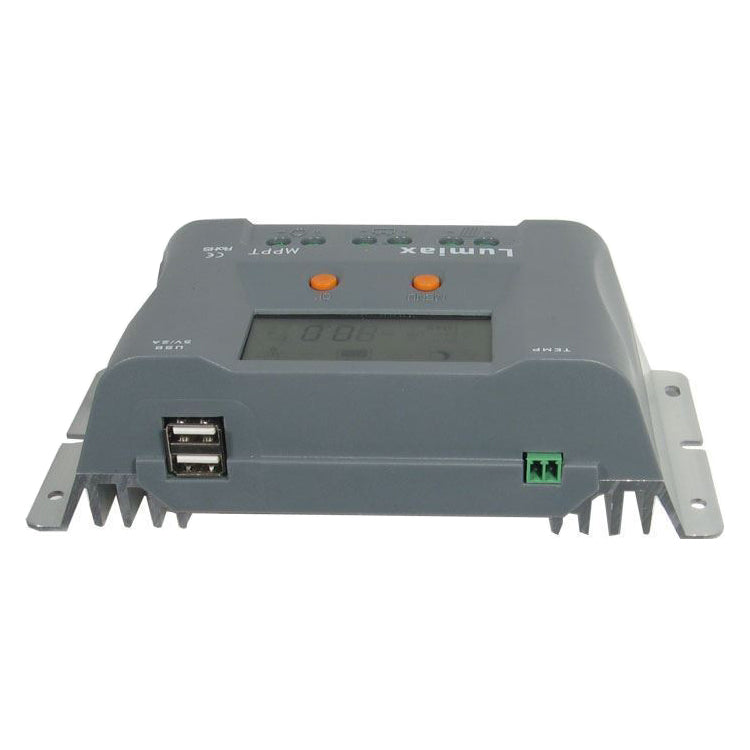

- 2× interfejs USB
- Kompensacja temperatury: -4,17 mV/K na ogniwo podczas ładowania boost+equal -3,33 mV/K na ogniwo podczas ładowania float
- Protokół Modbus oparty na interfejsie RS-485 maksymalizujący możliwości komunikacyjne.
- Stopień ochrony IP32
- Temperatura pracy: -25°C~55°C

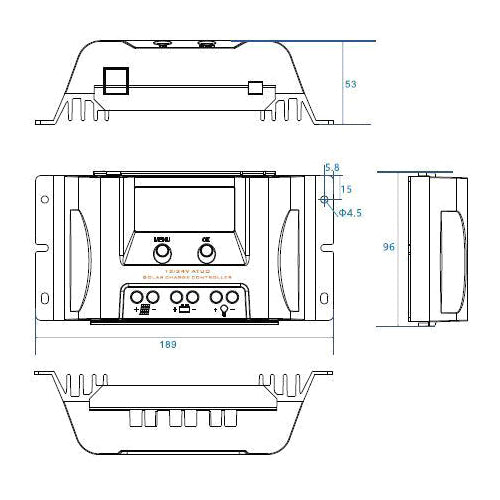

- Wymiary: 189×96×53mm/0.42kg
