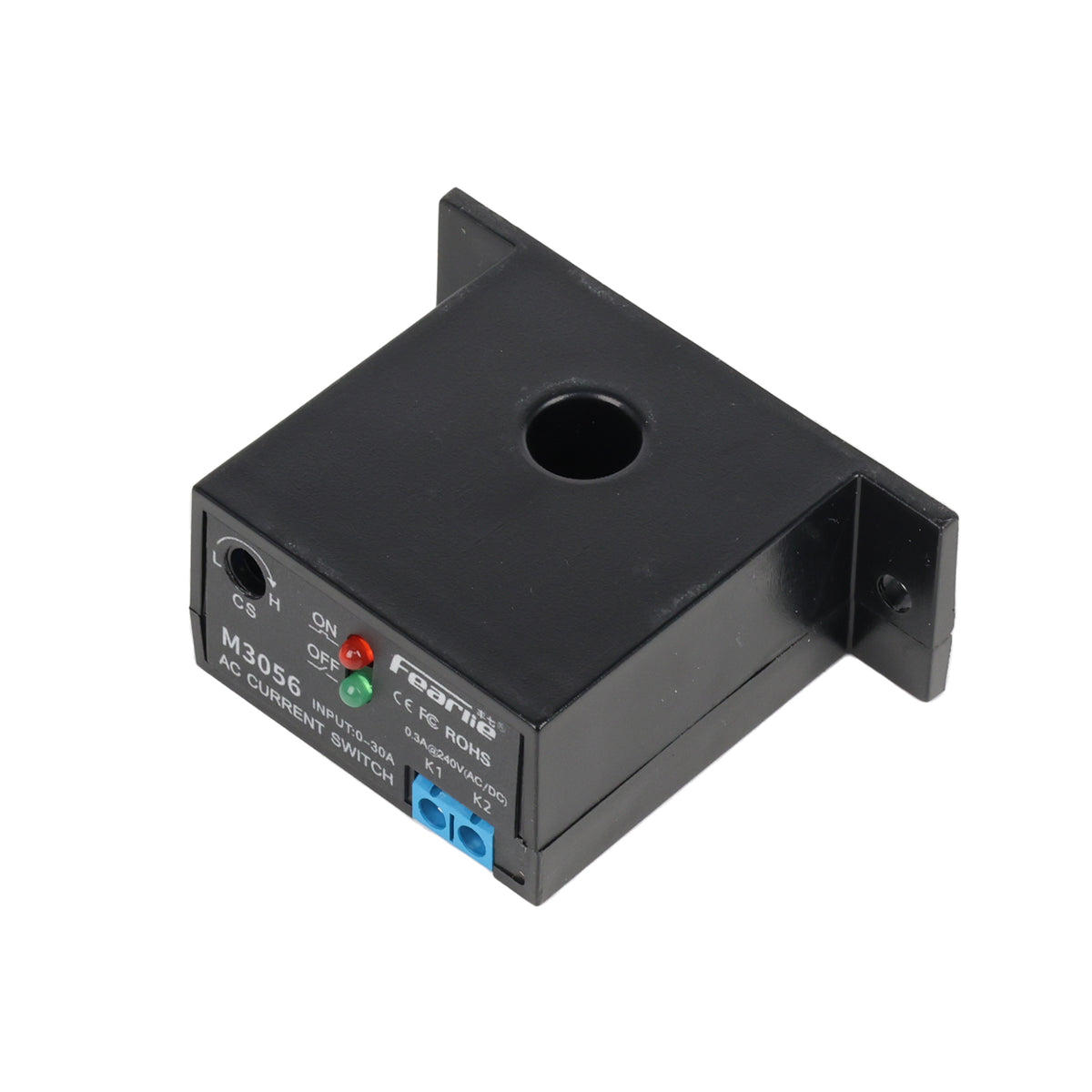

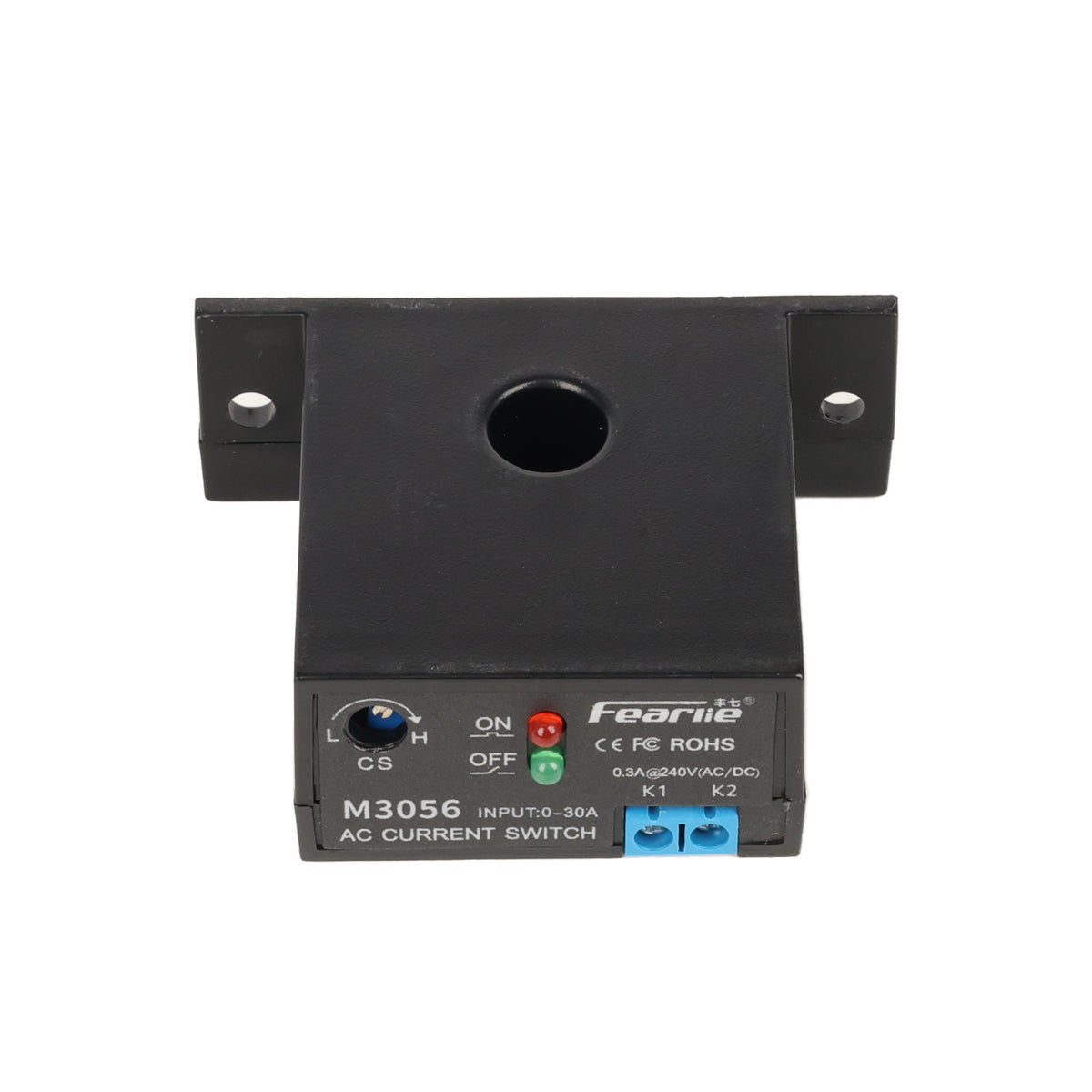

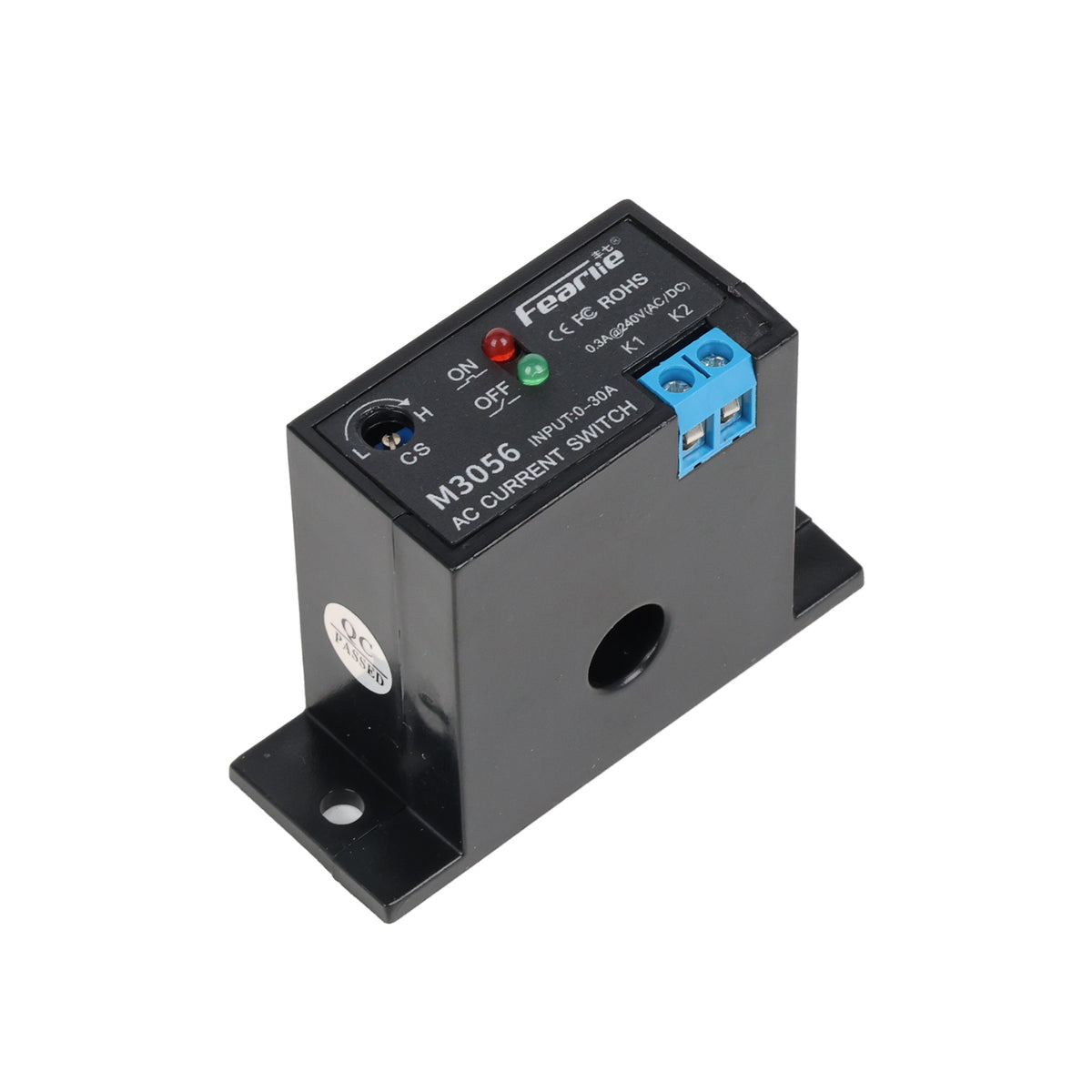

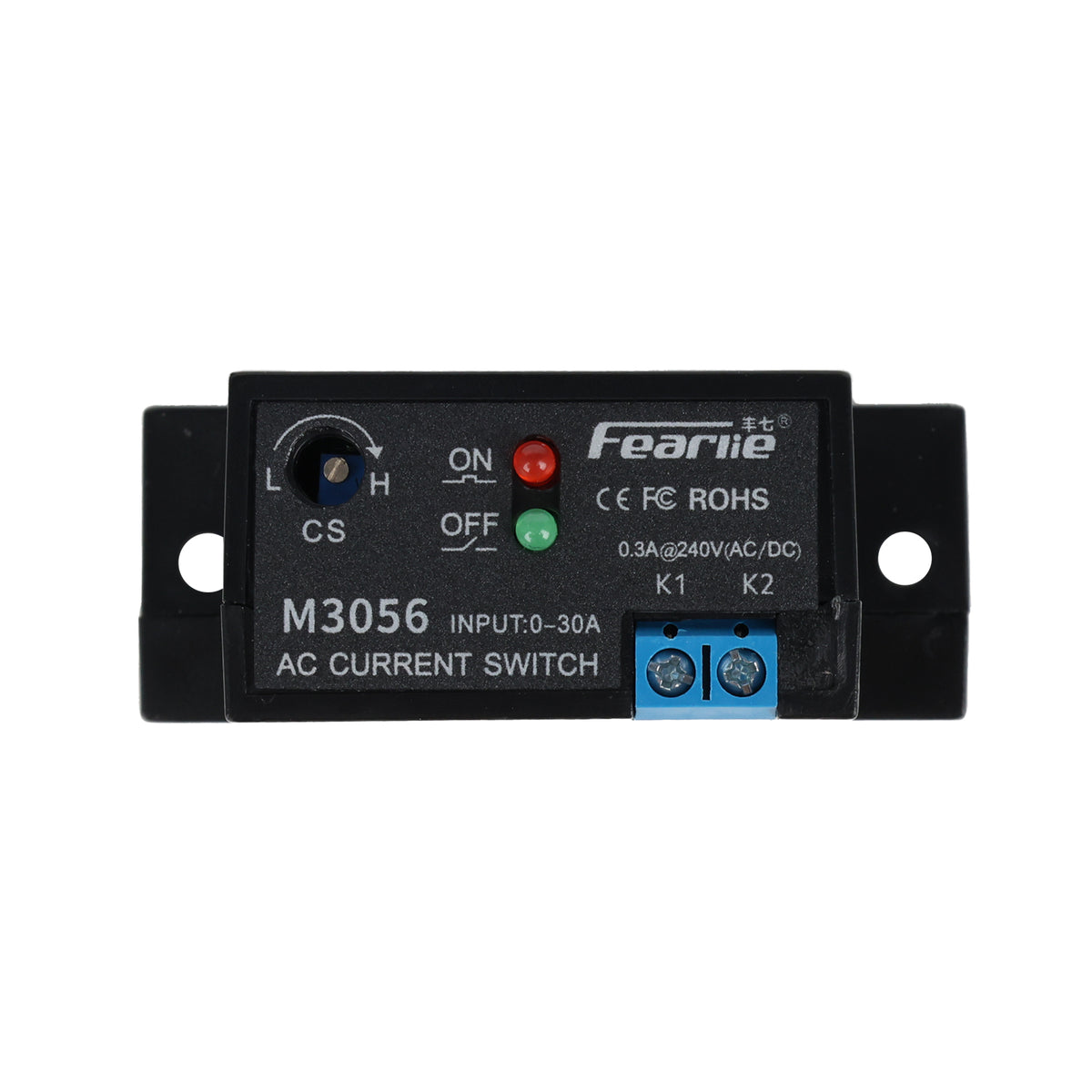

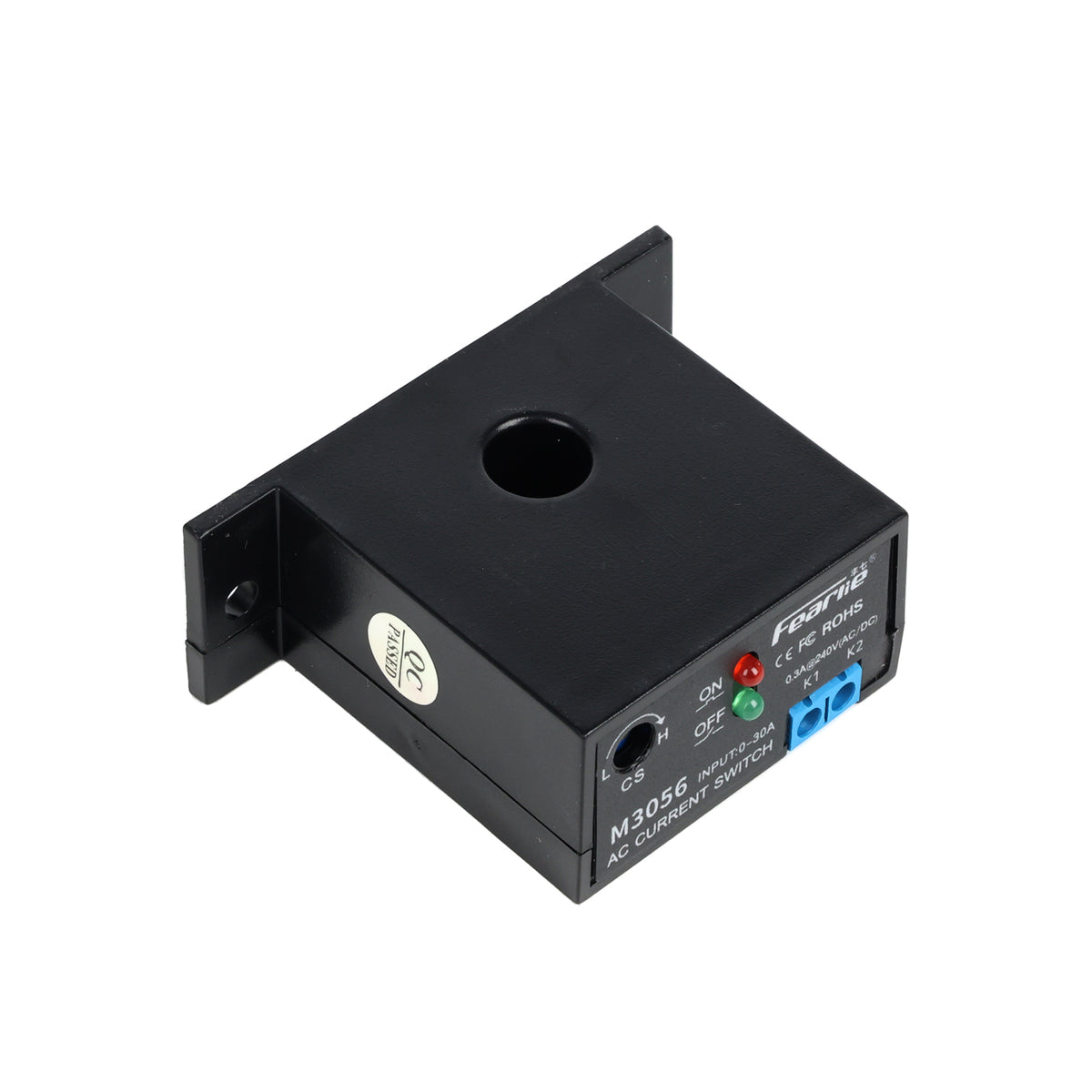

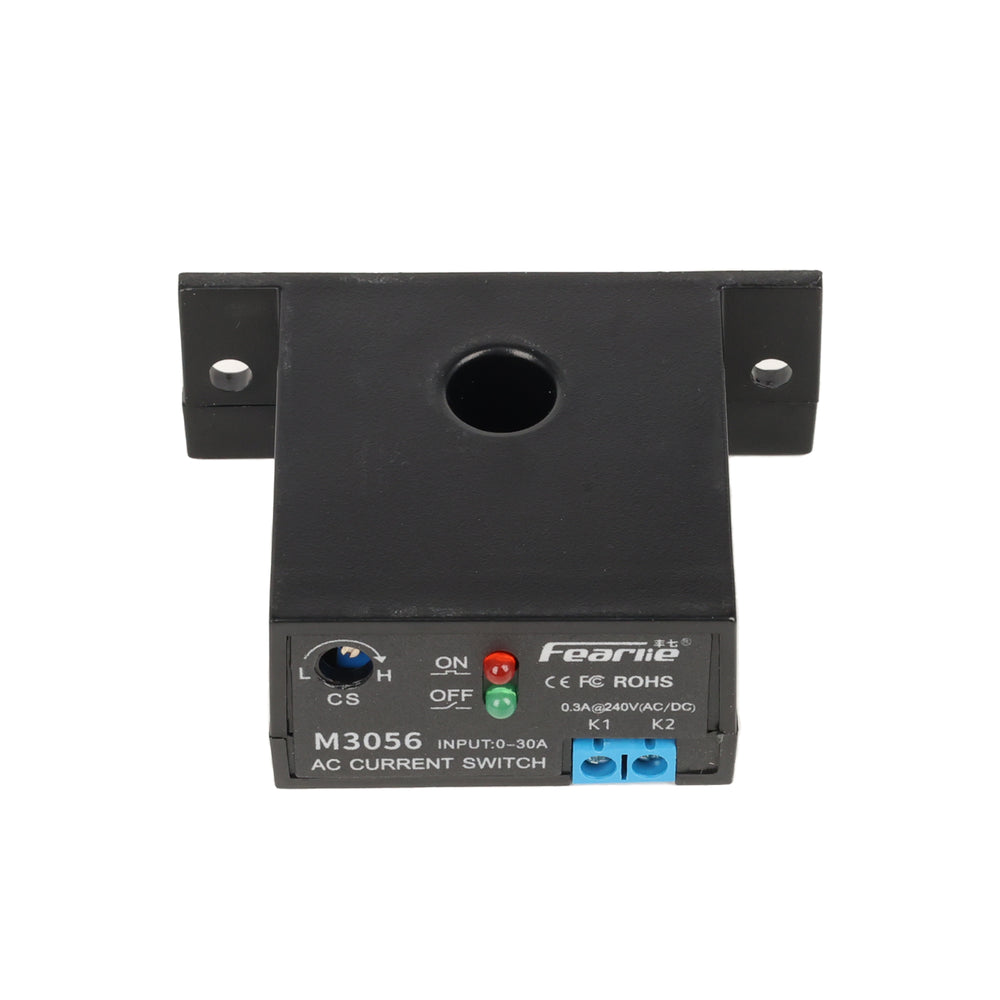

Moduł przekaźnika prądowego M3056 AC (rozwarcie styku NC, regulowane 0,2-30 A)

Przekaźnik monitorujący prąd M3056 AC (rozwarcie styku NC, regulowany 0,2-30 A)
Szukasz niezawodnego, dokładnego i całkowicie autonomicznego rozwiązania do monitorowania prądu przemiennego? Przekaźnik monitorowania prądu M3056 z funkcją normalnego zamknięcia (otwarcia styku) został specjalnie zaprojektowany do skutecznej ochrony instalacji elektrycznych, monitorowania pracy maszyn i automatyzacji systemów przemysłowych i domowych.

Urządzenie to działa na zasadzie bezkontaktowego wykrywania indukcyjnego. Do pomiaru wykorzystuje wewnętrzny transformator, dzięki czemu monitorowany przewód fazowy można po prostu przewlec przez otwór o średnicy 10 mm w korpusie urządzenia. Nie jest wymagane skomplikowane okablowanie szeregowe ani przerywanie kabla zasilającego. Główną zaletą jest to, że urządzenie nie wymaga zewnętrznego zasilania, ponieważ jest zasilane indukcyjnie bezpośrednio z prądu przepływającego przez odbiornik.


Zasada działania:

Za pomocą precyzyjnego potencjometru wieloobrotowego można łatwo ustawić żądany próg prądu (w zakresie od 0,2 do 30 A AC).
Przekroczenie prądu: Gdy tylko płynący prąd przekroczy ustawiony próg, styki wyjściowe K1-K2 otwierają się natychmiast (logika otwarcia styku NC).
Spadek prądu: Jeśli prąd spadnie poniżej ustawionego limitu, styki K1-K2 powracają do pierwotnego stanu i pozostają zwarte (zamknięte).


Główne zalety przekaźnika prądowego M3056:

-W pełni autonomiczna praca: działa bez dodatkowego zasilania - oszczędność miejsca w szafie i uproszczenie okablowania.
-Wysoka dokładność i szybkość.
-Bezpieczne wykrywanie indukcyjne: galwaniczna izolacja mierzonego obwodu od styku przełączającego zapewnia maksymalne bezpieczeństwo.
Wysoka odporność na przeciążenia: przekaźnik może obsługiwać krótkotrwałe maksymalne przeciążenia do 100%.
-Niska histereza: bardzo stabilne przełączanie dzięki niskiej histerezie (? 2%), która zapobiega niepożądanym oscylacjom styków przy wartościach zbliżonych do ustawionego limitu.


Parametry techniczne:

-Model: M3056
-Typ wyjścia: normalnie zamknięte (NC), zaciski K1-K2
-Zakres prądu wejściowego AC: 0,2 do 30 A AC
-Ustawienie progu: Potencjometr wieloobrotowy
-Zasilanie: brak zasilania zewnętrznego (indukcyjne z mierzonego przewodu)
-Znamionowe obciążenie styków: ? 0,3 A przy 240 V AC/DC Rezystancja styków (K1-K2): 4 Ohm.
-Prąd upływu: ? 0,1 A
-Dokładność pomiaru: 1%
-Histereza: ? 2%
-Czas reakcji: ? 200 ms
-Średnica otworu na przewód: 10 mm
-Poziom ochrony: IP30
-Temperatura pracy: -20? do +60?
-Wymiary: 65 × 25 × 47 mm

Zapewnij swoim przewodom i maszynom profesjonalny, autonomiczny nadzór. Dzięki przekaźnikowi wykrywającemu prąd M3056 otrzymujesz precyzyjne i niezawodne zabezpieczenie przed przeciążeniem, które nie potrzebuje ani wata mocy zewnętrznej, aby wykonać swoją pracę.
