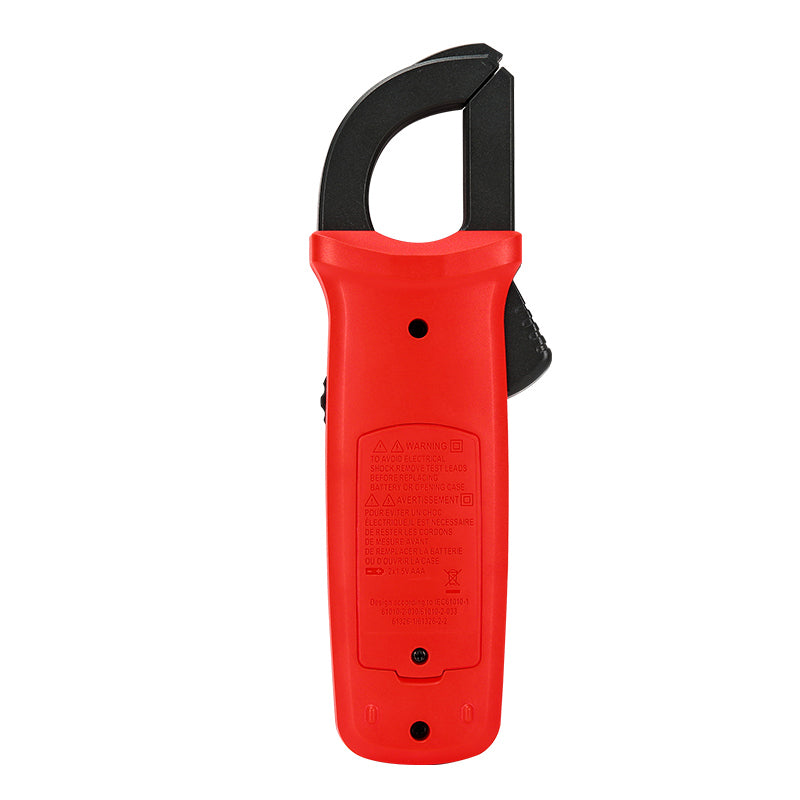

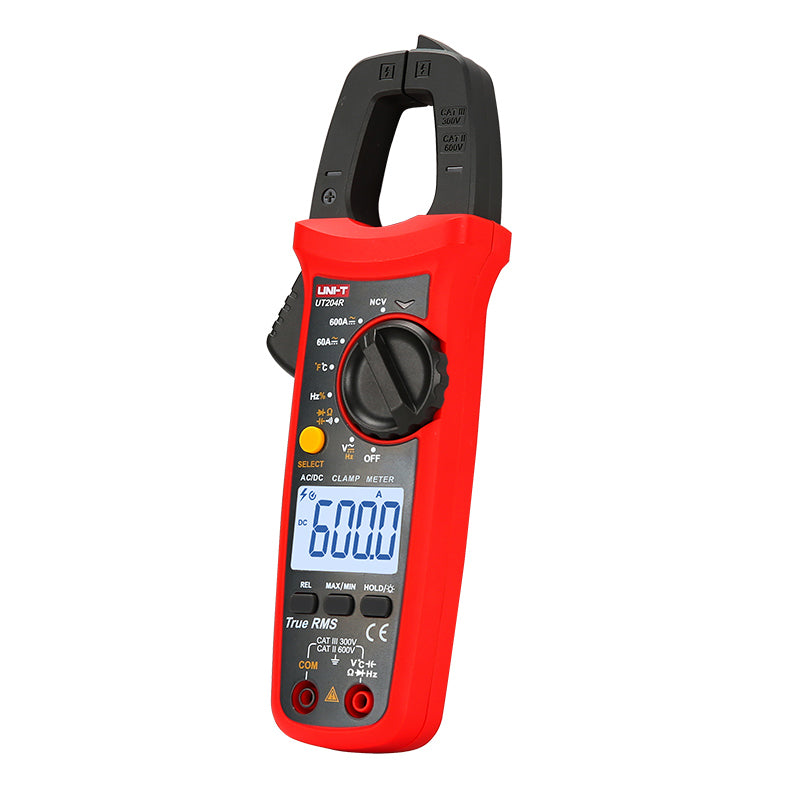

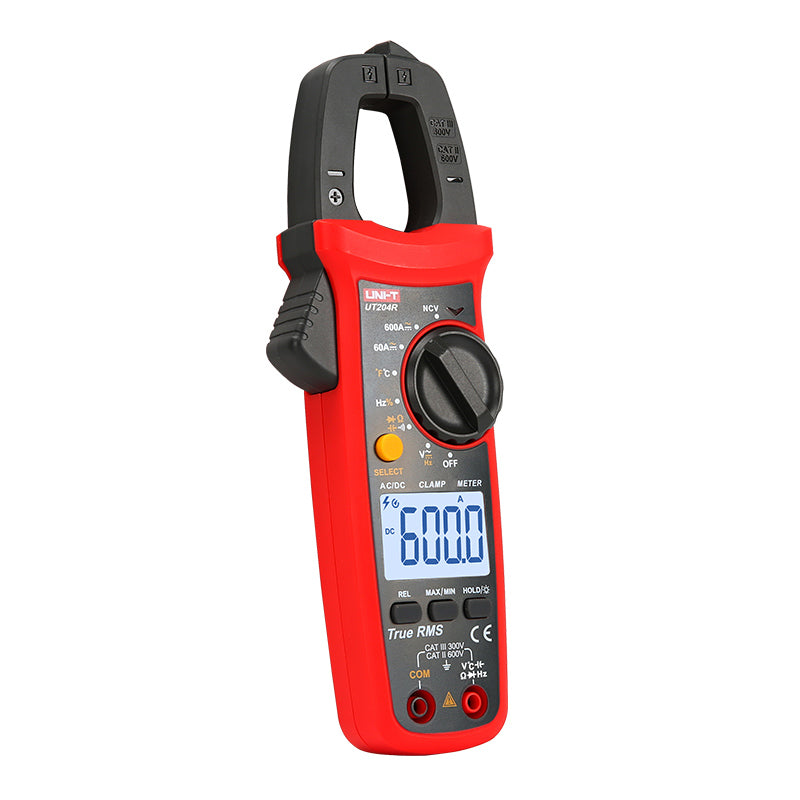

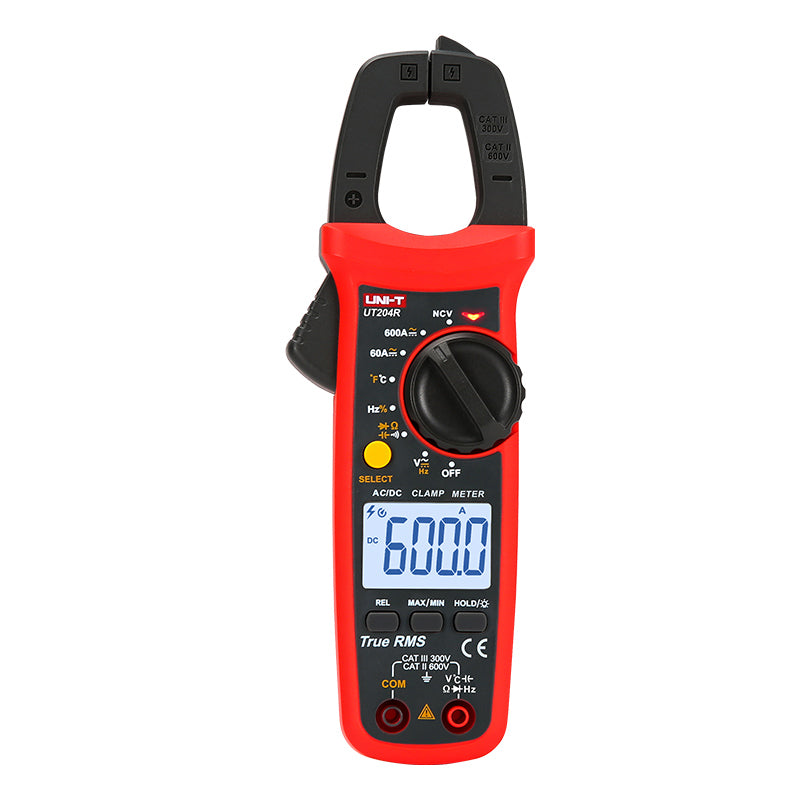

Multimetr cęgowy UNI-T UT204R

Na ten produkt udzielamy 3-letniej gwarancji. Cyfrowy miernik cęgowy UT204R służy do pomiaru napięć AC i DC do 600V, prądów AC i DC do 600A oraz częstotliwości od 10Hz do 60kHz dla napięć LV do 600V i od 10Hz do 10MHz dla napięć MV. We wszystkich zakresach posiada zabezpieczenie przed napięciami większymi niż 600V oraz alarm dźwiękowy i optyczny. Czterocyfrowy wyświetlacz wielosegmentowy o wymiarach 37 x 25 mm z podświetleniem i szybką częstotliwością odświeżania (3 razy/s). Bezdotykowe wykrywanie pola elektrycznego (NCV) umożliwia wykrywanie przewodów pod napięciem w dwóch czułościach -EFLo i - EFHi dla niskiego napięcia 110V/50/60Hz i 230V/50/60Hz. Dołączona osłona końcówki sondy na przewodach testowych umożliwia pomiary na liniach dystrybucyjnych niskiego napięcia CAT III bez ryzyka powstania łuku elektrycznego. Bez osłony końcówki pomiarowej, kable testowe mogą być mierzone tylko na liniach dystrybucyjnych CAT II LV. Dzięki dołączonej termoparze typu K (niklowo-chromowo-niklowo-krzemowy czujnik temperatury) możliwe są pomiary temperatury w zakresie od -40°C do 1000°C.
Zasilanie bateryjne 2szt 1,5V R03. Pobór prądu przez miernik wynosi ok. 1,8 mA. Układ posiada funkcję automatycznego oszczędzania energii. Pobór prądu w trybie uśpienia wynosi <11µA, co skutecznie wydłuża żywotność baterii do około 400 godzin.


Parametry produktu:

- Pomiar napięcia, prądu i częstotliwości wysokiego napięcia do 600 V
- pomiar częstotliwości 10Hz do 10MHz
- pomiar pojemności od 60nF do 60mF
- pomiar temperatury -40 do +1000°C
- Stosunek (względny) pomiarów napięcia i pojemności
- wyświetlacz wielosegmentowy i alarm dźwiękowy/wizualny
- ochrona przed napięciami większymi niż 600V we wszystkich zakresach
- bezdotykowe wykrywanie przewodów pod napięciem
- automatyczne przełączanie zakresów
- Dokładność pomiarów prądu i napięcia jest gwarantowana w zakresie od 1% do 100% zakresów


Parametry techniczne:

1. pomiar prądu AC ( zakresy / rozdzielczość / dokładność ):

60.00A / 0.010A / 50Hz ~ 100Hz ±(2.0%+5)
600.0A / 0.100A / 50Hz ~ 100Hz ±(2.0%+5)
- Dokładność monitorowania częstotliwości dla pomiaru prądu przemiennego w zakresie od 50 do 100 Hz wynosi ±(1,0%+5) przy rozdzielczości 0,1 Hz.
- Ochrona przed przeciążeniem przy 620A


2. Pomiar prądu stałego (zakresy / rozdzielczość / dokładność):

60.00A / 0.010A / ±(2.0%+5)
600.0A / 0.100A / ±(2.0%+5)
- Zabezpieczenie przed przeciążeniem przy 620A


3. Pomiar napięcia AC (zakres / rozdzielczość / dokładność):

6,000V / 0.001V / 10Hz ~ 10kHz ±(1.0%+5)
60.00V / 0.010V / 10Hz ~ 10kHz ±(0.8%+5)
600.0V / 0.100V / 10Hz ~ 10kHz ±(0.8%+5)
- Dokładność monitorowania częstotliwości dla pomiarów napięcia AC od 10Hz do 60kHz ±(0,5%+2) przy rozdzielczości od 0,01Hz do 0,01kHz
- ochrona przed przeciążeniem przy 600Vrms
- impedancja wejściowa ok. 10MG?


4. Pomiar napięcia DC (zakres / rozdzielczość / dokładność):

600.0mV / 0.100mV / ±(0.7%+3)
6.000V / 0.001V / ±(0.5%+2)
60.00V / 0.010V / ±(0.5%+2)
600.0V / 0.100V / ±(0.5%+2)
- impedancja wejściowa ok. 10M?
- ochrona przed przeciążeniem przy 600Vrms


5. Pomiar rezystancji (zakresy / rozdzielczość / dokładność):

600.0? / 0.1? / ±(1.0%+2)
6,000k? / 0.001k? / ±(0.8%+2)
60.00k? / 0.01k? / ±(0.8%+2)
600,0k? / 0,1k? / ±(0,8%+2)
6.000M? / 0.001M? / ±(2.5%+5)
60.00M? / 0.01M? / ±(2.5%+5)
- Zabezpieczenie przed przeciążeniem przy 600 Vrms
- Napięcie obwodu otwartego ok. 1V


6. Pomiar pojemności (zakresy / rozdzielczość / dokładność):

60.00nF / 0.01nF / ±(4.0%+5)
600.0nF / 0.1nF / ±(4.0%+5)
6,000µF / 0.001µF / ±(4.0%+5)
60.00µF / 0.01µF / ±(4.0%+5)
600.0µF / 0.1µF / ±(4.0%+5)
6.000mF / 0.001mF / ±10.0%
60.00mF / 0.01mF / ±10.0%
- Ochrona przed przeciążeniem przy 600 Vrms


7. Pomiar temperatury (zakresy / rozdzielczość / dokładność):

-40°C do +40°C / 1°C / ± 4°C
+40°C do +500°C / 1°C / ±(1,5%+5)
+500°C do +1000°C / 1°C / ±(2,0%+5)

-40°F do +104°F / 1°F / ±6°F
104°F do +932°F / 1°F / ±(2,0+6)
+932°F do +1832°F / 1°F / ±(2,5%+4)


8. Pomiary częstotliwości i napełnienia (zakresy/rozdzielczość/dokładność):

Częstotliwość: 10Hz do 10MHz / 0,01Hz do 0,01MHz / ±(0,1% + 4)
Wypełnienie: 0,1 do 99,9% / 0,1% / ±(3,0% + 5)

- Uwaga 1 ) Czułość pomiaru:
?100kHz: 200mVrms ? amplituda wejściowa ? 30V RMS
>100kHz~1MHz: 600mV RMS ? amplituda wejściowa ? 30V RMS
>1MHz~10MHz: 1V RMS ? amplituda wejściowa ? 30V RMS

- Uwaga 2) Pomiar wypełnienia (współczynnika wypełnienia) ma zastosowanie tylko dla fali prostokątnej ?10kHz, amplituda: 1V p-p
Częstotliwość ? 1kHz Współczynnik pracy (wypełnienie): 10,0%~95,0%
Częstotliwość > 1 kHz Współczynnik pracy (wypełnienie): 30,0%~70,0%
- Ochrona przed przeciążeniem przy 600 Vrms


9 Kontrola ciągłości obwodu:

- Gdy zmierzona rezystancja jest mniejsza niż 10?, brzęczyk emituje sygnał ciągłości obwodu.
- gdy zmierzona rezystancja jest większa niż 31?, sygnał rozłączonego obwodu nie powoduje włączenia brzęczyka.
- Niepewność między 10? a 31?
- napięcie obwodu otwartego około 2,0V
- pomiar na zakresie 600?
- Zabezpieczenie przed przeciążeniem przy 600 Vrms


10. Pomiary diod:

- w kierunku przepustowym spadek napięcia na złączu półprzewodnikowym jest mniejszy lub równy 2V
- dla złącza krzemowego typowy spadek napięcia wynosi od 0,5 do 0,8 V
- napięcie obwodu otwartego około 4,0 V
- pomiary w zakresie 6000V


11. Bezkontaktowe wykrywanie pola elektrycznego (NCV):

- umożliwia wykrywanie przewodów pod napięciem w dwóch czułościach -EFLo i - EFHi dla niskiego napięcia 110V/50/60Hz i 230V/50/60Hz.


Inne parametry:

- pomiar wartości maksymalnych i minimalnych: tak
- pomiar w trybie względnym (ratio) dla pomiarów napięcia i pojemności: tak
- wstrzymanie danych ( HOLD ): tak
- wskaźnik niskiego poziomu baterii: tak
- automatyczne wyłączanie zasilania: tak
- zasilanie bateryjne 1,5 V (R03): 2 szt.
- rozmiar podświetlanego wyświetlacza: 37 mm x 25 mm
- Wymiary produktu: 215 mm x 63,5 mm x 36 mm
- waga netto produktu: 235 g
- kolor produktu: czerwony i szary


Zawartość opakowania:

- Multimetr cęgowy UT204R: 1 szt.
- Kable testowe: 1 para
- Termopara K do 1000°C: 1 szt.
- Bateria 1,5 V (R03): 2 szt.
- Instrukcja obsługi: 1szt


Opakowanie hurtowe:

- Standardowa ilość w kartonie: 40szt.
- standardowy rozmiar kartonu: 485 mm x 295 mm x 385 mm
- standardowa waga kartonu brutto: 16,7 kg


PRODUCENT: UNI-TREND
