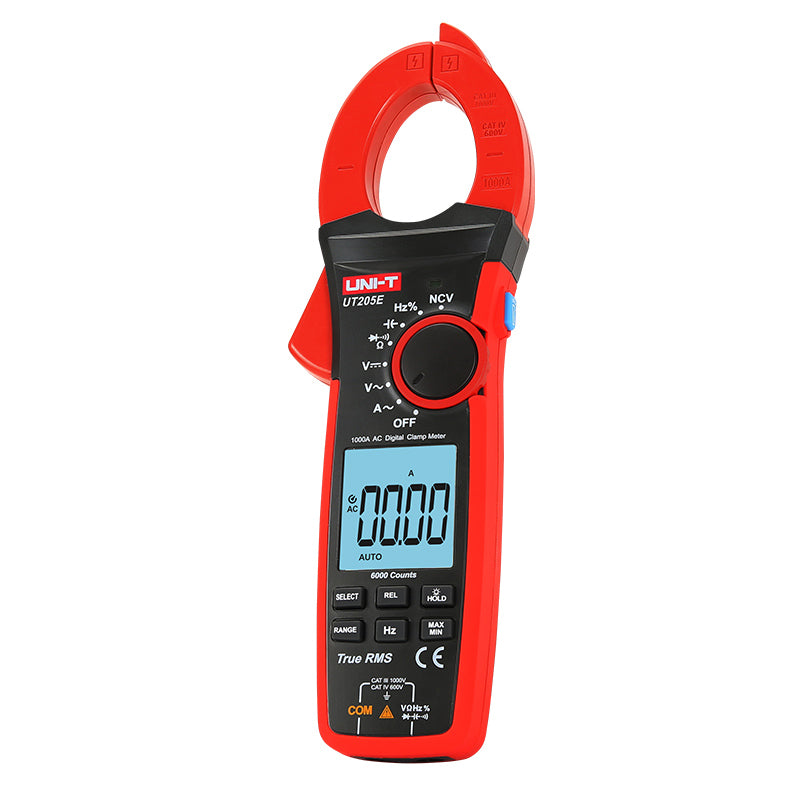

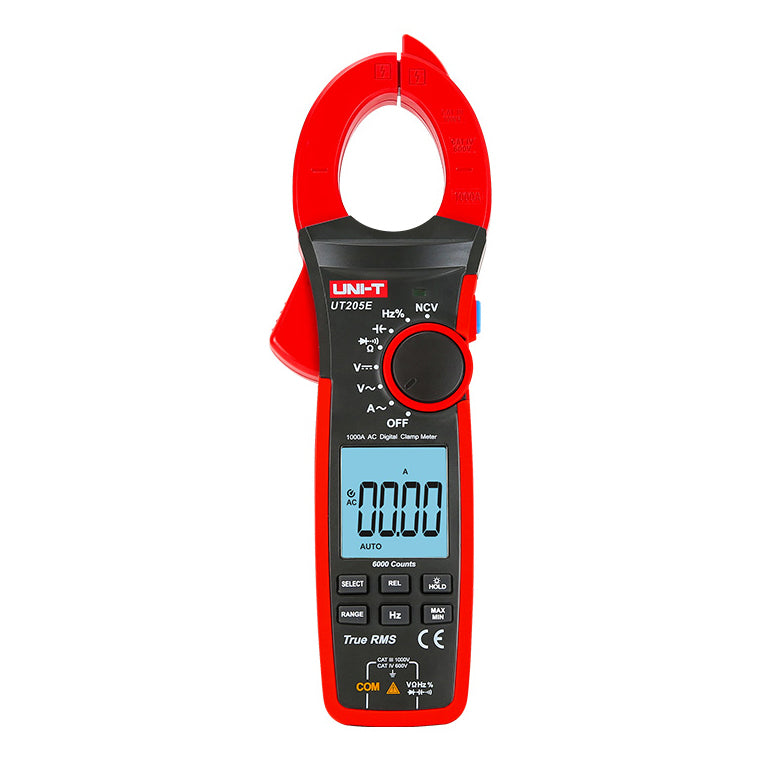

Multimetr cęgowy UNI-T UT205E

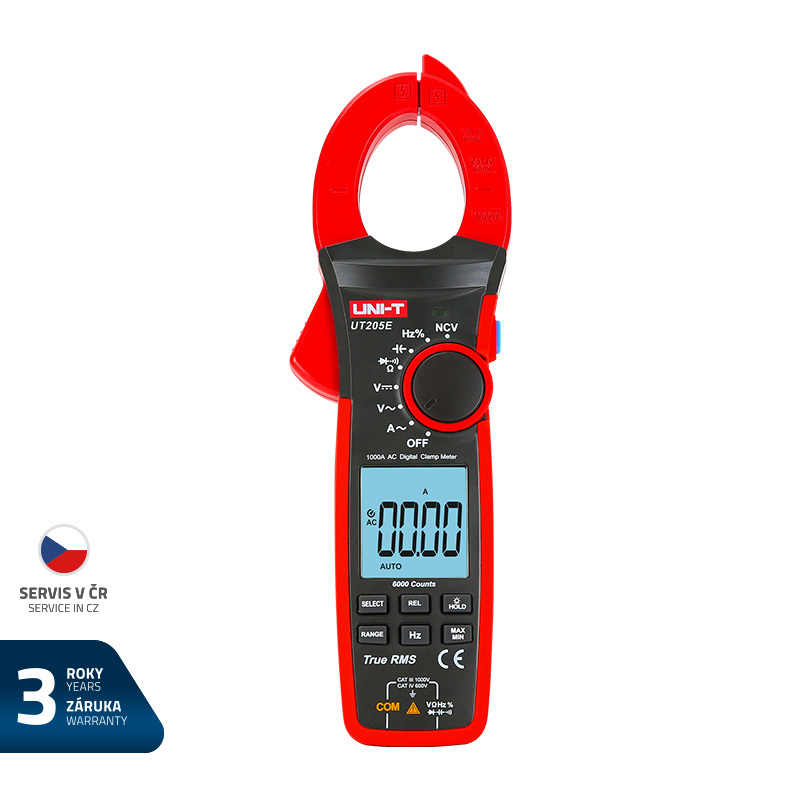

Ten produkt jest objęty 3-letnią gwarancją. Cyfrowy miernik cęgowy UT205E służy do pomiaru napięcia AC i DC do 1000V, prądu AC do 1000A i częstotliwości dla niskiego napięcia (LV) do 1000V w zakresie od 40Hz do 400Hz i dla prądu AC do 1000A w zakresie od 40Hz do 60Hz i dla niskiego napięcia (MV) 10Hz do 1MHz. Na wszystkich zakresach posiada zabezpieczenie przed napięciem większym niż 1000V oraz alarm dźwiękowy i optyczny. Czterocyfrowy, wielosegmentowy, podświetlany wyświetlacz o wymiarach 43 x 45 mm z szybką częstotliwością odświeżania (3 razy/s). Maksymalna wartość wyświetlana to 6000. Otwór szczęk umożliwia pomiary na kablach o średnicy do 42 mm. Bezdotykowe wykrywanie pola elektrycznego (NCV) umożliwia wykrywanie przewodów pod napięciem. Dołączona osłona końcówki sondy na przewodach testowych umożliwia pomiary na liniach niskiego napięcia CAT III bez ryzyka powstania łuku elektrycznego. Bez osłony końcówki pomiarowej kable testowe mogą być mierzone tylko na liniach dystrybucyjnych niskiego napięcia CAT II (np. gniazda 230 V). Czujnik jest czułą indukcyjną pętlą prądową. Zasilanie bateryjne 3szt 1,5V R03. Moc wejściowa miernika wynosi ok. 1,8 mA. Miernik posiada funkcję automatycznego oszczędzania energii - po 15 minutach przechodzi w tryb uśpienia, gdy zużywa tylko <50µA, skutecznie wydłużając żywotność baterii. Funkcję oszczędzania energii można wyłączyć.


Parametry produktu:

- Pomiar napięcia AC/DC i prądu AC, rezystancji, diod, ciągłości, pojemności
- automatyczne wyświetlanie polaryzacji
- pomiar częstotliwości prądów do 1000 A w zakresie od 40 do 60 Hz i niskiego napięcia (LV) do 1000 V w zakresie od 40 do 400 Hz
- pomiar częstotliwości niskiego napięcia (mn) w zakresie od 10 Hz do 1 MHz
- pomiary pojemności od 60nF do 60mF
- stosunek (względny) pomiarów napięcia i pojemności
- wyświetlacz wielosegmentowy i alarm dźwiękowy/wizualny
- ochrona przed napięciami większymi niż 1000V we wszystkich zakresach
- Funkcja NCV - bezdotykowe wykrywanie przewodów pod napięciem
- funkcja pomiaru częstotliwości/cyklu pracy
- wybór automatycznego lub ręcznego przełączania zakresów
- wbudowana latarka
- Dokładność pomiaru prądu i napięcia jest gwarantowana przy użyciu zakresu od 5% do 100% zakresu, jeśli ?5% zakresu, należy zmienić zakres


Parametry techniczne:

1. pomiar prądu AC ( zakresy / rozdzielczość / dokładność ):

60.00A / 0.010A / 40Hz ~ 400Hz ±(2.0%+9)
600.0A / 0.100A / 40Hz ~ 400Hz ±(2.0%+5)
1000,0A / 1A / 40Hz ~ 400Hz ±(2,0%+5)
- Dokładność monitorowania częstotliwości przy pomiarze prądu przemiennego w zakresie od 40 do 60 Hz wynosi ±(0,1%+3) przy rozdzielczości 0,1 Hz.
- Ochrona przed przeciążeniem przy 1000A


2. Pomiar napięcia AC (zakres / rozdzielczość / dokładność):

6000V / 0.001V / 40Hz ~ 400Hz ±(1.2%+3)
60.00V / 0.010V / 40Hz ~ 400Hz ±(1.2%+3)
600.0V / 0.100V / 40Hz ~ 400Hz ±(1.0%+8)
1000.0V / 1V / 40Hz ~ 400Hz ±(1.0%+8)
- Dokładność monitorowania częstotliwości przy pomiarze napięcia AC w zakresie od 40 Hz do 400 Hz ±(0,1%+3) przy rozdzielczości 0,1 Hz
- ochrona przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 10MG?


3. Pomiar napięcia DC (zakres / rozdzielczość / dokładność):

600.0mV / 0.100mV / ±(0.8%+3)
6.000V / 0.001V / ±(0.5%+3)
60.00V / 0.010V / ±(0.5%+3)
600.0V / 0.100V / ±(0.5%+3)
1000.0V / 1V / ±(0.5%+3)
- Impedancja wejściowa ok. 10 M?
- Zabezpieczenie przed przeciążeniem przy 1000Vrms


4. Pomiar rezystancji (zakresy / rozdzielczość / dokładność):

600.0? / 0.1? / ±(1.0%+3)
6,000k? / 0.001k? / ±(1.0%+2)
60.00k? / 0.01k? / ±(1.0%+2)
600,0k? / 0,1k? / ±(1,0%+2)
6.000M? / 0.001M? / ±(2.0%+8)
60.00M? / 0.01M? / ±(2.0%+8)
- Zabezpieczenie przed przeciążeniem przy 1000 Vrms
- Napięcie obwodu otwartego ok. 1V


5. Kontrola ciągłości obwodu:

- Gdy zmierzona rezystancja jest mniejsza niż 30?, sygnał ciągłości obwodu uruchamia brzęczyk.
- gdy zmierzona rezystancja jest większa niż 70?, sygnał rozłączonego obwodu nie emituje sygnału dźwiękowego.
- Niepewność między 31? a 69?
- napięcie obwodu otwartego około 1,0V
- pomiar na zakresie 600?, z rozdzielczością 0,1?
- ochrona przed przeciążeniem przy 1000 Vrms


6. Pomiary diod:

- w kierunku przepustowym spadek napięcia na złączu półprzewodnikowym jest mniejszy lub równy 2V
- dla złącza krzemowego typowy spadek napięcia wynosi od 0,5 do 0,8V
- napięcie obwodu otwartego około 3,0 V
- pomiary w zakresie 6000V, z rozdzielczością 0,001V


7. Pomiary pojemności ( zakresy/rozdzielczość/dokładność ):

60.00nF / 0.01nF / ±(4.0%+25)
600.0nF / 0.1nF / ±(4.0%+5)
6,000µF / 0.001µF / ±(4.0%+5)
60.00µF / 0.01µF / ±(4.0%+5)
600.0µF / 0.1µF / ±(4.0%+5)
6.000mF / 0.001mF / ±10.0%+9
60.00mF / 0.01mF / ±10.0%+9
- Ochrona przed przeciążeniem przy 1000 Vrms


8. Pomiar częstotliwości i cykl pracy (wypełnienie) (zakresy/rozdzielczość/dokładność):

Częstotliwość: 10Hz do 1MHz / 0,01Hz do 1kHz / ±(0,1% + 3)
Wypełnienie: 10% do 99,0% / 0,1% / ±(2,6% + 7)

- Uwaga 1 ) Czułość pomiaru:
10Hz do 100kHz: 250mVrms ? amplituda wejściowa ? 20V RMS
100kHz do 10MHz: 600mV RMS ? amplituda wejściowa ? 20V RMS

- Uwaga 2 ) Pomiar wypełnienia (współczynnika wypełnienia) ma zastosowanie tylko dla fali prostokątnej od 10 Hz do 10 kHz:
2Vpp ? amplituda wejściowa ? 20V p-p

- ochrona przed przeciążeniem przy 1000 Vrms


9. Bezdotykowe wykrywanie pola elektrycznego (NCV):

- Umożliwia wykrywanie przewodów pod napięciem - wraz ze wzrostem intensywności wykrytego napięcia brzęczyk zaczyna emitować dźwięk o wyższej wartości, a dioda LED zaczyna migać.


Inne parametry:

- Pomiar wartości maksymalnej i minimalnej: tak
- pomiar w trybie względnym (proporcji) dla pomiarów napięcia i pojemności: tak
- wstrzymanie danych ( HOLD ): tak
- wskaźnik niskiego poziomu baterii: tak
- automatyczne wyłączanie zasilania: tak
- Zasilanie bateryjne 1,5 V (R03): 2 szt.
- rozmiar podświetlanego wyświetlacza: 43 x 45 mm
- wymiary produktu: 272 x 81 x 43,5 mm
- waga netto produktu: 465g
- kolor produktu: czerwony i szary


Zawartość opakowania:

- Multimetr cęgowy UT205E: 1 szt.
- Kable testowe: 1 para
- Baterie 1,5 V (R03): 3 szt.
- Instrukcja obsługi: 1szt


Opakowanie hurtowe:

- Standardowa ilość w kartonie: 10szt
- standardowy rozmiar kartonu: 355 mm x 330 mm x 315 mm
- standardowa waga kartonu brutto: 7,1 kg


PRODUCENT: UNI-TREND
