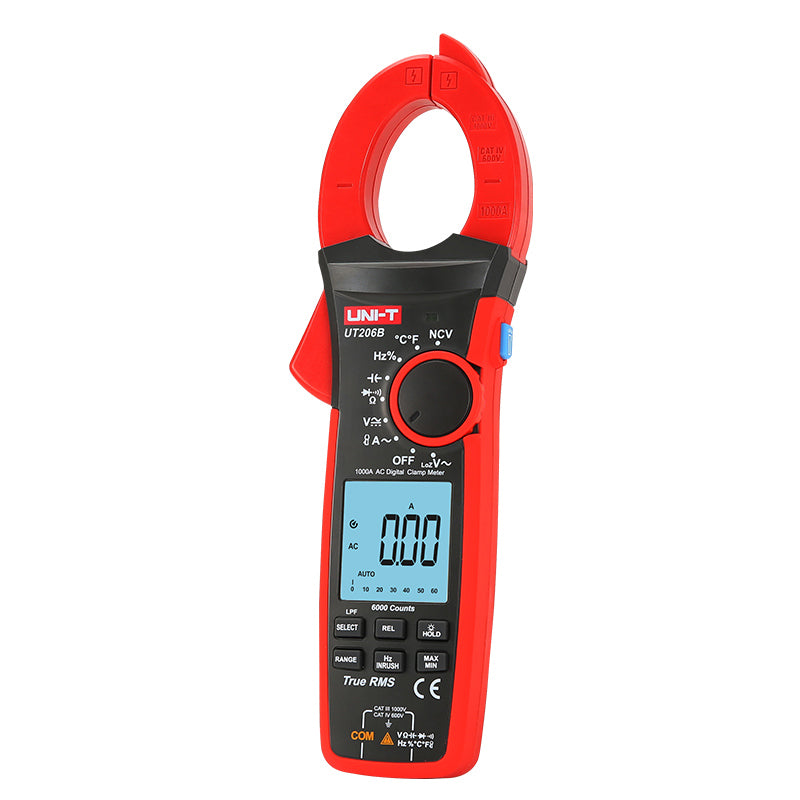

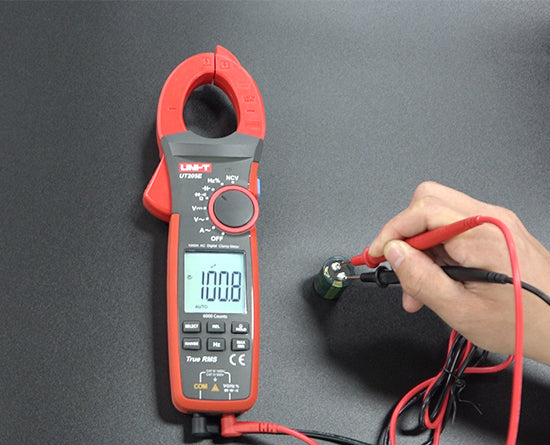

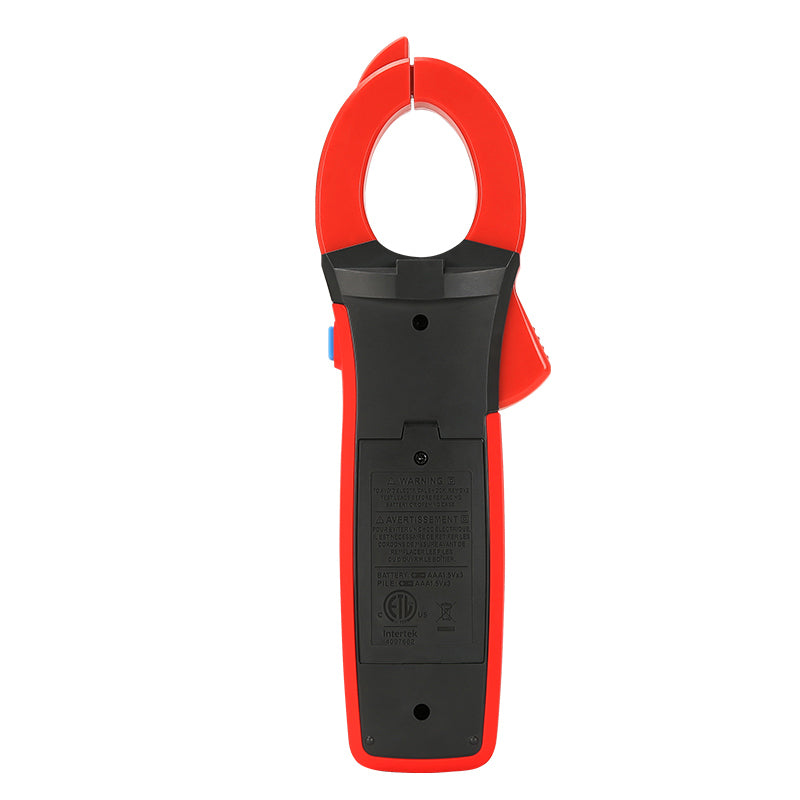

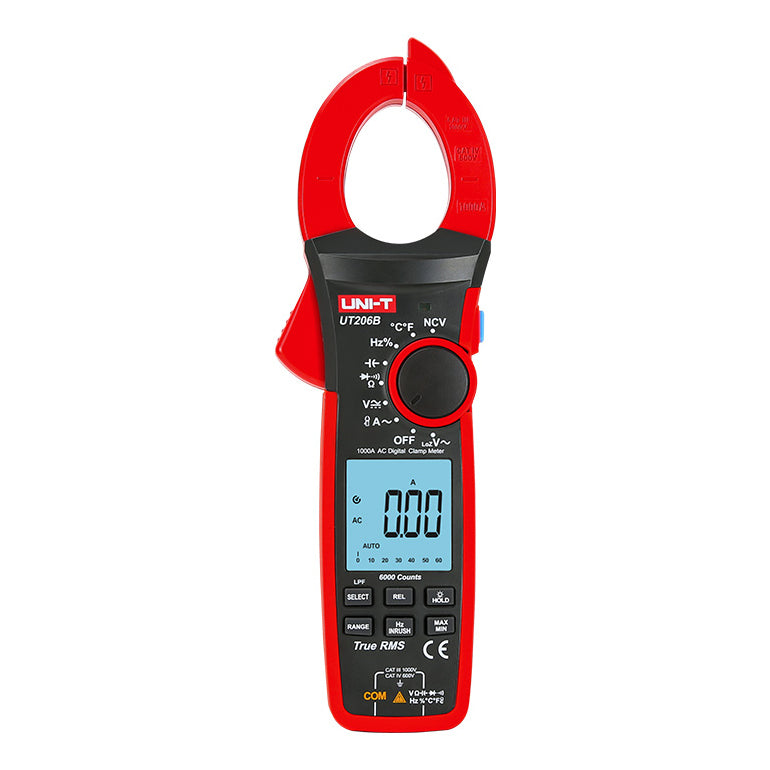

Multimetr cęgowy UNI-T UT206B

Produkt objęty jest 3-letnią gwarancją. Cyfrowy miernik cęgowy UT206B służy do pomiaru napięć AC i DC do 1000V, prądów AC do 1000A oraz częstotliwości dla niskiego napięcia (LV) do 1000V w zakresie od 40Hz do 400Hz i dla prądu AC do 1000A w zakresie od 40Hz do 60Hz oraz dla niskiego napięcia (MV) od 10Hz do 1MHz. Na wszystkich zakresach posiada zabezpieczenie przed napięciem większym niż 1000V oraz alarm dźwiękowy i optyczny. Czterocyfrowy, wielosegmentowy, podświetlany wyświetlacz o wymiarach 43 x 45 mm z szybką częstotliwością odświeżania (3 razy/s). Maksymalna wartość wyświetlana to 6000. Wyświetlacz zawiera analogową 31-częściową skalę (bargraf). Otwór szczęk umożliwia pomiary na kablach o średnicy do 42 mm. Bezkontaktowe wykrywanie pola elektrycznego (NCV) umożliwia wykrywanie przewodów pod napięciem. Dołączona osłona końcówki sondy na przewodach testowych umożliwia pomiary na liniach niskiego napięcia CAT III bez ryzyka powstania łuku elektrycznego. Bez osłon na wtykach, przewody testowe mogą być mierzone tylko na liniach dystrybucyjnych niskiego napięcia CAT II (np. gniazda 230V). Dzięki dołączonej termoparze typu K (niklowo-chromowo-niklowo-krzemowy czujnik temperatury) możliwe są pomiary temperatury w zakresie od -40°C do 1000°C. Czujnik jest czułą indukcyjną pętlą prądową. Istnieje możliwość zakupu elastycznej pętli do pomiaru prądów do 3000A. Zasilanie bateryjne 3szt 1,5V R03. Pobór prądu przez miernik wynosi ok. 1,8 mA. Miernik posiada funkcję automatycznego oszczędzania energii - po 15 minutach przechodzi w tryb uśpienia, gdy zużywa tylko <50µA, skutecznie wydłużając żywotność baterii. Funkcję oszczędzania energii można wyłączyć.


Parametry produktu:

- Pomiar napięcia AC/DC i prądu AC, rezystancji, diod, ciągłości, pojemności
- automatyczne wyświetlanie polaryzacji
- pomiar częstotliwości prądów i niskich napięć (LV) do 1000 V w zakresie od 40 do 400 Hz
- pomiar częstotliwości niskiego napięcia (mn) w zakresie od 10Hz do 1MHz
- pomiar pojemności od 60nF do 60mF
- Pomiar temperatury w zakresie od -40 do +1000°C za pomocą dołączonej termopary typu K
- stosunek (względny) pomiarów napięcia i pojemności
- wielosegmentowy wyświetlacz i alarm dźwiękowy/wizualny
- ochrona przed napięciami większymi niż 1000 V w różnych zakresach
- Funkcja NCV - bezdotykowe wykrywanie przewodów pod napięciem
- funkcja pomiaru LoZ V~ przy niskiej impedancji wejściowej (ok. 2k?) przyrządu
- Funkcja INRUSH - pomiar stanów nieustalonych o długości do 100 ms - prąd rozruchowy podczas przełączania urządzenia do 3000 A z dodatkową pętlą elastyczną
- Funkcja LPF ACV - pomiar napięcia AC z filtrem nf (ok. 2,5kHz) na falownikach o zmiennej częstotliwości
- funkcja pomiaru częstotliwości/cyklu pracy
- wybór automatycznego lub ręcznego przełączania zakresów
- wbudowana latarka
- Dokładność pomiaru prądu i napięcia jest gwarantowana przy użyciu zakresu od 5% do 100% zakresu, jeśli ?5% zakresu, zakres musi zostać zmieniony


Parametry techniczne:

1. pomiar prądu AC ( zakresy / rozdzielczość / dokładność ):

60.00A / 0.010A / 40Hz ~ 400Hz ±(2.0%+9)
600.0A / 0.100A / 40Hz ~ 400Hz ±(2.0%+5)
1000,0A / 1A / 40Hz ~ 400Hz ±(2,0%+5)
- Dokładność monitorowania częstotliwości podczas pomiaru prądu przemiennego w zakresie od 40 Hz do 400 Hz wynosi ±(0,1%+3) przy rozdzielczości 0,1 Hz.
- Ochrona przed przeciążeniem przy 1000A


2. Pomiar prądu rozruchowego AC (zakresy / rozdzielczość / dokładność):

60.00A / 0.010A / 40Hz ~ 400Hz ±(10.0%+10)
600.0A / 0.100A / 40Hz ~ 400Hz ±(10.0%+10)
1000.0A / 1A / 40Hz ~ 400Hz ±(10.0%+10)
- Ochrona przed przeciążeniem przy 1000A

z elastyczną pętlą prądową
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300.0A / 0.100A / 40Hz ~ 400Hz ±(10.0%+10)
3000.0A / 1A / 40Hz ~ 400Hz ±(10.0%+10)
- Ochrona przed przeciążeniem przy 3000A


3. Pomiar napięcia AC (zakres/rozdzielczość/dokładność):

6,000V / 0.001V / 40Hz ~ 400Hz ±(1.2%+3)
60.00V / 0.010V / 40Hz ~ 400Hz ±(1.2%+3)
600.0V / 0.100V / 40Hz ~ 400Hz ±(1.0%+8)
1000.0V / 1V / 40Hz ~ 400Hz ±(1.0%+8)
- Dokładność monitorowania częstotliwości przy pomiarze napięcia AC w zakresie od 40 Hz do 400 Hz ±(0,1%+3) przy rozdzielczości 0,1 Hz
- ochrona przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 10MG?


4. LPF AC V (pomiar z filtrem dolnoprzepustowym ok. 2,5kHz)
( zakres/rozdzielczość/dokładność ):
600.0V / 0.1V / ±(2.0%+5)
1000.0V / 1V / ±(2.0%+5)
- Zabezpieczenie przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 10MG?


5. LPF AC V (pomiar niskiej impedancji wejściowej ok. 2k?)
( zakres/rozdzielczość/dokładność ):
600.0V / 0.1V / ±(2.0%+5)
1000.0V / 1V / ±(2.0%+5)
- Zabezpieczenie przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 2k?


6. Pomiar napięcia DC (zakres / rozdzielczość / dokładność):

600.0mV / 0.100mV / ±(0.8%+3)
6.000V / 0.001V / ±(0.5%+3)
60.00V / 0.010V / ±(0.5%+3)
600.0V / 0.100V / ±(0.5%+3)
1000.0V / 1V / ±(0.5%+3)
- Impedancja wejściowa ok. 10 M?
- Zabezpieczenie przed przeciążeniem przy 1000Vrms


7. Pomiar rezystancji (zakresy / rozdzielczość / dokładność):

600.0? / 0.1? / ±(1.0%+3)
6,000k? / 0.001k? / ±(1.0%+2)
60.00k? / 0.01k? / ±(1.0%+2)
600,0k? / 0,1k? / ±(1,0%+2)
6.000M? / 0.001M? / ±(2.0%+8)
60.00M? / 0.01M? / ±(2.0%+8)
- Zabezpieczenie przed przeciążeniem przy 1000 Vrms
- Napięcie obwodu otwartego ok. 1V


8. Kontrola ciągłości obwodu:

- Gdy zmierzona rezystancja jest mniejsza niż 30?, sygnał ciągłości obwodu uruchamia brzęczyk.
- gdy zmierzona rezystancja jest większa niż 70?, sygnał rozłączonego obwodu nie emituje sygnału dźwiękowego.
- Niepewność między 31? a 69?
- napięcie obwodu otwartego około 1,0V
- pomiar na zakresie 600?, z rozdzielczością 0,1?
- ochrona przed przeciążeniem przy 1000 Vrms


9. Pomiary diod:

- w kierunku przepustowym spadek napięcia na złączu półprzewodnikowym jest mniejszy lub równy 2V
- dla złącza krzemowego typowy spadek napięcia wynosi od 0,5 do 0,8V
- napięcie obwodu otwartego około 3,0 V
- pomiary w zakresie 6000V, z rozdzielczością 0,001V


10. Pomiary pojemności (zakresy/rozdzielczość/dokładność):

60.00nF / 0.01nF / ±(4.0%+25)
600.0nF / 0.1nF / ±(4.0%+5)
6,000µF / 0.001µF / ±(4.0%+5)
60.00µF / 0.01µF / ±(4.0%+5)
600.0µF / 0.1µF / ±(4.0%+5)
6.000mF / 0.001mF / ±10.0%+9
60.00mF / 0.01mF / ±10.0%+9
- Ochrona przed przeciążeniem przy 1000 Vrms


11. Pomiar temperatury (zakresy / rozdzielczość / dokładność):

-40°C do +300°C / 0,1°C / ±1,0°C+20
+300°C do +1000°C / 1°C / ±(1,0%+2)

-40°F do +572°F / 0,2°F / ±1,0%+40
+573°F do +1832°F / 1°F / ±(1,0%+4)


12. Pomiar częstotliwości i cykl pracy (wypełnienie) (zakresy/rozdzielczość/dokładność):

Częstotliwość: 10Hz do 1MHz / 0,01Hz do 1kHz / ±(0,1% + 3)
Wypełnienie: 10% do 99,0% / 0,1% / ±(2,6% + 7)

- Uwaga 1 ) Czułość pomiaru:
10Hz do 100kHz: 250mVrms ? amplituda wejściowa ? 20V RMS
100kHz do 10MHz: 600mV RMS ? amplituda wejściowa ? 20V RMS

- Uwaga 2 ) Pomiar wypełnienia (współczynnika wypełnienia) ma zastosowanie tylko dla fali prostokątnej od 10 Hz do 10 kHz:
2Vpp ? amplituda wejściowa ? 20V p-p

- ochrona przed przeciążeniem przy 1000 Vrms


13 Bezdotykowe wykrywanie pola elektrycznego (NCV):

- Umożliwia wykrywanie przewodów pod napięciem - wraz ze wzrostem intensywności wykrytego napięcia wyświetlanych będzie więcej segmentów wykresu słupkowego, a przy wyższych wartościach często rozlegać się będzie dźwięk brzęczyka, a dioda LED zacznie migać.


Inne parametry:

- pomiar wartości maksymalnej i minimalnej: tak
- pomiar w trybie względnym (ratio) dla pomiarów napięcia i pojemności: tak
- wstrzymanie danych ( HOLD ): tak
- wskaźnik niskiego poziomu baterii: tak
- automatyczne wyłączanie zasilania: tak
- Zasilanie bateryjne 1,5 V (R03): 2 szt.
- rozmiar podświetlanego wyświetlacza: 43 x 45 mm
- wymiary produktu: 272 x 81 x 43,5 mm
- waga netto produktu: 492g
- kolor produktu: czerwony i szary


Zawartość opakowania:

- Multimetr cęgowy UT206B: 1 szt.
- Kable testowe: 1 para
- Termopara K do 1000°C: 1 szt.
- Bateria 1,5 V (R03): 3 szt.
- Instrukcja obsługi: 1szt


Opakowanie hurtowe:

- Standardowa ilość w kartonie: 10szt.
- standardowy rozmiar kartonu: 355 mm x 330 mm x 315 mm
- standardowa waga kartonu brutto: 7,1 kg


PRODUCENT: UNI-TREND
