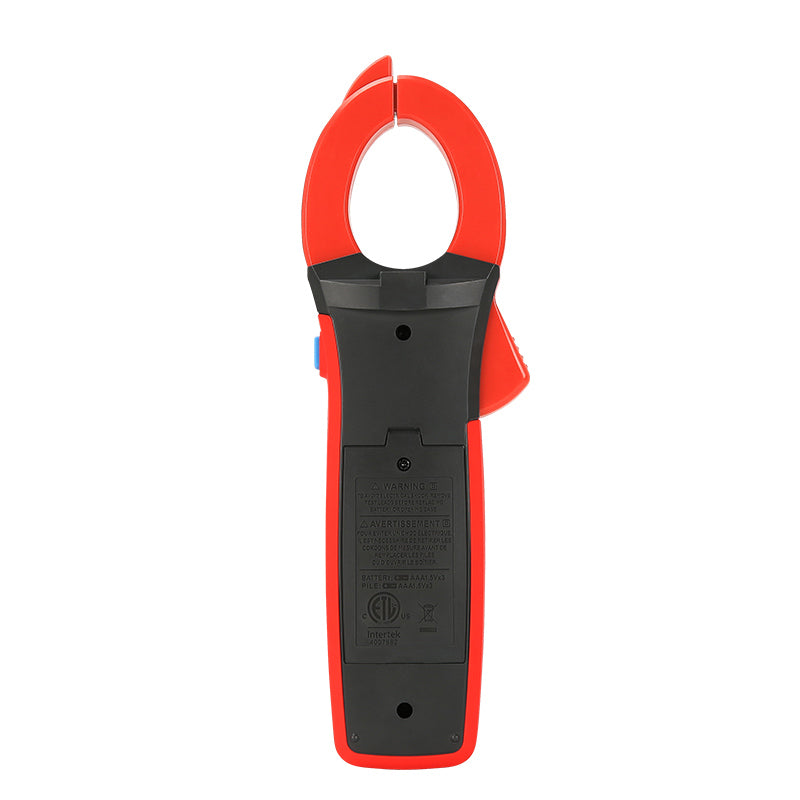

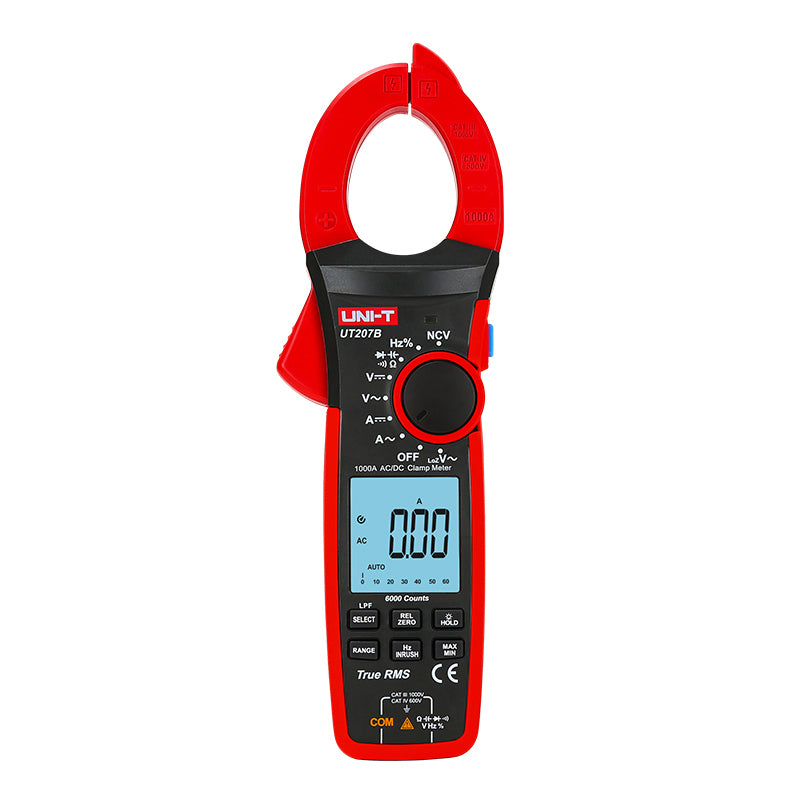

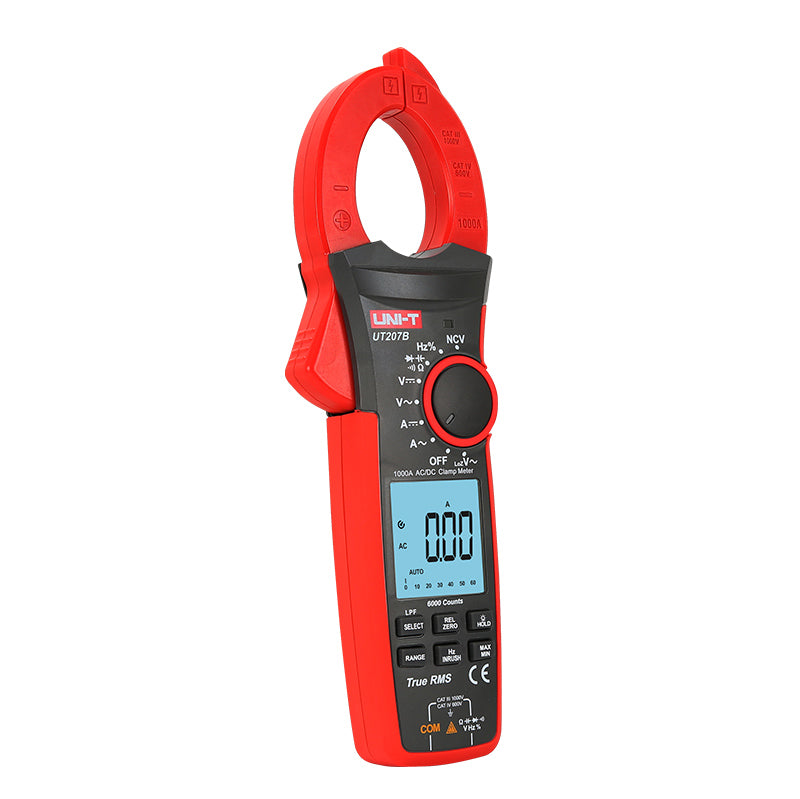

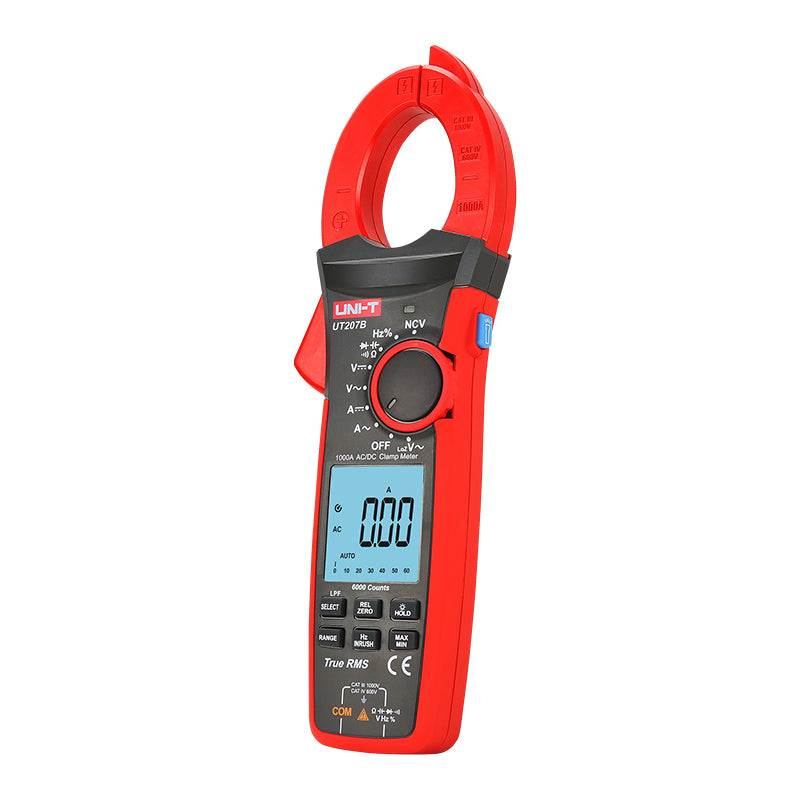

Multimetr cęgowy UNI-T UT207B

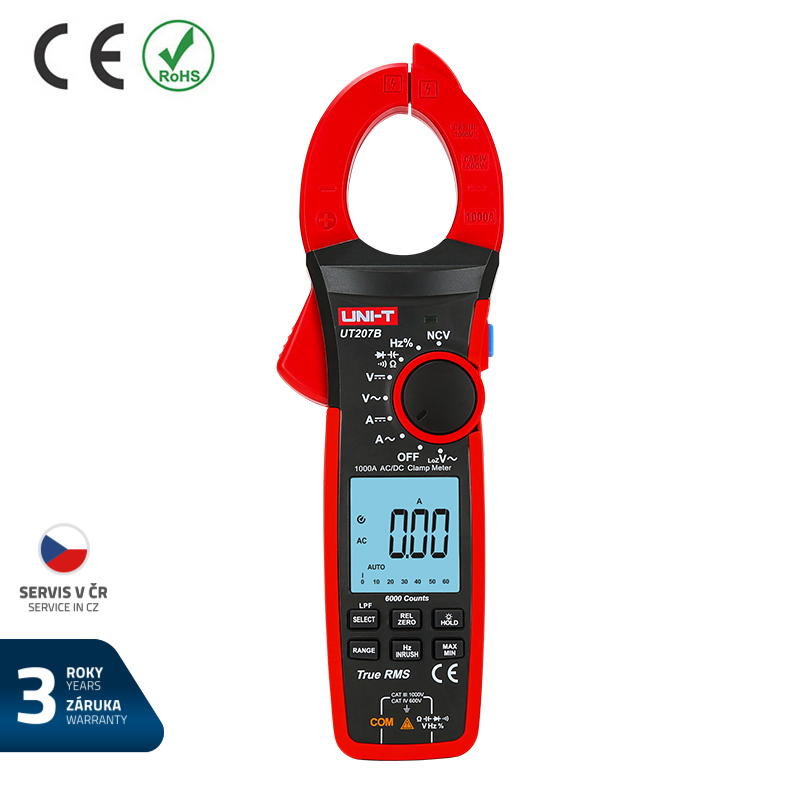

Produkt objęty jest 3-letnią gwarancją. Cyfrowy miernik cęgowy UT207B służy do pomiaru napięć AC i DC do 1000V, prądów AC i DC do 1000A oraz częstotliwości dla niskiego napięcia (LV) do 1000V i prądu do 1000A w zakresie od 40Hz do 400Hz, a dla niskiego napięcia (MV) od 10Hz do 1MHz. Na wszystkich zakresach posiada zabezpieczenie przed napięciami większymi niż 1000V oraz alarm dźwiękowy i optyczny. Czterocyfrowy, wielosegmentowy, podświetlany wyświetlacz o wymiarach 43 x 45 mm z szybką częstotliwością odświeżania (3 razy/s). Maksymalna wartość wyświetlana to 6000. Wyświetlacz zawiera analogową 31-częściową skalę (bargraf). Otwór szczęk umożliwia pomiary na kablach o średnicy do 42 mm. Bezkontaktowe wykrywanie pola elektrycznego (NCV) umożliwia wykrywanie przewodów pod napięciem. Dołączona osłona końcówki sondy na przewodach testowych umożliwia pomiary na liniach niskiego napięcia CAT III bez ryzyka powstania łuku elektrycznego. Bez osłony końcówki pomiarowej kable testowe mogą być mierzone tylko na liniach dystrybucyjnych niskiego napięcia CAT II (np. gniazda 230 V). Czujnik jest czułą sondą Halla. Można dokupić elastyczną pętlę do pomiaru prądów do 3000A. Zasilanie bateryjne 3szt 1,5V R03. Pobór prądu przez miernik wynosi ok. 1,8 mA. Miernik posiada funkcję automatycznego oszczędzania energii - po 15 minutach przechodzi w tryb uśpienia, gdy zużywa tylko <50µA, co skutecznie wydłuża żywotność baterii. Funkcję oszczędzania energii można wyłączyć.


Parametry produktu :

- Pomiar napięcia i prądu AC/DC, rezystancji, diod, ciągłości, pojemności
- automatyczne wyświetlanie polaryzacji
- pomiar częstotliwości prądów i niskich napięć (LV) do 1000 V w zakresie od 40 do 400 Hz
- pomiar częstotliwości niskiego napięcia (mn) w zakresie od 10Hz do 1MHz
- pomiar pojemności od 60nF do 60mF
- stosunek (względny) pomiarów napięcia i pojemności
- wyświetlacz wielosegmentowy i alarm dźwiękowy/wizualny
- ochrona przed napięciami większymi niż 1000V we wszystkich zakresach
- Funkcja NCV - bezdotykowe wykrywanie przewodów pod napięciem
- funkcja pomiaru LoZ V~ przy niskiej impedancji wejściowej (ok. 2k?) przyrządu
- Funkcja INRUSH - pomiar stanów nieustalonych o długości do 100 ms - prąd rozruchowy podczas przełączania urządzenia do 3000 A z dodatkową pętlą elastyczną
- Funkcja LPF ACV - pomiar napięcia AC z filtrem nf (ok. 2,5kHz) na falownikach o zmiennej częstotliwości
- funkcja pomiaru częstotliwości/cyklu pracy
- wybór automatycznego lub ręcznego przełączania zakresów

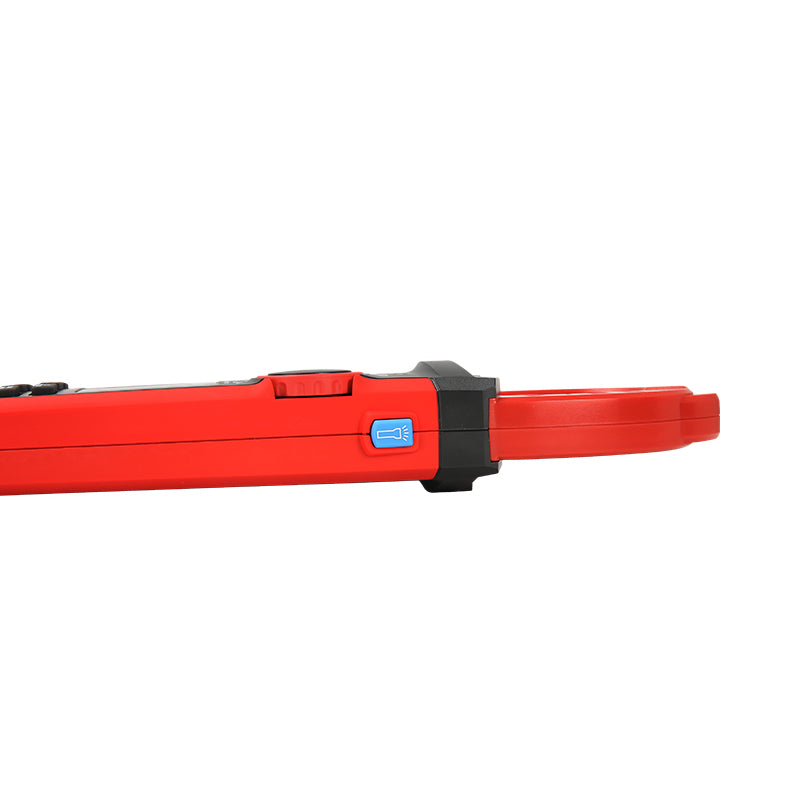

- wbudowana latarka
- Dokładność pomiaru prądu i napięcia jest gwarantowana przy użyciu zakresu od 5% do 100% zakresu, jeśli ?5% zakresu, zakres musi zostać zmieniony


Parametry techniczne :

1. Pomiar prądu przemiennego (zakresy / rozdzielczość / dokładność):

60.00A / 0.010A / 40Hz ~ 400Hz ±(2.0%+9)
600.0A / 0.100A / 40Hz ~ 400Hz ±(2.0%+5)
1000,0A / 1A / 40Hz ~ 400Hz ±(2,0%+5)
- Dokładność monitorowania częstotliwości podczas pomiaru prądu przemiennego w zakresie od 40 Hz do 400 Hz wynosi ±(0,1%+3) przy rozdzielczości 0,1 Hz.
- Ochrona przed przeciążeniem przy 1000A


2. Pomiar prądu rozruchowego AC (zakresy / rozdzielczość / dokładność):

60.00A / 0.010A / 40Hz ~ 400Hz ±(10.0%+10)
600.0A / 0.100A / 40Hz ~ 400Hz ±(10.0%+10)
1000.0A / 1A / 40Hz ~ 400Hz ±(10.0%+10)
- Ochrona przed przeciążeniem przy 1000A

z elastyczną pętlą prądową
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300.0A / 0.100A / 40Hz ~ 400Hz ±(10.0%+10)
3000.0A / 1A / 40Hz ~ 400Hz ±(10.0%+10)
- Ochrona przed przeciążeniem przy 3000A


3. Pomiar prądu stałego (zakresy/rozdzielczość/dokładność):

60.00A / 0.010A / ±(2.0%+5)
600.0A / 0.100A / ±(2.0%+5)
1000,0A / 1A / ±(2,0%+5)
- Ochrona przed przeciążeniem przy 1000A


4. Pomiar napięcia AC (zakres/rozdzielczość/dokładność):

6,000V / 0.001V / 40Hz ~ 400Hz ±(1.2%+3)
60.00V / 0.010V / 40Hz ~ 400Hz ±(1.2%+3)
600.0V / 0.100V / 40Hz ~ 400Hz ±(1.0%+8)
1000.0V / 1V / 40Hz ~ 400Hz ±(1.0%+8)
- Dokładność monitorowania częstotliwości podczas pomiaru napięcia AC w zakresie od 40 Hz do 400 Hz ±(0,1%+3) przy rozdzielczości 0,1 Hz
- ochrona przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 10MG?


5. LPF AC V (pomiar z filtrem dolnoprzepustowym ok. 2,5kHz)
( zakres/rozdzielczość/dokładność ):
600.0V / 0.1V / ±(2.0%+5)
1000.0V / 1V / ±(2.0%+5)
- Zabezpieczenie przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 10MG?


6. LPF AC V (pomiar niskiej impedancji wejściowej ok. 2k?)
( zakres/rozdzielczość/dokładność ):
600.0V / 0.1V / ±(2.0%+5)
1000.0V / 1V / ±(2.0%+5)
- Zabezpieczenie przed przeciążeniem przy 1000Vrms
- impedancja wejściowa ok. 2k?


7. Pomiar napięcia DC (zakres / rozdzielczość / dokładność):

600.0mV / 0.100mV / ±(0.8%+3)
6.000V / 0.001V / ±(0.5%+3)
60.00V / 0.010V / ±(0.5%+3)
600.0V / 0.100V / ±(0.5%+3)
1000.0V / 1V / ±(0.5%+3)
- Impedancja wejściowa ok. 10 M?
- Zabezpieczenie przed przeciążeniem przy 1000Vrms


8. Pomiar rezystancji (zakresy / rozdzielczość / dokładność):

600.0? / 0.1? / ±(1.0%+3)
6,000k? / 0.001k? / ±(1.0%+2)
60.00k? / 0.01k? / ±(1.0%+2)
600,0k? / 0,1k? / ±(1,0%+2)
6.000M? / 0.001M? / ±(2.0%+8)
60.00M? / 0.01M? / ±(2.0%+8)
- Zabezpieczenie przed przeciążeniem przy 1000 Vrms
- Napięcie obwodu otwartego ok. 1V


9 Kontrola ciągłości obwodu:

- Gdy zmierzona rezystancja jest mniejsza niż 30?, brzęczyk sygnalizuje ciągłość obwodu.
- gdy zmierzona rezystancja jest większa niż 70?, sygnał rozłączonego obwodu nie uruchamia brzęczyka.
- Niepewność między 31? a 69?
- napięcie obwodu otwartego około 1,0V
- pomiar na zakresie 600?, z rozdzielczością 0,1?
- ochrona przed przeciążeniem przy 1000 Vrms


10. Pomiary diod:

- w kierunku przepustowym spadek napięcia na złączu półprzewodnikowym jest mniejszy lub równy 2V
- dla złącza krzemowego typowy spadek napięcia wynosi od 0,5 do 0,8 V
- napięcie obwodu otwartego około 3,0 V
- pomiary w zakresie 6000V, z rozdzielczością 0,001V


11. Pomiary pojemności ( zakresy/rozdzielczość/dokładność ):

60.00nF / 0.01nF / ±(4.0%+25)
600.0nF / 0.1nF / ±(4.0%+5)
6,000µF / 0.001µF / ±(4.0%+5)
60.00µF / 0.01µF / ±(4.0%+5)
600.0µF / 0.1µF / ±(4.0%+5)
6.000mF / 0.001mF / ±10.0%+9
60.00mF / 0.01mF / ±10.0%+9
- Ochrona przed przeciążeniem przy 1000 Vrms


12. Pomiar częstotliwości i cykl pracy (wypełnienie) (zakresy/rozdzielczość/dokładność):

Częstotliwość: 10Hz do 1MHz / 0,01Hz do 1kHz / ±(0,1% + 3)
Wypełnienie: 10% do 99,0% / 0,1% / ±(2,6% + 7)

- Uwaga 1 ) Czułość pomiaru:
10Hz do 100kHz: 250mVrms ? amplituda wejściowa ? 20V RMS
100kHz do 10MHz: 600mV RMS ? amplituda wejściowa ? 20V RMS

- Uwaga 2 ) Pomiar wypełnienia (współczynnika wypełnienia) ma zastosowanie tylko dla fali prostokątnej od 10 Hz do 10 kHz:
2Vpp ? amplituda wejściowa ? 20V p-p

- ochrona przed przeciążeniem przy 1000 Vrms


13 Bezdotykowe wykrywanie pola elektrycznego (NCV):

- pozwala wykrywać przewody pod napięciem - wraz ze wzrostem natężenia wykrytego napięcia wyświetlanych będzie więcej segmentów wykresu słupkowego, a przy wyższych wartościach często uruchamiany będzie brzęczyk, a dioda LED zacznie migać.


Inne parametry:

- pomiar wartości maksymalnej i minimalnej: tak
- pomiar w trybie względnym (ratio) dla pomiarów napięcia i pojemności: tak
- wstrzymanie danych ( HOLD ): tak
- wskaźnik niskiego poziomu baterii: tak
- automatyczne wyłączanie zasilania: tak
- Zasilanie bateryjne 1,5 V (R03): 2 szt.
- rozmiar podświetlanego wyświetlacza: 43 x 45 mm
- wymiary produktu: 272 x 81 x 43,5 mm
- waga netto produktu: 450g
- kolor produktu: czerwony i szary


Zawartość opakowania:

- Multimetr cęgowy UT207B: 1 szt.
- Kable testowe: 1 para
- Baterie 1,5 V (R03): 3 szt.
- Instrukcja obsługi: 1szt


Opakowanie hurtowe:

- Standardowa ilość w kartonie: 10szt
- standardowy rozmiar kartonu: 355 mm x 330 mm x 315 mm
- standardowa waga kartonu brutto: 7,1 kg


PRODUCENT: UNI-TREND
