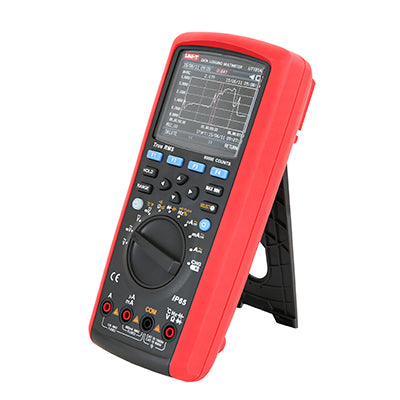

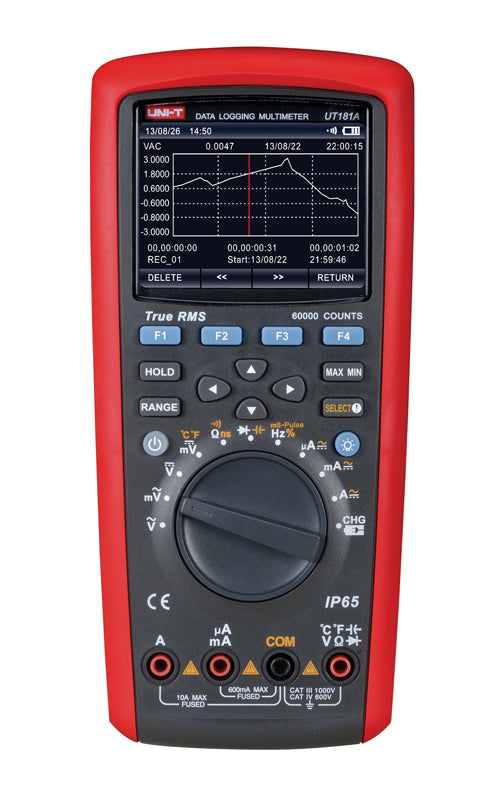

Multimetr cyfrowy UNI-T UT181A

Multimetr UNI-T UT181A to inteligentny multimetr ręczny z automatycznym lub ręcznym przełączaniem zakresów, który mierzy wartości skuteczne (RMS), maksymalne, minimalne lub średnie. Przyrząd należy do wyższej klasy, wyróżnia się wysoką jakością wykonania i niezawodnością, a także nadaje się do zastosowań przemysłowych. Stopień wodoszczelności i pyłoszczelności mieści się w kategorii IP65. Wyświetlacz to podświetlany graficzny wyświetlacz LCD o maksymalnej rozdzielczości 4,5/6 cyfr, maksymalna wyświetlana wartość to ±60000. Multimetr może mierzyć napięcia i prądy AC/DC, rezystancję, test diody, test ciągłości, pojemność, częstotliwość, odwracanie, temperaturę, przewodność, pomiar porównawczy, pomiar wartości względnej, wykrywanie wartości szczytowych i rejestrowanie danych do 20000 danych. Przyrząd umożliwia zapisywanie danych na komputerze PC poprzez podłączenie za pomocą adaptera USB z izolacją optyczną lub przez Bluetooth. Wyświetlacz zawiera wyświetlacz analogowy - bargraf z 61 częściami. Multimetr posiada wewnętrzny zegar, który wyświetla czas i datę, które mogą być automatycznie przypisane do przechowywanych próbek mierzonych wartości w przedziale od 1sek do 1h, w tym okres czasu, który ma być przechowywany (do dni). Filtr dolnoprzepustowy może być dołączony do pomiarów falowników i generatorów. Możliwość dwukanałowego pomiaru temperatury. Ochrona zakresów prądowych jest zapewniona przez bezpieczniki rurkowe (zakres 10A przez bezpiecznik FF 10A H/1000V (10 x 38mm); zakres mA/µA przez bezpiecznik FF 800mA H/600V (6 x 32mm)). Przyrząd może testować własne bezpieczniki (bez otwierania przyrządu). Multimetr jest zasilany baterią litową 7,4V/2000mAh. W zestawie znajdują się przewody pomiarowe z kolcami w kategorii bezpieczeństwa CAT III 1000V i CAT IV 600V.

Parametry produktu :

- W pełni zgodny z normą IEC/EN61010-1 i podwójnie izolowany
- Sklasyfikowany jako CAT III 1000V - wewnętrzny elektryczny. instalacja obejmująca dystrybucję trójfazową
- CAT IV 600V - zewnętrzne instalacje elektryczne Instalacja (wyłączniki, uruchomienie instalacji wewnętrznej)
- typ wyświetlacza kolorowy (64K kolorów), graficzny TFT LCD 3,5" z matrycą punktową 320 x 240 pikseli
- maksymalny wyświetlacz to 60000,
- wyświetlacz do pomiaru częstotliwości 60000
- wyświetlacz do pomiaru pojemności 6000
- ustawienie zakresu automatyczne lub ręczne
- wysoka dokładność
- Zakresy pomiaru napięcia przemiennego (AC) - 60 mV / 1000 V dla częstotliwości od 45 Hz do 100 kHz
- Zakresy pomiaru prądu przemiennego (AC) - 600 µA / 10 A dla częstotliwości od 45 Hz do 10 kHz
- Zakresy pomiarowe napięcia stałego (DC) - 60 mV / 1000 V
- Zakresy pomiarowe prądu stałego (DC) - 600 µA / 10 A
- Zakresy pomiarowe AC+DC (napięcie przemienne ze składową stałą) - 60 mV / 1000 V
- Zakresy pomiarowe AC+DC (prąd stały) - 600 µA / 10 A
- Zakresy pomiarowe rezystancji - 600 ? / 60 M?
- Zakresy pomiaru pojemności kondensatorów - 6,00 nF / 60,00 mF
- Zakresy pomiaru częstotliwości od 60 Hz do 60 MHz
- Generator sygnału prostokątnego od 0,5 Hz do 4800 Hz
- zakres pomiarowy od 10% do 99% (10Hz do 2kHz)
- zakres pomiaru szerokości impulsu od 0 do 250,0 ms
- zakres pomiaru przewodności 60nS
- zakres pomiaru temperatury -40°C~1000°C, (z dostarczonymi termoparami niklowo-chromowo-niklowo-krzemowymi typu K tylko do +230°C)
- Analogowa skala słupkowa, 61 części
- TRMS, pomiar wartości skutecznej napięć i prądów AC
- Podczas pomiarów napięcia AC, częstotliwość lub napięcie AC mogą być również mierzone na wyświetlaczu pomocniczym
- składowa AC nałożona na napięcie DC może być również mierzona na dodatkowym wyświetlaczu
- rejestrowanie 20000 wartości
- tryb pomiaru względnego
- możliwość pomiaru w wartościach logarytmicznych dBV i dBm, z jednoczesnym wyświetlaniem napięcia na wyświetlaczu pomocniczym w V
- możliwość ustawienia przechowywania próbek zmierzonych wartości w przedziale od 1sek do 1h, w tym okres czasu, który ma być przechowywany (do dni)
- pomiar wartości szczytowych MAX i MIN z odpowiedzią 1 ms
- wskazanie złego okablowania
- Sygnalizacja niskiego poziomu naładowania baterii
- automatyczne wyłączanie (uśpienie w stanie bezczynności, czas bezczynności można ustawić w MENU)
- zabezpieczenie przed przeciążeniem wejść napięciowych
- ochrona wejść prądowych przez szybkie bezpieczniki
- impedancja wejściowa 10M?
- test diod i przejść półprzewodnikowych od 0 do 3V
- zasilanie z akumulatora LiIon 7,4V/2000mAh
- Kabel USB z konwerterem w zestawie, oprogramowanie można pobrać ze strony producenta: https://meters.uni-trend.com/product/ut181a/

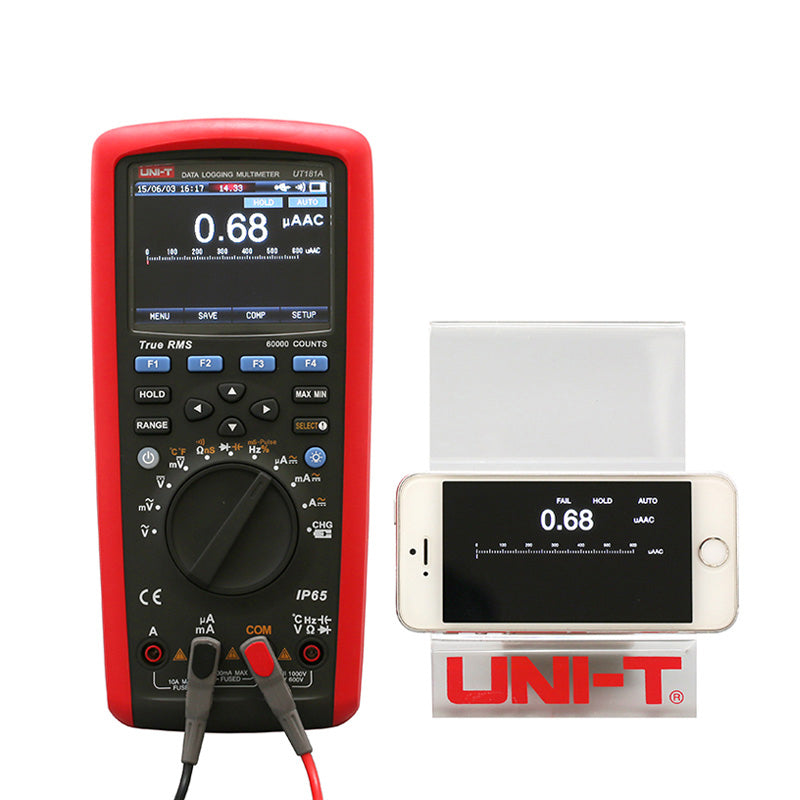

- Adapter Bluetooth UT-D08 może być zakupiony
- dołączony zasilacz DC 10V/500mA do ładowania z akcesoriami
- możliwy jest również pomiar w polu elmag. o natężeniu 1V/m z dodatkowym 5% błędem


Parametry techniczne :
(dokładność jest określona przy 23°C ±5°C i wilgotności względnej mniejszej lub równej 75%, zalecana jest kalibracja raz w roku)

- Pomiar napięcia DC (impedancja wejściowa wynosi 10M?):
(zakres / rozdzielczość / dokładność)
60,00 mV / 1µV / ± 0,025% + 20
600,00 mV / 10µV / ± 0,025% + 5
6,0000 V / 0,1 mV / ± 0,025 % + 5
60,000 V / 1 mV / ± 0,025 % + 5
600,00 V / 10 mV / ± 0,03 % + 5
1000,0 V / 0,1 V / ± 0,03% + 5


- Pomiar napięcia AC (impedancja wejściowa ok. 10M?; 45Hz do 1kHz; 1kHz do 10kHz; 10kHz do 20kHz; 20kHz do 100kHz):
( zakres / rozdzielczość / dokładność do 1kHz / dokładność do 10kHz / dokładność do 20kHz / dokładność do 100kHz )
60.00 mV / 1µV / ±0.6% +60 / ±1.2% +60 / ±3% +60 / ±4% +60
600,00 mV / 10µV / ±0,3% +30 / ±1,2% +40 / ±3% +40 / ±4% +40
6,0000 V / 0,1 mV / ± 0,3 % +30 / ± 1,2 % + 40 / ±3 % + 40 / ±4 % + 40
60.000 V / 1 mV / ± 0,3 % +30 / ± 1,2 % + 40 / ± 3 % + 40 / ± 4 % + 40
600,00 V / 10 mV / ± 0,3 % +30 / ± 1,2 % + 40 / ±3 % + 40 / tylko orientacyjnie
1000,0 V / 0,1 V / ± 0,6% + 30 / ± 3% + 40 / ± 6% + 40 / tylko orientacyjnie


- Pomiar napięcia AC + DC (impedancja wejściowa ok. 10M?; 45Hz do 1kHz; 1kHz do 10kHz; 10kHz do 35kHz):
( zakres / rozdzielczość / dokładność do 1kHz / dokładność do 10kHz / dokładność do 35kHz )
60.00 mV / 1µV / ±1% +80 / ±3% +40 / ±6% +60
600,00 mV / 10µV / ±1% +80 / ±3% +40 / ±6% +40
6,0000 V / 0,1 mV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 40
60.000 V / 1 mV / ± 1 % +80 / ± 3 % + 40 / ± 6 % + 40
600,00 V / 10 mV / ± 1 % +80 / tylko orientacyjnie / tylko orientacyjnie
1000,0 V / 0,1 V / ± 1,2 % + 80 / tylko orientacyjnie / tylko orientacyjnie


- Pomiar prądu stałego :
( zakres / rozdzielczość / dokładność )
600,0 µA / 0,01 µA / ± 0,25 % + 20
6000,0 µA / 0,1 µA / ± 0,25 % + 2
60.000 mA / 1 µA / ± 0,7 % + 2
600,0 mA / 10µA / ± 0,15% + 2
6.000 A / 0,1 mA / ± 0,5% + 3
10.000 A / 1mA / ± 0,5% + 2


- Pomiar prądu AC (45Hz do 1kHz; 1kHz do 10kHz):
( zakres / rozdzielczość / dokładność do 1kHz / dokładność do 10kHz )
600,00 µA / 0,01 µA / ± 0,6% + 40 / ± 1,2% + 40
6000,0 µA / 0,1 µA / ± 0,6% + 20 / ± 1,2% + 40
60.000 mA / 1µA / ± 0,6 % + 40 / ± 1,2 % + 40
600.00mA / 10µA / ± 0.6 % + 20 / ± 1.2 % + 40
10.000A / 1mA ± 1 % + 20 / ± 3 % + 40


- Pomiar prądu AC + DC (50Hz do 1kHz; 1kHz do 10kHz):
( zakres / rozdzielczość / dokładność do 1kHz / dokładność do 10kHz )
600,00 µA / 0,01 µA / ± 0,8% + 40 / ± 2% + 40
6000,0 µA / 0,1 µA / ± 0,8% + 20 / ± 2% + 40
60.000 mA / 1µA / ± 0,8% + 40 / ± 2% + 40
600.00mA / 10µA / ± 0.8 % + 20 / ± 2 % + 40
10.000A / 1mA / ± 1,2 % + 20 / ± 3 % + 40


- Pomiary rezystancji i przewodności:
( zakres / rozdzielczość / dokładność )
600,00 ? / 0,01 ? / W trybie REL : ± 0,05 % + 10
6,0000 k? / 0,1 ? / ± 0,05 % + 2
60.000 k? / 1? / ± 0,05 % + 2
600,00 k? / 1? / ± 0,05 % + 2
6,0000 M? / 0,1 k? / ± 0,3% + 10
60,000 M? / 1 k? / ± 2 % + 10
60.00nS / 0.01nS / ± 2 % + 10 ( S = jednostka Siemens )


- Pomiar pojemności kondensatorów:
( zakres / rozdzielczość / dokładność )
6.000 nF / 1 pF / ± 3,0 % + 10
60.00 nF / 10pf / ± 2.5% + 5
600 nF do 600 µF / 0,1 nF do 0,01 µF / ± 2 % + 5
6 mF / 1 µF / ± 5 % + 5
60 mF / 10 µF / Nie określono

- Pomiary częstotliwości, cyklu pracy i okresu (szerokości impulsu):
( zakres / rozdzielczość / dokładność )
60 000 Hz / 0,001 Hz / ± 0,02 % + 8
600 Hz do 60 MHz / 0,01 Hz do 0,001 MHz / ± 0,01 % + 5
10% do 90% (10Hz do 2kHz) / 0,01% / ± 1,2% + 30
250ms / 1µs do 0.1ms / ± 1.2% + 30


- Typ wyświetlacza : kolorowy (64K kolorów) TFT LCD, z matrycą punktową 320 x 240 px
- liczba cyfr : 60000
- linia analogowa : 61 segmentów
- Zasilanie : akumulator LiIon 7.4V/2000mAh
- Zabezpieczenie 10A z bezpiecznikiem FF 10A H/1000V (10 x 38mm)
- Zabezpieczenie zakresu mA/µA z bezpiecznikiem FF 800mA H/1000V (6 x 32mm)
- wymiary urządzenia: 225 x 103 x 59 mm
- waga: około 638 g (łącznie z baterią)
- temperatura pracy: od -20°C do 50°C
- robocza wilgotność względna w temperaturze od 0°C do 30°C mniejsza lub równa 80%; w temperaturze od 30°C do 40°C mniejsza lub równa 75%; w temperaturze od 40°C do 50°C mniejsza lub równa 45%;
- wysokość robocza od 0 do 2000 m
- temperatura przechowywania: - 30°C do 60°C
- Możliwość dokupienia adaptera Bluetooth UT-D07 do przesyłania wartości do komputera PC
- Urządzenie spełnia normy:
cETLus, CAT III 1000V, CAT IV 600V, podwójna izolacja, ochrona przed przeciążeniem dla napięć większych niż 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Zgodność z UL STD: 61010-1, 61010-2-030
Certyfikat zgodności z CSA STD. C22.2 nr 61010-1, 61010-2-030, 61010-2-033

- Producent.
- www.uni-t.cz

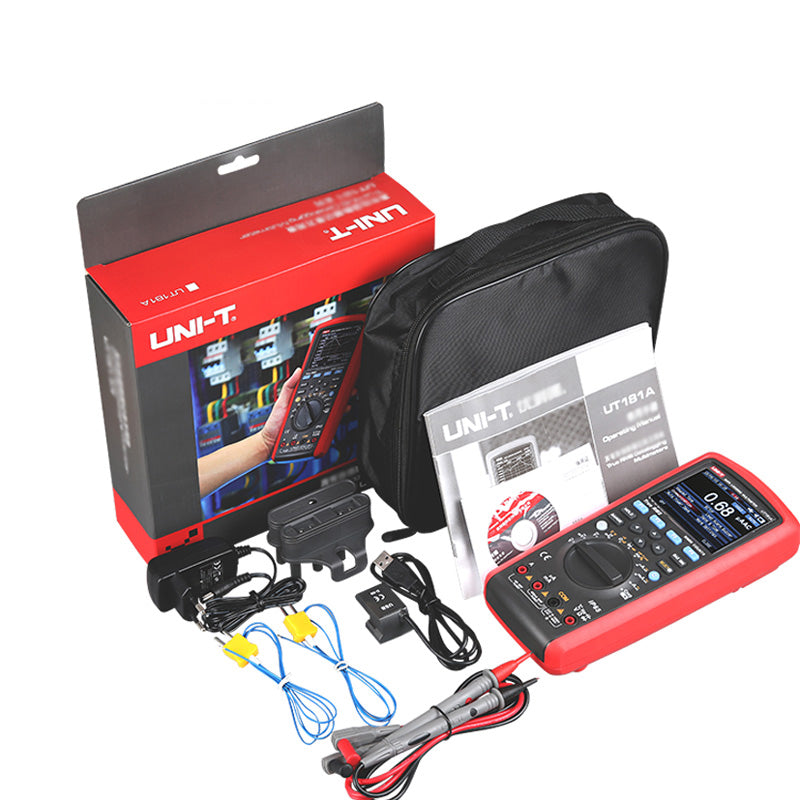

Zawartość opakowania :

- Multimetr UT181A z walizką do przechowywania

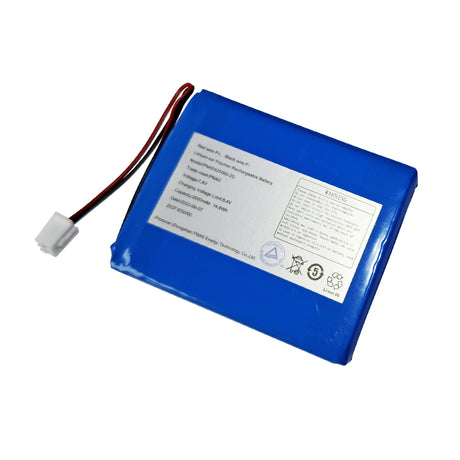

- Akumulator litowo-jonowy 7,4 V/2000 mAh - w przyrządzie
- Bezpiecznik F1: FF 800 mA H 1000 V (6 x 32 mm) - w przyrządzie
- Bezpiecznik F2: FF 10 A H 1000 V (10 x 38 mm) - w urządzeniu
- 1x kabel USB z konwerterem opto-el.
- 2 x termopara typu K (nikiel-chrom-nikiel-krzem) do +230°C)
- 1 para przewodów pomiarowych z kolcami CAT III 1000V, CAT IV 600V
- 1x złącze temperatury
- 1x złącze ładowania
- Zasilacz do ładowania DC 10V/500mA
- instrukcja obsługi w języku czeskim, słowackim i angielskim
