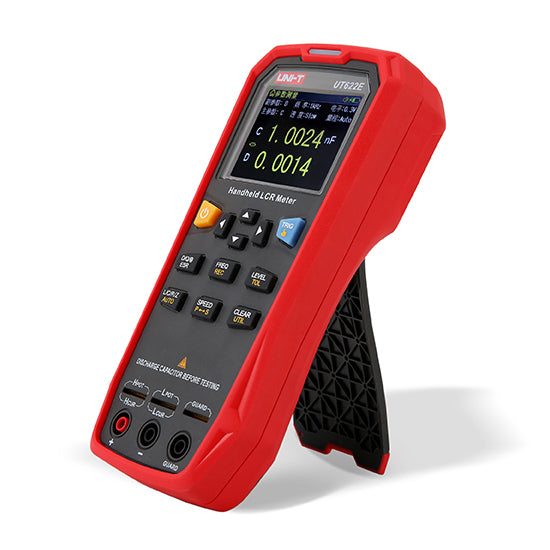

Multimetr LRC UNI-T UT622E

Produkt objęty jest 3-letnią gwarancją. UT622E LRC to ręczny miernik do pomiaru komponentów - cewek (indukcyjność), rezystorów (rezystancja) i kondensatorów (pojemność), impedancji ogólnej Z i DCR (rezystancja DC) oraz ich właściwości wtórnych D (współczynnik strat), Q (współczynnik jakości), ? (kąt fazowy w stopniach), ? (kąt fazowy w radianach) i ESR (równoważna rezystancja szeregowa lub równoległa). Parametry komponentów są mierzone przy napięciach AC o wybieranych częstotliwościach 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz i wybieranych amplitudach 0,1 Vrms, 0,3 Vrms, 1,0 Vrms przy impedancji wyjściowej źródła sygnału 100?. W porównaniu do UT622A, UT622E posiada również opcję pomiaru 1.0V DC. Najwyższa dokładność pomiaru wynosi 0,1%.

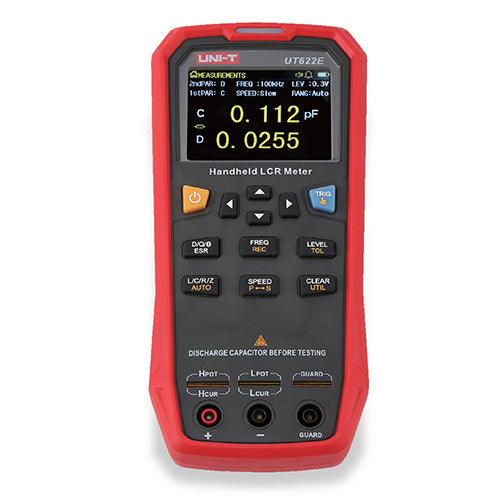

Przyrząd posiada intuicyjny wyświetlacz TFT LCD o przekątnej 2,8 cala i regulowanej jasności podświetlenia w dziesięciu krokach, wbudowany akumulator Li-Pol o dużej pojemności 1800 mAh oraz złącze miniUSB do ładowania i przesyłania danych do komputera. Maksymalna wartość wyświetlana podczas pomiaru parametrów pierwotnych wynosi 99999, a minimalna wartość podczas pomiaru parametrów wtórnych wynosi 0,0001. Tryb pomiaru - pojedynczy pomiar wyzwalany przyciskiem TRI lub poleceniem z komputera; lub pomiar ciągły z regulowaną prędkością wyzwalania testu 20x/s, 5x/s, 2x/s. Konfiguracja zacisków 4+1n (UTR-L100k-H) lub 2+1 (po zakupie kabli testowych UTR-002 z zaciskami stopniowymi).
Urządzenie nadaje się również do użytku profesjonalnego ze względu na swoją dojrzałość technologiczną - w połączeniu z komputerem (PC) tworzy stację do sortowania komponentów zgodnie z określonymi parametrami tolerancji i jest użyteczne na liniach produkcyjnych, w laboratoriach itp.


Parametry produktu :

- Ręczny miernik RLC dla pierwotnych i wtórnych parametrów komponentów
- Duży podświetlany, intuicyjny wyświetlacz TFT LCD, 10 poziomów jasności
- Zakres dipoli wynosi maksymalnie 99999
- najwyższa dokładność 0,1%
- możliwość wyboru komponentów zgodnie z określoną tolerancją
- Pomiary napięcia AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- możliwość wyboru amplitudy napięcia AC 0,1 Vrms, 0,3 Vrms, 1,0 V rms
- Możliwość pomiaru DCR 1,0 V
- Wybór trybu równoważnego (dla Z <100? szeregowo, dla Z >10k? równolegle)
- Automatyczna identyfikacja komponentów
- Wbudowany akumulator Li-Pol o dużej pojemności: 1800 mAh
- Zasilanie + ładowanie: zasilacz DC 5V ±0,25V, >1A
- praca na jednym ładowaniu akumulatora: typowo 8 godzin
- Funkcje w trybie rejestrowania danych i statystyk: AVG, MAX, MIN
- sygnał dźwiękowy po naciśnięciu przycisków: tak, można wyłączyć/włączyć
- opcja blokady przycisków: tak
- automatyczne wyłączanie: tak po 5, 15, 30, 60 minutach lub wyłączone
- interfejs danych: mini USB
- szybkość transmisji danych do komputera: 9600/19200/38400 bodów
- alarm akustyczny i optyczny porównanie wyników tolerancji: wyłączony, pozytywny, negatywny
- wybór alarmu dźwiękowego: krótki sygnał dźwiękowy, długi sygnał dźwiękowy, dwa krótkie sygnały dźwiękowe
- resetowanie testera, gdy obwód jest otwarty lub zwarty: tak
- Ustawienie tolerancji od wartości nominalnej: 1% do 20%, domyślnie 5%
- zliczanie komponentów: wszystkie, pass, fail


Parametry techniczne :

- Zakres pomiaru parametrów impedancji pierwotnej :
Typ // zakres wyświetlania // minimalna rozdzielczość na zakresie
indukcyjność L // 0,001 µH do 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH
pojemność C // 0,001 pF do 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
rezystancja R // 0,0001 ? do 99,999 M? // 0,0001 ?
impedancja ogólna Z // 0,0001 ? do 99,999 M? // 0,0001 ?
Rezystancja DCR // 0,1 m? do 999,99 k? // 0,1 m?

- Zakres pomiaru parametrów impedancji wtórnej :
typ // zakres wyświetlania // minimalna rozdzielczość na zakresie
Współczynnik strat D // 0,0001 do 9,9999 // 0,0001
współczynnik jakości Q // 0,0001 do 99999 // 0,0001
kąt fazowy w stopniach ? deg // -179,9° do 179,99° // 0,01°
kąt fazowy w radianach ? rad // -3,142 rad do 3,1416 rad // 0,001 rad
ESR // 0,01 m? do 999,99 ? // 0,01 m?


- Wyświetlacz: podświetlany wyświetlacz TFT LCD o przekątnej 2,8"
- zakres wyświetlania: maksymalnie 99999
- dokładność: najlepsze 0,1%
- wybór komponentów zgodnie z ustawioną tolerancją: tak
- Pomiar w trybie DCR: DC 1.0V
- Pomiar AC: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Amplituda napięcia pomiarowego: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- transfer danych do PC: tak, po instalacji oprogramowania na PC
- zasilanie: akumulator Li-Pol 1800 mAh i (lub) zasilacz DC 5 V ±0,25 V, >1 A
- Automatyczne zarządzanie ładowaniem: nawet gdy urządzenie jest wyłączone
- interfejs ładowania i danych: mini USB
- środowisko pracy: temperatura od 5 do 35°C, wilgotność ?80%°C
- waga bez baterii: 305 g
- Wymiary produktu (wys. x szer. x gł.): 190 x 90 x 44 mm
- wymiary opakowania: 225 x 220 x 63 mm
- Certyfikaty bezpieczeństwa i EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013


Zawartość opakowania jednostkowego :

- UT622E: 1szt.
- Kabel interfejsu USB: 1 szt.
- Czterobiegunowe przewody pomiarowe UTR-L100k-H: 1 szt.
- Płyta CD (oprogramowanie PC): 1 szt.
- Pozłacana płytka zwarciowa UTR-001: 1szt.
- Instrukcja obsługi: 1 szt.


PRODUCENT: UNI-TREND
