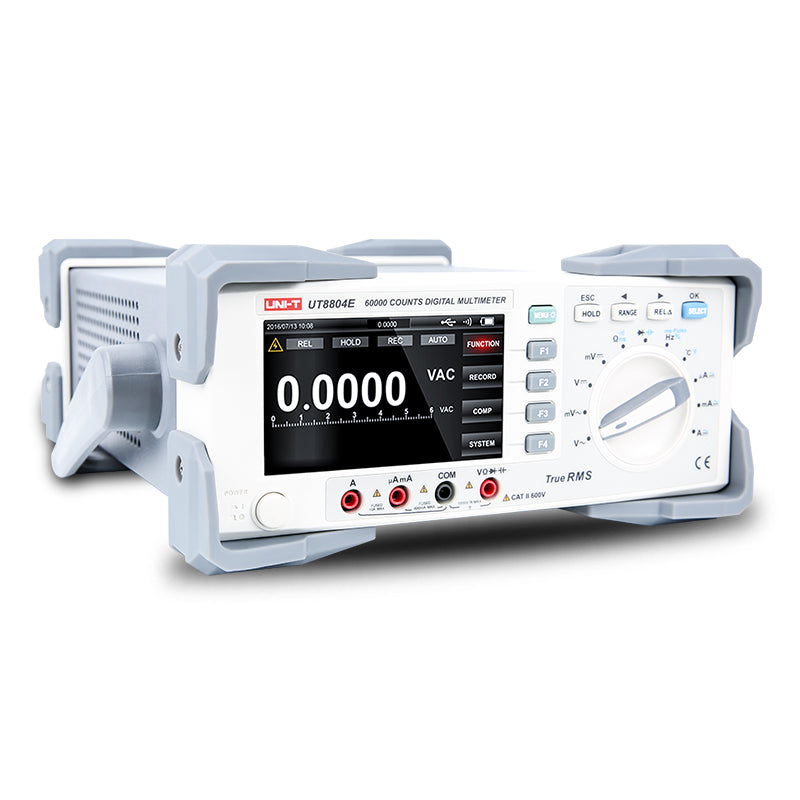

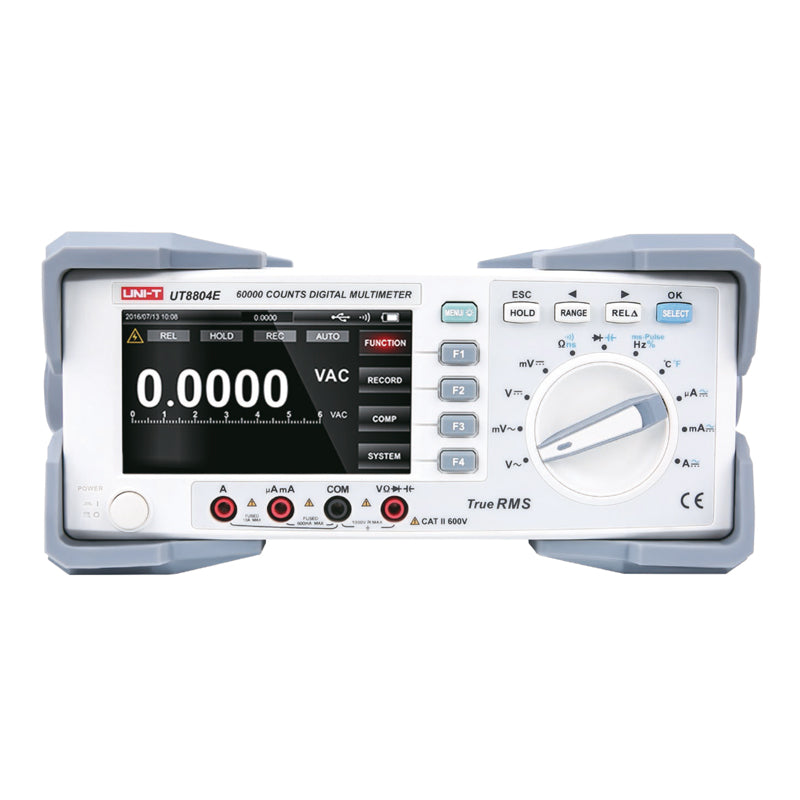

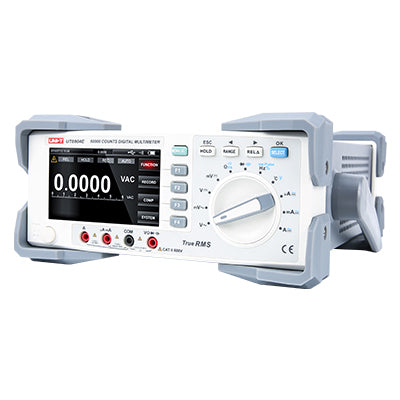

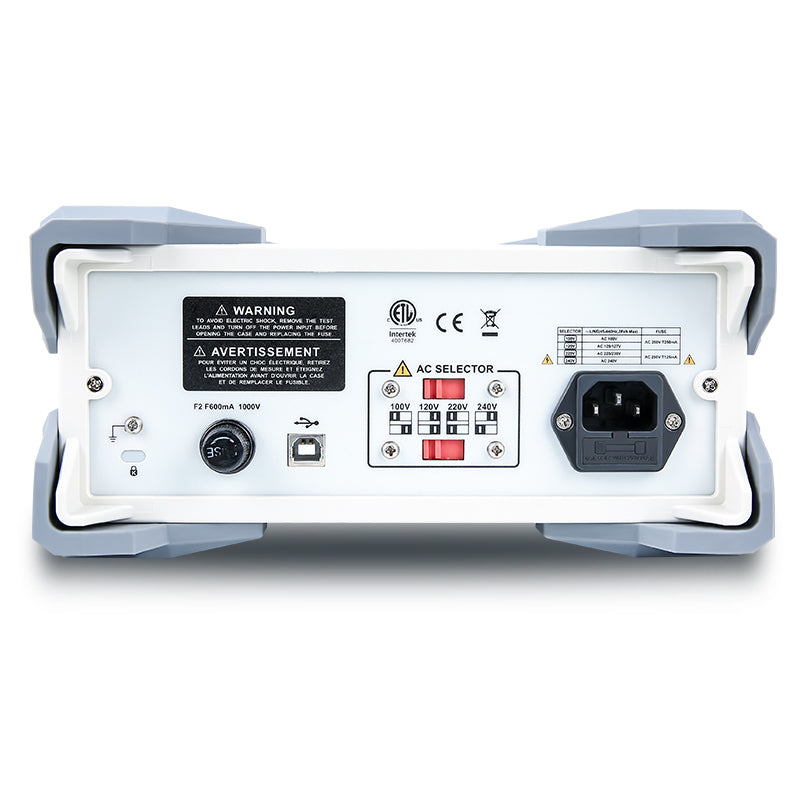

Multimetr stacjonarny UNI-T UT8804E

UT8804E to stacjonarny multimetr cyfrowy o maksymalnej wartości wyświetlanej 60000 z automatyczną lub opcjonalną ręczną regulacją zakresu, kolorowym wyświetlaczem i funkcją pomiaru rzeczywistej wartości skutecznej. Konstrukcja obwodu wykorzystuje wielkoskalowe (LSI) przetworniki analogowo-cyfrowe (A/D), mikroprocesor, wielofunkcyjny pomiar i wysoce stabilną technologię rezystorów cienkowarstwowych, dzięki czemu jest to multimetr cyfrowy o doskonałej wydajności. Miernik może być używany do pomiaru napięcia AC/DC, prądu AC/DC, rezystancji, przewodności, diod, ciągłości linii, pojemności, temperatury, częstotliwości, szerokości impulsu itp. Ponadto posiada funkcję przechowywania danych, pomiar wartości maksymalnej/minimalnej/średniej, funkcję porównania, pomiar wartości względnej, wykrywanie wartości szczytowych, przechwytywanie wykresów trendów oraz możliwość zapisu/odczytu do 20 000 rekordów danych. Zintegrowany kolorowy wyświetlacz o przekątnej 4,3 cala zapewnia wielopoziomowe, wszechstronne i przejrzyste wyświetlanie wyników pomiarów z wykresami odczytów i wykresami trendów.


Specyfikacja :

- Maksymalne napięcie między zaciskiem wejściowym a zaciskiem COM: 1000 V (DC/AC)
- Zabezpieczenie zacisku wejściowego 10A : (CE) F1, 11A H /1000 V, bezpiecznik O 10x38 mm
- zabezpieczenie zacisków wejściowych µA, mA : (CE) F2, F600mA /1000 V, bezpiecznik O 6x32 mm
- Kolorowy wyświetlacz TFT 4,3" : wyświetlanie pełnych ikon; maksymalna wartość 60000
- częstotliwość odświeżania : 2-3 razy/s
- wybór zakresu : automatyczny/ręczny
- wyświetlanie polaryzacji : automatyczne
- wskaźnik przeciążenia : OL


- 1. pomiar napięcia AC (zakres / rozdzielczość / dokładność):

60mV / 0.001mV / 45 ~ 1kHz ±(0.6%+60) // 1k ~ 10kHz ±(1.2%+60) // 10k ~ 20kHz ±(3%+60) // 20k ~ 100kHz ±(4%+60)
600mV / 0.01mV / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
6V / 0.0001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
60V / 0.001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
600V / 0.01V / 45 ~ 1kHz ±(0.4%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz tylko orientacyjnie
1000V / 0.1V / 45 ~ 1kHz ±(0.6%+30) // 1k ~ 5kHz ±(3%+40) // 5k ~ 10kHz ±(6%+40) // 10k ~ 100kHz tylko orientacyjnie


- 2. pomiar napięcia DC (zakres / rozdzielczość / dokładność):

60mV / 0.001mV / ±(0.025%+20)
600mV / 0.01mV / ±(0.025%+5)
6V / 0.001V / ±(0.025%+5)
60V / 0.001V / ±(0.025 %+5)
600V / 0.01V / ±(0.025 %+5)
1000 V / 0,1 V / ±(0,003%+5)
- Impedancja wejściowa: około 10 M?
- Zabezpieczenie przed przeciążeniem: 1000V
- Funkcja REL powinna być używana do kompensacji przepięcia, gdy jest ustawiona na 60 mV.


- 3. pomiar napięcia AC+DC (zakres / rozdzielczość / dokładność):

60mV / 0.001mV / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600mV / 0.01mV / 50 ~ 1kHz ±(1%+80) //1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
6V / 0.0001V / 50 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
60V / 0.001V / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600V / 0.01V / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz tylko orientacyjnie // 10k ~ 35kHz tylko orientacyjnie
1000V / 0.1V / 50~1kHz ±(1.2%+80) // 1k~10kHz tylko orientacyjnie // 10k~35kHz tylko orientacyjnie



- 4. pomiar prądu AC (zakresy / rola / dokładność):

600µA / 0.01µA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
6000µA / 0.1µA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
60mA / 0.001mA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
600mA / 0.01mA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
20A / 0.001A / 45 ~ 1kHz ±(1%+20) // 1k ~ 10kHz ±(3%+40



- 5. pomiar prądu stałego (zakresy / rozdzielczość / dokładność):

600µA / 0,01µA / ±(0,08%+20)
6000µA / 0.1µA / ±(0.08%+10)
60mA / 0.001mA / ±(0.08%+20)
600mA / 0.01mA / ±(0.15%+10)
20A / 0.001A / ±(0.5%+10)


- 6. Pomiar prądu AC + DC (zakresy / rozdzielczość / dokładność):

600µA / 0.01µA / 50~1kHz / ±(0.8%+40) / 1k~10kHz ±(2.0%+40)
6000µA / 0.1µA / 50~1kHz / ±(0.8%+20) / 1k~10kHz ±(2.0%+40)
60mA / 0.001mA / 50~1kHz / ±(0.8%+40) / 1k~10kHz ±(2.0%+40)
600mA / 0.01mA / 50~1kHz / ±(0.8%+20) / 1k~10kHz ±(2.0%+40)
20A / 0.001A / 45~1kHz / ±(1.2%+20) / 1k~10kHz ±(3%+40)



- 7. pomiar rezystancji (zakresy / rozdzielczość / dokładność):

600? / 0.01? / w trybie REL: ±(0.05%+10)
6k? / 0,0001k? / ±(0,05%+2)
60k? / 0.001k? / ±(0.05%+2)
600k? / 0,01k? / ±(0,05%+2)
6M? / 0.0001M? / ±(0.3%+10)
60M? / 0.001M? / ±(2%+10)
- Zabezpieczenie przed przeciążeniem: 1000 V
- Wilgotność powinna wynosić <50% przy ustawieniu 60M?


- 8. Pomiar przewodności (zakresy, rozdzielczość / dokładność):

60nS / 0.01nS / ± (2%+10)
- zabezpieczenie przed przeciążeniem: 1000 V
- wilgotność powinna wynosić <50%


- 9. pomiar pojemności (zakresy / rozdzielczość / dokładność):

6nF / 0.001nF / ±(3%+10)
60nF / 0.01nF / ±(2.5%+5)
600nF / 0.1nF / ±(2%+5)
6µF / 0.001µF / ±(2%+5)
60µF / 0.01µF / ±(2%+5)
600µF / 0.1µF / ±(2%+5)
6mF / 1µF / ±(5%+5)
60mF / 10µF / Nieokreślony
- Zabezpieczenie przed przeciążeniem: 1000 V
- Maksymalna wyświetlana wartość: 6000 cyfr


- 10. pomiar temperatury (zakresy / rozdzielczość / dokładność):

-40°C - 40°C / 1°C / ±(2.0%+30)
40°C - 400°C / 1°C / ±(1.0%+30)
100°C - 1000°C / 1°C / ±2,5%
-40°F - 104°F / 1°F / ±(2.5%+50)
104°F - 752°F / 1°F / ±(1 .5%+50)
752°F - 1832°F / 1°F / ±2,5%


- 11. pomiar częstotliwości (zakresy / rozdzielczość / dokładność):

60Hz / 0.001Hz / ±(0.02%+8)
600Hz / 0.01Hz / ±(0.01%+5)
6kHz / 0.0001Hz / ±(0.01%+5)
60kHz / 0.001Hz / ±(0.01%+5)
600kHz / 0.01Hz / ±(0.01%+5)
6MHz / 0.0001MHz / ±(0.01%+5)
60MHz / 0.001MHz / ±(0.01%+5)
- Zabezpieczenie przed przeciążeniem: 1000V
- Wymagania dotyczące amplitudy wejściowej:
10Hz - 30MHz : 600 mV ? a ? 30Vrm
> 30MHz : Nie określono

- 12. Pomiar cyklu pracy (zakresy / rozdzielczość / dokładność):

10% ~ 90% (10Hz-2kHz) / 0,01 / ±(1,2%+30)
- Zabezpieczenie przed przeciążeniem: 1000 V
- Czas narastania: <1 µs, sygnał jest wyśrodkowany na poziomie wyzwalania.


- 13. Pomiar szerokości impulsu (zakresy / rozdzielczość / dokładność):

250ms / 0.001ms ~ 0.01ms / ±(1.2%+30)
- Zabezpieczenie przed przeciążeniem: 1000 V
- Czas narastania: <1 µs, sygnał jest wyśrodkowany na poziomie wyzwalania
- 10 Hz - 200 kHz: Szerokość impulsu > 2 µs
- Zakres szerokości impulsu zależy od częstotliwości sygnału

- 14. test ciągłości linii:
Rozdzielczość 0,01?
Uwaga
Napięcie sterujące wynosi około 3V
Ostrzeżenie o zwarciu: Jeśli rezystancja jest mniejsza niż 10?, brzęczyk emituje ciągły dźwięk.
Jeśli rezystancja wynosi >50?, brzęczyk będzie cichy.
Ostrzeżenie o otwartym obwodzie: Jeśli rezystancja wynosi >50?, brzęczyk emituje ciągły dźwięk.
Jeśli rezystancja wynosi <10?, brzęczyk milknie.
- Ochrona przed przeciążeniem: 1000 V

- 15. Test diody:
Rozdzielczość 0,0001V
Uwaga
Napięcie sterujące wynosi około 3 V, a mierzalna wartość spadku napięcia PN
przejścia wynosi około ?3V. Gdy brzęczyk jest aktywowany, krótki sygnał dźwiękowy wskazuje normalność
połączenie przejścia PN, ciągły sygnał dźwiękowy wskazuje na zwarcie przejścia PN.
Typowe napięcie krzemowego złącza PN wynosi około 0,5 do 0,8 V.

- Temperatura pracy: 0°C - 40°C (32°F - 104°F)
- Temperatura przechowywania : -10°C - 50°C (14°F - 122°F)
- wilgotność względna : ?75% przy 0°C - 30°C, ?50% przy 30°C - 40°C
- współczynnik temperaturowy : 0,1x (określona dokładność)/°C (<18°C lub ?28°C)
- kompatybilność elektromagnetyczna :
RF =1V/m, całkowita dokładność = określona dokładność + 5% zakresu
RF > 1V/m, brak określonych obliczeń
- Zasilanie: AC 100V / 120V / 220V / 240V, 47 - 63Hz
- bezpiecznik ochronny stosowany dla napięcia zasilania 220-240V/AC: T125mA/250V
- wymiary : 320mm x 265mm x 110mm
- norma bezpieczeństwa : IEC 61010 : CAT II 600V

Zawartość opakowania :

- Instrukcja obsługi, angielski, czeski: 1 szt.
- kable testowe: 1 zestaw
- zaciski stopniowe: 1 zestaw
- Sonda temperatury typu K: 2 szt.
- kabel zasilający (AC 220V) : 1szt
- Płyta CD z aplikacją : 1szt
- Kabel USB: 1szt



PRODUCENT : UNI-TREND
https://www.uni-trend.com/
