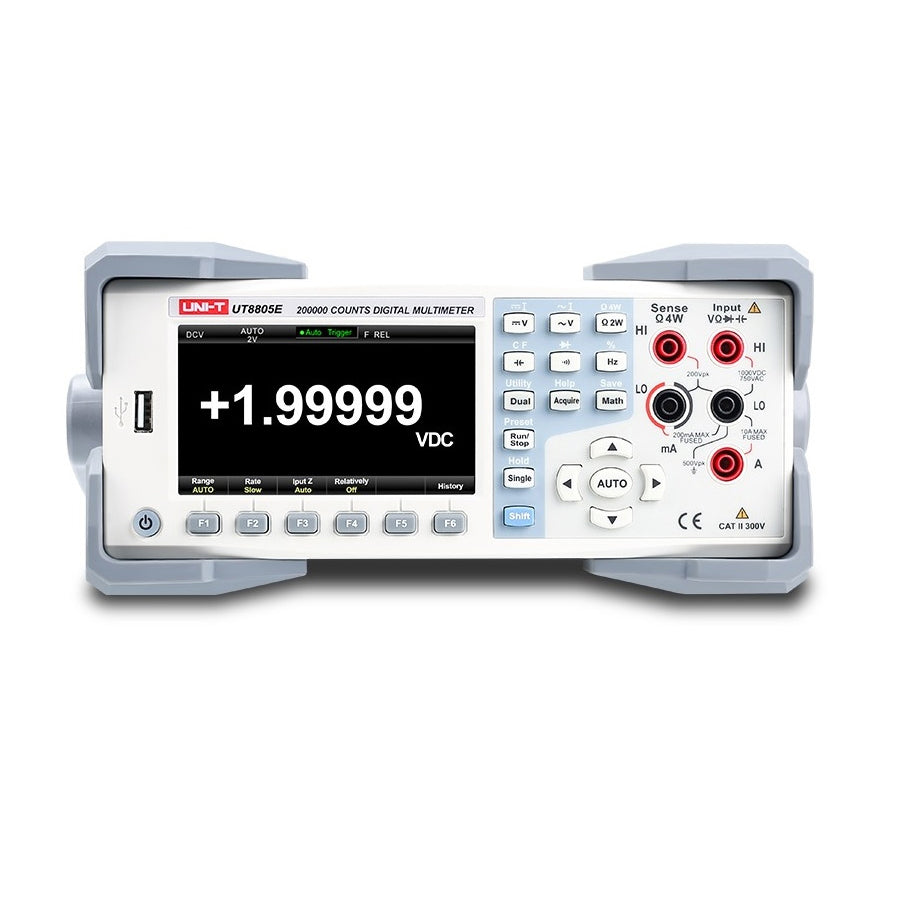

Multimetr stacjonarny UNI-T UT8805E

Ten produkt jest objęty 3-letnią gwarancją.UT8805E to multimetr cyfrowy do komputerów stacjonarnych o maksymalnej wartości wyświetlanej 199999 z automatyczną lub opcjonalną ręczną regulacją zakresu, kolorowym wyświetlaczem i funkcją pomiaru rzeczywistej wartości skutecznej. Konstrukcja obwodu wykorzystuje wielkoskalowe (LSI) przetworniki analogowo-cyfrowe (A/D), mikroprocesor, wielofunkcyjny pomiar i wysoce stabilną technologię rezystorów cienkowarstwowych, dzięki czemu jest to multimetr cyfrowy o doskonałej wydajności.
Urządzenie może być używane do pomiaru napięcia AC/DC, prądu AC/DC, rezystancji, pojemności, temperatury, częstotliwości, szerokości impulsu, testowania diod i ciągłości obwodu itp. Ponadto posiada funkcję przechowywania danych, pomiar wartości maksymalnej/minimalnej/średniej, funkcję porównania, pomiar wartości względnej, wykrywanie wartości szczytowych, przechwytywanie wykresów trendów oraz możliwość zapisu/odczytu do 10 000 rekordów danych.
UT8805E jest wyposażony w 4,3-calowy kolorowy wyświetlacz TFT o rozdzielczości 480 x 272 pikseli, umożliwiający wszechstronne i wyraźne wyświetlanie wyników pomiarów za pomocą odczytów słupkowych lub wykresów trendów. Wyświetlacz umożliwia podwójne wyświetlanie danych, np. podczas pomiaru napięcia lub prądu przemiennego wyświetla również częstotliwość, podczas pomiaru temperatury wyświetla również rezystancję termopary itp.
Jest to wysokiej klasy elektryczny przyrząd pomiarowy odpowiedni do pomiarów w elektronice, komunikacji, produkcji, obronie narodowej, energetyce, przemyśle chemicznym i innych. Przyrząd ten jest ściśle zgodny z normami bezpieczeństwa IEC61010-1, EN61010-2-030, poziom zanieczyszczenia II, przepięcie CATI 1000V, CAT II 300V, jest podwójnie izolowany, wodoodporny i pyłoszczelny z ochroną IP65. Jest to niezbędne narzędzie eksperymentalne dla różnych uczelni.


Parametry produktu:

- Typ wyświetlacza: 4,3" TFT-LCD z rozdzielczością 480 x 272 px
- liczba pozycji wyświetlacza: 200 000
- prędkość pomiaru: 5000 rdgs/s (2,5 odczytu/s; 10 odczytów/s; 5000 odczytów/s)
- podwójny wyświetlacz: tak, jednoczesne wyświetlanie dwóch wielkości
- Pomiar napięcia DC: zakresy od 200mV do 1000V
- Pomiar prądu stałego: zakresy od 200µA do 10A
- Pomiar napięcia AC True-RMS: zakresy od 200 mV do 750 V
- Pomiar prądu AC True-RMS: zakresy od 2 mA do 10 A
- Pomiar rezystancji: zakresy od 200? do 100M? (opcjonalny 2- i 4-przewodowy pomiar rezystancji)
- Pomiar pojemności: zakres od 2nF do 2000µF
- zakres częstotliwości: 20Hz do 1MHz, napięcie/prąd AC True-RMS 20Hz do 100kHz
- Test ciągłości obwodu i test diody: tak
- Pomiar temperatury: z wbudowaną termoparą z kompensacją zimnego końca
- pomiar temperatury za pomocą zewnętrznej termopary: tak, wstępnie ustawione konwersje dla ITS-90, Pt100 i Pt385 oraz termopar typu B, E, J, K, N, R, S, T
- różne operacje matematyczne: maksimum, minimum, wartość średnia, odchylenie standardowe, pass/fail, dBm, dB, pomiar względny, histogram, wykres trendu, wykres słupkowy

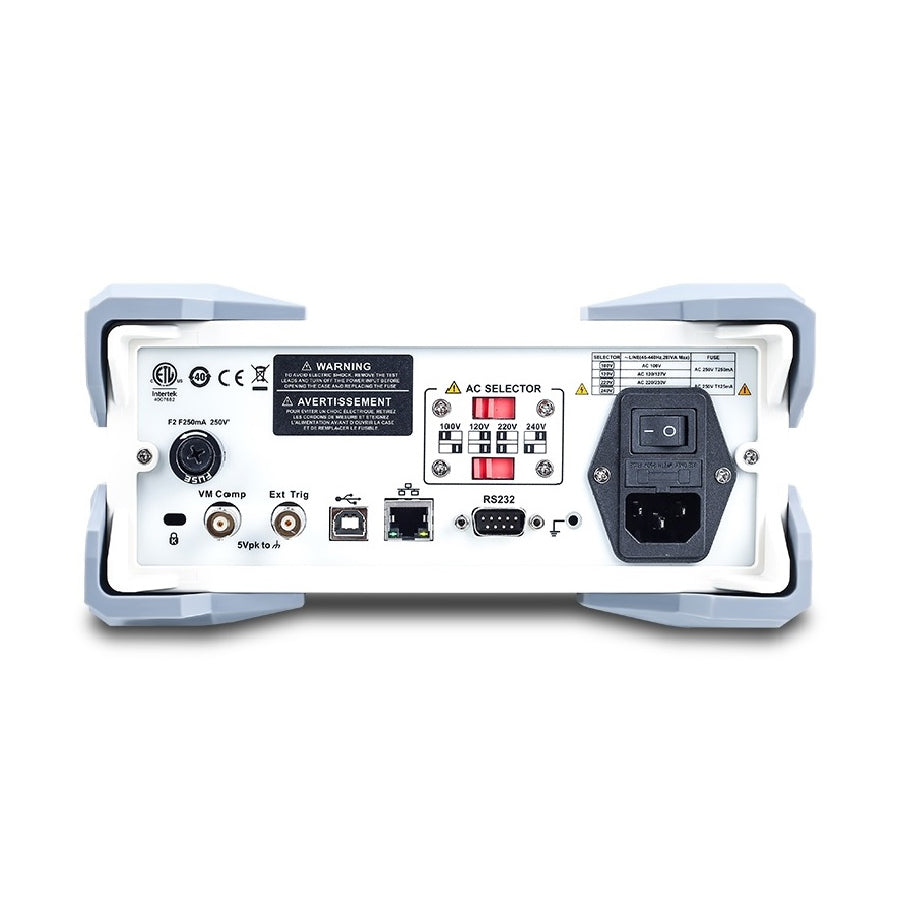

- Obsługa USB, GPIB, RS-232C i LAN, USB-TMC, standardu IEEE 488.2, języka VXI11 i SCPI
- Zgodność z najnowszym zestawem poleceń SCPI dla multimetrów głównego nurtu
- Rejestrowanie i przechowywanie danych historycznych
- Możliwość zapisywania danych i konfigurowania ustawień na dysku USB
- Pamięć NAND FLASH o pojemności 1 GB, duża pojemność systemu pamięci i danych testowych
- Menu w języku angielskim i chińskim oraz system pomocy online
- oprogramowanie dla administratora PC
- szeroki zakres napięcia zasilania


Specyfikacja :

- Maksymalne mierzone napięcie: 1000 V (DC) / 750 V (AC)
- Zabezpieczenie zacisków wejściowych 10 A: (CE) F1, wewnętrzny wolny bezpiecznik 10 A /250 V
- Zabezpieczenie zacisków wejściowych µA, mA: (CE) F2, szybki bezpiecznik 250 mA/250 V na tylnym panelu
- Kolorowy wyświetlacz TFT 4,3": podwójny, pełny wyświetlacz ikon; 200000 maks., 480 x 272 pikseli
- wybór zakresu: automatyczny lub ręczny
- wyświetlanie polaryzacji: automatyczne
- operacje matematyczne: pass/fail, względne, min/max/średnia, odchylenie standardowe, dBm, dB, wstrzymanie, histogram, wykres trendu, wykres słupkowy


Specyfikacja zakresów pomiarowych:

- 1. pomiar napięcia dc ( zakres / impedancja wejściowa / dokładność % (90 dni) / (1 rok )) :
200 000 mV / 10M? lub >10G? / 0,008+0,004 / 0,01+0,004
2,00000 V / 10M? lub >10G? / 0,008+0,003 / 0,01+0,003
20,0000 V / 10M? lub >10G? / 0,008+0,004 / 0,01+0,004
200 000 V / 10 M? / 0,012+0,003 / 0,015+0,003
1000,00 V / 10M? / 0,012+0,003 / 0,015+0,003


- 2. pomiar prądu stałego (zakres / spadek napięcia wejściowego / dokładność % (90 dni) / (1 rok)):
200 000 µA / <30 mV / 0,050+0,005 / 0,055+0,005
20000 mA / <0,3 V / 0,050+0,005 / 0,055+0,005
20.0000 mA / <30 mV / 0,070+0,020 / 0,095+0,020
200 000 mA / < 0,3 V / 0,060+0,008 / 0,070+0,008
2,00000 A / < 0,1 V / 0,150+0,020 / 0,170+0,020
10,0000 A / <0,3 V / 0,200+0,010 / 0,250+0,010


- 3. pomiary rezystancji (zakresy / maksymalny prąd testowy / dokładność % (90 dni) / (1 rok)):
200,000 ? / 1mA / 0.012+0.005 / 0.030+0.005
2,00000 k? / 1mA / 0,012+0,003 / 0,020+0,003
20,0000 k? / 100µA / 0,012+0,003 / 0,020+0,003
200 000 k? / 10µA / 0,012+0,004 / 0,020+0,004
2,00000 M? / 1µA / 0,020+0,004 / 0,040+0,004
10,0000M? / 500nA / 0,100+0,004 / 0,250+0,004
100 000 M? / 500 nA ? 10M? / 0,800+0,004 / 1,75+0,004


- 4. pomiar napięcia AC True RMS (zakresy / zakres częstotliwości / dokładność % (90 dni) / (1 rok)):
200,000 mV / 20Hz do 45Hz / 1.5+0.10 / 1.5+0.10
45 Hz do 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz do 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz do 100 kHz / 3,0+0,05 / 3,0+0,05


2,00000 V / 20 Hz do 45 Hz / 1,5+0,10 / 1,5+0,10
45Hz do 20kHz / 0.19+0.05 / 0.2+0.05
20 kHz do 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz do 100 kHz / 3,0+0,05 / 3,0+0,05

20,0000 V / 20 Hz do 45 Hz / 1,5+0,10 / 1,5+0,10
45Hz do 20kHz / 0.19+0.05 / 0.2+0.05
20 kHz do 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz do 100 kHz / 3,0+0,05 / 3,0+0,05

200 000 V / 20 Hz do 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz do 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz do 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz do 100 kHz / 3,0+0,05 / 3,0+0,05

750 000 V / 20 Hz do 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz do 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz do 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz do 100 kHz / 3,0+0,05 / 3,0+0,05


- 5. Pomiar prądu AC True RMS (zakresy / zakres częstotliwości / dokładność % (90 dni) / (1 rok)):
2.00000 mA / 20Hz do 45Hz / 1.5+0.10 / 1.5+0.10
45 Hz do 2 kHz / 0,5+0,10 / 0,5+0,10
2kHz do 10kHz / 2.5+0.20 / 2.5+0.20

200 000 mA / 20 Hz do 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz do 2 kHz / 0,5+0,10 / 0,5+0,10
2kHz do 10kHz / 2,5+0,20 / 2,5+0,20

200000 mA / 20 Hz do 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz do 2 kHz / 0,3+0,10 / 0,3+0,10
2kHz do 10kHz / 2.5+0.20 / 2.5+0.20

2,00000 A / 20Hz do 45Hz / 1,5+0,20 / 1,5+0,20
45 Hz do 2 kHz / 0,5+0,20 / 0,5+0,20
2kHz do 10kHz / 2.5+0.20 / 2.5+0.20

10.0000 A / 20Hz do 45Hz / 1.5+0.15 / 1.5+0.15
45Hz do 2kHz / 0.5+0.15 / 0.5+0.15
2kHz do 10kHz / 2.5+0.20 / 2.5+0.20


- 6. pomiar pojemności (zakresy / maks. prąd testowy / dokładność % (90 dni) / (1 rok)):
2,000nF / 0.5µA / 2.8+1.0 / 3+1.0
20,00 nF / 1µA / 1+0,5 / 1+0,5
200.0nF / 10µA / 1+0.5 / 1+0.5
2,000µF / 100µA / 1+0.5 / 1+0.5
20.00µF / 1mA / 1+0.5 / 1+0.5
200.0µF / 1mA / 1+0.5 / 1+0.5
2,000µF / 1mA / 2+0.5 / 2+0.5


- 7. pomiar temperatury (typ termopary / zakres temperatury ogniwa / dokładność % (1 rok)):
RTD ?=0,00385 / -200°C do 660°C / 0,16°C
B / 0°C do 1820°C / 0,76°C
E / -270°C do 1000°C / 0,5°C
J / -210°C do 1200°C / 0,5°C
K / -270°C do 1370°C / 0,5 °C
N / -270°C do 1300°C / 0,5 °C
R / -50°C do 1760°C / 0,5 °C
S / -50°C do 1760°C / 0,6 °C
T / -270°C do 400°C / 0,5°C


- 8. pomiary częstotliwości i cyklu pracy (zakresy / dokładność % (90 dni) / (1 rok)) :
20Hz do 2kHz / 0.01+0.003 / 0.01+0.003
2kHz do 20kHz / 0.01+0.003 / 0.01+0.003
20kHz do 200kHz / 0.01+0.003 / 0.01+0.003
200kHz do 1MHz / 0.01+0.005 / 0.01+0.006
Zakres napięcia AC od 200 mV do 750 V.


- 9. Pomiary ciągłości obwodu i diody
Do pomiaru rezystancji lub spadku napięcia na diodzie używane jest źródło prądu o stałym natężeniu 1 mA ± 5%.
Napięcie obwodu otwartego wynosi < 8V. Próg pomiaru ciągłości obwodu jest regulowany. Opcja wskazania
brzęczyk.


Ogólna charakterystyka i właściwości mechaniczne:

- Zasilanie: AC 90V-110V, 45-440Hz; AC 110V-132V, 45-440Hz; AC 200V-240V, 45-66Hz; AC 216V-264V, 45-66Hz
- Pobór mocy: maks. 20 W
- Środowisko pracy: 0°C do 28°C<90%; 28°C do 40°C<75%; 40°C do 55°C<50% (bez kondensacji)
- wysokość: ?2000 m
- wymiary: 260 mm x 116 mm x 332 mm
- waga: 4,4 kg
- kolor: szary i biały


Zawartość opakowania jednostkowego :

- Multimetr stacjonarny UT8805E 1szt.
- 3-żyłowy przewód zasilający 1 szt.
- przewody pomiarowe 1 para
- Kabel połączeniowy USB 1 szt.
- Kabel połączeniowy RS232 1 szt.
- Skrócona instrukcja obsługi UT8805E 1 szt.
- Karta gwarancyjna UT8805E 1szt
- Oprogramowanie komputerowe dla PC 1 zestaw
