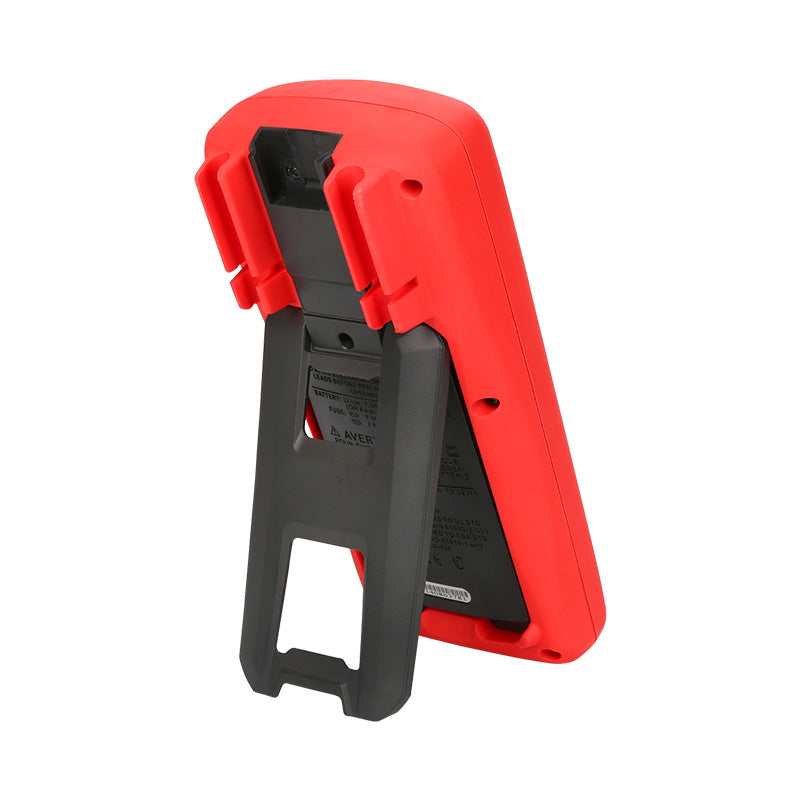

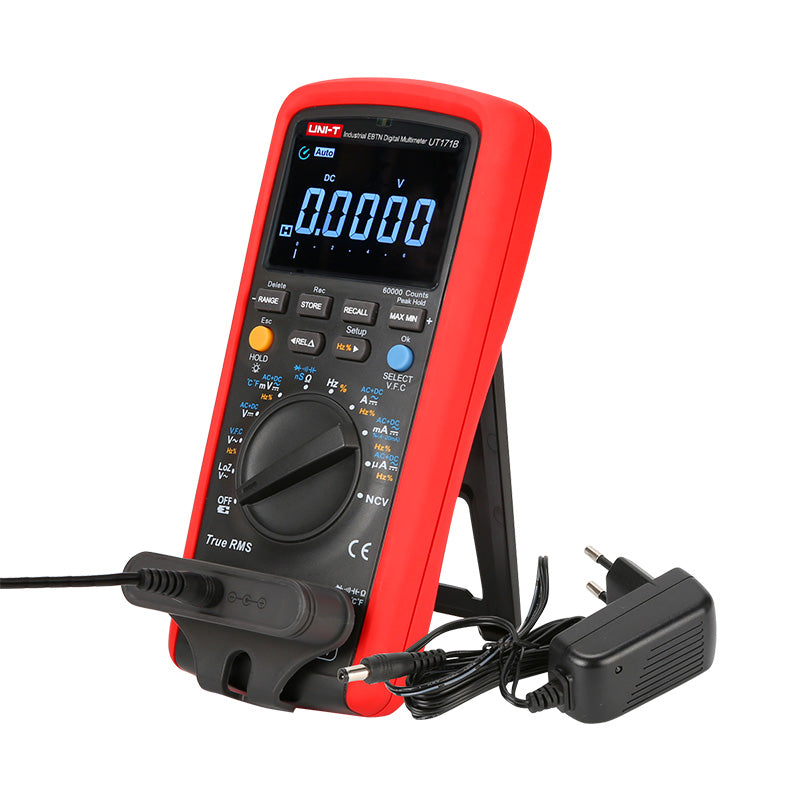

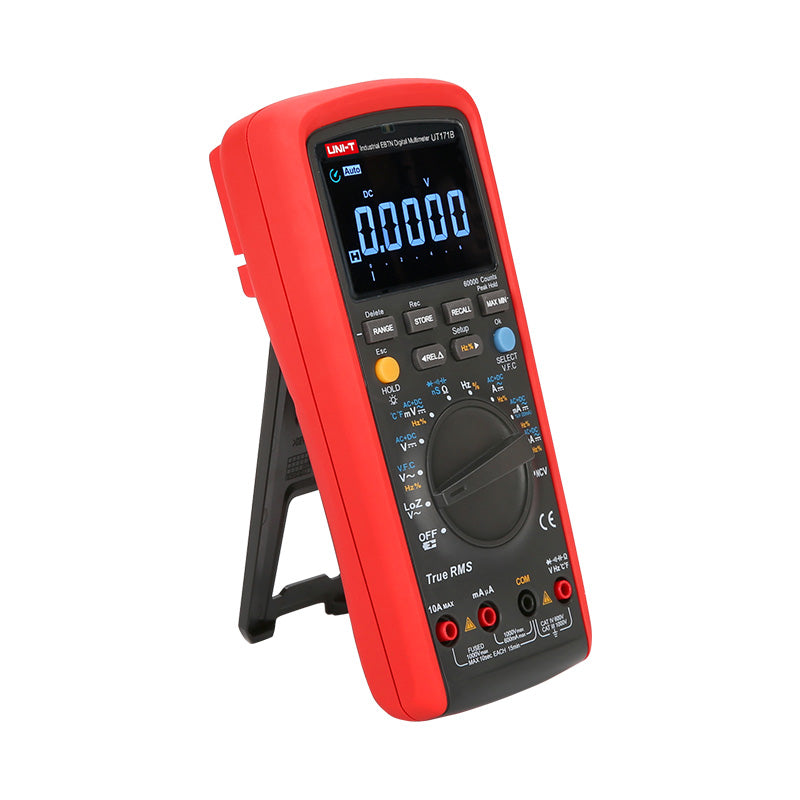

Multimetr UNI-T UT171B

Seria multimetrów UT171 to multimetry ręczne z automatycznym i ręcznym przełączaniem zakresów i rozdzielczością 4 3/4 - 4 5/6 cyfr. Przyrządy te należą do wyższej klasy średniej, wyróżniają się wysokiej jakości konstrukcją i niezawodnością oraz nadają się do zastosowań przemysłowych. Mogą mierzyć napięcia i prądy AC/DC, rezystancję, test diody, test ciągłości, pojemność, częstotliwość, inwersję, temperaturę, pętlę prądową 4-20mA, przewodność, VFC, NCV. Przyrządy umożliwiają przechowywanie danych i łączność przez USB z izolacją optyczną lub Bluetooth.

Multimetr UNI-T UT171B
W przeciwieństwie do UT171A, UT171B ma większy zakres pomiarów rezystancji i pojemności, a także mierzy przewodność (odwrotność rezystancji). Typ wyświetlacza to VT-WLCD, odczyty są jasne na ciemnym tle. Zakres wyświetlania wynosi ±60000 dla pomiarów napięcia, prądu i częstotliwości oraz ±6000 dla pomiarów pojemności. Wyświetlacz zawiera 31-częściowy analogowy wyświetlacz słupkowy. Częstotliwość odświeżania od 4 do 5 razy na sekundę. Zabezpieczenie zakresów prądowych zapewniają bezpieczniki rurkowe (zakres 10A bezpiecznikiem FF 10A H/1000V (10 x 38 mm); zakres mA/µA bezpiecznikiem FF 800mA H/600V (6 x 32 mm)). Przyrząd może testować własne bezpieczniki (bez otwierania przyrządu). Zasilanie multimetru zapewnia bateria litowa 7,4V/1800mAh. Zakres wielkości pomiarowych może być wybierany automatycznie lub ręcznie. W zestawie znajdują się przewody pomiarowe z kolcami w kategorii bezpieczeństwa CAT III 1000V i CAT IV 600V.

Parametry produktu :

- W pełni zgodne z normą IEC/EN61010-1 i posiadają podwójną izolację
- Sklasyfikowane jako CAT III 1000V - el. wewn. w tym dystrybucja trójfazowa
- CAT IV 600V - zewnętrzne instalacje elektryczne Instalacja (wyłączniki, rozpoczęcie instalacji wewnętrznej)
- maksymalny wyświetlacz to 60000, odwrócony wyświetlacz typu VT-WLCD
- wyświetlacz do pomiaru częstotliwości 60000
- wyświetlacz do pomiaru pojemności 6000
- częstotliwość odświeżania dla większości pomiarów 4 do 5 razy na sekundę
- automatyczne lub ręczne ustawianie zakresu
- Zakresy pomiaru napięcia przemiennego (AC): 600 mV / 1000 V
- Zakresy pomiarowe prądu przemiennego (AC): 600 µA / 10 A
- Zakresy pomiarowe napięcia stałego (DC): 600 mV / 1000 V
- Zakresy pomiarowe prądu stałego (DC): 600 µA / 10 A
- Zakresy pomiaru rezystancji: 600 ? / 60 M?
- Zakresy pomiaru pojemności kondensatorów: 60,00 nF / 60,00 mF
- Zakresy pomiaru częstotliwości: od 60 Hz do 10 MHz
- Zakres pomiaru prądu przemiennego: 1% do 99%
- Zakres pomiaru przewodności : 60nS
- zakres pomiaru temperatury: -40°C~1000°C, (z dostarczoną termoparą niklowo-chromowo-niklowo-krzemową tylko do +230°C)
- wysoka dokładność
- skala analogowa Bargraph, 31 części
- TRMS, pomiar wartości skutecznej napięć i prądów AC
- Podczas pomiarów napięcia AC, częstotliwość lub napięcie AC mogą być również mierzone na wyświetlaczu pomocniczym
- składowa AC nałożona na napięcie DC może być również mierzona na dodatkowym wyświetlaczu
- wysoka dokładność
- rejestrowanie 1000 wartości
- tryb pomiaru względnego
- Pomiar wartości szczytowych MAX i MIN z reakcją 1 ms
- wskazanie złego okablowania
- wskazanie niskiego poziomu baterii
- automatyczne wyłączanie (uśpienie w stanie bezczynności)
- ochrona wejść napięciowych przed przeciążeniem
- ochrona wejść przepięciowych przez szybkie bezpieczniki
- impedancja wejściowa 10M?
- bezdotykowe wykrywanie napięcia bez bolców pomiarowych
- testowanie diod i złącz półprzewodnikowych napięciem od 0 do 3V
- zasilany akumulatorem LiIon 7,4V/1800mAh

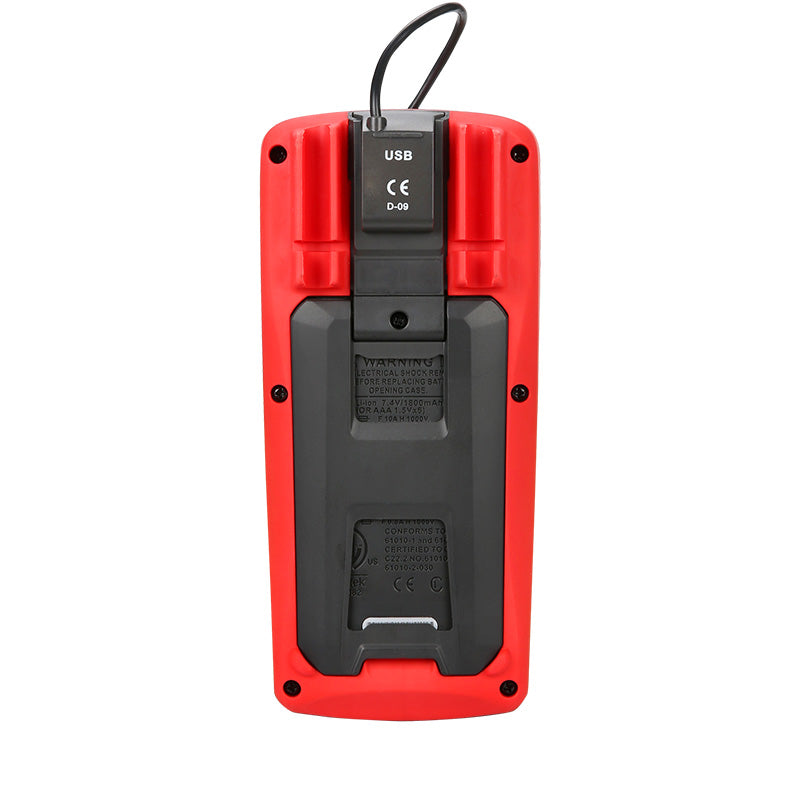

- kabel USB z konwerterem optoelektrycznym w zestawie, oprogramowanie można pobrać ze strony producenta: https://meters.uni-trend.com/product/ut171-series/#Docs
- dostarczony zasilacz do ładowania DC 10V/500mA z akcesoriami
- Adapter Bluetooth UT-D08 może być dostarczony
- Możliwy jest również pomiar w polu elmag. o natężeniu 1V/m z dodatkowym błędem 5%.


Parametry techniczne :
(dokładność jest określona w temperaturze 23°C ±5°C i wilgotności względnej mniejszej lub równej 75%)

- Pomiar napięcia DC (impedancja wejściowa wynosi 10M?):
(zakres / rozdzielczość / dokładność)
600,00 mV / 10µV / ±0,025% + 5
6,0000 V / 0,1 mV / ±0,025% + 5
60,000 V / 1mV / ± 0,025% + 5
600,00 V / 10 mV / ± 0,03 % + 5
1000,0 V / 100 mV / ± 0,03% + 5

- Pomiar napięcia AC (impedancja wejściowa ok. 10M?, 45Hz do 1kHz):
( zakres / rozdzielczość / dokładność )
600,00 mV / 10µV / ± 0,4% + 40
6,0000 V / 0,1 mV / ± 0,025 % + 5
60.000 V / 1mV / ± 0,025 % + 5
600,00 V / 10 mV / ± 0,03 % + 5
1000,0 V / 100 mV / ± 0,03% + 5
LoZ 100,0 V / 0,1 V / ± 2,0 % + 10
V.F.C. 600V/1000V / 0.01 V/0.1 V / ± 2.0 % + 10

- Pomiar prądu stałego:
( zakres / rozdzielczość / dokładność )
600,0 µA / 0,01 µA / ± 0,25 % + 20
6000,0 µA / 0,1 µA / ± 0,25 % + 2
60.000 mA / 1 µA / ± 0,7 % + 2
600,0 mA / 10µA / ± 0,15% + 2
6.000 A / 0,1 mA / ± 0,5% + 3
10.000 A / 1mA / ± 0,5% + 2
% (4-20mA) / 0,01% / ± 0,5% + 2

- Pomiar prądu przemiennego (45Hz do 1kHz):
( zakres / rozdzielczość / dokładność )
600,00 µA / 0,01 µA / ± 0,75% + 20
6000,0 µA / 0,1 µA / ± 0,75% + 20
60.000 mA / 1µA / ± 0,75% + 20
600.000 mA / 10 µA / ± 0,75 % + 20
6.0000 A / 0.1mA / ± 1.5 % + 20
10.000A / 1mA / ± 1,5 % + 5


- Pomiary rezystancji i przewodności:
( zakres / rozdzielczość / dokładność )
600,00 ? / 0,01 ? / ± 0,05 % + 10
6,0000 k? / 0,1 ? / ± 0,05 % + 2
60.000 k? / 1? / ± 0,05 % + 2
600,00 k? / 10? / ± 0,05 % + 2
6,0000 M? / 100 ? / ± 0,15% + 5
60.000 M? / 1 k? / ± 3 % + 2
60.00nS / 0.01nS / ± 1 % + 10 (S jest jednostką Siemensa)

- Pomiar pojemności kondensatorów:
( zakres / rozdzielczość / dokładność )
6.000 nF / 1 pF / ± 3,0% + 30
60.00 nF do 600.0 µF / 10pf do 100 nF / ± 2.5% + 5
6.000 mF do 60.00 mF / 1 µF do 10 µF / ± 10 %


- Pomiary częstotliwości, cyklu pracy i okresu:
( zakres / rozdzielczość / dokładność )
60 000 Hz do 10 000 MHz / 0,0001 Hz do 0,001 MHz / ± 0,01 % + 5
0,1 % do 99,9 % / 0,1 % / ± 3,0 % + 40
100,0 ms do 0,100 µs / 0,1 ms do 0,001 µs / ± 0,1% + 5


- typ wyświetlacza: odwrócone podświetlenie, typ VT-WLCD
- częstotliwość próbkowania : 4 do 5 / sek
- liczba cyfr : 60000
- linia analogowa : 31 segmentów
- Zasilanie : akumulator LiIon 7.4V/1800mAh
- Zabezpieczenie 10A z bezpiecznikiem FF 10A H/1000V (10 x 38mm)
- Zabezpieczenie zakresu mA/µA z bezpiecznikiem FF 800mA H/1000V (6 x 32mm)
- wymiary urządzenia: 206 x 95 x 53 mm
- waga: około 500 g (łącznie z bateriami)
- temperatura pracy: od 0°C do 40°C
- robocza wilgotność względna w temperaturze od 0°C do 30°C mniejsza lub równa 75%, w temperaturze od 30°C do 40°C mniejsza lub równa 50%
- temperatura przechowywania : - 10°C do 50°C
- Urządzenie spełnia normy :
cETLus, CAT III 1000V, CAT IV 600V, podwójna izolacja, ochrona przed przeciążeniem dla napięć większych niż 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Zgodność z UL STD: 61010-1, 61010-2-030
Certyfikat zgodności z CSA STD. C22.2 nr 61010-1, 61010-2-030, 61010-2-033

- Producent : UNI-TREND
- www.uni-t.cz


Zawartość opakowania :

- Multimetr UT171B z walizką do przechowywania
- Akumulator LiIon 7,4V/1800mAh - w przyrządzie
- bezpiecznik F1: 6 x 32 mm FF 800 mA H 1000 V (6 x 32 mm) - w urządzeniu
- Bezpiecznik F2: 6 x 25 mm FF 10 A H 1000 V (10 x 38 mm) - w urządzeniu
- Kabel USB z konwerterem opto-el.
- Termopara typu K (nikiel-chrom-nikiel-krzem) do +230°C )
- kable testowe z kolcami w CAT III 1000V, CAT IV 600V
- zasilacz do ładowania DC 10V/500mA z akcesoriami
- instrukcja obsługi w języku czeskim, słowackim i angielskim
