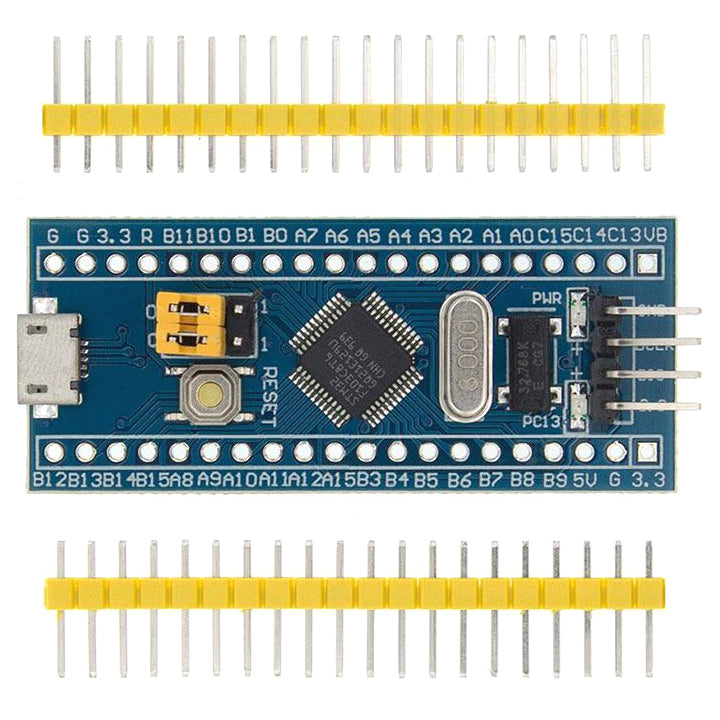

Płytka rozwojowa ARM STM32F103C8T6
Płytka rozwojowa ARM - mikrokontroler STM32F103C8T6 Cortex-M3, częstotliwość CPU do 72MHz, Flash 64KB, SRAM 20KB, 2× 12bit ADC (0-3,6V, 16 kanałów), 7× DMA, 7× timer w tym 3× 16bit PWM, 2× I2C, 3× USART, 2× SPI (18Mbit/s), 1× CAN 2.0B, 1× USB 2.0 full-speed, RTC, CRC unit, 96bit unique ID, format kompatybilny z Arduino Nano
Na stanie więcej niż 5 szt.
Przewidywana wysyłka:
15.06.2026
Cena regularna
24,83 zł
20,19 zł
bez VAT
Cena jednostkowa
/
Niedostępne
OEM | SKU:
09830073
Opis produktu
Płytka rozwojowa Arduino Nano z mikrokontrolerem ARMCortex-M3 STM32F103C8
Parametry techniczne:
- Mikrokontroler STM32F103C8
- Częstotliwość procesora do 72MHz
- 64KB flash
- PAMIĘĆ SRAM 20KB
- 2 × 12-bitowy przetwornik ADC (0 - 3,6 V, 16 kanałów)
- 7 x DMA
- 7 x timer:
- 3 × 16-bitowe timery, każdy z maksymalnie 4 wejściami IC/OC/PWM lub licznika impulsów i wejściem enkodera kwadraturowego (przyrostowego)
- 16-bitowy timer PWM ze sterowaniem silnikiem z generowaniem czasu martwego i zatrzymaniem awaryjnym
- 2 x Watchdog Timer (niezależny i okienkowy)
- 24-bitowy timer SysTick
- 2 x I2C (SMBus/PMBus)
- 3 x USART (interfejs ISO 7816, LIN, IrDA, sterowanie modemem)
- 2 x SPI (18 Mbit/s)
- 1 x CAN (2.0B aktywny)
- 1 x USB 2.0 pełnej prędkości
- 1 x układ czasu rzeczywistego - RTC
- Jednostka obliczeniowa CRC, 96-bitowy unikalny identyfikator
- oscylatory, reset i zarządzanie energią:
- Zasilanie 2,0 - 3,6 V
- Power-on reset, power-down reset i programowalny detektor napięcia (PVD)
- Zewnętrzny oscylator 4 - 16 MHz dla CPU
- Wewnętrzny oscylator 8 MHz dla CPU
- Wewnętrzny oscylator 40 kHz dla RTC
- PLL dla taktowania CPU
- Zewnętrzny oscylator 32,768 kHz z kalibracją dla RTC
- Tryb niskiego zużycia energii:
- Tryb uśpienia, zatrzymania i czuwania
- Wejście VBAT do podtrzymania zasilania dla RTC i rejestrów zapasowych
- Parametry mechaniczne:
- Wymiary płytki 53 mm x 22 mm.
- rozstaw pinów odpowiada standardowej 40-pinowej tulei DIP - przyjazny dla płytki prototypowej
- inne komponenty i obwody na płytce:
- zasilanie 3.3V 300mA
- kryształ 8MHz dla CPU
- kryształ 32.768kHz dla RTC
- zworki wyboru trybu programowania - BOOT0 i BOOT1
- przycisk reset
- złącze micro USB - zasilanie i dane
- Złącze SWD - programowanie i debugowanie za pomocą programatora ST-Link V2
- Dioda LED wskazująca zasilanie 3.3V
- Dioda LED podłączona do pinu PC13
- płytka może być zasilana przez Micro USB lub piny zasilania
Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnego montażu.
