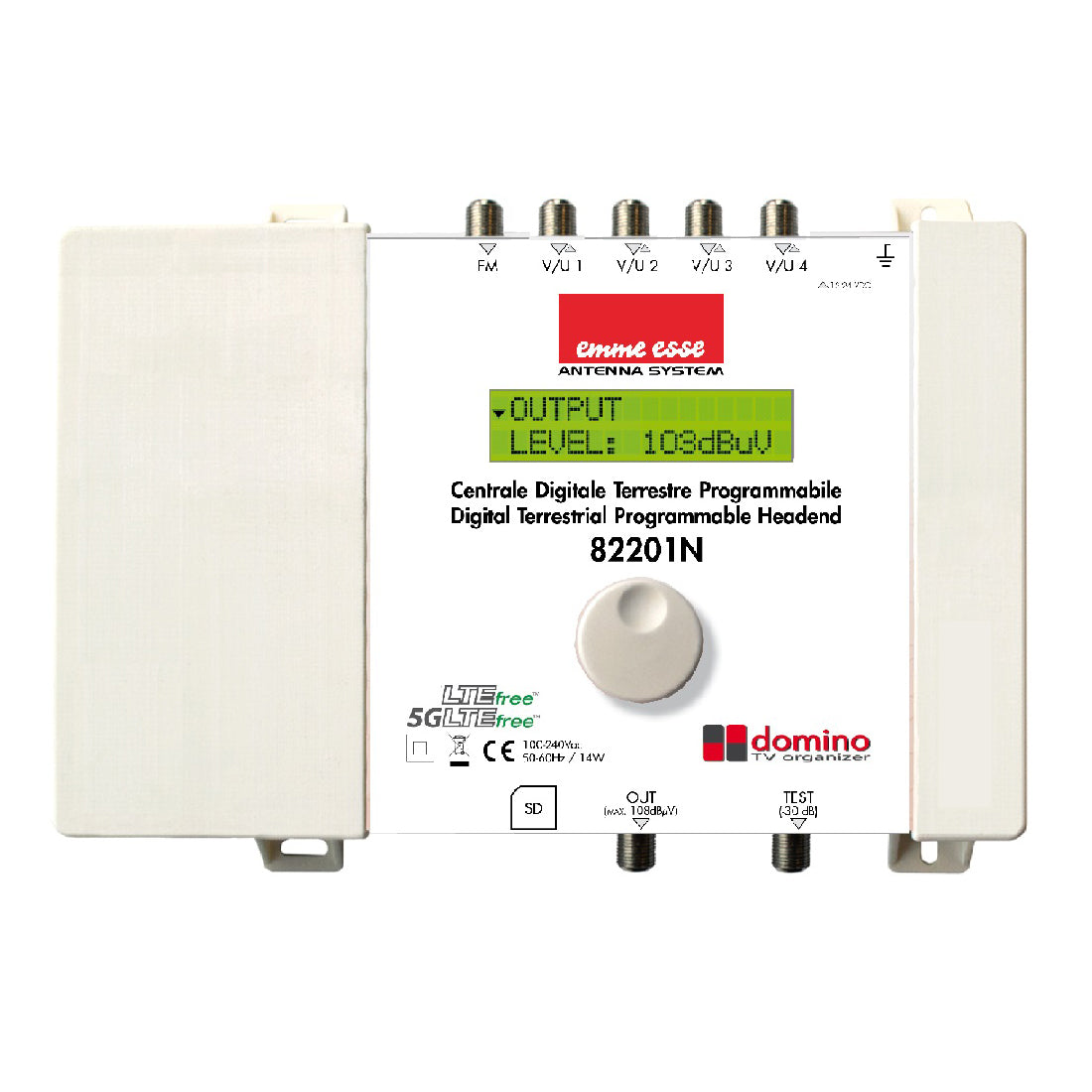

Programowalny wzmacniacz antenowy Emme Esse Profiler Domino N

Antenna Profiler Domino 82201N firmy Emme Esse to programowalny wzmacniacz naziemny z regulowanymi filtrami. Wzmacniacz posiada pięć wejść: FM + 4x VHF-UHF. Nie potrzebujesz żadnego zewnętrznego programatora, aby go skonfigurować, jest on wbudowany bezpośrednio we wzmacniacz. Wzmacniacz sam wykrywa najwyższy kanał telewizyjny podłączony do wejścia i odpowiednio zawiera filtr wejściowy typu upper stop w celu zmniejszenia zakłóceń w paśmie 5G, 4G (LTE) lub filtr jest wyłączony podczas odbioru kanałów telewizyjnych powyżej 790 MHz. Wzmacniacz automatycznie odczytuje i wyświetla poziom sygnału wybranego kanału telewizyjnego, co oznacza, że podczas konfiguracji nie jest potrzebne urządzenie pomiarowe. Wzmacniacz umożliwia konwersję częstotliwości dowolnego wejściowego kanału telewizyjnego w pasmach VHF i UHF na dowolny inny kanał telewizyjny w pasmach VHF i UHF, co jest korzystne dla różnych hoteli i pensjonatów, w których rozległe okablowanie na wysokich częstotliwościach ma wysokie tłumienie. W każdym kanale telewizyjnym (lub klastrze filtrów) poziom sygnału jest automatycznie kontrolowany w czasie rzeczywistym (w ciągu 20 sekund) przez AGC, dzięki czemu poziomy na wyjściu wzmacniacza są stałe. Wzmacniacz może przetwarzać ponad 50 kanałów TV w 32 filtrach. Jeśli wymagana jest konwersja częstotliwości, w klastrze mogą znajdować się maksymalnie 3 kanały telewizyjne, na przykład można przekonwertować grupę kanałów 21, 22, 23 na grupę kanałów 31, 32, 33. Jeśli konwersja częstotliwości nie jest wymagana, w jednym filtrze może znajdować się do 6 sąsiednich kanałów. Wyjście wzmacniacza można odchylić do 15 dB (w porównaniu do częstotliwości odniesienia 174 MHz), aby skompensować tłumienie dużej dystrybucji telewizyjnej przy wysokich częstotliwościach. Możliwe jest podłączenie przedwzmacniaczy do wejść VHF/UHF wzmacniacza, wówczas konieczne jest włączenie zasilania przedwzmacniacza +12 lub +24V w Menu, całkowity pobór prądu przez przedwzmacniacze może wynosić do 100mA. Wzmacniacz nadaje się do porównywania sygnałów telewizyjnych przed wejściem do konwertera optoelektrycznego w celu dystrybucji przez światłowody. Ustawienia całego modułu wzmacniacza można zablokować hasłem przed nieautoryzowanymi zmianami, a także można zapisać ustawienia na karcie SD i podczas ustawiania innego modułu ponownie załadować te parametry z karty SD.


Parametry produktu :

- prosta, intuicyjna konfiguracja
- 5 wejść: 1 x FM + 4 x VHF/UHF
- 1 wyjście główne, 1 wyjście testowe -30dB
- możliwość przetwarzania i transmisji ponad 50 kanałów TV (multipleksy)
- możliwość zdalnego zasilania zewnętrznych przedwzmacniaczy
- wbudowane wewnętrzne przedwzmacniacze
- 32 programowalne filtry o regulowanej szerokości dla 1 do 6 multipleksów
- konwersja częstotliwości kanałów VHF i UHF na dowolny inny kanał w paśmie VHF i UHF
- kontrola AGC w czasie rzeczywistym (do 20 s) w poszczególnych kanałach TV lub klastrach
- najostrzejsze filtry na rynku (50 dB na sąsiednich kanałach)
- wyświetla poziom poszczególnych kanałów telewizyjnych - bez potrzeby stosowania urządzenia pomiarowego
- automatycznie regulowane filtry 5G, LTE na wejściach
- możliwość pochylenia o 9dB na wyjściu
- możliwość wymiany zasilacza bez konieczności demontażu modułu
- blokada ustawień modułu hasłem
- możliwość zapisania i późniejszego wczytania konfiguracji na karcie pamięci SD


Parametry techniczne :

- Wejścia: 4 VHF/UHF + 1 FM
- wyjścia: 1 główne (FM+VHF+UHF) + 1 testowe -30dB
- zakres częstotliwości: FM 88 do 108 MHz, VHF 174 do 240 MHz, UHF 470 do 862 MHz
- ochrona przed zakłóceniami mobilnego Internetu: wyłączony, LTE, 5G
- Zakres poziomów wejściowych FM: 37 do 77dBµV
- Zakres poziomów wejściowych VHF: 40 do 109 dBµV
- Zakres poziomów wejściowych UHF: od 40 do 109 dBµV
- maks. poziom sygnału wyjściowego FM (60dB/IM3): 113dBµV
- maks. poziom sygnału wyjściowego VHF/UHF (60dB/IM3): 115dBµV
- maks. poziom sygnału wyjściowego VHF/UHF (35dB/IM3): 126dBµV
- maks. poziom sygnału wyjściowego VHF/UHF dla jednego filtra: 108dBµV
- maks. poziom sygnału wyjściowego VHF/UHF dla 6 multipleksów: 105dBµV
- maks. wzmocnienie FM: 35dB
- maks. wzmocnienie VHF: >65dB
- maks. wzmocnienie UHF: >65dB
- Regulacja wzmocnienia FM: 20dB
- Regulacja wzmocnienia VHF/UHF: automatyczny kanał AGC
- Wspólna regulacja wyjścia: 20dB
- Regulacja nachylenia: wyłączona, włączona 0 do 15dB względem 174MHz
- selektywność: 35dB/1MHz
- Jakość wyjścia MER w paśmie VHF/UHF: 35dB/35dB
- Ochrona ESD: tak, wszystkie wejścia
- ustawienia napięcia dla przedwzmacniaczy: wyłączone, +12V, +24V (łącznie 100mA dla wszystkich wejść)
- wejście karty SD: tak, możliwość formatowania, zapisu i ładowania ustawień modułu
- temperatura pracy: od -5°C do +50°C
- napięcie zasilania: 100 do 240V/AC
- pobór mocy: 14W
- wymiary: 217 x 165 x 59mm
- waga: 0,8kg
