System montażowy do słonecznego ogrzewania wody (5 paneli, dach pokryty dachówką)

Szukasz niezawodnej i kompletnej konstrukcji do montażu solarnego systemu podgrzewania wody, bez konieczności żmudnego dobierania poszczególnych elementów? Przygotowaliśmy dla Państwa kompletny zestaw montażowy zaprojektowany na miarę do instalacji 5 paneli fotowoltaicznych (np. TRINA 455 Wp z ramą 30 mm) na dachach spadzistych pokrytych klasyczną dachówką.

W zestawie znajduje się nie tylko kompletna konstrukcja nośna z aluminium i stali nierdzewnej, ale także wstępnie okablowana szafka rozdzielcza z kompletnym zabezpieczeniem prądu stałego oraz kombinowaną ochroną przeciwprzepięciową (T1+T2), która zapewni maksymalne bezpieczeństwo całego systemu.

Dlaczego warto wybrać ten zestaw montażowy? • Wszystko w jednym pakiecie: Oszczędzasz czas i pieniądze, unikając konieczności osobnego zakupu dziesiątek śrub, profili, haków i elementów zabezpieczających.
• Wysoka wytrzymałość i trwałość: Wysokiej jakości profile aluminiowe oraz elementy ze stali nierdzewnej A2 gwarantują długą żywotność nawet w trudnych warunkach pogodowych.
• Regulowane haki dachowe (VARIO): Podwójna możliwość regulacji pozwala na łatwe wyrównanie nierówności pokrycia dachowego i zapewnia solidne mocowanie do więźby.
• Elegancki wygląd: Czarne, anodowane uchwyty doskonale komponują się z nowoczesnymi panelami słonecznymi z czarną ramą (Full Black / Black Frame).
• Bezpieczeństwo na pierwszym miejscu: W zestawie znajduje się wstępnie zainstalowana skrzynka rozdzielcza DC z ochroną przeciwprzepięciową najwyższej klasy T1+T2 dla 1 łańcucha, która niezawodnie chroni falownik oraz całe gospodarstwo domowe przed przepięciami i skutkami uderzenia pioruna.

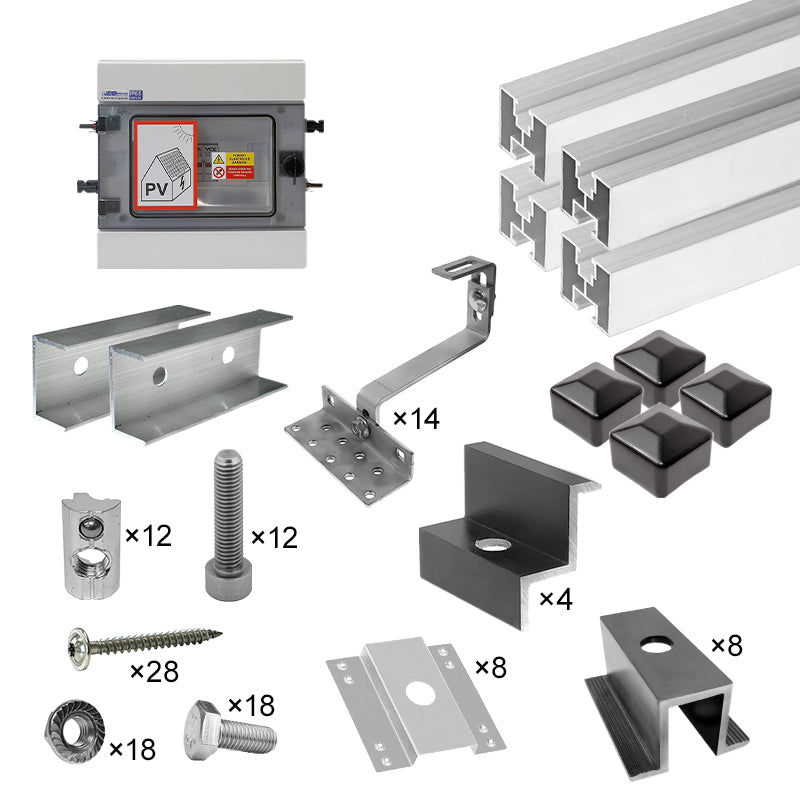

Zawartość kompletnego zestawu: Konstrukcja nośna i mocowanie: - 4x 14562340 Aluminiowy profil montażowy H 40x40 mm 3,60 m, srebrny
- 2x 14562183 Łącznik do profili montażowych 40x40, srebrny - 14x 14562273 Hak dachowy do mocowania panelu słonecznego VARIO 5.1, 2x regulowany
- 28x 14562249 Śruba TCS M8x60 A2 - 18x 14562179 Śruba sześciokątna M10x25 A2
- 18x 14562147 Nakrętka sześciokątna z kołnierzem ze stali nierdzewnej M10, ząbkowana - 4x 14562191 Zaślepka końcowa profilu, tworzywo II, czarna

Mocowanie paneli i uziemienie: - 4x 14562184 Uchwyt końcowy, czarny, 30 mm - 8x 14562185 Uchwyt środkowy uniwersalny, czarny
- 12x 14562248 Śruba imbusowa M8x30 A2
- 12x 14562177 Nakrętka przesuwna z kulką M8 - 8x 14562152 Podkładka uziemiająca do panelu słonecznego

Instalacja elektryczna i zabezpieczenia: - 1x 04290261 Rozdzielnica RFVE-DC1-1-T12-1, klasa ochrony I+II Zalecenia dotyczące montażu:

1. Mocowanie haków: Haki VARIO 5.1 należy rozmieszczać równomiernie na krokwiach pod dachówkami. Odległość między hakami należy dostosować do rozstawu krokwi oraz konkretnej strefy obciążenia śniegiem i wiatrem.
2. Wyrównanie profili: Za pomocą podwójnej regulacji wysokości na haku VARIO wyrównaj aluminiowe profile H do idealnej płaszczyzny.
3. Instalacja elektryczna: Rozdzielnicę DC należy umieścić w pobliżu regulatora podgrzewania wody / falownika i nie zapomnieć o jej prawidłowym podłączeniu do głównego uziemienia ekwipotencjalnego obiektu.
