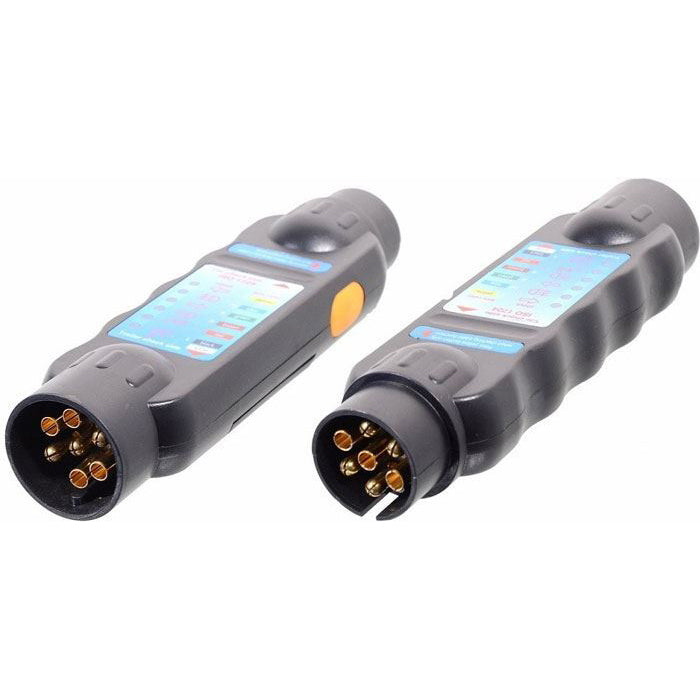

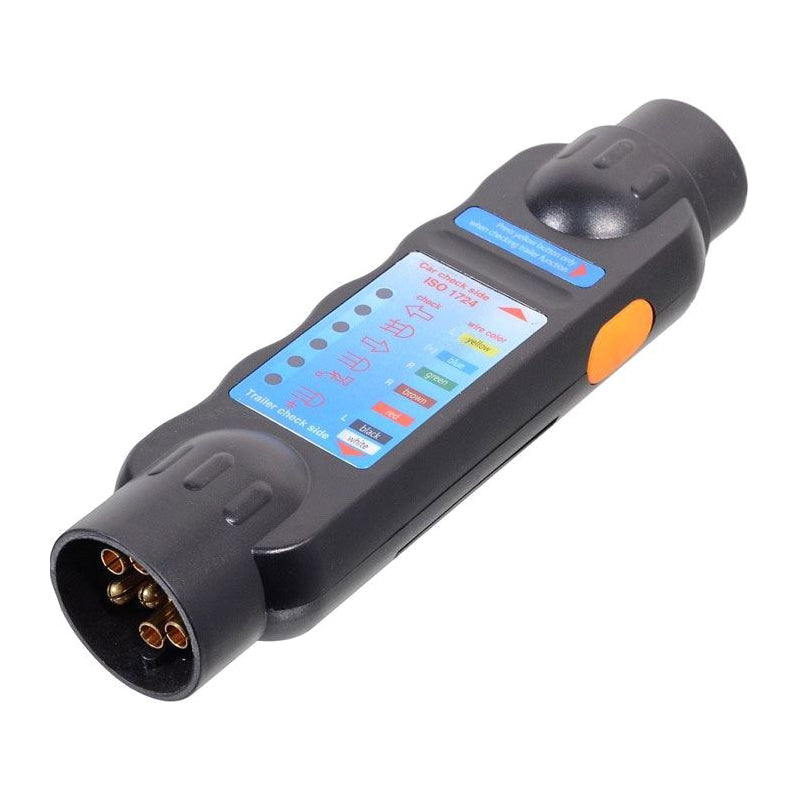

Tester gniazd i wtyczek HADEX R099A 12V 7-biegunowy

Praktyczny tester 7-biegunowych gniazd i widełek przyczep, przyczep kempingowych i pojazdów holowniczych. Zasilanie 12V.


Parametry produktu:

- Pomiar 7-biegunowych widełek i gniazd, lokalizacja usterek.
- Pomiar gniazd 13-biegunowych przy użyciu adaptera (brak w zestawie)
- tester nie może być używany do gniazd haka holowniczego z własną jednostką sterującą (CANBUS)


Parametry techniczne:

- Napięcie pojazdu: 12V

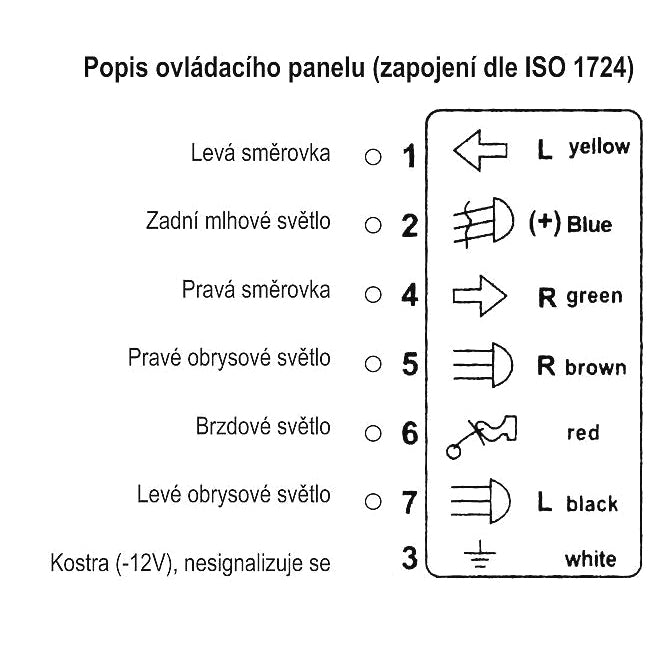

- 6× wskaźnik LED pokazujący funkcjonalność lub niefunkcjonalność obwodu
- zasilanie: bateria 9V 6F22 (brak w zestawie)
- homologacja: CE zgodnie z normą ISO1724


Procedura pomiaru oświetlenia przyczepy:
Włóż widełki oświetlenia przyczepy do testera i naciśnij żółty przycisk z boku przyrządu.
Jeśli wszystko jest w porządku, zaświecą się wszystkie diody LED. Każda dioda LED wskazuje działanie jednego obwodu elektrycznego.
Jeśli jakakolwiek dioda LED nie świeci się, może to oznaczać wadliwe okablowanie, przerwany przewód lub pękniętą żarówkę.
Jeśli żadna dioda LED nie świeci, przewód -12V (ramka) jest prawdopodobnie uszkodzony lub bateria w urządzeniu jest rozładowana.

Procedura pomiaru gniazda haka holowniczego:
Włącz światła samochodu i włącz kierunkowskazy.
Podłącz tester do gniazda holowniczego samochodu i naciśnij żółty przycisk z boku urządzenia.
Diody LED wskazują, które światła są włączone i prawidłowo przesyłają sygnał do gniazda holowniczego.
Jeśli żadna z diod LED nie świeci się, przewód -12V (osnowy) jest prawdopodobnie uszkodzony lub nie świecą się żadne światła pojazdu.

Ostrzeżenie:
Nie podłączaj testera jednocześnie do gniazda haka holowniczego i przyczepy, pomiary mogą być wykonywane tylko oddzielnie!
