Tester ogniw litowo-jonowych TIPA XH-M240 18650
Tester ogniw 18650 Li-Ion - pomiar pojemności (dokładność 1mAh), energii (dokładność 1mWh) i napięcia (dokładność 0,1V), model XH-M240, zasilanie DC 5-12V lub ogniwo 18650, prąd czuwania 5-7mA, prąd rozładowania 500mA, rezystancja obciążenia 8?/10W, wynik wyświetlany na wyświetlaczu LED do momentu zresetowania, temperatura pracy -25 do 85°C, wilgotność 5-95% RH, wymiary 110 × 80 × 25 mm
Na stanie więcej niż 5 szt.
Przewidywana wysyłka:
15.06.2026
Cena regularna
35,55 zł
28,90 zł
bez VAT
Cena jednostkowa
/
Niedostępne
TIPA | SKU:
09830276
Tester ogniw litowo-jonowych TIPA XH-M240 18650
Cena regularna
35,55 zł
28,90 zł
bez VAT
Cena jednostkowa
/
Niedostępne
Opis produktu

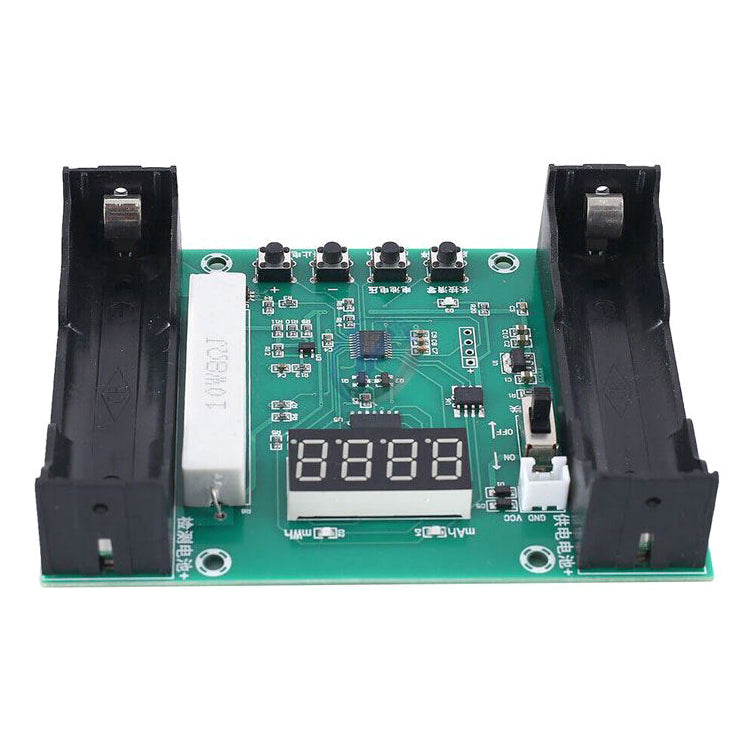

Moduł XH-M240 mierzy pojemność (mAh), zmagazynowaną energię (mWh) i napięcie (V) pojedynczego ogniwa Li-Ion18650. Może być zasilany przez zewnętrzny zasilacz 5-12 V lub ogniwo 18650 (drugie gniazdo zasilania na module). Wynik pomiaru jest wyświetlany na wyświetlaczu LED po zakończeniu testu do momentu zresetowania urządzenia.
Parametry techniczne:
- Model: XH-M240
- Napięcie robocze: DC 5V-12V lub ogniwo Li-Ion 18650
- Prąd czuwania: 5-7mA
- Prąd rozładowania: 500mA
- Obciążenie: rezystancja 8ohm 10W
- Dokładność pomiaru napięcia: 0,1V
- Dokładność pomiaru pojemności: 1mAh
- Dokładność pomiaru energii: 1mWh
- temperatura pracy: -25°C~85°C
- wilgotność: 5%~95%RH
- wymiary: 110×80×25mm
- ogólne cechy ogniwa 18650 Li-Ion:
- Napięcie znamionowe: 3,7 V
- Napięcie zatrzymania rozładowania: 2,75V
- Napięcie wznowienia ładowania: 3,24 V
- Zalecane napięcie ładowania przy pełnym rozładowaniu (U=2,75V): 3,5V
- Zalecane napięcie ładowania przy pełnym naładowaniu: 4,2-4,35V
- maksymalne napięcie na zaciskach ogniwa: 4,35V
- nadmierne rozładowanie skraca żywotność ogniwa
Instrukcja obsługi:

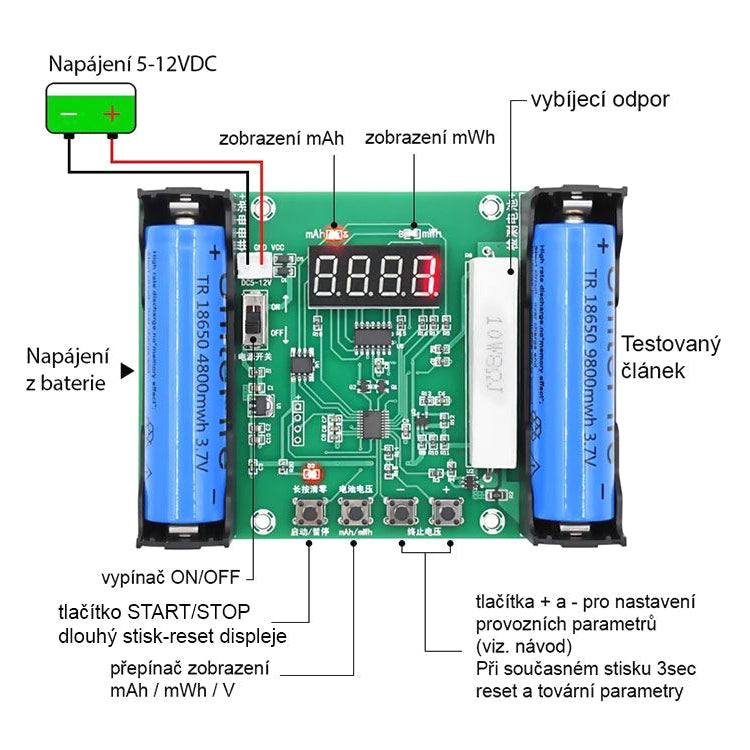

1) Podłącz napięcie robocze DC 5V~12V z białego gniazda XH2.54-2P lub włóż ogniwo zasilające 18650 do lewego uchwytu baterii.
2) Zainstaluj ogniwo testowe 18650 w prawym uchwycie baterii.
3) Włącz przełącznik zasilania. Wyświetlacz pokaże aktualne napięcie testowanego ogniwa.
4) Naciśnij krótko przycisk + lub -, aby wyregulować napięcie w celu zakończenia rozładowywania. Zalecane napięcie mierzonego ogniwa do zakończenia testu wynosi 2,75 V. Jednoczesne naciśnięcie przycisków + i - przez 3 s spowoduje ustawienie parametrów fabrycznych.
5) Krótkie naciśnięcie lewego przycisku rozpocznie test ogniwa. Następnie zaświeci się wskaźnik LED D3 znajdujący się nad przyciskiem start.
6) Krótkie naciśnięcie drugiego przycisku od lewej powoduje przełączenie wskazania prądu na
mAh / mWh / V.
7) Długie naciśnięcie lewego przycisku umożliwia skasowanie zmierzonych wartości.
8) Moduł zatrzymuje test rozładowania ogniwa po osiągnięciu ustawionego napięcia w celu zakończenia testu. Następnie dioda LED D3 zaczyna migać (świeci na stałe podczas pomiaru). Wyświetlacz LED pokazuje zmierzoną pojemność, energię i napięcie ogniwa.
9) Oszacowanie czasu pomiaru: prąd rozładowania wynosi 500mA. Jeśli pojemność ogniwa wynosi 2000 mAh, czas pomiaru wyniesie około 4 godzin.
Produkt nie jest samodzielnym urządzeniem, wymaga profesjonalnego montażu.
