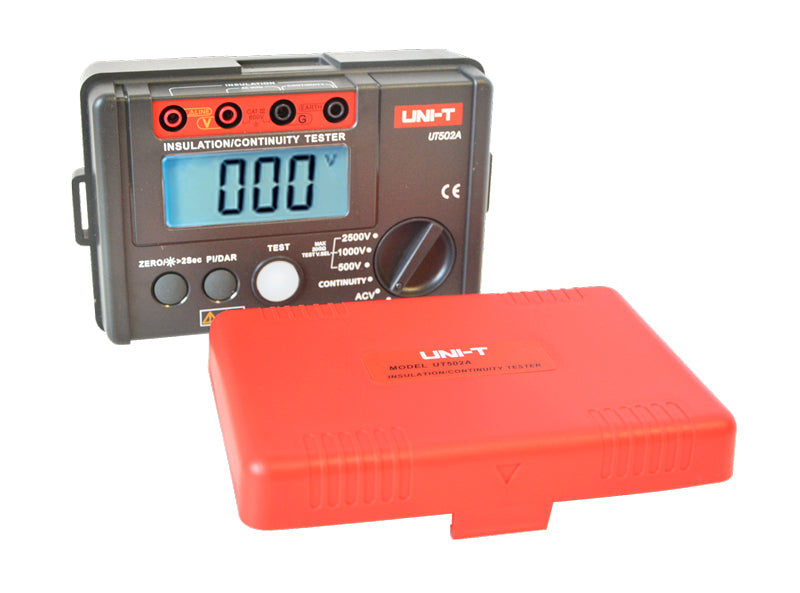

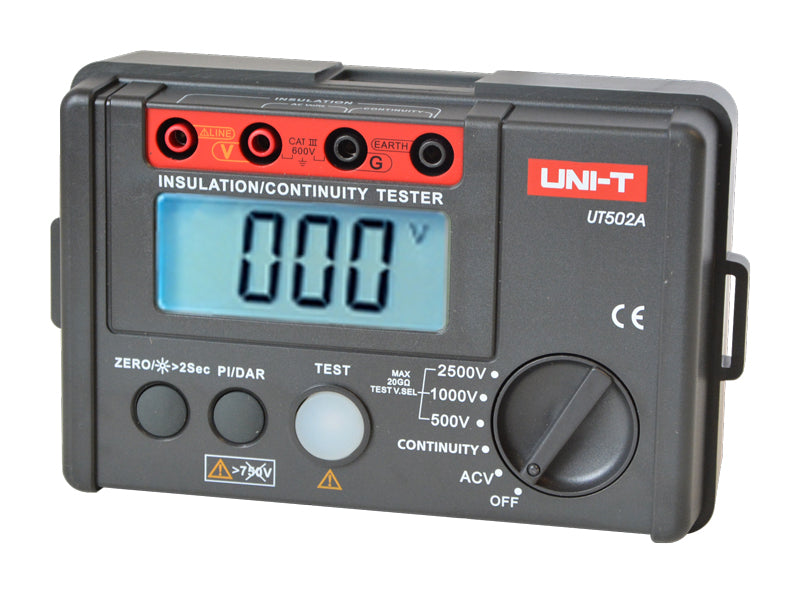

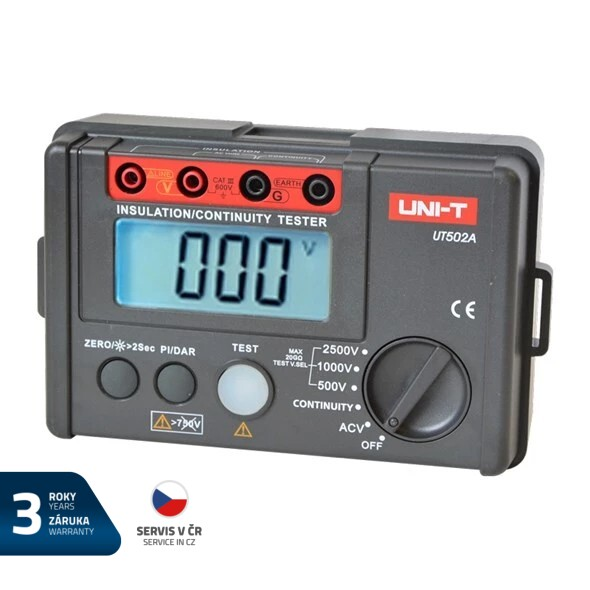

Tester rezystancji izolacji UNI-T UT502A

Ten produkt jest objęty 3-letnią gwarancją. Tester rezystancji izolacji UT502A.

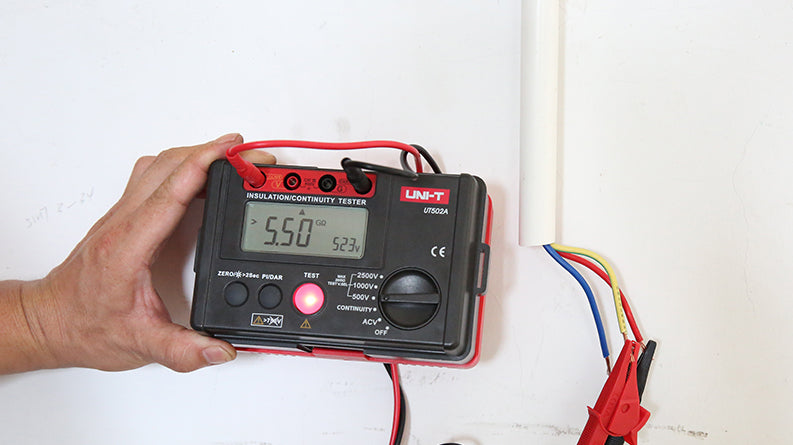

Testery izolacji elektrycznej serii UT500 są używane do pomiaru rezystancji izolacji sprzętu elektrycznego i urządzeń gospodarstwa domowego podczas okresowych przeglądów. Odbywa się to poprzez pomiar rezystancji izolacji między obwodami elektrycznymi lub między obwodami a uziemieniem (ramą sprzętu). Seria UT500 może mierzyć rezystancję izolacji, napięcie AC, niską rezystancję, PI (indeks polaryzacji) i DAR (absorpcję dielektryczną). Poszczególne przyrządy z serii UT500 różnią się zakresem napięcia testowego (UT501A 100V do 1000V, UT501B 250V do 1000V, UT502A 500V do 2500V), maksymalną mierzoną rezystancją izolacji (UT501A 0M? do 5G?, UT501B 0M? do 5G?, UT502A 0M? do 20G?) i niektórymi innymi parametrami.

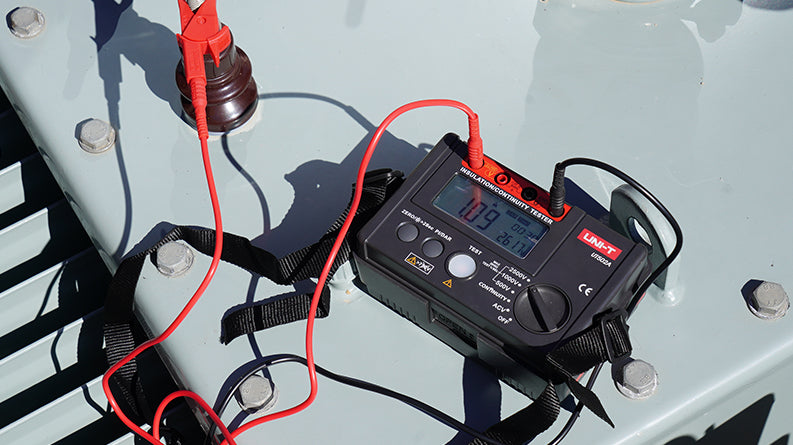

Są to przyrządy testujące i kontrolne zapewniające prawidłowe działanie transformatorów, generatorów, silników wysokiego napięcia, kondensatorów mocy, kabli zasilających, ograniczników, przełączników, maszyn i urządzeń elektrycznych. Są to idealne przyrządy do przeprowadzania konserwacji elektrycznej i są produkowane zgodnie z normami IEC61010 i IEC61557.

Parametry produktu UT502A:

- Pomiar rezystancji izolacji od 0M? do 5,5G?
- Napięcie testowe DC 500V/1000V/2500V
- Pomiar indeksu polaryzacji i absorpcji dielektrycznej
- Pomiar niskiej rezystancji od 0 do 200?
- Pomiar napięcia AC w zakresie od 30 do 600V (50/60Hz)
- wskazanie przeciążenia przy >22G?
- podświetlany wyświetlacz LCD z zakresem 1999
- automatyczne przełączanie zakresów
- dodatkowy wyświetlacz dla napięcia testowego i włączonych funkcji
- Czerwone światło ostrzegawcze
- Zasilanie 6 baterii 1,5 V (AA)
- Wskaźnik niskiego poziomu baterii
- Zabezpieczenie przepięciowe CATIII 600 V


UT502A Specyfikacja :

- Znamionowe napięcie testowe / zakres pomiarowy rezystancji izolacji / znamionowy prąd pomiarowy / rezystancja wewnętrzna
500V / 0,00M? do 5,5G? / 1,00mA do 1,10mA / 500k?
1000V / 0,00M? do 5,5G? / 1,00mA do 1,10mA / 1M?
2500V / 0,00M? do 20G? / 1,00mA do 1,10mA / 1M?
- Tolerancja napięcia obwodu otwartego: +10%
- Prąd zwarciowy napięcia testowego: mniej niż 1,8mA
- Zakres dokładności pomiaru rezystancji izolacji: 0,00M? do 99,9M?: ±(3%+5) / 100M? do 10G?: ±(5%+5) / 10G? do 20G?: ±(10%+5)

- Pomiar indeksu polaryzacji przez 10 minut / 1 minutę
- Wartość PI / kryterium: ? 4 / najlepsza, 4 do 2 / dobra, 2,0 do 1,0 / ostrzegawcza, ? 1,0 / słaba

- pomiar absorpcji dielektrycznej przez 60sek/30sek
- Wartość DAR / kryterium: ? 1,4 / najlepszy, 1,25 do 1,0 / dobry, ? 1 / zły

- Pomiar niskiej rezystancji (ciągłość obwodu) - zakres: 0,00? do 200?
- rozdzielczość: 0,01?
- zerowanie wyświetlacza dla dokładniejszego pomiaru: tak, przycisk ZERO
- napięcie obwodu otwartego przed pomiarem: ok. 5.0V
- prąd podczas pomiaru: ok. 200mA
- dokładność: ±(2%+3)

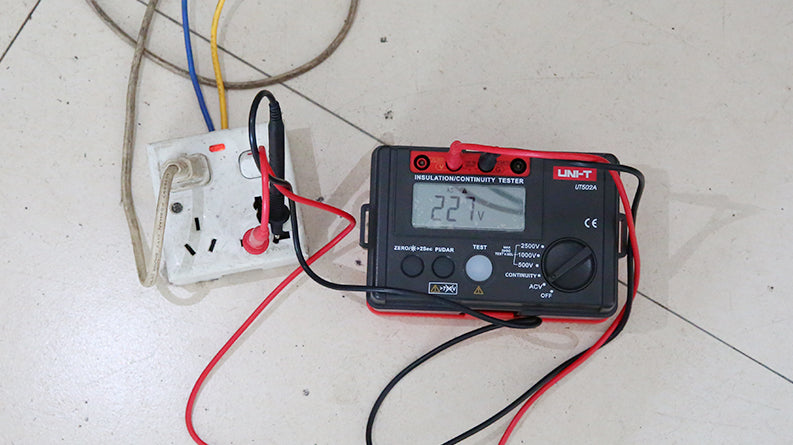

- Pomiar napięcia AC - zakres: 30V do 600V (50/60Hz)
- rozdzielczość: 1V
- dokładność: ±(2%+3)

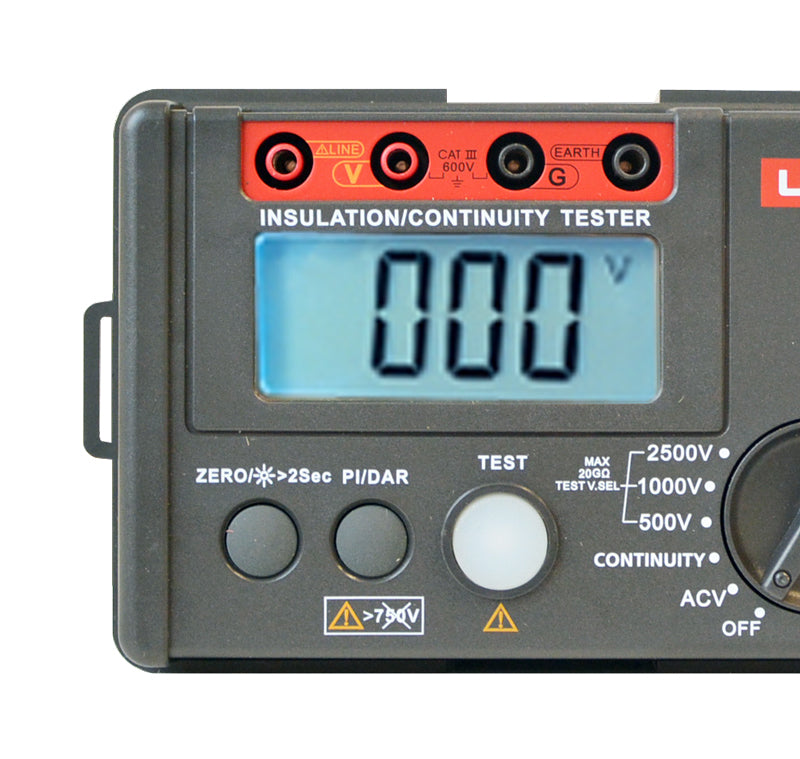

- wyświetlacz: wielofunkcyjny LCD 70,6 mm x 34 mm, zakres 1999
- Podświetlenie wyświetlacza: białe podświetlenie lub czerwone podświetlenie ostrzegawcze
- automatyczne przełączanie zakresów: tak
- brzęczyk: tak, wskazanie wysokiego napięcia
- automatyczne rozładowanie wewnętrznej pojemności po zakończeniu pomiaru: tak
- Zasilanie: 6 baterii alkalicznych 1,5 V (AA)
- pobór prądu (tryb napięcia testowego 2500V): 200mA, w trybie bezczynności ? 10mA
- wskaźnik niskiego poziomu baterii: tak, gdy napięcie spadnie poniżej 7V
- waga: 0,7 kg (łącznie z baterią)
- Wymiary produktu: 150 x 100 x 71 mm
- kolor produktu: czerwony i szary
- warunki kalibracji fabrycznej: temperatura otoczenia 23°C ±5°C, wilgotność 45% do 75%
- zalecana kalibracja: 1x w roku, raport z kalibracji należy zamówić osobno
- warunki pracy: 0°C do +40°C / wilgotność względna 85% lub mniej
- warunki przechowywania: -20°C do +60°C / wilgotność względna 90% lub mniej
- wysokość: maks. 2000 m

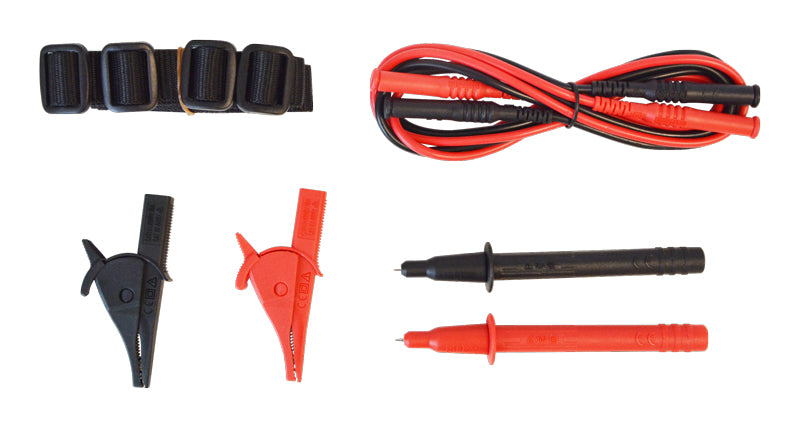

Zawartość opakowania jednostkowego:

- UT502A: 1 szt.
- Przewody pomiarowe: 1 para
- Zaciski stopniowe: 1 para
- Baterie AA 1,5 V (LR6): 6 szt.
- Instrukcje w języku angielskim, czeskim, słowackim: 1 szt.


Opakowanie hurtowe:

- Standardowy karton Ilość: 20 szt.
- standardowy rozmiar kartonu: 500 x 380 x 330 mm
- całkowita waga kartonu: około 18,9 kg


Producent :
https://www.uni-trend.com/
