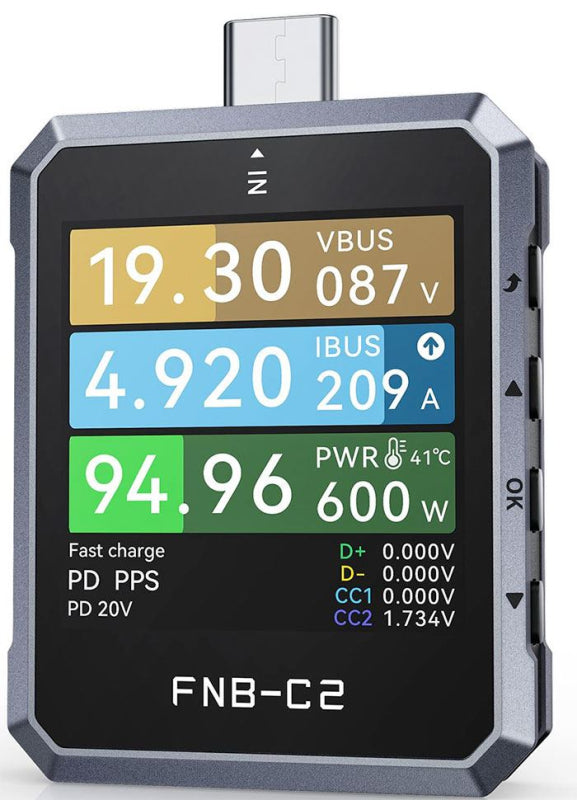

Tester USB FNIRSI FNB-C2

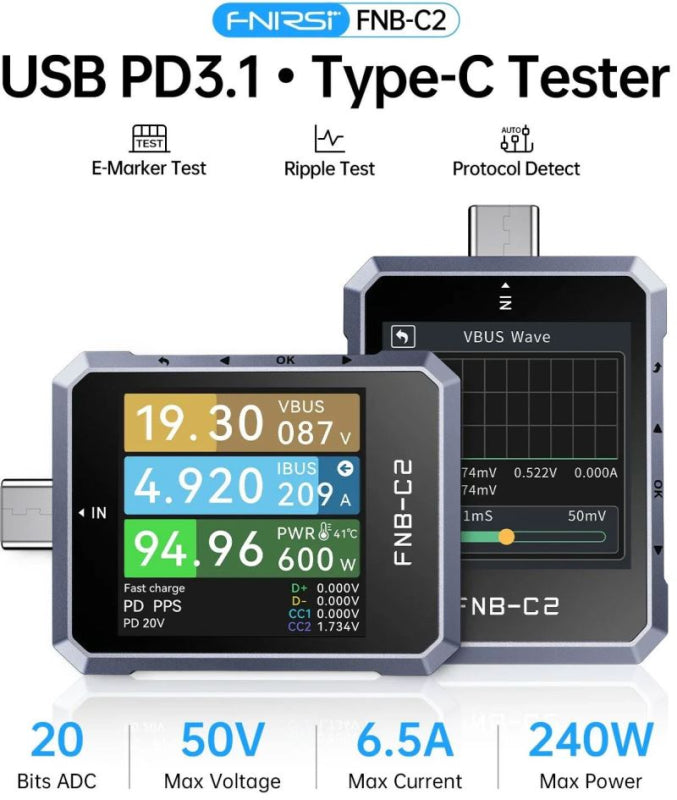

FNIRSI FNB-C2 to zaawansowany tester zasilania USB-C oraz detektor protokołów szybkiego ładowania, zaprojektowany do pomiarów w systemach o dużej mocy. Wyróżnia się pełną obsługą standardu USB PD 3.1 (EPR) do 240 W i jest wyposażony w precyzyjny 20-bitowy przetwornik ADC zapewniający laboratoryjną dokładność pomiarów.


Parametry produktu: - odczyt chipów E-Marker: potrafi zidentyfikować chipy znajdujące się wewnątrz kabli USB-C, weryfikując w ten sposób ich rzeczywistą wydajność (np. czy kabel rzeczywiście obsługuje 100 W / 240 W lub szybką transmisję danych)
- wykrywanie i uruchamianie protokołów: automatycznie rozpoznaje i potrafi wymusić szeroki zakres standardów, takich jak USB PD 3.1, UFCS, Qualcomm QC 2.0/3.0/4/5, Huawei FCP/SCP, Oppo VOOC oraz Vivo VFCP
- rejestrowanie danych (Data Logging): umożliwia zapisywanie pojemności (Ah) i energii (Wh) w kilku grupach pamięci oraz monitorowanie tętnień napięcia (ripple) w czasie rzeczywistym
- łączność z komputerem: poprzez dedykowany port HID tester można podłączyć do komputera w celu szczegółowego eksportu wykresów i aktualizacji oprogramowania sprzętowego Opis głównych ekranów (interfejs):
obracając pokrętło na ekranie głównym, można przechodzić między 5 głównymi oknami: - podstawowy ekran pomiarowy: wyświetla napięcie (V), prąd (A) i moc (W) z maksymalną 7-cyfrową rozdzielczością. Ponadto pokazuje kierunek prądu i temperaturę testera - okno statystyczne: wyświetla całkowitą pojemność (Ah), energię (Wh) i czas pomiaru. Długim naciśnięciem pokrętła można wybrać i skasować konkretną grupę pamięci (Grupa 1–9)
- pomiar linii sygnałowych: wyświetla napięcie na liniach D+/D- oraz CC1/CC2. Na podstawie tych wartości tester automatycznie rozpoznaje aktualnie aktywny protokół szybkiego ładowania
- interfejs graficzny: wyświetla wykres napięcia i prądu w czasie rzeczywistym. Krótkie naciśnięcie pokrętła pozwala zmienić częstotliwość próbkowania (oś czasu)
- obliczanie rezystancji kabla: służy do pomiaru rezystancji wewnętrznej kabla metodą spadku napięcia (wymaga stałego obciążenia)

Podstawowa obsługa i nawigacja: - obracanie pokrętła: przełączanie między głównymi ekranami lub poruszanie się po menu. - krótkie naciśnięcie pokrętła: potwierdzenie wyboru / wejście do podmenu / zresetowanie wybranej wartości.
- długie naciśnięcie pokrętła: przejście do głównych ustawień systemu (System Settings). - przycisk Back (Wstecz): powrót o jeden krok wstecz lub zakończenie działania funkcji wyzwalacza (trigger). Parametry techniczne:

Wyniki pomiarów są wyświetlane z wysoką rozdzielczością na 7-cyfrowym wyświetlaczu - napięcie (VBUS): od 4 do 50 V (rozdzielczość 0,000001 V, dokładność ±0,2 ‰ + 2 cyfry)
- prąd: od 0 do 6,5 A (rozdzielczość 0,000001 A, dokładność ±0,5 ‰ + 2 cyfry) - moc: maks. 240 W (rozdzielczość 0,000001 W)
- linie sygnałowe: pomiar napięcia D+/D- i CC1/CC2 (od 0 do 3,3 V)
- wyświetlacz: IPS TFT LCD o przekątnej 1,54" (240×240 px) z czujnikiem grawitacyjnym do automatycznego obracania obrazu.


Podstawowa obsługa i nawigacja Obracanie pokrętła: Przełączanie między głównymi ekranami lub poruszanie się po menu. Krótkie naciśnięcie pokrętła: Potwierdzenie wyboru / przejście do podmenu / zresetowanie wybranej wartości.
Długie naciśnięcie pokrętła: Wejście do głównych ustawień systemu (System Settings). Przycisk Back (Wstecz): Powrót o jeden krok wstecz lub zakończenie działania funkcji wyzwalacza (trigger). Instrukcja obsługi funkcji zaawansowanych:
1. Testowanie i wykrywanie protokołów (FastCharge Protocol) Obróć pokrętło, aby przejść do ekranu pomiaru linii sygnałowych, a następnie naciśnij je. Wybierz opcję Auto Detection (Automatyczne wykrywanie). Tester rozpocznie kolejno testowanie różnych protokołów (PD, QC, SCP itp.).
WAŻNE OSTRZEŻENIE: Podczas tego testu tester zmienia napięcie nawet do 20 V/28 V. Nigdy nie podłączaj telefonu komórkowego ani innego urządzenia końcowego do wyjścia! Grozi to ich zniszczeniem.
2. Ręczne uruchomienie protokołu (tryb wyzwalania) W menu szybkiego ładowania wybierz konkretny protokół (np. PD Trigger lub QC3.0 Trigger). Za pomocą pokrętła można ręcznie zwiększać napięcie (np. ustawić 9 V, 12 V, 20 V) w celu testowania zasilaczy i powerbanków. Aby bezpiecznie zakończyć ten tryb, naciśnij przycisk Back
3. Odczyt chipów E-Marker w kablach Podłącz zasilacz do wejścia testera (USB-C IN). Drugi koniec kabla podłącz do przeznaczonego do tego portu testera lub przejdź do menu Cable Info -> E-Marker Reader.Tester odczyta z chipa specyfikację kabla i wyświetli maksymalny obsługiwany prąd (np. 5 A), moc (100 W / 240 W) oraz prędkość transmisji danych (USB 2.0 / USB 3.2).
Podłączenie do komputera i aktualizacja oprogramowania sprzętowego Na górnej części testera znajduje się oddzielny port oznaczony jako PC / HID. Podłącz ten port kablem micro-USB lub USB-C do komputera (nie używaj głównych portów zasilających testera). Pobierz oficjalne oprogramowanie ze strony FNIRSI. W programie zobaczysz szczegółowe wykresy o wysokiej częstotliwości próbkowania oraz możliwość eksportu danych do pliku CSV.
