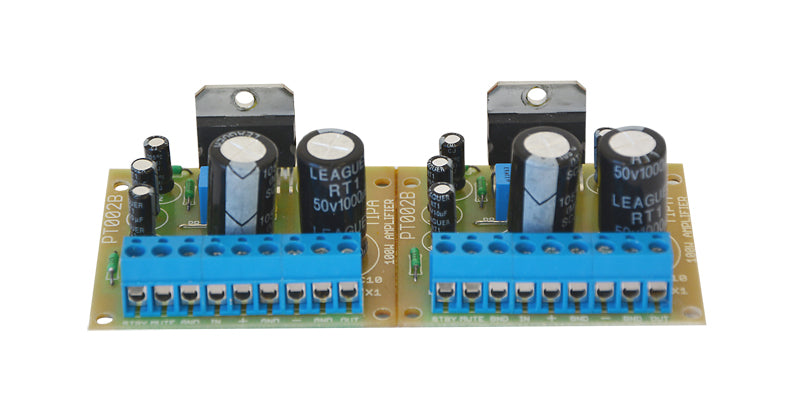

TIPA PT003B Wzmacniacz 2x100W z TDA7294
Stereofoniczny zestaw wzmacniacza Hi-Fi - moc wyjściowa 2 × 100W (4?) / 2 × 70W (8?), układ TDA7294, klasa AB, napięcie zasilania ±10 do ±42V, impedancja wejściowa 22k?, minimalne obciążenie 4?, realizacja poprzez podłączenie dwóch płytek PCB PT002B, zabezpieczenie przed zwarciem na wyjściu i przegrzaniem, minimalne udary prądowe podczas włączania i wyłączania, wymiary jednej płytki PCB 58,5 × 52 mm
Na stanie więcej niż 5 szt.
Przewidywana wysyłka:
15.06.2026
Cena regularna
76,64 zł
62,31 zł
bez VAT
Cena jednostkowa
/
Niedostępne
TIPA | SKU:
09810556
TIPA PT003B Wzmacniacz 2x100W z TDA7294
Cena regularna
76,64 zł
62,31 zł
bez VAT
Cena jednostkowa
/
Niedostępne
Opis produktu
Zestaw konstrukcyjny wysokiej jakości stereofonicznego wzmacniacza Hi-Fi pracującego w klasie AB. Dzięki niewielkim rozmiarom, zabezpieczeniu przed zwarciem na wyjściu, przegrzaniem oraz możliwości montażu bezpośrednio do metalowej obudowy (konieczne jest rozebranie układu scalonego, na jego powierzchni chłodzącej znajduje się ujemna gałąź napięcia zasilającego. Po podłączeniu do uziemionego radiatora nastąpiłoby zwarcie i zniszczenie układu) z pewnością znajdzie zastosowanie w wielu miejscach. Skoki prądu do głośnika podczas włączania i wyłączania wzmacniacza są minimalne przy zastosowanym układzie.

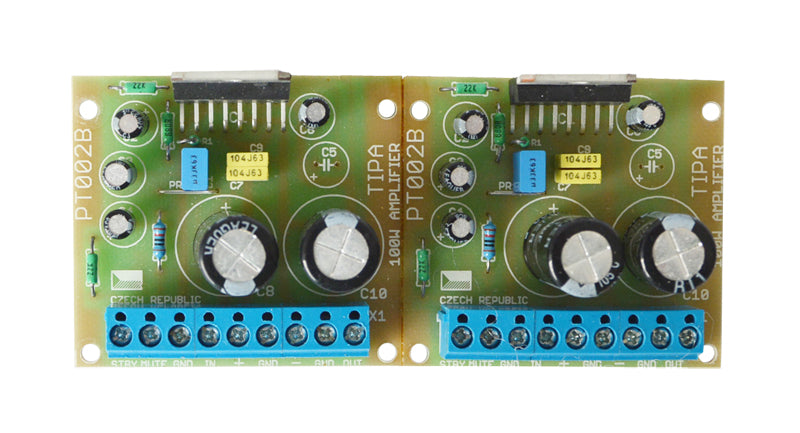

Wersja stereofoniczna wzmacniacza realizowana jest poprzez połączenie dwóch uniwersalnych płytek PCB PT002B, a więc jest to połączenie dwóch 100W wzmacniaczy PT002B w jedną całość.
Napięcie zasilania: +/- 10 do 42 V
Impedancja wejściowa/wyjściowa: = 22 K Ohm /min 4 Ohm
Moc wyjściowa: przy N - +/- 36 V, Rz = 8 Ohm, 70 W, Rz = 4 Ohm, 100 W
Zniekształcenia: 0,005% (Po = 5 W)
Znamionowa czułość wejściowa: 650 mV
Zakres częstotliwości przy wzmocnieniu -3 dB: 0,02 - 100 kHz
Rezystancja termiczna zewnętrznego radiatora: 0,8 K/W
Pobór mocy w stanie spoczynku (Uz-30V) przy MUTE: 13 mA, przy STAND-BY: 1 mA, przy PLAY: 40 mA z wysokiej jakości zasilaczem
Wymiary: 117 x 52 mm
Wszystkie wartości dotyczą jednego kanału.
Więcej informacji i wsparcie dla zestawów TIPA można znaleźć na stronie http://stavebnice.tipa.eu.
