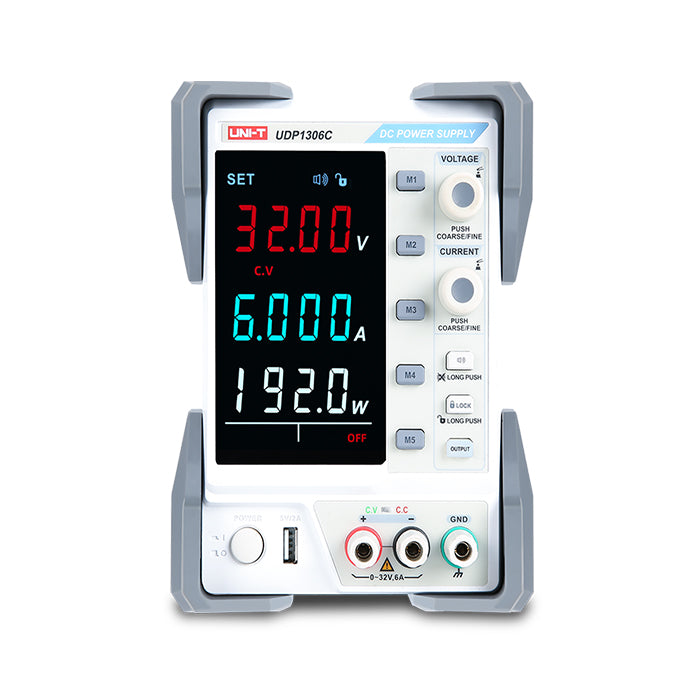

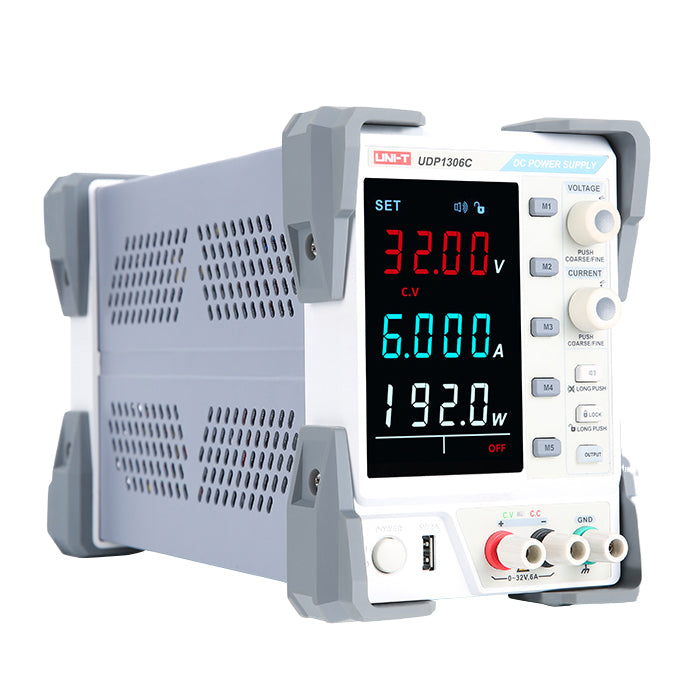

Zasilacz laboratoryjny UNI-T UDP1306C

Programowalny zasilacz DC UDP1306C to ekonomiczny, markowy zasilacz laboratoryjny z jednym głównym kanałem wyjściowym i kanałem ładowania USB. Jest to podstawowy produkt zasilający dla użytkowników, którzy potrzebują tylko mniejszego zasilacza o wysokiej niezawodności. W porównaniu do wyższej klasy (wielokanałowych) zasilaczy UDP, ten zasilacz pozwala na większe obciążenie pojedynczego kanału, do 6A przy 32V.
Zasilacz zawiera klasyczny transformator liniowy i umożliwia pracę w trybie ustawienia stałego napięcia wyjściowego (CV) od 0 do 32V lub w trybie stałego prądu wyjściowego (CC) od 0 do 6A. Dodatkowo na przednim panelu znajduje się złącze USB, które może być wykorzystane do ładowania np. telefonu komórkowego napięciem 5V i prądem do 3A.
Zasilacz laboratoryjny posiada wyświetlacz EBTN z trzema precyzyjnymi wskaźnikami, które jednocześnie wyświetlają napięcie, prąd i moc z dokładnością do 4 cyfr.

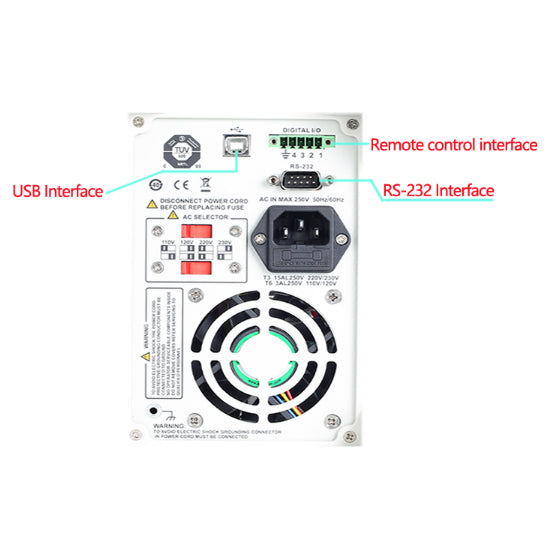

Zasilacz posiada programowalne parametry. Posiada 5 pamięci do łatwego przechowywania i przywoływania ustawionych trybów oraz blokadę przycisków, aby zapobiec niepożądanym zmianom parametrów. Z tyłu obudowy zasilacza znajdują się złącza USB-Device i RS232 oraz interfejs DIGITAL I/O do zdalnego sterowania zasilaczem. Korzystając z dostarczonego oprogramowania, charakterystyka zużycia lub ładowania podłączonego obciążenia w czasie rzeczywistym może być rejestrowana i wyświetlana w arkuszu kalkulacyjnym Excel lub na wykresie na podłączonym komputerze PC, a SCPI może komunikować się z komputerem PC na podstawie poleceń komunikacyjnych.
Okresowe kalibracje mogą być wykonywane przez oprogramowanie.
Zasilacz zawiera wentylator z kontrolą temperatury; długotrwałe przeciążenie temperaturowe transformatora zasilacza laboratoryjnego jest monitorowane przez czujniki, które wyłączają zasilacz po osiągnięciu limitu i włączają go ponownie po ostygnięciu.


Parametry produktu :

- Precyzyjna regulacja programowa napięcia i prądu wyjściowego
- Trzy czterocyfrowe wyświetlacze do natychmiastowej kontroli napięcia, prądu i mocy
- Ustawienie napięcia od 0 do 32V z rozdzielczością 10mV
- Ustawienie prądu od 0 do 6A z rozdzielczością 1mA
- Praca zasilacza w trybie stałego napięcia (CV) lub stałego prądu (CC)
- zabezpieczenie nadnapięciowe (OVP), zabezpieczenie nadprądowe (OCP), zabezpieczenie przed przegrzaniem (OTP)

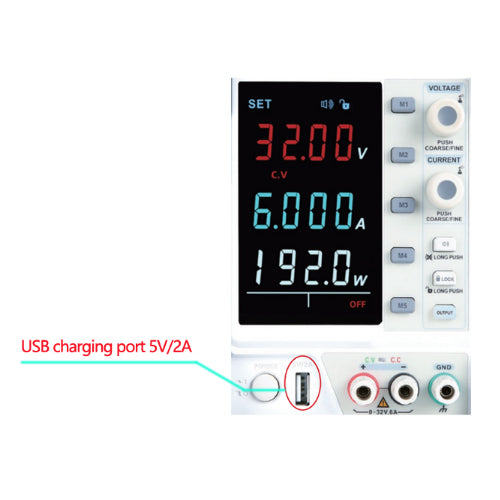

- kanał do ładowania np. telefonu komórkowego przez złącze USB na panelu przednim

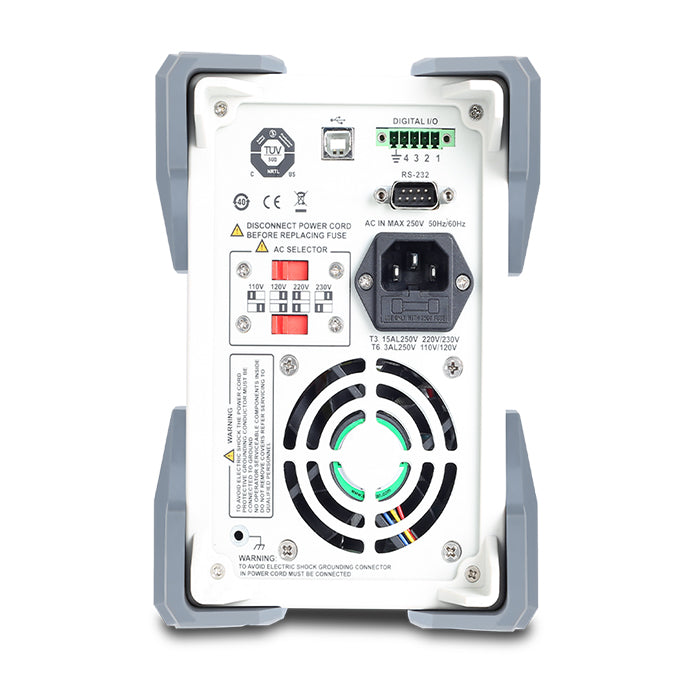

- Interfejs USB-Device, RS232, DIGITAL I/O na panelu tylnym
- Wbudowany brzęczyk sygnalizujący zmiany stanu
- blokada przycisków zapobiegająca niepożądanym zmianom parametrów
- inteligentny wentylator chłodzący z regulacją temperatury
- odłączenie od zasilania w przypadku przeciążenia temperaturowego transformatora
- przełącznik napięcia wejściowego 110V/120V/220V/230V (AC 50/60Hz) z tyłu urządzenia


Specyfikacja :

- Znamionowe napięcie wyjściowe2: 0 do 32V
- Znamionowy prąd wyjściowy: od 0 do 6A
- całkowita znamionowa moc wyjściowa: ok. 192W
- Rozdzielczość ustawienia napięcia/prądu: 10mV/1mA
- Dokładność ustawienia napięcia w trybie (CV): ? (0,01% wartości mierzonej +3mV)
- Dokładność ustawienia prądu w trybie (CC): ? (0,1% wartości mierzonej +3mA)
- Szumy i zakłócenia (5Hz do 20MHz) na wyjściu głównym: ?2mV RMS / ?3mA RMS
- Znamionowe zabezpieczenie napięciowe/prądowe na wyjściu USB: 5V ± 5%/3A
- Współczynnik temperaturowy napięcia/prądu: ? 300ppm/°C // ? 300ppm/°C
- Znamionowe napięcie zasilania: AC 110V/120V/220V/230V/(50/60Hz)
- Zabezpieczenie (przy zasilaniu 110/120V/AC): bezpiecznik rurkowy: T6,3AL/250V (20x5mm)
- Zabezpieczenie (przy zasilaniu 220/230/AC): bezpiecznik rurkowy typu: T3,13AL/250V (20x5mm)
- wymiary (szerokość x wysokość x głębokość): 136 x 194 x 327mm
- waga: około 7,5 kg


Zawartość opakowania jednostkowego :

- Zasilacz laboratoryjny UDP1306C: 1 szt.
- Kabel zasilający: 1 szt.
- Kabel interfejsu USB-A do USB-B (UT-D14): 1 szt.
- Zestaw kabli połączeniowych z krokodylkami: 1 zestaw
- Zapasowe bezpieczniki: 1 szt.
- Instrukcja obsługi: 1 szt.
- Kabel komunikacyjny RS232: 1 szt.


Opakowanie dla klientów hurtowych:

- Standardowa ilość w kartonie: 1 szt.
- standardowy rozmiar kartonu: 505 x 270 x 335 mm
- waga kartonu brutto: 9,6 kg

PRODUCENT: UNI-T
www.uni-t.cz


Link do pobrania oprogramowania do połączenia z komputerem:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp1306c.html
