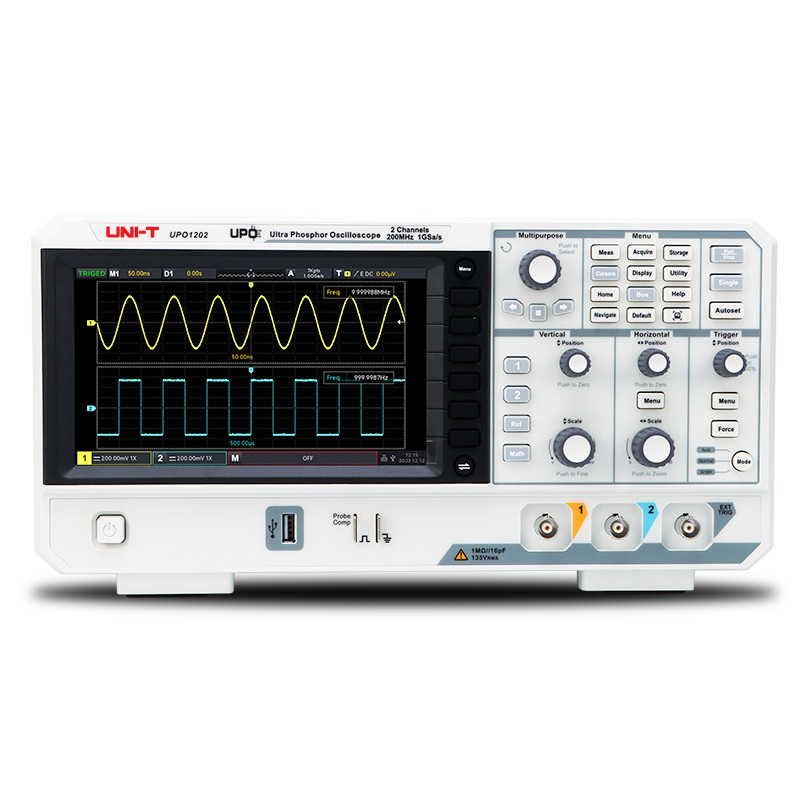

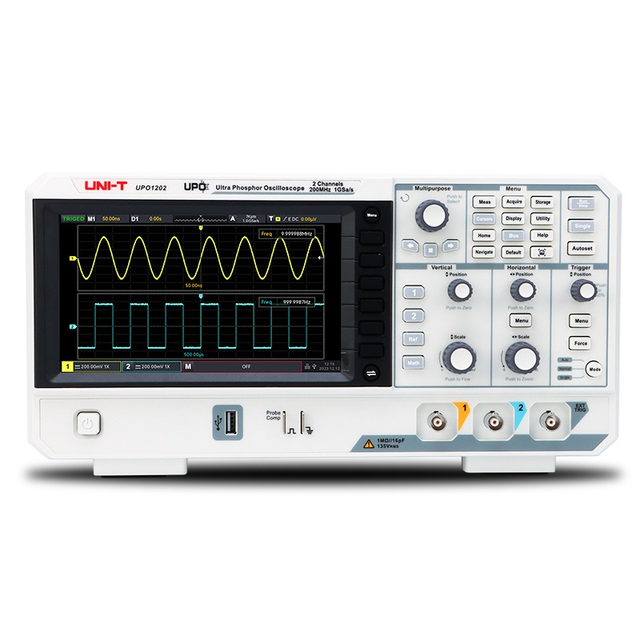

Cyfrowy oscyloskop fosforowy UNI-T UPO1102

Ten produkt jest objęty 3-letnią gwarancją.

Cyfrowy oscyloskop fosforowy UPO1102 z serii UPO1002 wykorzystuje innowacyjną technologię Ultra Phosphor 2.0 firmy UNI-T z nowym i ulepszonym wyglądem, głęboką pamięcią, szybkim przechwytywaniem przebiegów, nagrywaniem i odtwarzaniem przebiegów w czasie rzeczywistym oraz wyświetlaczem w 256 odcieniach szarości. Seria obsługuje moduł DVM, bogate funkcje wyzwalania i dekodowania magistrali oraz obsługuje dekodowanie sprzętowe w czasie rzeczywistym z pełną pamięcią. Jest szeroko stosowana w wielu dziedzinach, w tym w projektowaniu systemów wbudowanych, oprzyrządowaniu, elektronice przemysłowej, elektronice użytkowej, elektronice samochodowej, konserwacji w terenie, badaniach i rozwoju oraz edukacji.


Parametry produktu:

- Automatyczny pomiar wielu parametrów.
- funkcja podzielonego ekranu

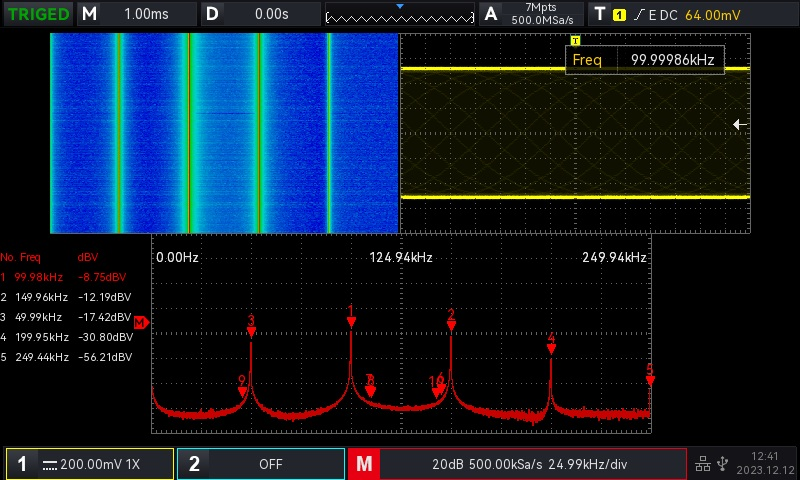

- funkcje matematyczne dodawania, odejmowania, mnożenia, dzielenia i FFT

- Ultra Phosphor 2.0:
normalna prędkość skanowania przebiegów do 100 000 wfms/s, w trybie Fast Acquire prędkość skanowania przebiegów sięga do 500 000 wfms/s

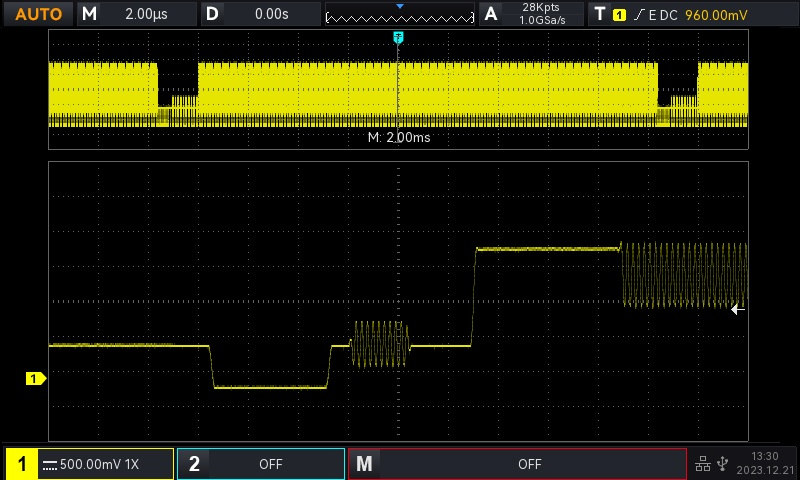

- Długa pamięć zapisu:
56 Mpts długości pamięci zapisu dla pełnej informacji o domenie częstotliwości przy wysokich częstotliwościach próbkowania

- Multi-Scopes 2.0:

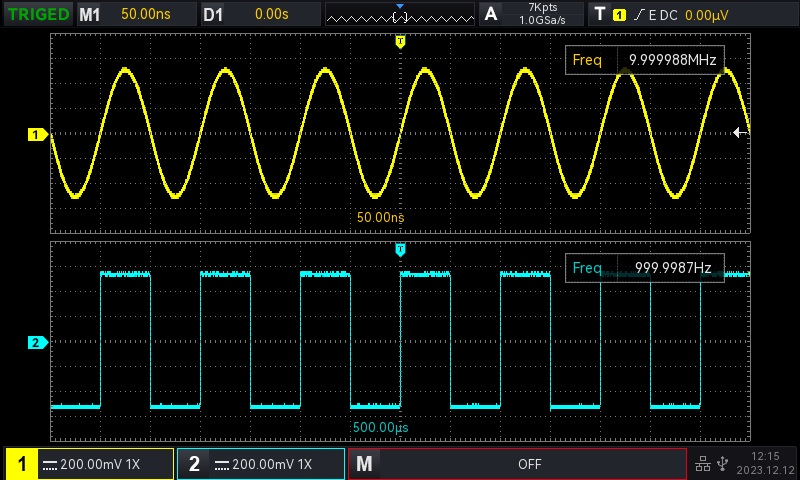

Multi-Scopes 2.0 może oddzielić podstawę czasu i siatkę napięcia dwóch kanałów, umożliwiając użytkownikom jednoczesne monitorowanie dwóch zupełnie różnych sygnałów w tym samym oknie.

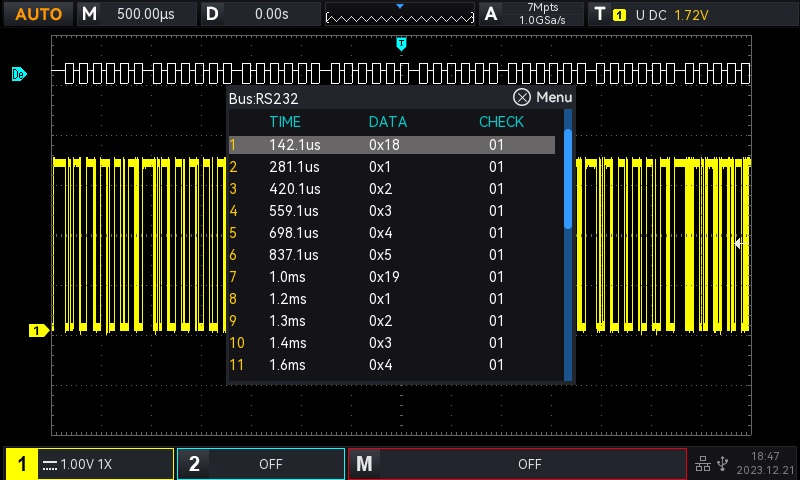

- Sprzętowe dekodowanie w czasie rzeczywistym z pełną pamięcią:
Sprzętowe dekodowanie w czasie rzeczywistym z pełną pamięcią, wysoce wydajna analiza: przy głębokiej pamięci 56 Mb / s prędkość dekodowania 3 protokołów (RS232 / UART, I2C, SPI) osiąga milisekundy, co jest 100 razy szybsze niż tradycyjne dekodowanie oprogramowania i znacznie poprawia wydajność analizy


Specyfikacje:

- typ oscyloskopu: cyfrowy
- zasilanie: 100V-240V AC, 50/60Hz
- liczba kanałów: 2 analogowe
- szerokość pasma: 100 MHz
- częstotliwość próbkowania w czasie rzeczywistym: 1GSa/S

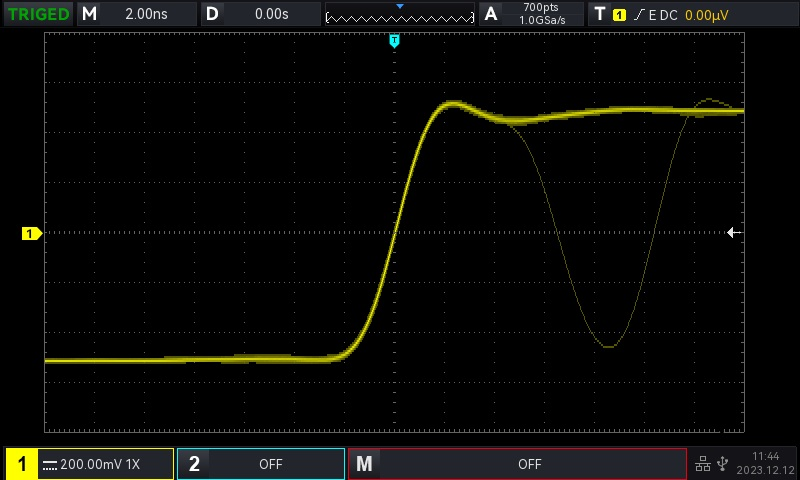

- czas narastania: ?3,5ns
- Długość pamięci nagrywania: 56Mpts
- impedancja wejściowa: 1M?/16pF
- czułość wejściowa: 500µV/dilek...20V/dilek
- Dołączone protokoły magistrali: RS232, UART, I2C, SPI
- wyzwalanie: zbocze narastające, N-ta krawędź, okienkowe, wzorzec, runt, zbocze opadające, opóźnienie, szerokość impulsu, zbocze, timeout, sygnał wideo
- podstawa czasu: 1n...1szt/sekcja
- Rozdzielczość pionowa: 8 bitów
- Opcjonalne protokoły magistrali: Brak
- LCD TFT 7"
- Wymiary transportowe (dł. x szer. x wys.): 336 mm × 164 mm × 105 mm
- waga transportowa: <2,5 kg


Zawartość opakowania :
- Przewód zasilający
- Kabel USB 2.0

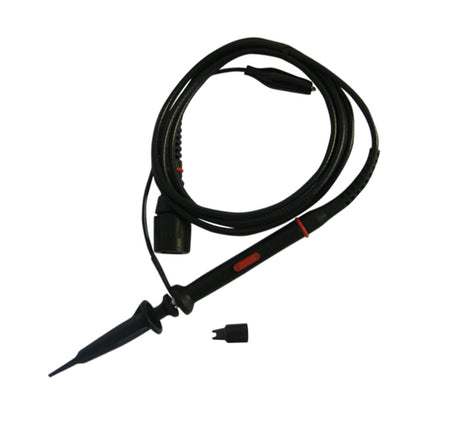

- Sonda 100MHz*2 (UT-P04)


Producent.
