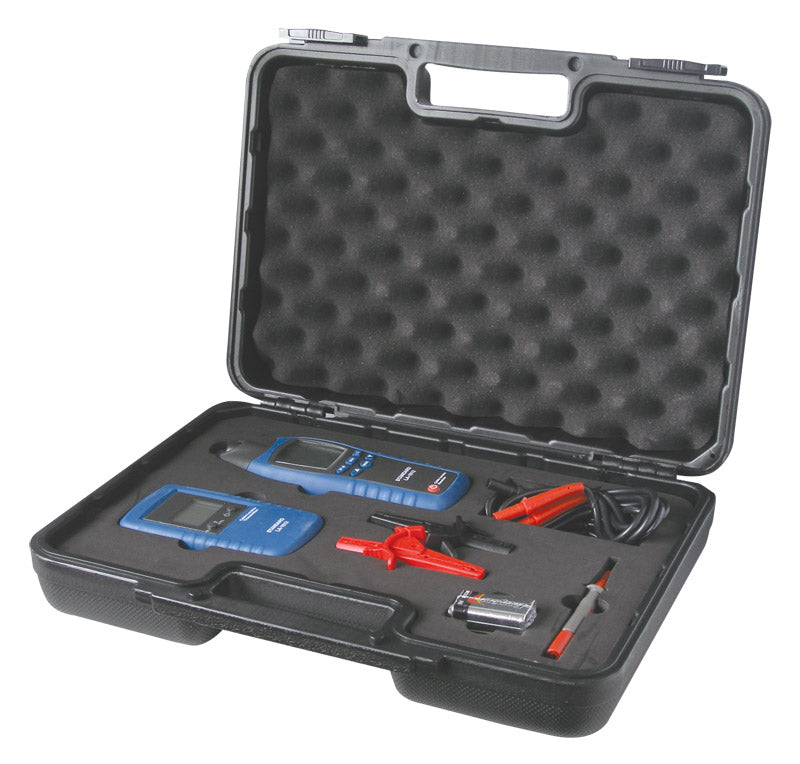

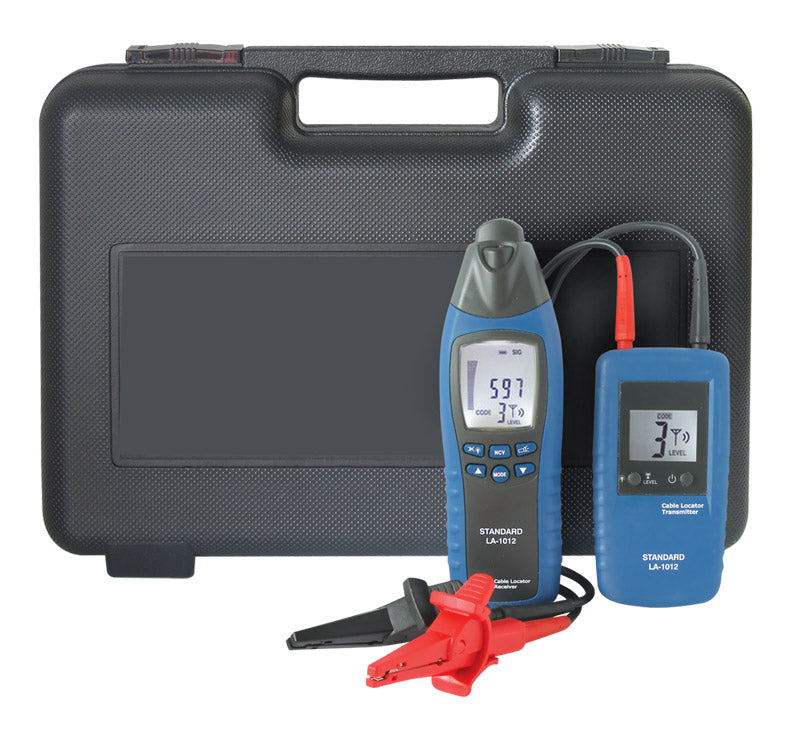

Detektor kabli ST INSTRUMENTS LA-1012

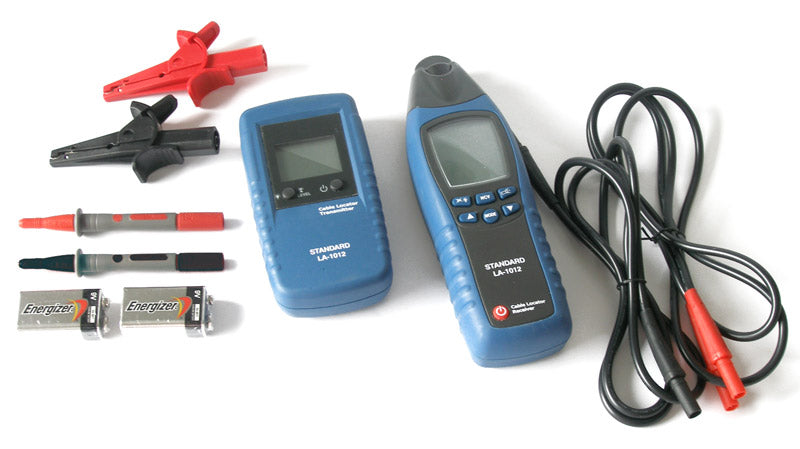

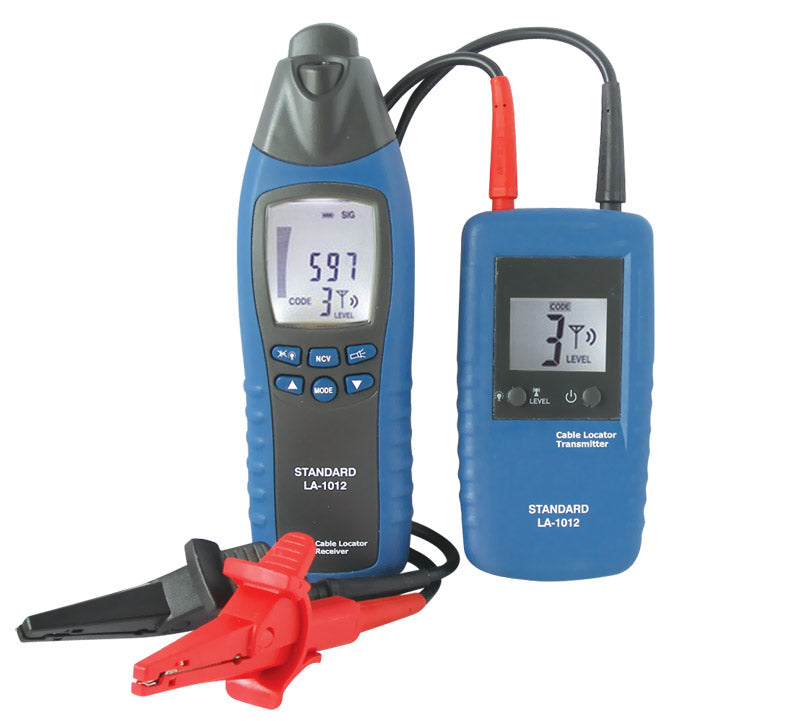

Lokalizator kabli składa się z dwóch części - nadajnika i odbiornika. Części te są przenośnymi urządzeniami pomiarowymi i służą do wykrywania i śledzenia przewodów i kabli. Sygnał generowany przez nadajnik jest zasadniczo modulowanym prądem, który wytwarza słabe pole magnetyczne wokół przewodu. To pole elektromagnetyczne indukuje napięcie w cewce odbiornika. To indukowane napięcie jest wzmacniane, dekodowane i przekształcane w oryginalny sygnał przez odbiornik. Wynik jest pokazywany na wyświetlaczu. Ustawienia nadajnika muszą odpowiadać typowi mierzonego przewodnika i tworzyć zamknięty obwód prądowy z przewodnikiem.

Parametry produktu:

- wyszukiwanie przewodów pod tynkiem, przerw w przewodach, zwarć na przewodach
- śledzenie przewodów zakopanych w ziemi
- wykrywanie bezpieczników i przypisywanie obwodów prądowych
- śledzenie gniazdek i gniazd dystrybucyjnych, które zostały przypadkowo ukryte pod tynkiem
- wykrywanie przerwanych przewodów i zwarć w systemach dystrybucji ogrzewania podłogowego
- śledzenie metalowych rur w systemach dystrybucji wody i ogrzewania
- we wszystkich obszarach użytkowania (zarówno pod napięciem, jak i bez napięcia) są wykonywane bez użycia dodatkowego sprzętu
- wyświetlacz nadajnika pokazuje poziom transmisji, kod transmisji i obecność napięcia zewnętrznego
- odbiornik wyświetla poziom odbioru, kod transmisji i jednocześnie wykrywa obecność napięcia sieciowego
- automatyczna i ręczna regulacja czułości
- możliwość wyłączenia sygnału akustycznego odbiornika
- funkcja automatycznego wyłączania zasilania
- podświetlenie
- opcja podświetlenia w przypadku pracy w słabych warunkach oświetleniowych

Specyfikacje:

Nadajnik:
- Sygnał wyjściowy 125 kHz.
- wykrywanie napięcia zewnętrznego: tak
- zakres napięcia: 12V - 400V
- zakres częstotliwości: 0 - 60Hz
- wyświetlacz: LCD
- Wykrywanie napięcia zewnętrznego: maks. 400V AC/DC
- CAT Ill 300V
- Poziom promieniowania: 2
- Automatyczne wyłączanie: po około godzinie bezczynności
- Zasilanie: 1x bateria 9V, NEDA 1604, 6F22
- Pobór mocy: maks. 18 mA
- Bezpiecznik: F0.5A 500V, 6.3 x 32 mm
- Temperatura pracy: 0 do 40°C, maks. 80% wilgotności względnej (bez kondensacji)
- Temperatura przechowywania: -20 do 60°C, maks. 80% wilgotności względnej (bez kondensacji)
- wysokość: do 2000 m
- wymiary: 130 x 69 x 32 mm
- waga: ok. 130g

Odbiornik:
- Głębokość śledzenia: zależy od materiału i zastosowania
- tryb lokalizacji kabla: ok. 0 - 2m (aplikacja jednofazowa), ok. 0 - 0,5m (aplikacja dwubiegunowa)
- wykrywanie napięcia: ok. 0 - 0,4 m
- wyświetlacz: LCD z funkcjami i wyświetlacz analogowy
- Zasilanie: 1x bateria 9V, NEDA 1604, 1E6F22
- pobór prądu: ok. 23 mA (bez podświetlenia lub podświetlenia), ok. 35 mA (z podświetleniem), maks. 40 mA (podświetlenie i podświetlenie)
- automatyczne wyłączanie: po ok. 5 minutach bezczynności
- temperatura pracy: od 0 do 40°C, maks. 80% wilgotności względnej (bez kondensacji)
- Temperatura przechowywania: -20 do 60°C, maks. 80% wilgotności względnej (bez kondensacji)
- wysokość: do 2000 m
- wymiary: 192 x 61 x 37 mm
- waga: ok. 180g
