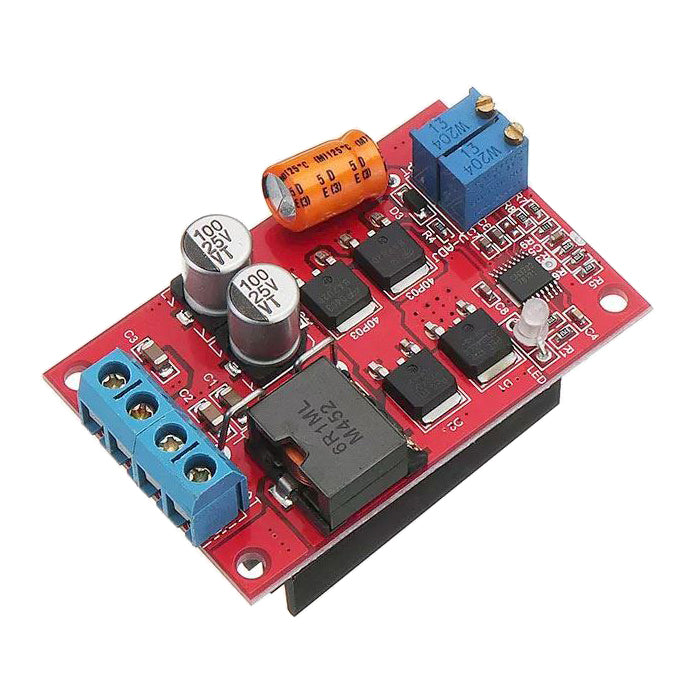

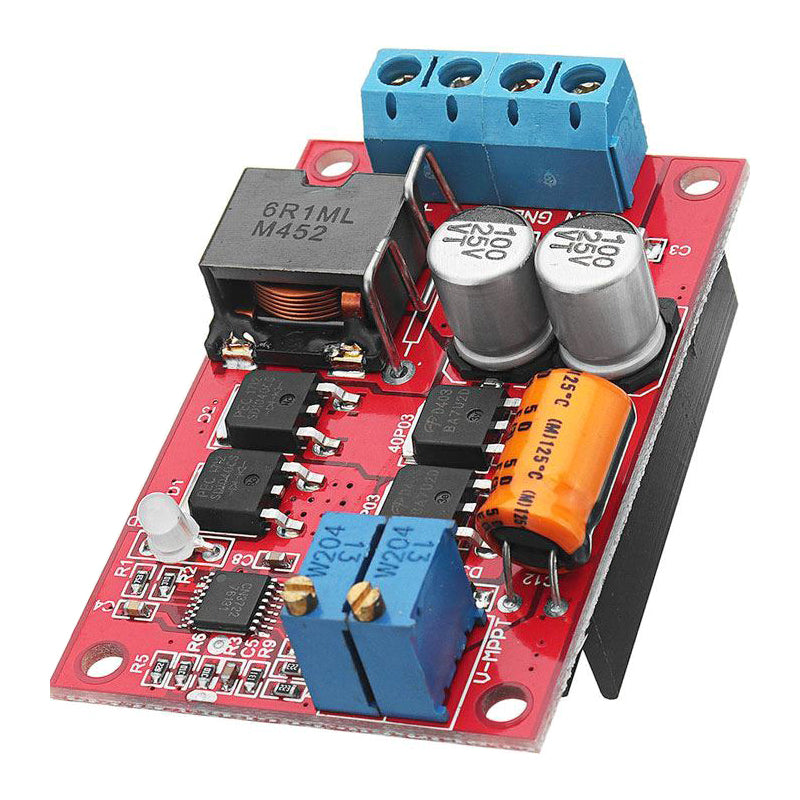

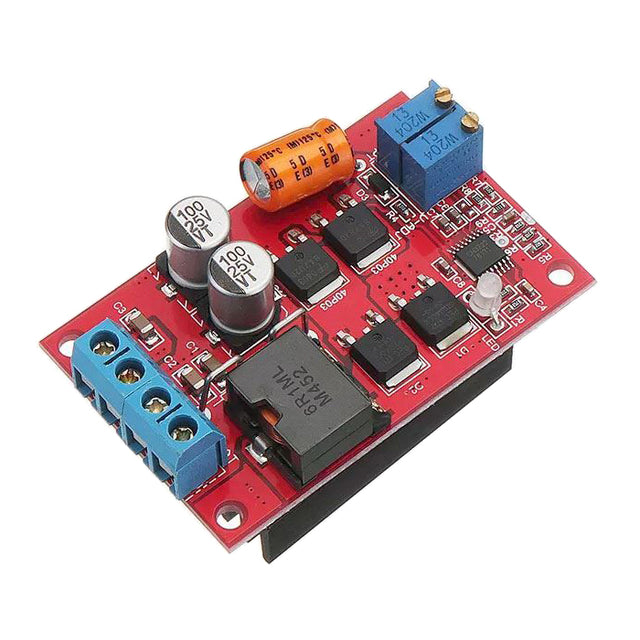

Kontroler słoneczny MPPT HADEX MPPT-V08A 9-24V 5A

Moduł kontrolera MPPT do systemów solarnych 9-24 V z akumulatorami Li-Ion, Li-Pol, Ni-MH lub Pb o maksymalnym prądzie ładowania 5 A. Kontroler MPPT zawiera falownik, który dostosowuje charakterystykę V-A źródła mapowania (panel słoneczny, energia wiatrowa itp.) do poziomu, który jest najbardziej odpowiedni do ładowania podłączonego akumulatora. Zapewnia to najniższe straty i najlepsze wykorzystanie energii ze źródła. W przypadku korzystania z akumulatora kwasowo-ołowiowego 12 V można podłączyć panel fotowoltaiczny o mocy do 60 W.


Parametry techniczne:

- napięcie wejściowe: 8-28VDC
- napięcie wyjściowe: 5-26VDC
- Bateria Pb: 12/24V
- Baterie litowe: 7,2/10,8/14,4V
- Akumulatory Ni-Cd, Ni-MH: 7,2-14,4 V
- Metoda ładowania: automatyczna 3-stopniowa
- Sprawność 93
- Zużycie własne 3mA
- maksymalny prąd ładowania: 5A (określony przez rezystancję przewodu na regulatorze)
- zabezpieczenie: przed nadmierną polaryzacją, zwarciem, prądem wstecznym do paneli

Ustawienia:
1) Ustaw trymer "MPPT" na regulatorze w skrajnym położeniu zgodnym z ruchem wskazówek zegara, a trymer "charge" w skrajnym położeniu przeciwnym do ruchu wskazówek zegara.

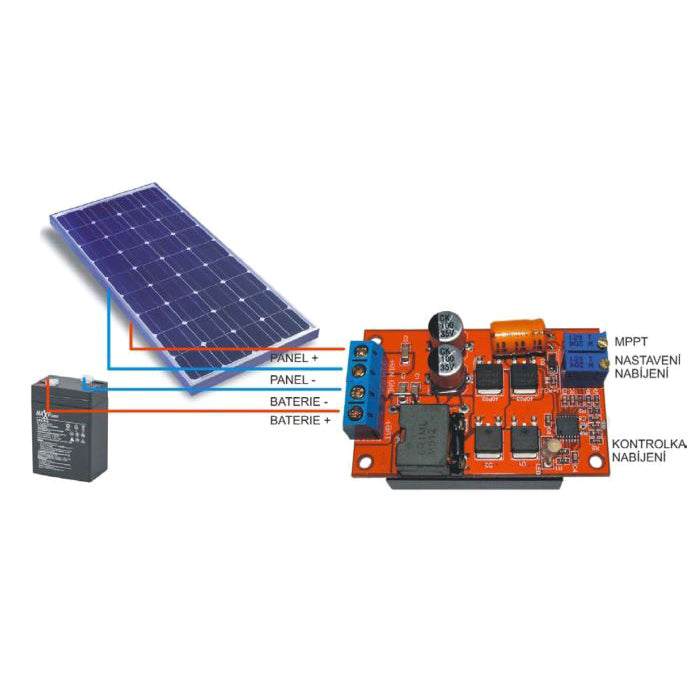

2) Podłącz panel słoneczny (zapewnij standardowe warunki oświetleniowe) lub zapasowy zasilacz o napięciu generowanym przez panel PV (18V dla paneli o napięciu systemowym 12V) i przekręć trymer MPPT w kierunku przeciwnym do ruchu wskazówek zegara, aż na wyjściu pojawi się napięcie (dioda LED zacznie migać na niebiesko).
3) Podłącz nienaładowany akumulator za pomocą miernika A i ustaw trymer "ładowania" zgodnie z ruchem wskazówek zegara w pozycji, w której prąd płynie do akumulatora. Dioda LED zacznie migać na czerwono.
4) Użyj trymera MPPT, aby ustawić punkt, w którym do akumulatora dopływa najwyższy prąd. Ten krok należy wykonać z podświetlonym panelem słonecznym, który będzie używany z panelem, aby stworzyć realistyczne warunki pracy.
5) Teraz podłącz w pełni naładowany akumulator i przekręć trymer "ładowania" w kierunku przeciwnym do ruchu wskazówek zegara, aż prąd ładowania zostanie przerwany. Zapewnia to ochronę przed przeładowaniem.

Instrukcje konfiguracji można znaleźć np. tutaj: https://robotzero.one/5a-mppt-charger-instructions/

Produkt nie jest samodzielnym urządzeniem, wymaga profesjonalnego montażu.
