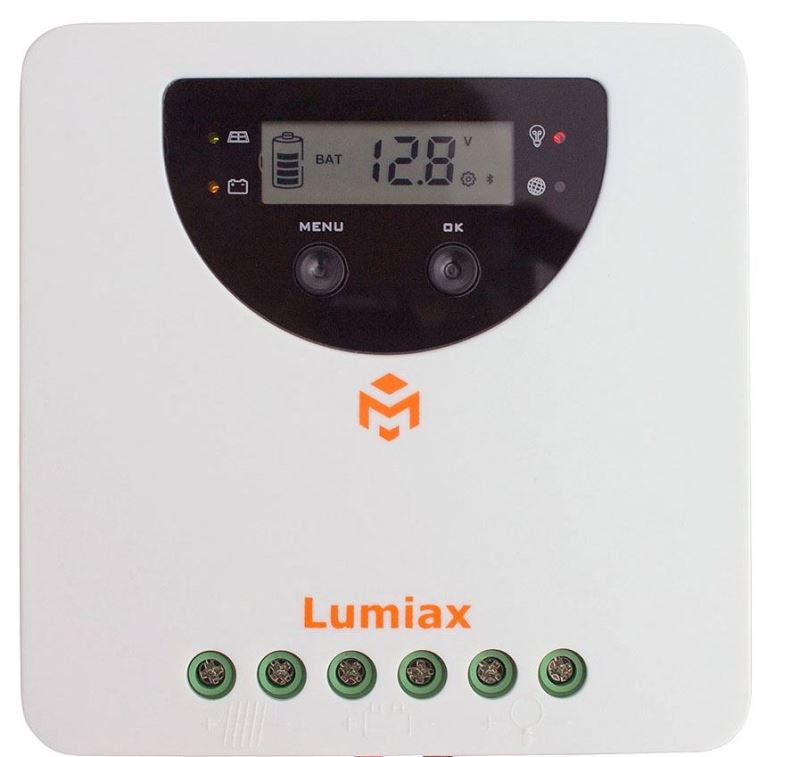

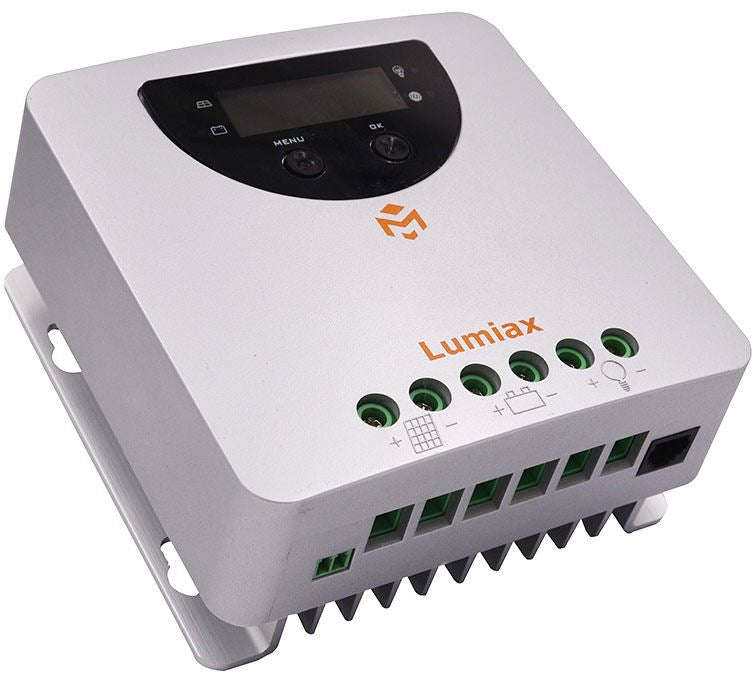

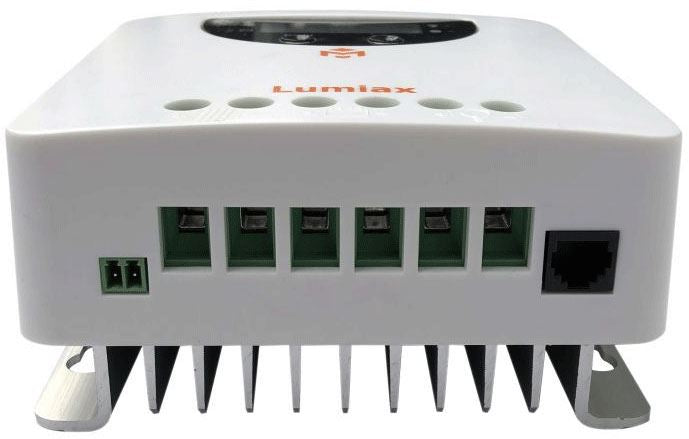

Kontroler słoneczny MPPT Lumiax MC2010 12-24V 20A

Regulator MPPT 20A dla wszystkich dostępnych typów akumulatorów o napięciu systemowym 12V lub 24V oraz dla paneli PV o maksymalnej mocy 260W(12V) lub 520W(24V) o maksymalnym napięciu wejściowym 100V i minimalnym napięciu wejściowym o 1V wyższym niż napięcie ładowania akumulatora. Dlatego nadaje się również do paneli o napięciu systemowym 12V, które generują 16-18V przy maksymalnym obciążeniu. Regulator ten wykorzystuje wewnętrzny inwerter do regulacji charakterystyki V-A źródła prądu - panelu słonecznego, aby była optymalna do ładowania akumulatora. Może on wykorzystać energię z paneli słonecznych lepiej niż kontroler PWM, który reguluje ładowanie tylko poprzez impulsowe ograniczenie bezpośredniego połączenia między panelem słonecznym a akumulatorem, gdzie szerokość impulsu jest proporcjonalna do stanu ładowanego akumulatora. Innymi słowy, kontroler MPPT może generować idealne napięcie i prąd do ładowania akumulatora ze źródła o wyższym napięciu i niższym prądzie. Na przykład 18 V i 5 A zamienia się na 14,5 V/6,2 A. Sprawność konwersji charakterystyki V-A wynosi zwykle ponad 95%, więc straty są minimalne, a regulatory można zwykle dostosować do różnych typów akumulatorów, aby zapewnić najbardziej optymalne ładowanie.

Parametry techniczne:

Napięcie systemowe 12 lub 24V , stosowane akumulatory: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
Maksymalna moc paneli fotowoltaicznych: 260W (520W-24V) dla maksymalnego wykorzystania kontrolera. W przypadku korzystania z paneli o większej mocy, pełna moc nie zostanie wykorzystana, ale funkcja kontrolera zostanie zachowana bez uszkodzeń.
Maks. napięcie panelu fotowoltaicznego: 100 V (-20°C), 50 V (+25°C)
Minimalne napięcie panelu fotowoltaicznego przy korzystaniu z akumulatora 12 V: 15,0 V
Maks. prąd ładowania: 20A
Zużycie własne: <8mA (12V), <12mA (24V)
4-stopniowe ładowanie tylko dla akumulatorów Pb (CC, CV-boost, CV-float, CV-equalize)
CC = ładowanie z pełną mocą paneli PV do ustawionej wartości końca ładowania (CV-boost)
CV-boost = ładowanie przez 1-2 godziny po osiągnięciu napięcia zacisku 14-15 V (regulowane)
CV-equalize = ładowanie ze zwiększonym napięciem w celu wymieszania ciekłego elektrolitu - do wyboru tylko dla akumulatorów kwasowo-ołowiowych z ciekłym elektrolitem
CV-float = ładowanie napięciem podtrzymującym 13,0-14,5 V (regulowane), wstępnie ustawione 13,7 V
Wybór typu akumulatora: ciekły dielektryk, AGM, AGM GEL, LiFePO4
Wyświetlacz LCD do ustawiania i monitorowania parametrów pracy
Kompensacja temperatury: -4,17 mV/K na ogniwo podczas ładowania boost+equal
-3,33 mV/K na ogniwo podczas ładowania typu float
Stopień ochrony IP32
Interfejs RS485
Temperatura pracy: -25°C~55°C
Rozměry: 136,6x136,4x67mm/0,9kg

Uwaga
Do parowania Bluetooth wymagany jest akumulator o napięciu co najmniej 12,5 V. Aplikacja SolarLifeBT

Wersje 12/24 można przełączać w interfejsie Bluetooth za pomocą aplikacji Solarlife. Włącz kontroler na akumulatorze 12 V i połącz się za pomocą aplikacji. W ustawieniach parametrów baterii i ustawieniach zaawansowanych zmień napięcie znamionowe na 24 V i wybierz opcję WYŚLIJ, a następnie odłącz kontroler i podłącz go ponownie już przy napięciu 24 V. Wtedy powinno być OK. Alternatywnie możesz zmienić napięcie znamionowe na AUTO, ponownie 12 lub 24 V zostanie wykryte automatycznie.
