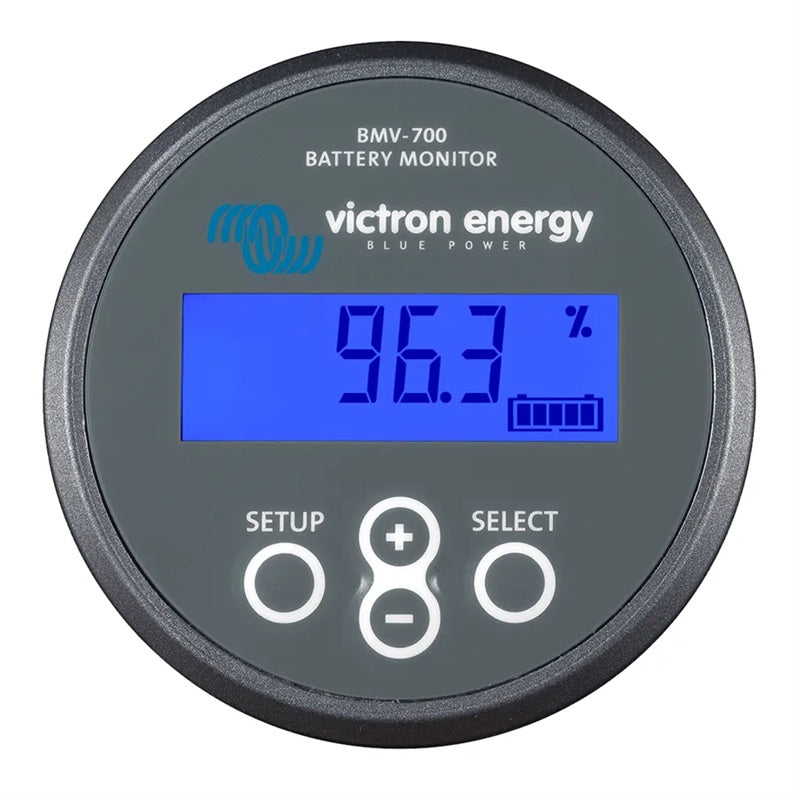

Monitor baterii VICTRON ENERGY BMV 700

BMV-700 to nowy, precyzyjny system monitorowania akumulatorów.
Dlaczego warto monitorować warunki pracy akumulatora? Aby wydłużyć żywotność baterii! Szczegółowe monitorowanie akumulatorów pozwala nam wykryć wszelkie niedociągnięcia operacyjne i szybko je naprawić, aby zapewnić długą żywotność akumulatora.
Odpowiedni dla wszystkich typów akumulatorów kwasowo-ołowiowych, w tym akumulatorów z włókniny (AGM) i żelowych. Łatwa regulacja pojemności akumulatora (ustawienie fabryczne do 200 Ah). Automatyczne wykrywanie napięcia 12, 24, 36, 48, 60, 120, 144 i 288 V. Regularna automatyczna kalibracja przyrządu w celu uzyskania wiarygodnych odczytów pomiarowych (może być również wykonywana ręcznie). Wersja BMV 700H jest przeznaczona do systemów o wysokim napięciu roboczym (70 - 350 V DC), wersja BMV702 jest przeznaczona do monitorowania dwóch baterii lub monitorowania temperatury baterii lub xxx. Tracker nadaje się również do akumulatorów litowo-jonowych.

Podstawowe wyświetlane wartości:
- Aktualne napięcie (V) akumulatora.
- aktualny prąd (A) wpływający (wartości dodatnie - ładowanie) lub wypływający (wartości ujemne - rozładowywanie) z akumulatora
- aktualna moc (W) wpływająca (wartości dodatnie - ładowanie) lub wypływająca (wartości ujemne - rozładowywanie) z akumulatora (napięcie razy prąd)
- całkowita ilość energii pobranej z akumulatora do zasilania urządzeń w amperogodzinach (Ah)
- aktualny stopień naładowania akumulatora w procentach
- szacowany (wyrafinowanie obliczony) czas w godzinach do 50% rozładowania akumulatora przy danym poborze mocy

Parametry techniczne:

- napięcie zasilania 6,5 - 95 V DC
- Pobór prądu przy niepodświetlonym wyświetlaczu i wyłączonym przekaźniku: 4 mA (12 V) i 3 mA (24 V)
- Pobór mocy przy niepodświetlonym wyświetlaczu i włączonym przekaźniku: 15 mA (12 V) i 8 mA (24 V)
- napięcia robocze: 12, 24 i 48 V (autodetekcja)
- maksymalny prąd przez bocznik: -500 do +500 A (rozładowywanie i ładowanie akumulatora)
- maksymalne odchylenie odczytu napięcia ±0,01 A przy 0 - 100 V
- maksymalne odchylenie odczytu prądu ±0,01 A z bocznikiem 500 A
- maksymalne odchylenie odczytu pojemności ±0,1 Ah przy pojemności akumulatora 0 - 100 Ah
- maksymalne odchylenie odczytu pojemności ±1 Ah dla akumulatorów o pojemności 100 - 9999 Ah
- maksymalne odchylenie stanu naładowania ±0,1%
- maksymalne odchylenie w szacowaniu pozostałego czasu ±1 godzina (zakres 1-240 godzin)
- maksymalne odchylenie odczytu mocy ±1 W w zakresie od -100 W do 1 kW
- dla całkowitej pojemności akumulatora 20 - 9999 Ah
- zakres temperatur pracy od -20 do + 50 °C
- okrągła średnica samego trackera: 63 mm
- kwadratowy rozmiar pokrywy trackera: 69 x 69 mm
- głębokość trackera: 31 mm
- przekaźnik przełączający: maksymalnie 60 V/1 A
- waga samonaprowadzacza: 70 g
- waga pokrywy bocznej: 315 g
- Śruby przyłączeniowe bocznika: M10
- materiał: tworzywo sztuczne

Tracker przechowuje wybrane dane historyczne i osiągnięte wartości graniczne:
- najgłębsze osiągnięte rozładowanie akumulatora
- szybkość ostatniego rozładowania akumulatora
- liczba zakończonych cykli rozładowania/ładowania baterii
- średnia wartość rozładowania akumulatora
- liczba pełnych rozładowań akumulatora
- osiągnięte maksymalne napięcie akumulatora
- osiągnięte minimalne napięcie akumulatora
- liczba dni od ostatniego pełnego naładowania akumulatora

Dostawa trackera BMV-700 obejmuje
- sam tracker z podświetlanym wyświetlaczem cyfrowym i elementami sterującymi
- plastikową pokrywę trackera o wymiarach 69 x 69 mm
- bocznik 500A/50mV zaprojektowany dla maksymalnego prądu 500 A (do zainstalowania na ujemnym kablu akumulatora)
- kabel komunikacyjny i zasilający RJ12 UTP o długości 10 m (do podłączenia trackera do bocznika)
- 2-metrowy przewód instalacyjny z bezpiecznikiem do podłączenia do przewodu dodatniego.

Tracker wykonuje zaawansowane monitorowanie dostarczanej i pobieranej energii, wraz z uwzględnieniem regulowanej wartości wykładnika Peukerta (im większy pobór energii, tym większy względny spadek ilości dostępnej energii w akumulatorze i odwrotnie) oraz wydajności akumulatora w celu oszacowania rzeczywistej ilości energii (Ah) i stopnia naładowania akumulatora (procent). Aby prawidłowo wyświetlić ilość dostępnej energii w akumulatorze, konieczne jest, aby cała energia wchodząca i wychodząca z akumulatora przechodziła przez bocznik.
Rzeczywisty tracker może być zintegrowany ze ścianą bez konieczności dostępu od tyłu (zakryte śruby).
W przypadku prądów większych niż 500 A może zostać dostarczony zamiennik bocznika zaprojektowany dla prądów 1000 i 2000 A. Do monitora można stosować boczniki o maksymalnym prądzie 9 999 A i zakresie napięcia 1 - 100 mV (oba regulowane).
Monitor posiada przełączany przekaźnik. Jest on aktywowany/dezaktywowany w oparciu o zmierzony poziom naładowania akumulatora. Jest on fabrycznie ustawiony tak, aby włączał się, gdy poziom naładowania baterii spadnie poniżej 50% i wyłączał się, gdy bateria osiągnie 90% naładowania. Wartości te można zmienić w ustawieniach. Można również odwrócić logikę przełączania lub domyślnie przekaźnik jest włączony, a domyślnie wyłączony. Przekaźnik może być używany do włączania/wyłączania urządzeń, takich jak alarm zewnętrzny, stacja zasilania itp.

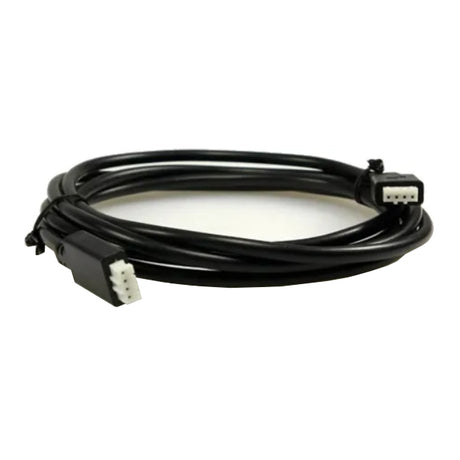

Monitor można podłączyć do innych urządzeń. Możliwe jest połączenie trackera z dużym kolorowym wyświetlaczem Color Control GX. Aby podłączyć BMV700 do wyświetlacza Color Control GX, należy zakupić kabel VE.Direct lub interfejs komunikacyjny VE.Direct-USB.

Zapisane ustawienia oraz zmierzone dane historyczne i graniczne pozostają zachowane nawet w przypadku przerwania zasilania trackera.

Alarmy wizualne i dźwiękowe informujące o zbyt wysokim lub zbyt niskim napięciu, naładowaniu lub rozładowaniu akumulatora.

Możliwość przełączenia dodatkowego źródła zasilania, takiego jak generator, za pomocą przekaźnika w określonych warunkach.
