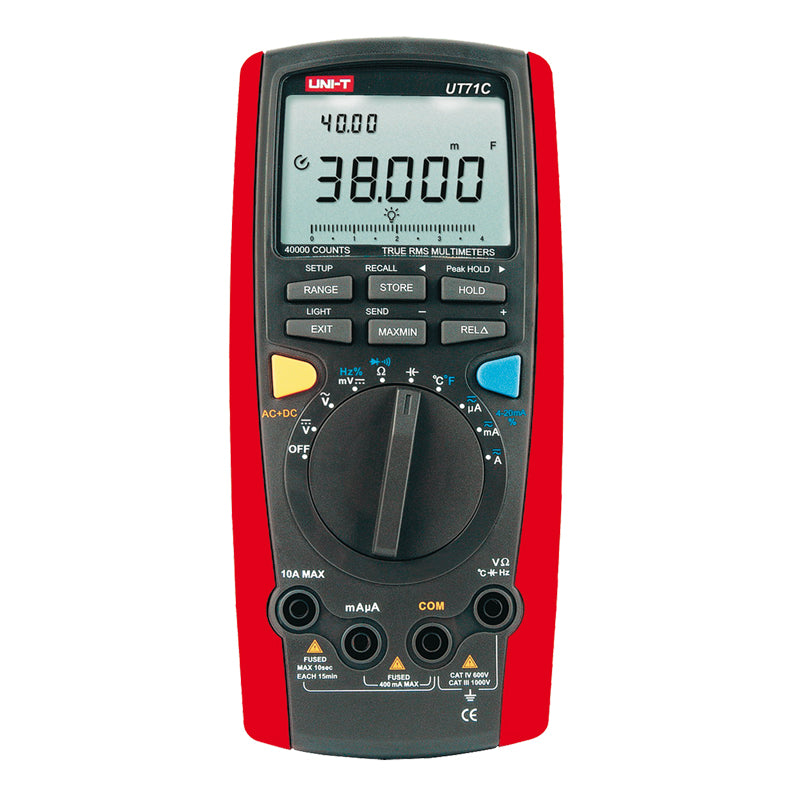

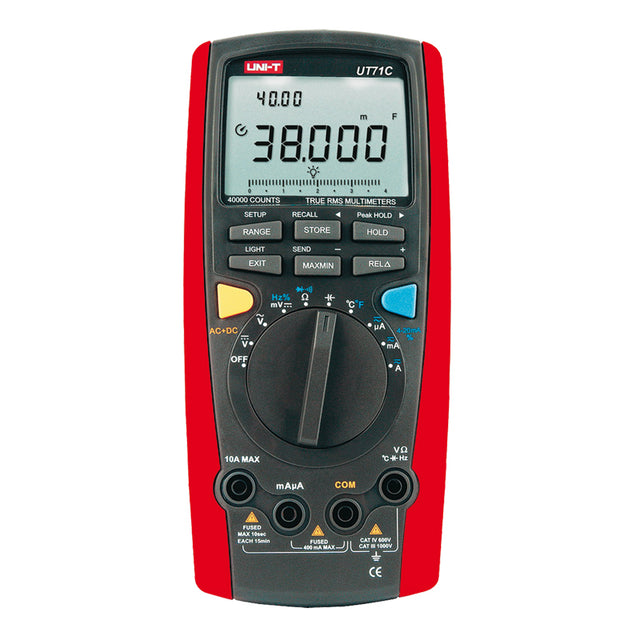

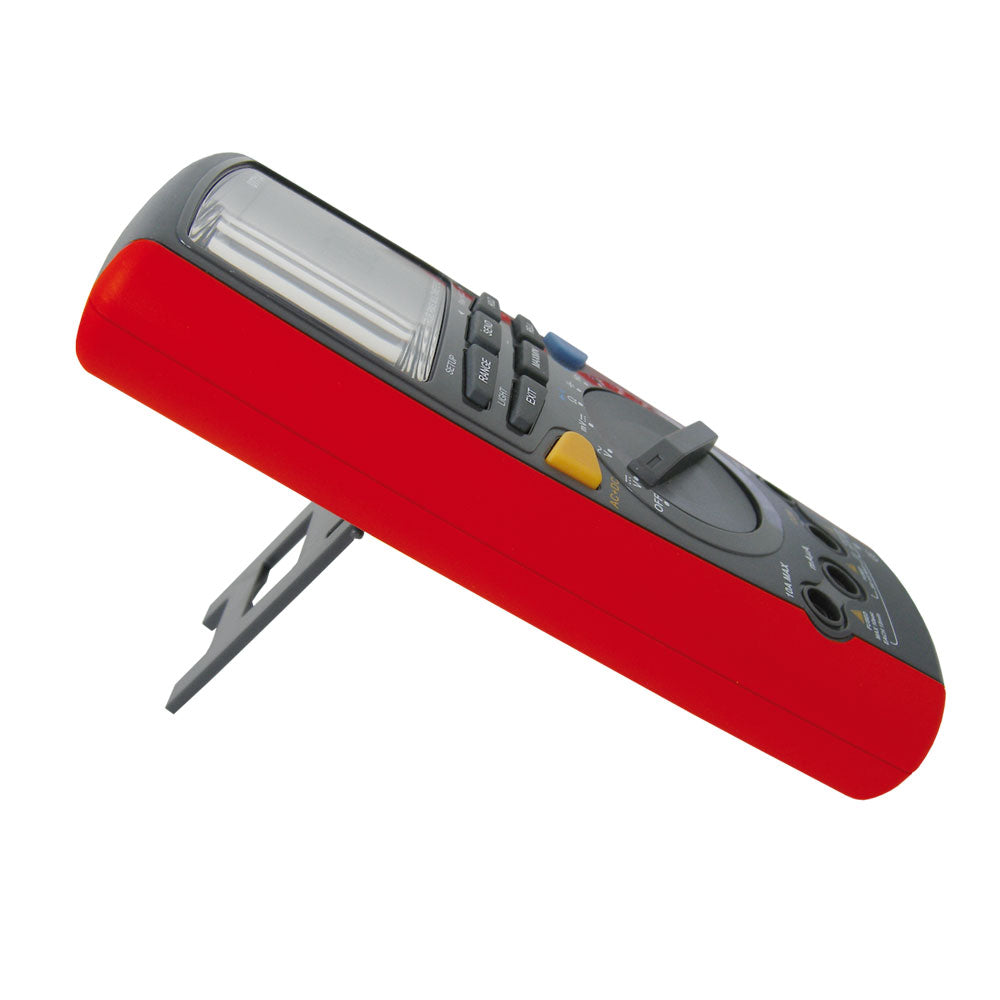

Multimetr cyfrowy UNI-T UT71C

Ten produkt jest objęty 3-letnią gwarancją. Seria multimetrów UT71 to najwyższej klasy inteligentne multimetry ręczne średniej wielkości z automatycznym i ręcznym przełączaniem zakresów oraz zakresem głównego wyświetlacza ±20000 lub ±40000 i dwoma dodatkowymi wyświetlaczami pomocniczymi. Przyrządy te należą do wyższej klasy średniej, wyróżniają się wysokiej jakości konstrukcją i niezawodnością, a także nadają się do zastosowań przemysłowych. Seria UT71 umożliwia szybkie rozwiązywanie złożonych problemów w elektronice, automatyce fabrycznej, dystrybucji i inżynierii elektronicznej. Przyrządy z serii UT71 pozwalają na ustawienie górnych i dolnych limitów pomiarowych, co jest bardzo przydatną funkcją do poprawy kontroli masowej produkcji elektroniki i wydajności ekranowania. Umożliwiają pomiar napięć i prądów AC/DC, rezystancji, test diody, test ciągłości, pojemności, częstotliwości, temperatury, pętli prądowej 4-20mA (z wyjątkiem UT71A) i mocy (dla UT71E). Przyrządy umożliwiają przechowywanie danych i łączność przez USB z izolacją optyczną lub przez adapter Bluetooth UT-D07A, który należy zakupić. Urządzenie można sparować z telefonami komórkowymi lub tabletami, pobierając odpowiednie oprogramowanie ze sklepu Apple Store lub Google Play Store. Wyświetlacz jest ciemny na jasnym tle. Zabezpieczenie zakresów prądowych zapewniają bezpieczniki rurkowe (zakres 10A z bezpiecznikiem F 10A /250V (o5 x 20mm); zakres mA/µA z bezpiecznikiem F 500mA /250V (o5 x 20mm)). Zasilanie multimetru zapewnia bateria 9V (6F22). Zakres pomiarowy wielkości może być wybierany automatycznie lub ręcznie. W zestawie znajdują się przewody pomiarowe z końcówkami oraz baterie.

UT71C to wysokiej klasy multimetr cyfrowy TRMS, który znajduje zastosowanie w kontroli produkcji elektronicznej, automatyzacji fabryk i dystrybucji energii. Produkt ten jest objęty 3-letnią rozszerzoną gwarancją.

Parametry produktu :

- Pełna zgodność z normą IEC/EN611010 i podwójna izolacja
- CAT. III 1000V - wewnętrzna el. instalacja obejmująca dystrybucję trójfazową
- CAT. IV 600V - zewnętrzne instalacje elektryczne. Instalacja (wyłączniki, rozpoczęcie instalacji wewnętrznej)
- maksymalny wyświetlacz główny ±40000, wyświetlacze pomocnicze 4000
- typ podświetlanego wyświetlacza LCD z ciemnymi danymi na jasnym tle, 3 wartości podświetlenia
- Zakres wyświetlania ±40000 dla pomiarów napięcia, prądu, rezystancji i częstotliwości
- Częstotliwość odświeżania dla większości pomiarów 2 do 3 razy na sekundę
- analogowy wyświetlacz słupkowy 40 segmentów, szybkość wyświetlania 10 wskazań/sek.
- automatyczne lub ręczne ustawianie zakresu
- Zakresy pomiarowe napięcia przemiennego (AC): 4 V/1000 V, True RMS 0 do 1000 V, szerokość pasma 100 kHz
- Zakresy pomiarowe prądu przemiennego (AC): 400 µA/10 A, szerokość pasma 45 Hz do 10 kHz
- Zakresy pomiarowe napięcia stałego (DC): 400 mV/1000 V
- Zakresy pomiarowe prądu stałego (DC): 400 µA/10 A
- Zakresy pomiaru rezystancji: 400 ?/40 M?
- Zakresy pomiaru pojemności kondensatorów: 40,000 nF/40,00 mF
- Zakresy pomiaru częstotliwości: 40 Hz/400 MHz
- Zakresy pomiaru temperatury: -40°C/1000°C lub -40°F/1832°F
- dostarczony czujnik temperatury typu " K " dla temperatur do 230°C
- Pomiar prądu w pętli od 4 do 20 mA za pomocą przetworników nieelektrycznych
- Wysoka dokładność
- Pomiar wartości skutecznych napięć i prądów przemiennych (TRMS)
- podczas pomiarów napięcia AC, częstotliwość lub napięcie AC mogą być również mierzone na dwóch dodatkowych wyświetlaczach
- składowa AC nałożona na napięcie DC może być również mierzona na wyświetlaczu pomocniczym
- tryb pomiaru względnego
- Pomiar wartości szczytowych MAX i MIN, zamrożenie wartości na wyświetlaczu (Data Hold)
- Wbudowana pamięć na 100 rekordów pomiarowych
- wskaźnik niskiego poziomu naładowania baterii
- automatyczne wyłączanie (uśpienie w stanie bezczynności)
- ochrona wejść napięciowych przed przeciążeniem powyżej 1000V
- ochrona wejść prądowych przez szybkie bezpieczniki
- Impedancja wejściowa 10M?, na zakresie 200mV/DC do 2,5G?
- testowanie diod i przejść półprzewodnikowych od 0 do 3V
- Kabel USB z konwerterem optoelektrycznym w zestawie, oprogramowanie można pobrać ze strony producenta: https://meters.uni-trend.com/product/ut71-series/#Docs
- Możliwość dokupienia adaptera Bluetooth UT-D07A
- Pomiary w polach elmag. o intensywności do 1V/m są możliwe z dodatkowym błędem 5%.


Parametry techniczne :

- Pomiar napięcia stałego (impedancja wejściowa wynosi 2,5 G? na zakresie 200 mV, 10 M? na innych zakresach):
(zakres / rozdzielczość / dokładność)
400,00 mV / 0,01 mV / ±0,05% + 5
4,0000 V / 0,0001 mV / ± 0,08% + 5
40 000 V / 0,001 mV / ± 0,08 % + 5
400,00 V / 0,01 V / ± 0,08 % + 5
1000,0 V / 0,1 V / ± 0,1% + 8
Zabezpieczenie przed przeciążeniem 1000 V.


- Pomiar napięcia AC ( impedancja wejściowa ok. 10M?, ) :
( zakres / rozdzielczość / dokładność w zakresie 45Hz do 1kHz / 1kHz do 10kHz / 10kHz do 100kHz )
4,0000 V / 0,0001 V / ±0,6% + 40 / ±3% + 40 / ±7% + 40
40,000 V / 0.001 V / ± 0.6% + 40 / ± 5% + 40 / ± 7% + 40
400,00 V / 0,01 V / ± 0,6% + 40 / ± 5% + 40 / nieokreślony
1000,0 V / 0,1 V / ± 1,2% + 40 / ± 6% + 40 (1kHz do 5kHz)/ ± 10% + 40 (5kHz do 10kHz)
Zabezpieczenie przed przeciążeniem 1000 V, możliwy pomiar AC + DC.


- Pomiar prądu stałego:
( zakres / rozdzielczość / dokładność )
400,0 µA / 0,01 µA / ± 0,15% + 20
4000,0 µA / 0,1 µA / ± 0,15% + 20
40 000 mA / 1 µA / ± 0,15% + 20
400,0 mA / 0,01 mA / ± 0,15% + 20
10 000 A / 1 m A / ± 0,7 % + 30
Zabezpieczenie przed przeciążeniem 500 mA, 10 A.


- Pomiar prądu AC ( 45Hz do 1kHz ) :
( zakres / rozdzielczość / dokładność w zakresie 45Hz do 1kHz / 1kHz do 10kHz / )
400,0 µA / 0,01 µA / ± 0,8% + 15 / ± 1,5% + 40
4000,0 µA / 0,1 µA / ± 0,8% + 15 / ± 1,5% + 40
40 000 mA / 1 µA / ± 0,8% + 15 / ± 1,5% + 40
400 000 mA / 10 µA / ± 0,8% + 15 / ± 1,5% + 40
10 000 A / 1 m A / ± 2 % + 20 / ± 6 % + 40
Zabezpieczenie przed przeciążeniem 500 mA, 10 A.


- Pomiar rezystancji :
( zakres / rozdzielczość / dokładność )
400,00 ? / 0,01 ? / ± 0,4% + 20
4,0000 k? / 0,0001 k? / ± 0,4% + 20
40.000 k? / 0,001 k? / ± 0,4% + 20
400,00 k? / 0,01 k? / ± 0,8% + 20
4,0000 M? / 0,0001 M? / ± 1 % + 40
40,000 M? / 0,001 M? / ± 1,5 % + 40
Zabezpieczenie przed przeciążeniem 1000V.


- Pomiar pojemności kondensatora:
( zakres / rozdzielczość / dokładność )
40 nF / 0,001 nF / ± 1,2% + 20
400 nF / 0,01 nF / ± 1,2% + 20
4 µF / 0,0001 µF / ± 1,2% + 20
40 µF / 0,0001 µF / ± 1,2% + 40
400 µF / 0,0001 µF / ± 1,5% + 40
4 mF / 0.0001mF / ± 5 % + 40
40 mF / 0.001mF / nieokreślony
Zabezpieczenie przed przeciążeniem 1000V.


- Pomiar częstotliwości :
( zakres / rozdzielczość / dokładność )
40 Hz / 0,001 Hz / ± 0,1% + 15
400 Hz / 0,01 Hz / ± 0,1% + 15
4 kHz / 0,0001 kHz / ± 0,1% + 15
40 kHz / 0,001 kHz / ± 0,1 % + 15
400 kHz / 0,01 kHz / ± 0,1 % + 15
4 MHz / 0,0001 MHz / ± 0,1 % + 15
40 MHz / 0,001 MHz / ± 0,1 % + 15
400 MHz / 0,01 MHz / nie określono
Zabezpieczenie przed przeciążeniem 1000 V.


- Pomiar temperatury (°C) :
( zakres / rozdzielczość / dokładność )
-40°C do +40°C / 0,1°C / ±3% + 30
+40°C do +400°C / 0,1°C / ±1% + 30
+400°C do 1000°C / 0,1°C / ± 2,5%

- Pomiar temperatury (°C) :
( zakres / rozdzielczość / dokładność )
-40°F do +32°F / 0,1°F / ± 3 % + 30
+32°F do +752°F / 0,1°F / ± 1 % + 30
+752°F do +1832°F / 0,1°F / ± 2,5%
Zabezpieczenie przed przeciążeniem 1000V.


- Pomiar prądu w pętli od 4 do 20 mA
( zakres / rozdzielczość / dokładność )
(4 do 20mA) % / 0,01% / ±1% + 50
Bezpiecznik przeciążeniowy F500mA/250V.


- Test diody :
Napięcie 2,8 V na zaciskach bez obciążenia
spadek napięcia na dobrym złączu krzemowym wynosi od 0,5 do 0,8 V
rozdzielczość pomiaru 0,0001 mV


- Test przewodności:
Napięcie na zaciskach bez obciążenia 1,2 V
dźwięk brzęczyka nie będzie emitowany, jeśli rezystancja jest większa niż 60 ?
sygnał dźwiękowy zabrzmi, jeśli rezystancja jest mniejsza niż 40 ?

Ogólna charakterystyka :

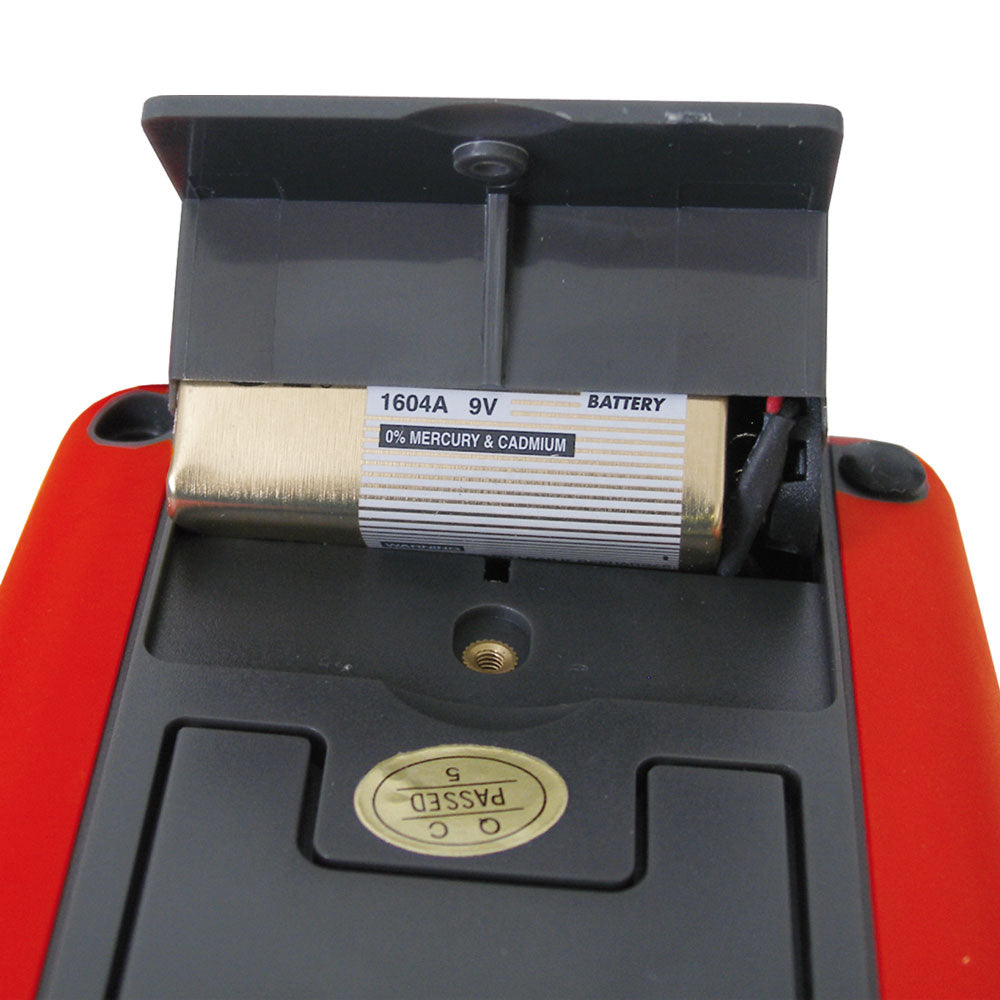

- Zasilanie: bateria 9V (6F22)
- Wyświetlacz LCD : 73 mm x 50 mm z podświetleniem, 2 poziomy jasności lub wyłączony
- kolor produktu : czerwony i szary
- waga netto produktu : 384 g
- Rozmiar produktu : 200 mm x 93 mm x 40 mm

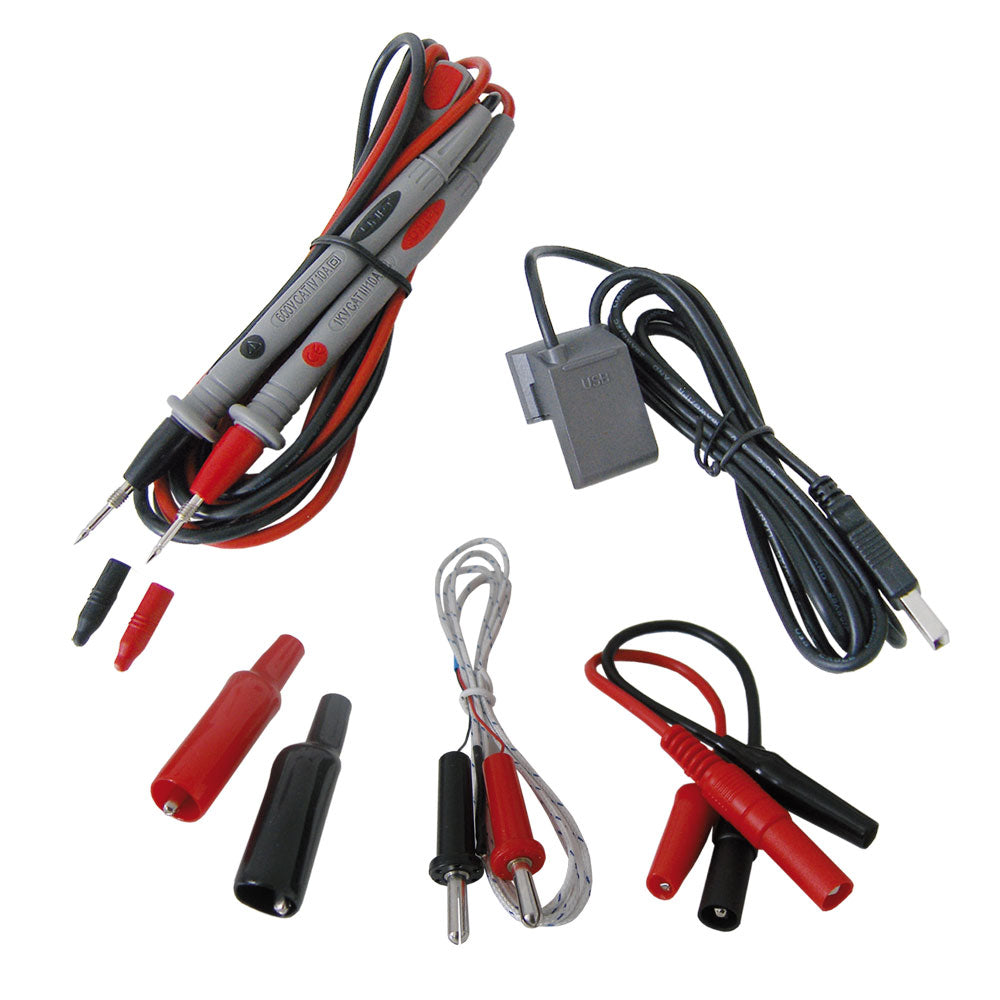

Zawartość opakowania jednostkowego :

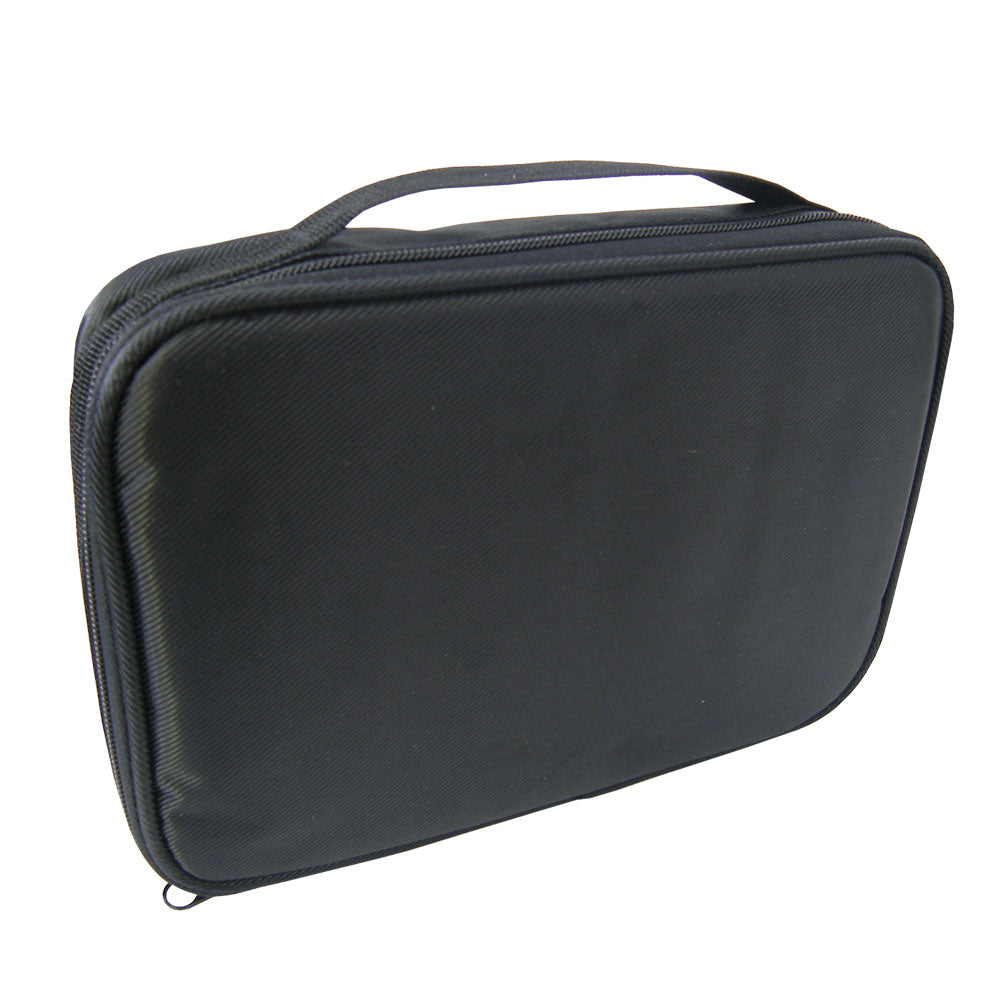

- Multimetr UT71C z walizką do przechowywania
- bateria 9V (6F22)
- Bezpiecznik F1 : F 10A /250V (o5 x 20mm) - w przyrządzie
- Bezpiecznik F2 : F 500mA /250V (o5 x 20mm) - w przyrządzie
- Kabel USB z konwerterem opto-el.
- kable testowe z kolcami w CAT III 1000V, CAT IV 600V
- instrukcja obsługi w języku czeskim, słowackim i angielskim


Opakowanie hurtowe:

- Standardowa ilość w kartonie: 10 sztuk
- standardowe wymiary kartonu: 515 x 380 x 205 mm
- całkowita waga kartonu: 9,8 kg


- Producent : UNI-TREND
