Oscyloskop, generator funkcji i tester podzespołów FNIRSI DSO-TC4

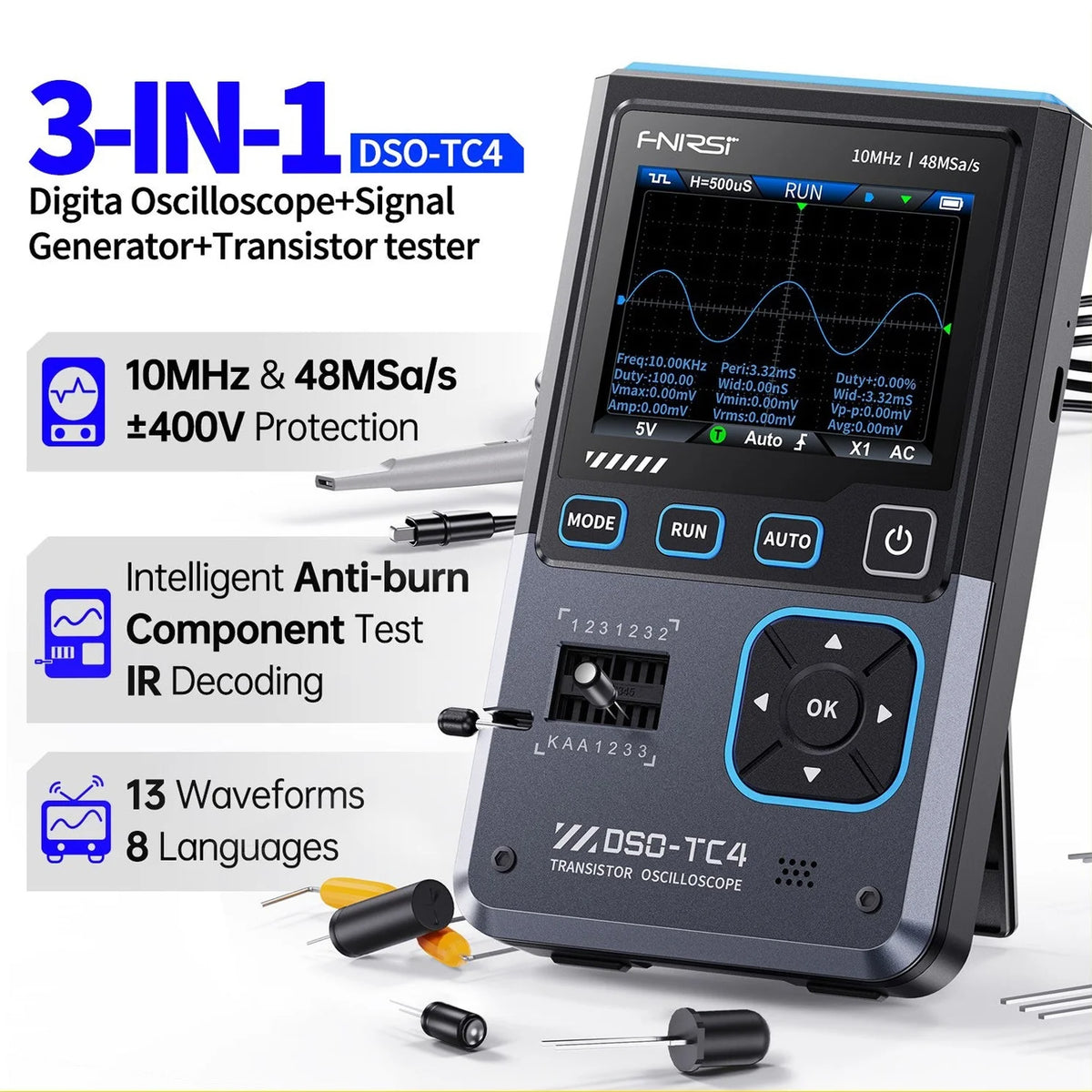

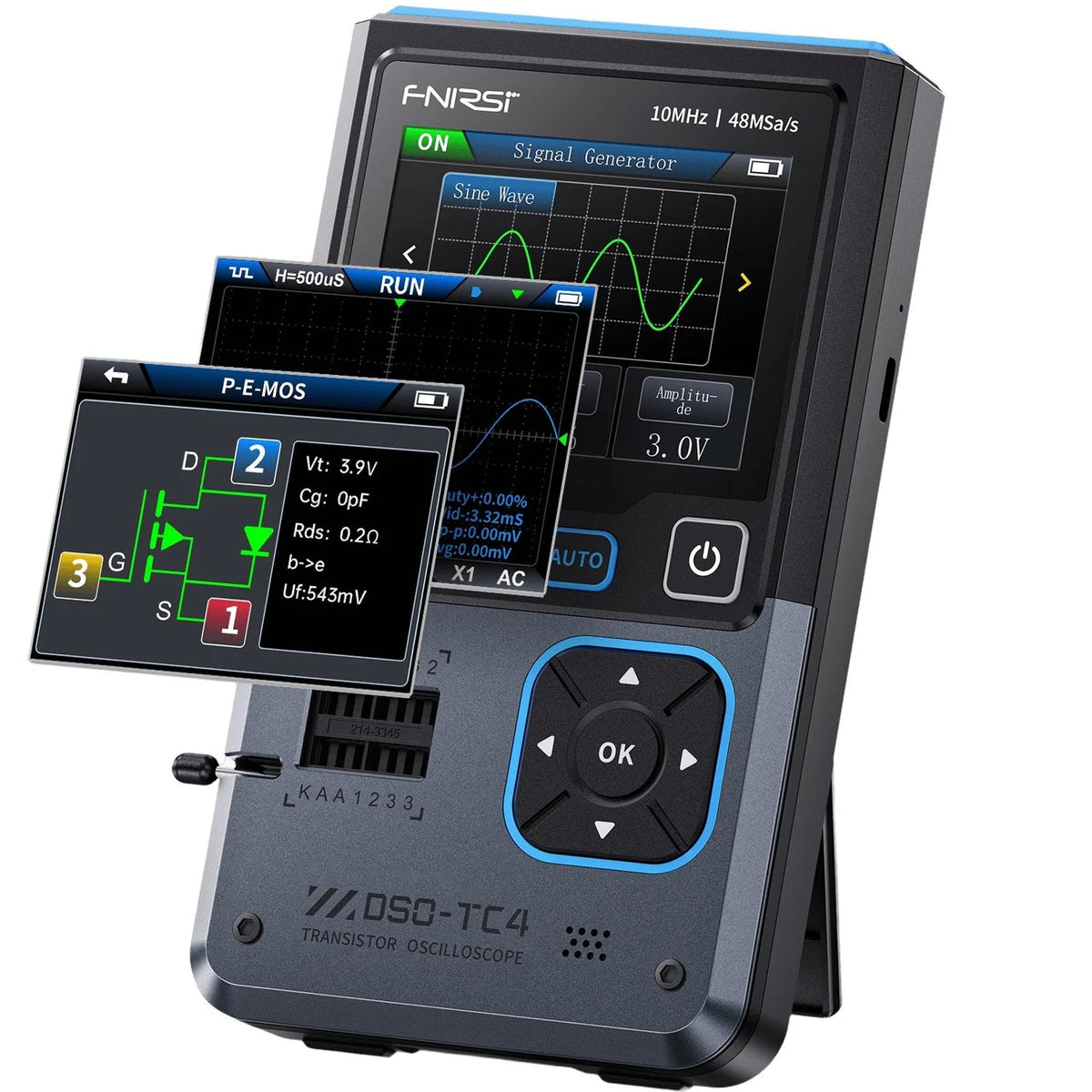

Wielofunkcyjne urządzenie kieszonkowe 3 w 1 FNIRSI® DSO-TC4 – oscyloskop, tester podzespołów i generator sygnału.
Szukasz kompaktowego, wszechstronnego i niezawodnego urządzenia do diagnostyki, testowania i regulacji elektroniki zarówno w warsztacie, jak i w terenie? DSO-TC4 to innowacyjne, przenośne urządzenie typu 3 w 1, które w jednej obudowie łączy jednokanałowy oscyloskop cyfrowy, inteligentny tester podzespołów elektronicznych oraz generator funkcji DDS. Dzięki wadze niższej niż 190 gramów i ergonomicznej konstrukcji zastępuje kilka nieporęcznych urządzeń stacjonarnych, co czyni go idealnym pomocnikiem dla techników serwisowych, programistów, studentów oraz zapalonych radioamatorów.


Parametry produktu:

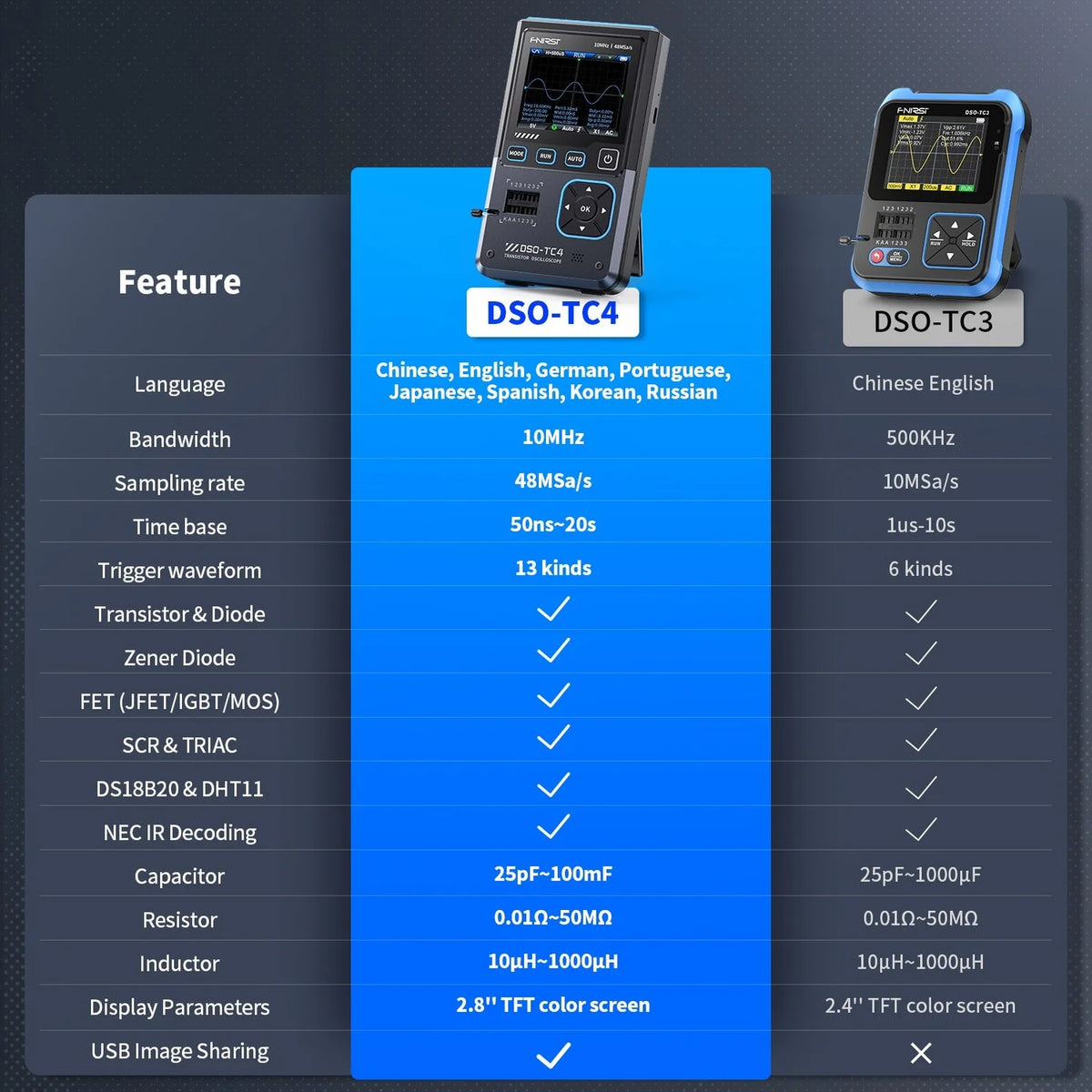

- oscyloskop: rzeczywista częstotliwość próbkowania 48 MSa/s (model TC3 miał 10 MSa/s) oraz pasmo analogowe 10 MHz. Obsługuje funkcję automatycznej regulacji (AUTO) oraz ochronę przed przepięciem do ±400 V przy użyciu sondy 10:1

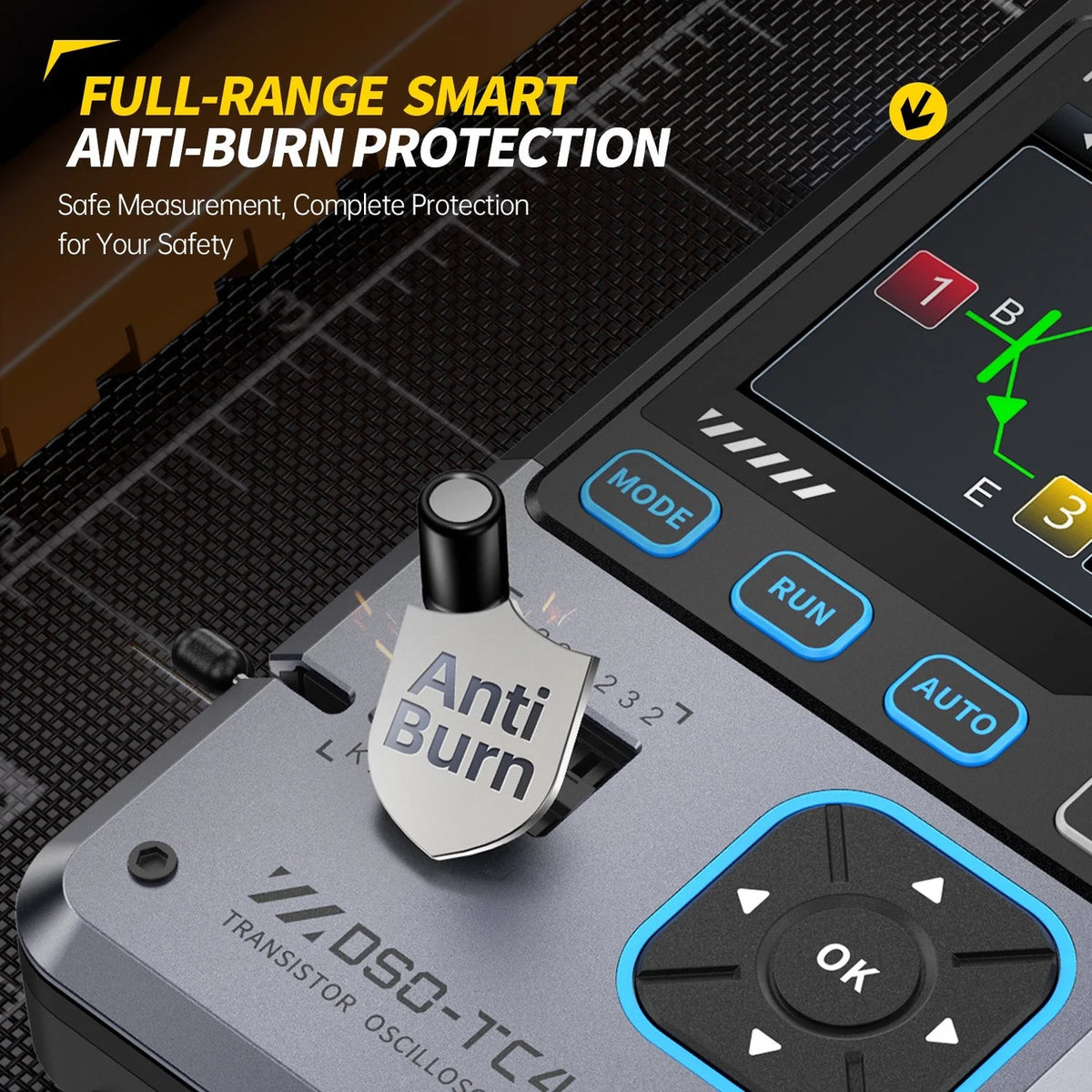

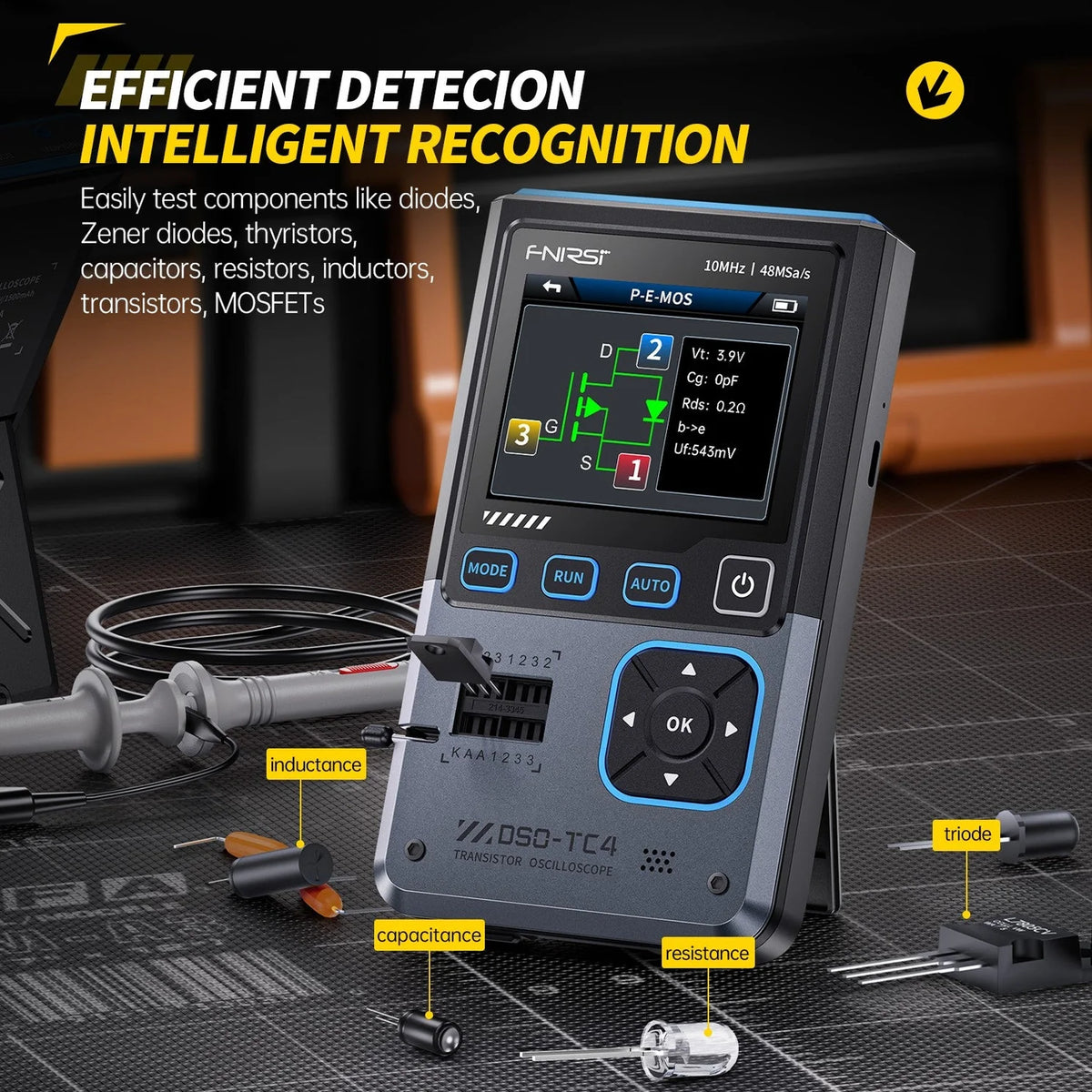

- tester elementów: automatycznie identyfikuje i mierzy szeroką gamę elementów, w tym tranzystory (NPN, PNP, MOSFET, JFET, IGBT), diody (w tym diody Zenera do 32 V), rezystory, kondensatory i cewki

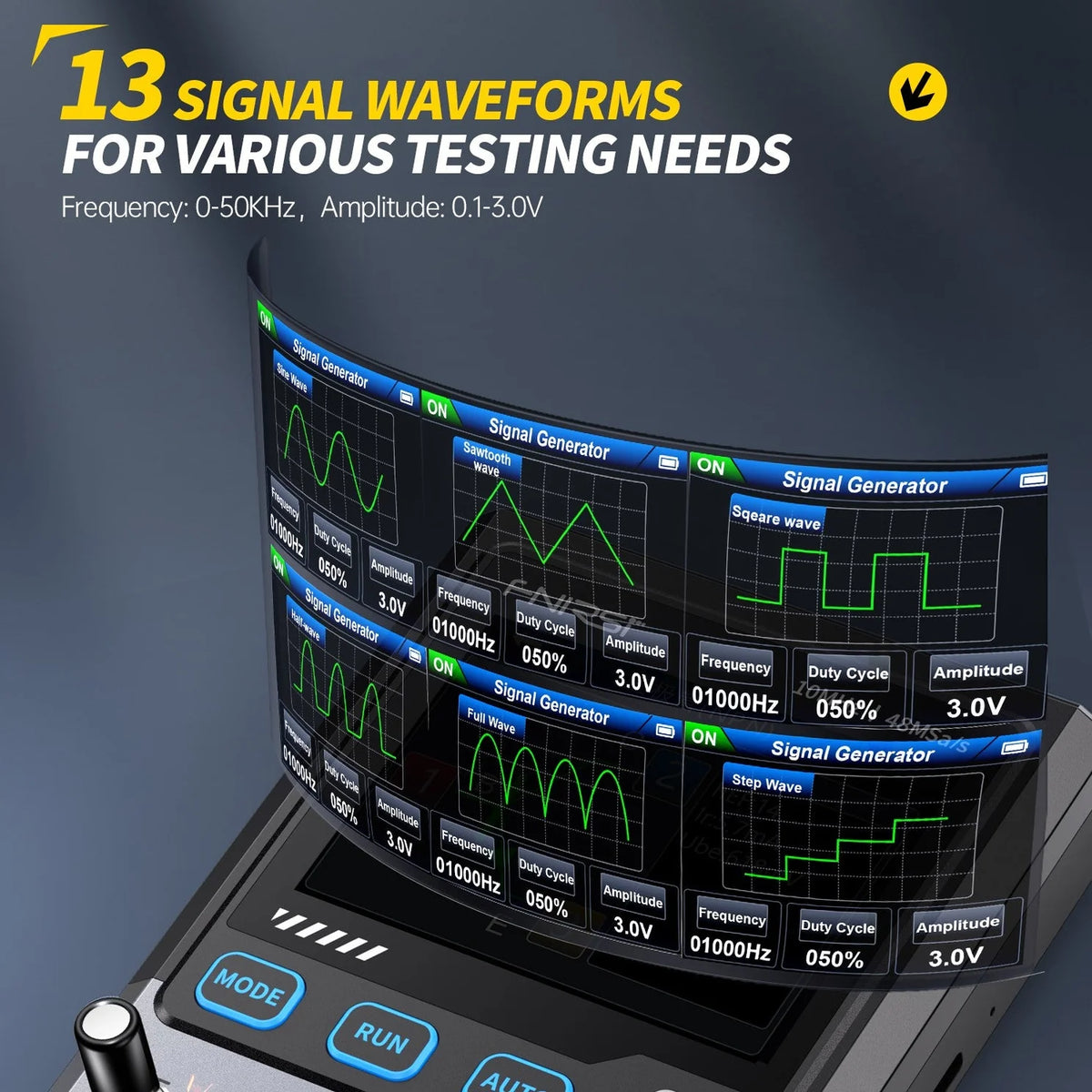

- generator sygnałów: umożliwia generowanie 13 rodzajów przebiegów (sinusoidalny, prostokątny, trójkątny, impulsowy itp.) w zakresie częstotliwości 0–50 kHz z regulowaną amplitudą 0–3 V

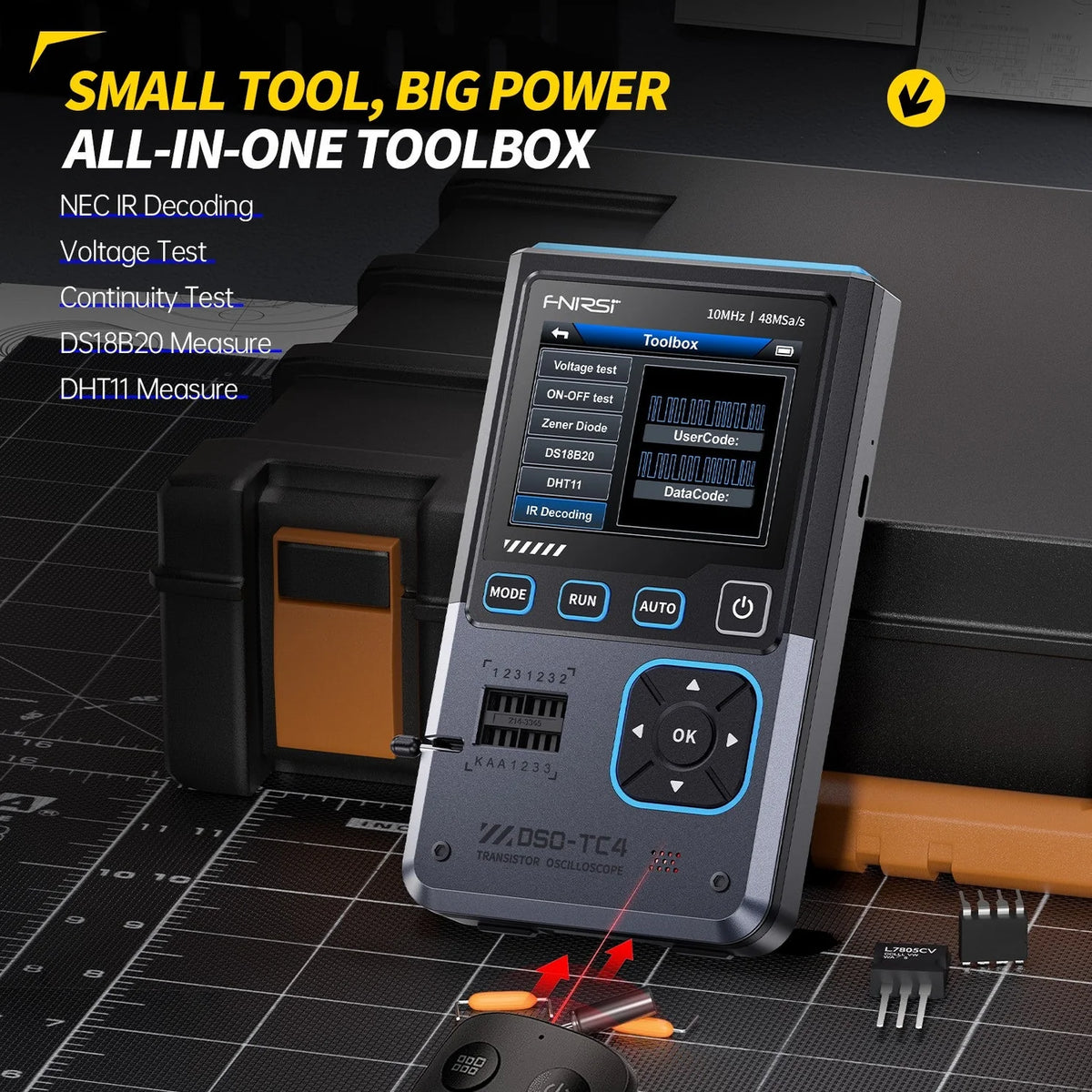

- dodatkowe narzędzia: zawiera tester ciągłości (dzwonek), pomiar napięcia (0–40 V DC), dekodowanie podczerwieni (protokół NEC) oraz obsługę czujników temperatury DS18B20 i czujników wilgotności DHT11

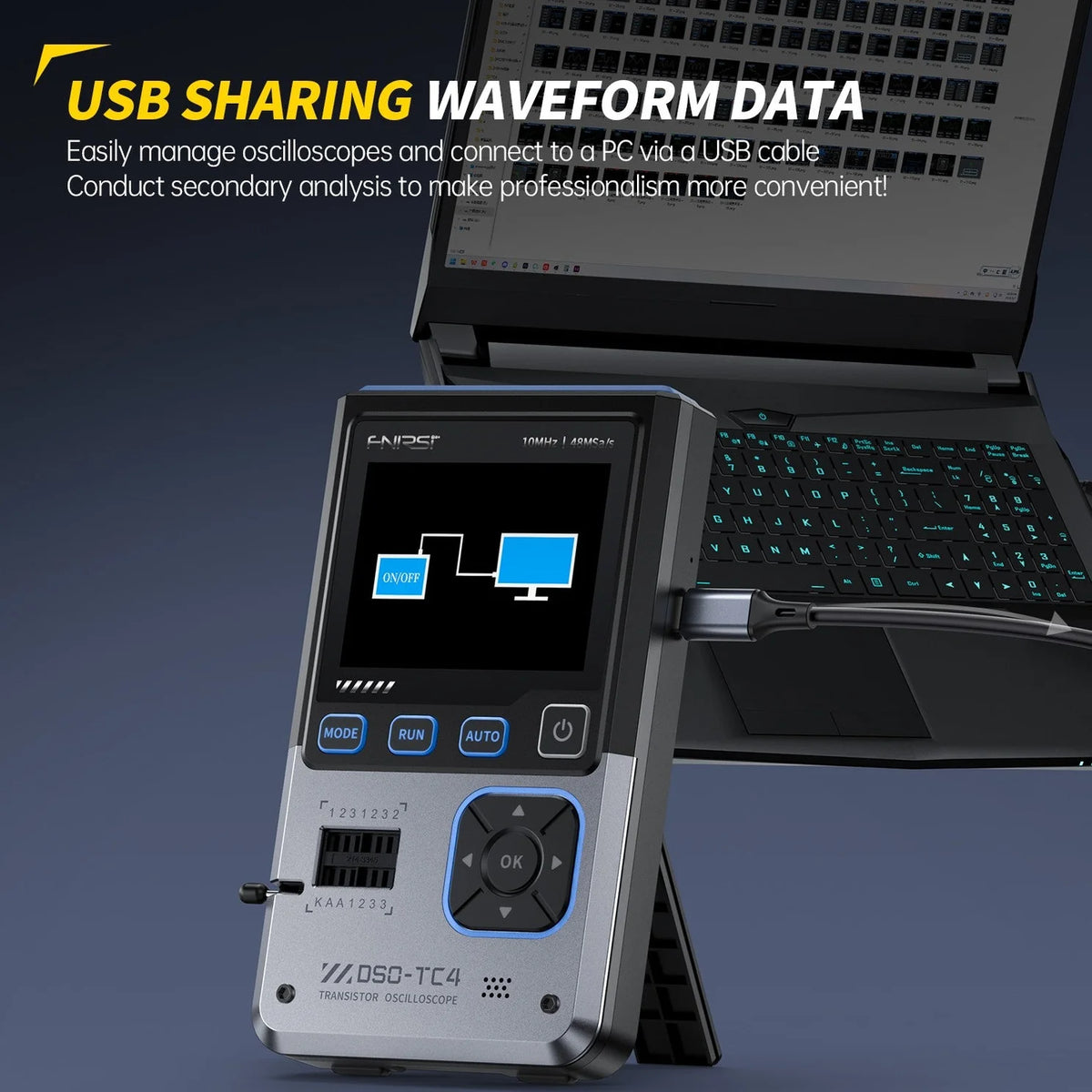

- udostępnianie danych: TC4 USB Image Sharing, umożliwiające przesyłanie zrzutów ekranu i zmierzonych danych do komputera w celu dalszej analizy
- wyposażony w 2,8-calowy kolorowy wyświetlacz TFT, obraz jest wyraźny i intuicyjny
- wbudowany akumulator litowy o dużej pojemności (1500 mAh), czas czuwania 4 godziny
- mały i lekki, nadający się do zastosowań mobilnych


Parametry techniczne:

- model: DSO-TC4
- wyświetlacz: kolorowy TFT 2,8" (320 × 240)
- podświetlenie: regulowana jasność
- ładowanie: USB-C (5 V/1 A)
- akumulator: 3,7 V / 1500 mAh
- wymiary: 90 × 142 × 27,5 mm
- waga: 186 g

parametry oscyloskopu:
- częstotliwość próbkowania: 48 MSa/s
- szerokość pasma analogowego: 10 MHz
- impedancja wejściowa: 1 M?
- tryb połączenia: AC / DC
- zakres napięcia pomiarowego:
sonda 1:1: 80 Vpp (+40 V)
sonda 10:1: 800 Vpp (+400 V)
- czułość pionowa: 10 mV/podziałka ~ 10 V/podziałka (zakres X1)
- zakres podstawy czasu: 50 ns/podziałka – 20 s/podziałka
- tryb wyzwalania: automatyczny / normalny / prosty
- typ wyzwalacza: zbocze narastające, zbocze opadające
- zatrzymanie przebiegu: tak (funkcja HOLD)
- pomiary automatyczne: maks., min., średnia, RMS, Vpp, częstotliwość, cykl, współczynnik wypełnienia

testowanie elementów:
- testowanie elementów
rezystory (0,1 ?–50 M?)
kondensatory (25 pF–100 mF)
cewki (10 µH–1000 mH)
- tester tranzystorów / diod: BJT, FET, MOSFET, IGBT, TRIAC, diody Zenera

parametry generatora sygnału:
- kształt fali wyjściowej: obsługuje 13 wyjść z przebiegiem sygnału
- częstotliwość przebiegu: 0–50 kHz
- cykl pracy przebiegu prostokątnego: 0–100 %
- amplituda przebiegu: 0,1 V–3,0 V

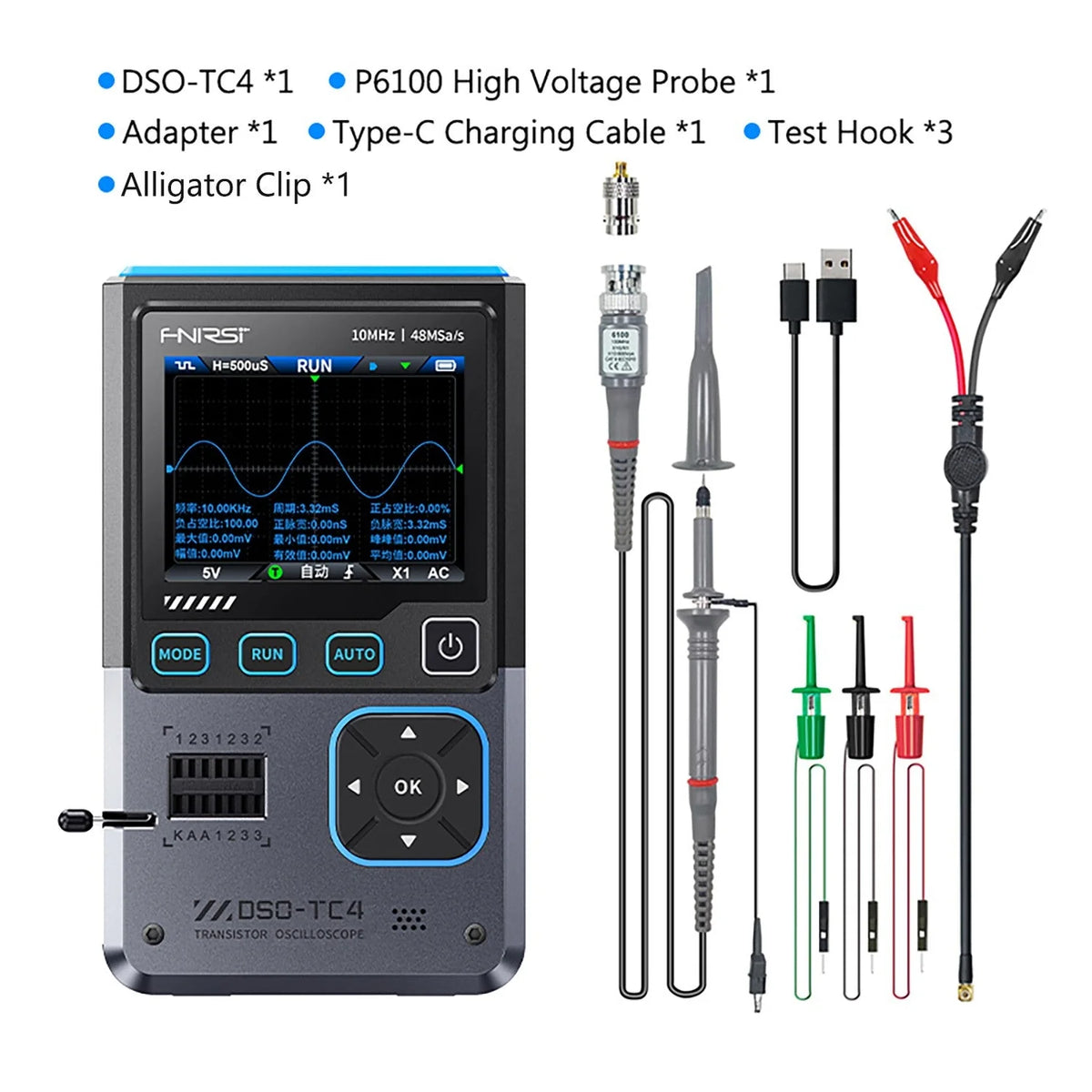

Zawartość opakowania:
- FNIRSI DSO-TC4.
- sonda oscyloskopowa P6100 z przełączaniem 1:1 / 10:1
- kabel z zaciskami krokos
- haczyki testowe 3 szt.
- kabel ładujący USB-C
