Oscyloskop, generator sygnału FNIRSI DS215H 50 MHz

Oscyloskop i generator sygnałów 50 MHz FNIRSI DS215H.

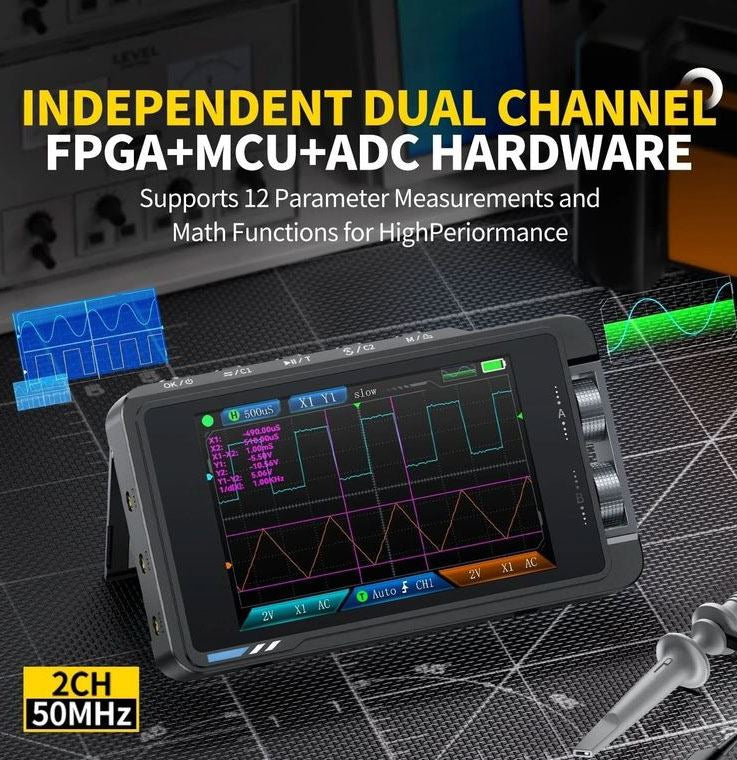

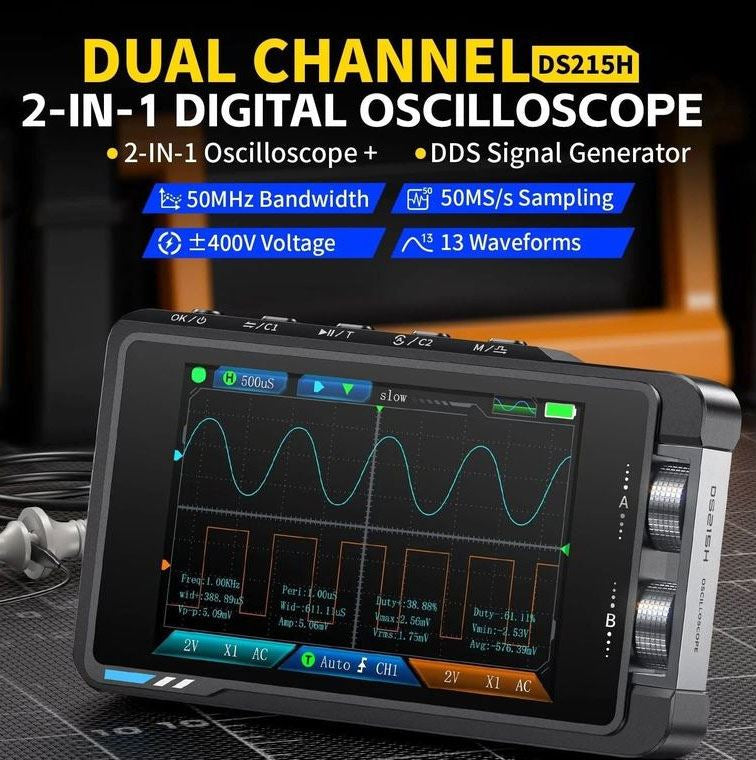

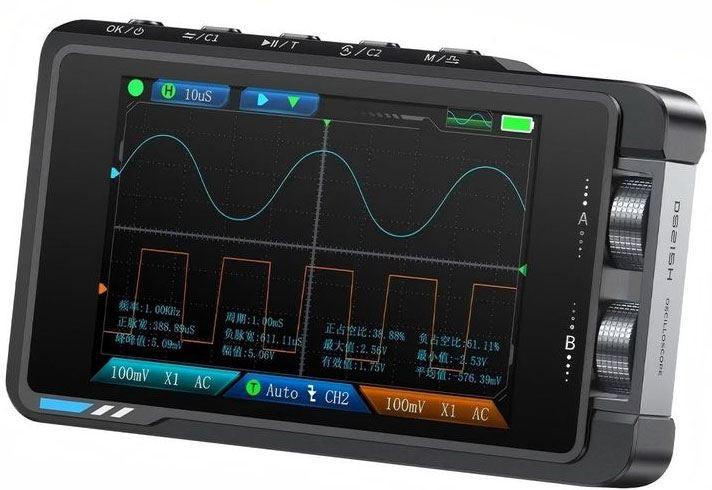

FNIRSI DS215H to kieszonkowe, przenośne urządzenie testowe typu 2 w 1, które w kompaktowej obudowie łączy w sobie dwukanałowy oscyloskop cyfrowy oraz generator funkcji/sygnałów DDS. Wykorzystuje architekturę sprzętową złożoną z układu FPGA, mikrokontrolera (MCU) oraz przetwornika ADC. Urządzenie zostało zaprojektowane przede wszystkim z myślą o majsterkowiczach, serwisantach pracujących w terenie oraz do szybkich prac badawczo-rozwojowych. Parametry techniczne:

Parametry podstawowe: - model: DS215H - wyświetlacz: 3,5", IPS, wysoka rozdzielczość, kolorowy - podświetlenie: regulowana intensywność podświetlenia - zasilanie: USB-C (5 V/1 A)
- bateria: 1500 mAh - języki: angielski, niemiecki, portugalski, hiszpański, rosyjski - wymiary: około 66 × 110 × 19,5 mm - waga produktu: około 138 g

Oscyloskop cyfrowy: - liczba kanałów: 2 kanały analogowe (CH1 i CH2) - szerokość pasma (Bandwidth): 50 MHz (idealne do zastosowań audio, elektroniki niskoczęstotliwościowej i projektów z mikrokontrolerami)
- częstotliwość próbkowania: 250 MSa/s (rzeczywista w czasie rzeczywistym dla jednego kanału) - czułość pionowa: od 10 mV/div do 10 V/div
- podstawa czasu (Timebase): od 20 ns/div do 20 s/div
- impedancja wejściowa: 1 Mohm - sprzężenie wejściowe (Coupling): AC i DC - maksymalne napięcie wejściowe: ±40 V (przy sondzie 1x) / ±400 V (przy sondzie 10x)
- tryby wyzwalania (Trigger): Auto (automatyczny), Normal (normalny), Single (jednorazowy) - typ wyzwalania: zbocze narastające (Rising edge), zbocze opadające (Falling edge)
- pomiary automatyczne: 12 parametrów (np. Vpp, Vmax, Vmin, Vavg, Vrms, częstotliwość, okres, współczynnik wypełnienia i inne)

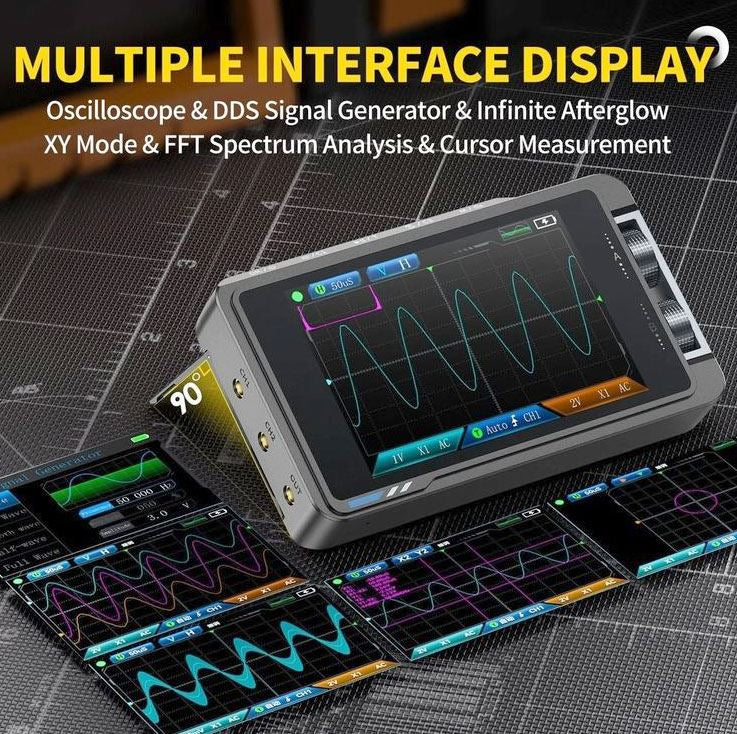

- wyświetlanie X-Y / FFT: obsługa trybu XY (wzory Lissajousa) oraz szybkiej transformacji Fouriera (FFT – analiza częstotliwościowa)

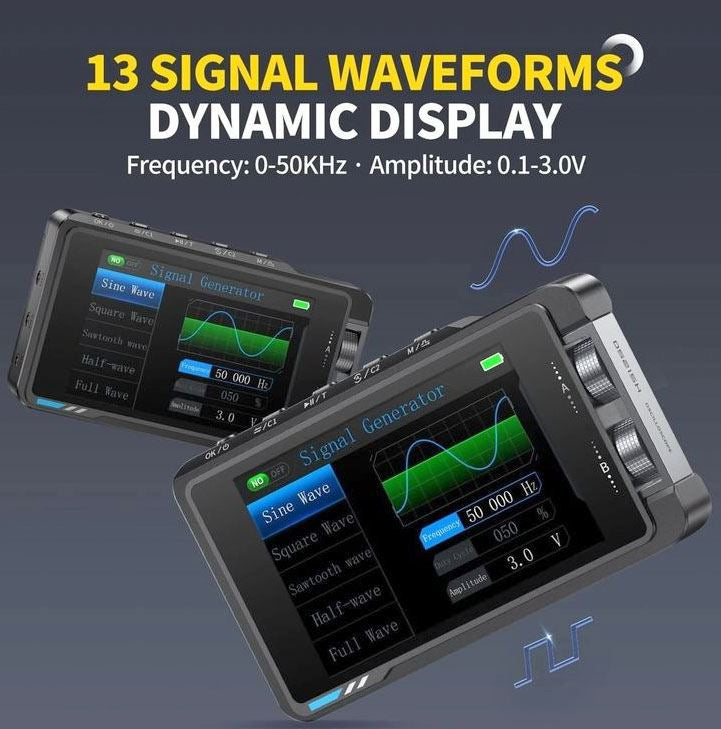

Generator funkcji i sygnałów DDS - liczba kanałów wyjściowych: 1 niezależny kanał - zakres częstotliwości: od 0 Hz do 50 kHz
- krok regulacji częstotliwości: 1 Hz - amplituda wyjściowa: od 0,1 V do 3,0 V (szczyt-szczyt) - cykl pracy (Duty Cycle): regulowany w zakresie od 0% do 100% (tylko dla przebiegu prostokątnego) - obsługiwane typy fal: 13 różnych przebiegów (sinusoidalny, prostokątny, trójkątny, piłokształtny, szum, napięcie stałe, impuls Lorentza i inne)

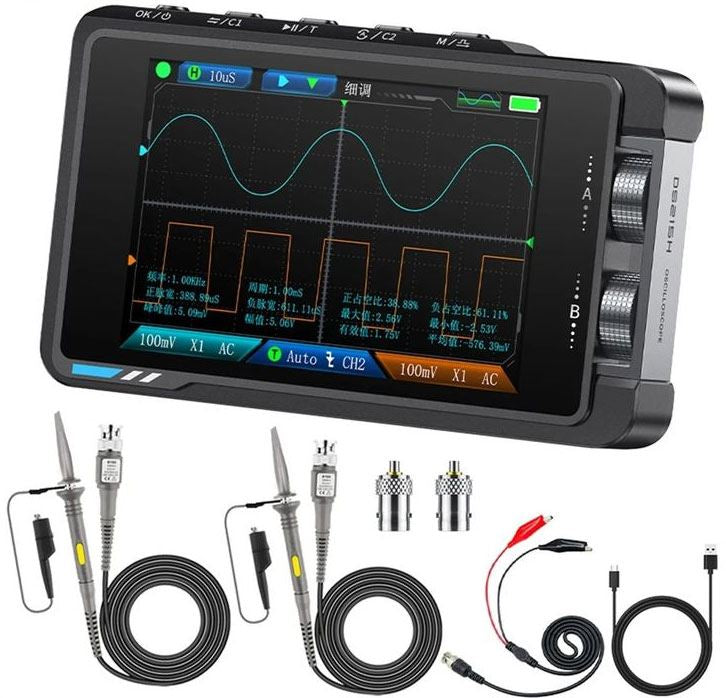

Zawartość opakowania - FNIRSI DS215H - 2x sonda pomiarowa - 2x złącze - kabel do ładowania
