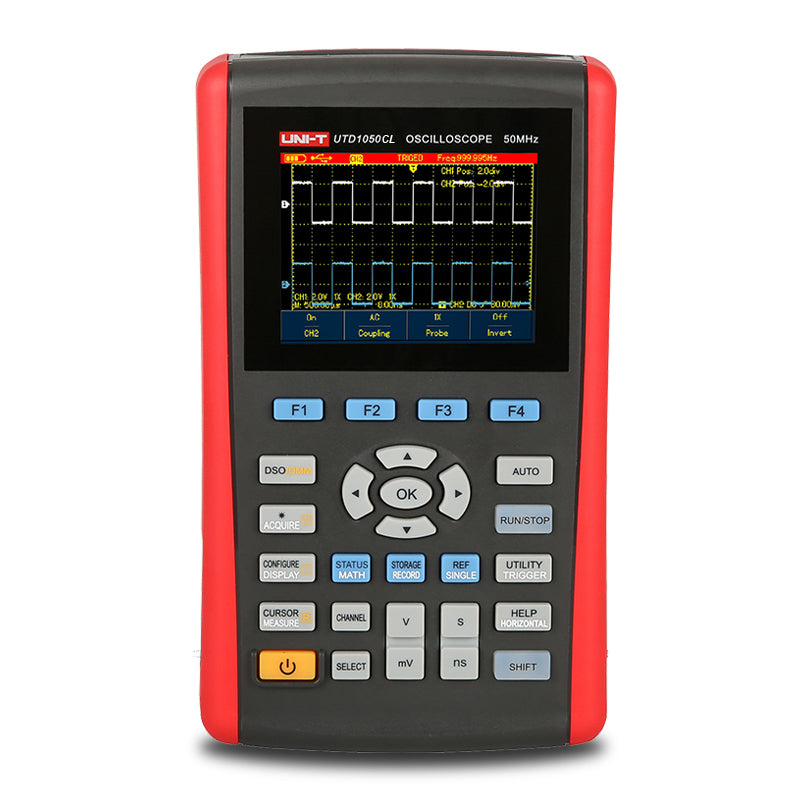

Oscyloskop ręczny z multimetrem UNI-T UTD1050CL

Ten produkt jest objęty 3-letnią gwarancją. UTD1050CL łączy w sobie ręczny jednokanałowy oscyloskop i multimetr w jednej obudowie. Oferuje doskonałą wydajność i szereg zaawansowanych funkcji, a także łatwość obsługi, dzięki czemu nadaje się do pracy na zewnątrz. Szerokość pasma oscyloskopu wynosi do 50MHz przy częstotliwości próbkowania 200MSa/s. Zaawansowane funkcje wyzwalania i analizy ułatwiają akwizycję i analizę przebiegów, a także umożliwiają w pełni automatyczny pomiar 22 parametrów sygnału. Multimetr może mierzyć napięcia i prądy stałe i zmienne, rezystancję i pojemność.
Przyrząd posiada wbudowany 3,5-calowy kolorowy wyświetlacz LCD o rozdzielczości 320 x 240 pikseli. Wyświetlacz jest czytelny nawet w jasnym świetle. W trybie multimetru maksymalna wyświetlana wartość wynosi ±3999.
Przyrząd jest zasilany z wbudowanego akumulatora litowo-jonowego lub zasilacza AC/DC 9V/4A.
Ponieważ konstrukcja przyrządu opiera się na elementach sterujących tradycyjnych przyrządów, użytkownicy mogą korzystać z tych przyrządów bez konieczności poświęcania znacznej ilości czasu na naukę i zapoznanie się z elementami sterującymi.
Przyrząd jest certyfikowany dla zakresu napięcia wejściowego CAT II wynoszącego 150 V (dzielnik sondy 1:1) i zakresu napięcia wejściowego CAT II wynoszącego 300 V (dzielnik sondy 1:10).


Parametry produktu :

Oscyloskop
- Szerokość pasma: 50 MHz
- Liczba kanałów analogowych: 1
- Częstotliwość próbkowania: 200MS/s
- maks. głębokość pamięci: 12kpts
- Rozdzielczość przetwornika A/D: 8 bitów
- Zakres podstawy czasu: od 5ns/div do 50s/div
- Sprzężenie wejściowe: (1M?±2%)//(21pF±3pF)
- Oś pionowa: od 5mV/div do 20V/div (1M?)
- Krawędź wiodąca: ? 7ns
- Wyzwalanie: krawędź, impuls, wideo

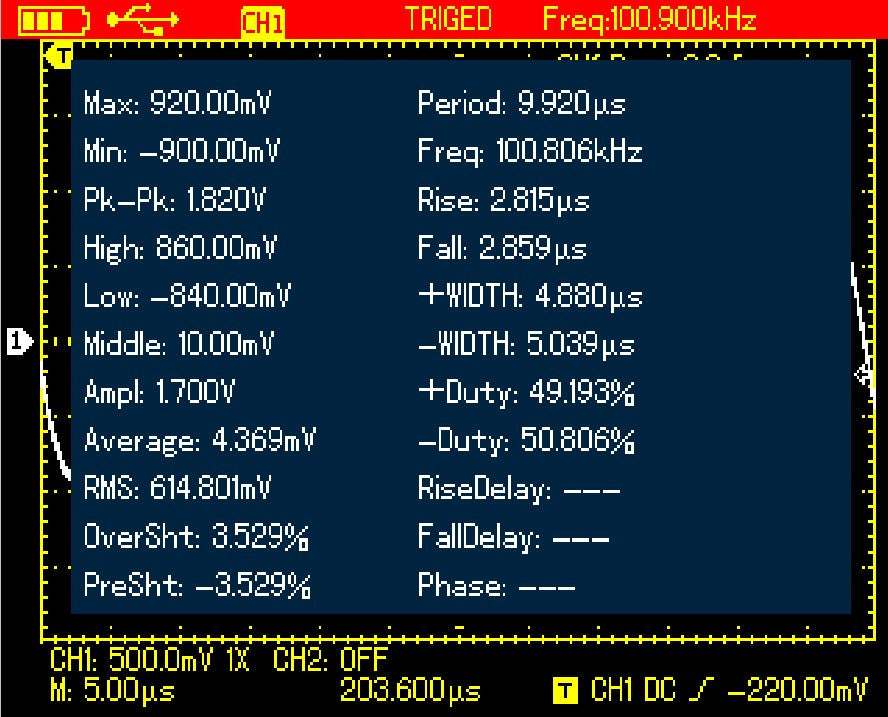

- pomiar automatyczny: wartość międzyszczytowa, amplituda, maksimum, minimum, góra, dół, średnia, średnia kwadratowa, przeregulowanie, przeregulowanie, częstotliwość, cykl, czas narastania, czas opadania, impuls dodatni, impuls ujemny, współczynnik wypełnienia dodatni, współczynnik wypełnienia ujemny, opóźnienie narastania, opóźnienie opadania
- FFT: Hanning, Hamming, Blackman-Harris, prostokątny
- Pamięć wewnętrzna: 10 grup krzywych, 10 trybów ustawień
- Pamięć USB: 10 grup krzywych, 10 grup interfejsów

Multimetr
- Zakresy pomiaru napięcia DC: 400mV / 4V / 40V / 400V; dokładność ±(1%+5)
- Zakresy pomiaru napięcia AC (40Hz do 400Hz): 400mV / 4V / 40V / 400V; dokładność ±(1.2%+5)
- Zakresy pomiaru prądu DC: 350µA; dokładność ±(1,2%+5); 40mA / 400mA; dokładność ±(1%+5); dla 6A (z konwerterem UT-M07 na 10A) dokładność ±(1,5%+5)
- Zakresy pomiaru prądu AC (40Hz do 400Hz): 350µA; dokładność ±(2%+5); 40mA / 400mA; dokładność ±(1,5%+5); dla 6A (z UT-M07 do 10A); dokładność ±(2,5%+5)
- Zakresy pomiaru rezystancji: 400? / 4k? / 40k? / 400k? / 4M?; dokładność ±(1,2%+5); dla 40M? dokładność ±(1,5%+5);
- Zakresy pomiaru pojemności: 51,2nF / 512nF / 5,12µF / 51,2µF / 100µF; dokładność ±(3%+5)
- Pomiary diody i ciągłości obwodu: tak
- Tryb przełączania zakresów: automatyczny/ręczny
- Wyświetlanie i zapis krzywej trendu zmian napięcia, prądu, rezystancji


Parametry techniczne :

- Zasilanie: 100V-240V AC, 45 do 440Hz, CAT II, pobór mocy < 20VA
- standardowy interfejs: 1 x mini USB

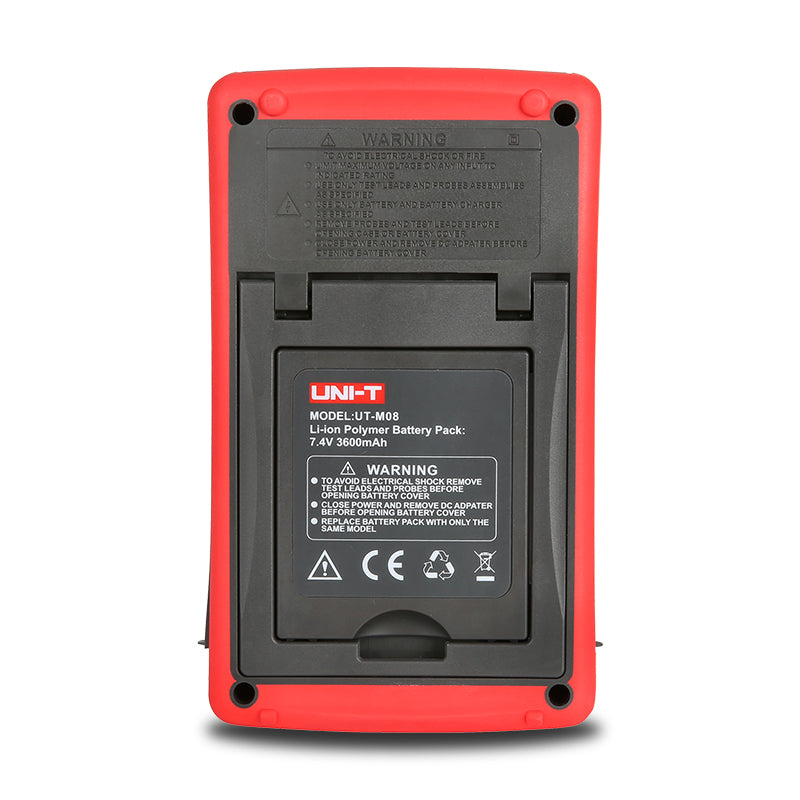

- bateria: Li-ion 7,4V/3600mA
- żywotność baterii: 8 godzin
- Wyświetlacz: 3,5 cala, 800 x 480 pikseli
- Kalibracja: zalecana 1 raz w roku
- Stopień ochrony IP: IP2X
- temperatura otoczenia: od 0°C do +40°C
- temperatura przechowywania: -20°C do +60°C
- robocza wilgotność otoczenia: +10? do +30?: ?90% ± 5% wilgotności względnej, +30? do +40?: ?60% ± 5% wilgotności względnej
- Wysokość robocza: maks. 3000 m nad poziomem morza
- Wysokość niepracująca (przechowywania): 5000 m nad poziomem morza.
- Waga netto: 0,9 kg
- Waga brutto: 2,3 kg
- wymiary: 199 x 118 x 49 mm

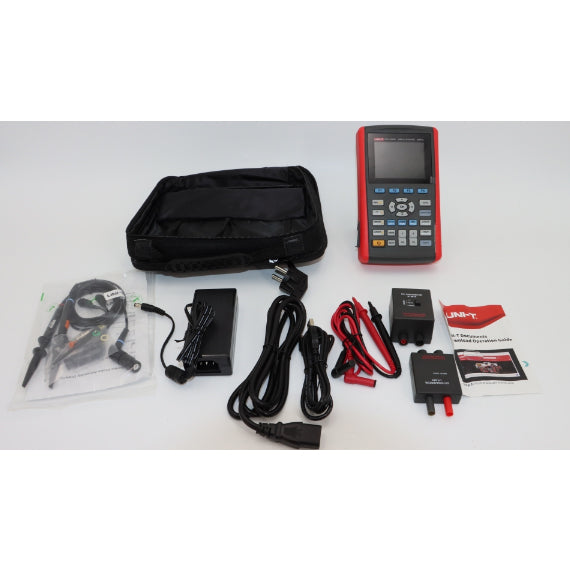

Zawartość opakowania :

- UTD1050CL: 1 szt.
- Sonda z kablem 1,2 m i przełączanym dzielnikiem 1x, 10x (UT-H03): 1 szt.
- Moduł konwertera prądu (10A)/napięcia (UT-M07): 1 szt.
- Adapter DC 100 do 240 V AC rms, 45 do 440 Hz, CAT II: 1 szt.
- Kabel USB-Host / mini USB (UT-D17): 1 szt.
- Instrukcja obsługi: 1 szt.


Opakowanie dla klientów hurtowych:

- Standardowa ilość w kartonie: 2 szt.
- standardowy rozmiar kartonu: 305 x 190 x 330 mm
- waga kartonu brutto: około 3,3 kg


PRODUCENT :
UNI-TREND
www.uni-t.cz

aktualizacje oprogramowania:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000l.html
