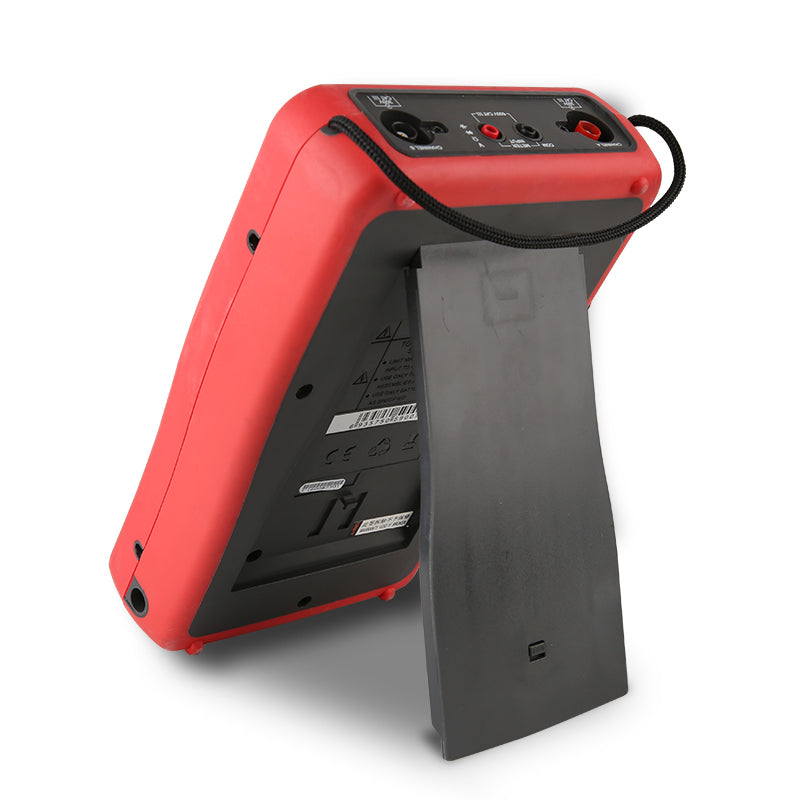

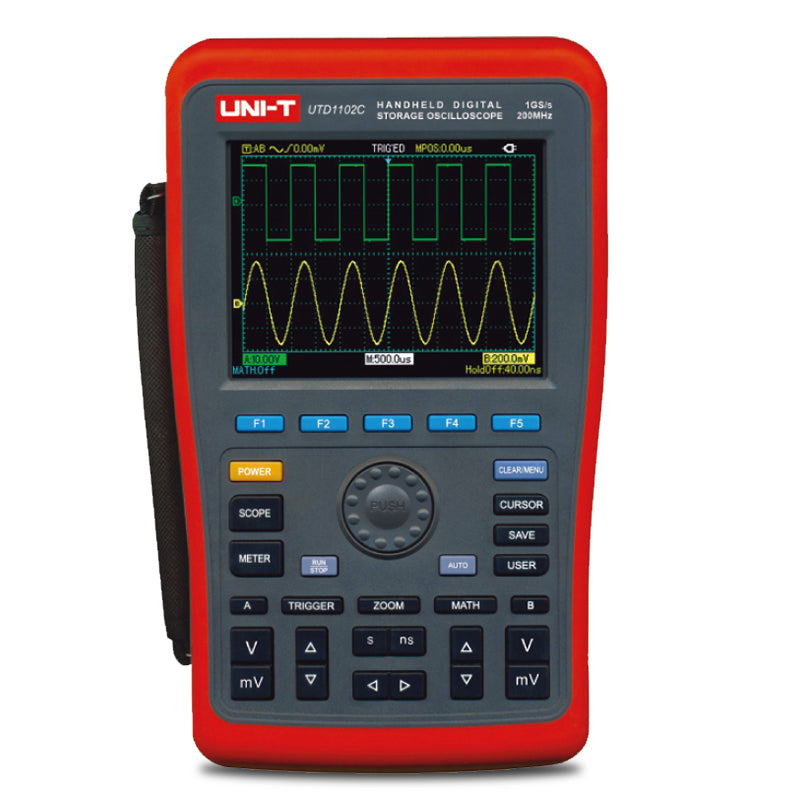

Oscyloskop ręczny z multimetrem UNI-T UTD1102C

Ten produkt jest objęty 3-letnią gwarancją. UTD1102C łączy w sobie ręczny dwukanałowy oscyloskop i multimetr w jednej obudowie. Oferuje doskonałą wydajność i szereg zaawansowanych funkcji, a także łatwość obsługi, dzięki czemu nadaje się do pracy na zewnątrz. Szerokość pasma oscyloskopu wynosi do 100 MHz przy częstotliwości próbkowania 500MSa/s. Zaawansowane funkcje wyzwalania i analizy ułatwiają akwizycję i analizę przebiegów, a także umożliwiają w pełni automatyczny pomiar 27 parametrów sygnału. Multimetr może mierzyć napięcia i prądy stałe i zmienne, rezystancję i pojemność.
Przyrząd posiada wbudowany kolorowy wyświetlacz LCD o przekątnej 5,7 cala i rozdzielczości 320 x 240 pikseli. Wyświetlacz zakrzywia się w trybie monochromatycznym, dzięki czemu jest łatwy do odczytania nawet w jasnym świetle. W trybie multimetru maksymalna wyświetlana wartość wynosi ±5999.
Przyrząd jest zasilany z wbudowanego akumulatora litowo-jonowego lub zasilacza AC/DC 9V/4A.
Ponieważ konstrukcja przyrządu opiera się na elementach sterujących tradycyjnych przyrządów, użytkownicy mogą korzystać z tych przyrządów bez konieczności poświęcania znacznej ilości czasu na naukę i zapoznanie się z elementami sterującymi.
Przyrząd jest certyfikowany dla zakresu napięcia wejściowego CAT II wynoszącego 150 V (dzielnik sondy 1:1) i zakresu napięcia wejściowego CAT II wynoszącego 300 V (dzielnik sondy 1:10).


Parametry produktu :

Oscyloskop
- Szerokość pasma: 100 MHz
- Liczba kanałów analogowych: 2
- Częstotliwość próbkowania: 500MS/s
- maks. głębokość pamięci: 7,5kpts
- Rozdzielczość przetwornika A/D: 8 bitów
- Zakres podstawy czasu: 2ns/div do 50s/div
- Sprzężenie wejściowe: (1M?±2%)//(21pF±3pF)
- Oś pionowa: od 5mV/div do 50V/div (1M?)
- Krawędź wiodąca: ? 3,5ns
- Wyzwalanie: krawędź, impuls, wideo
- operacje matematyczne z przebiegami: A + B, A - B, A x B, A : B
- pomiar automatyczny: wartość międzyszczytowa, amplituda, maksimum, minimum, góra, dół, średnia, średnia kwadratowa, przeregulowanie, przeregulowanie, częstotliwość, cykl, czas narastania, czas opadania, impuls dodatni, impuls ujemny, współczynnik wypełnienia dodatni, współczynnik wypełnienia ujemny, opóźnienie narastania, opóźnienie opadania
- FFT: Hanning, Hamming, Blackman-Harris, prostokątny
- Pamięć wewnętrzna: 10 grup krzywych, 10 trybów ustawień
- Pamięć USB: 10 grup krzywych, 10 grup interfejsów

Multimetr
- Zakresy pomiaru napięcia DC: 600mV / 6V / 60V / 600V / 1000V; dokładność ±(1%+5)
- Zakresy pomiaru napięcia AC (45Hz do 400Hz): 600mV / 6V / 60V / 600V / 700V; dla f < 200Hz dokładność ±(1.2%+5); dla f ? 200Hz dokładność ±(1.5%+5)
- Zakresy pomiaru prądu DC: 6mA / 60mA / 600mA; dokładność ±(1,2%+5); dla 6A dokładność ±(1,5%+5)
- Zakresy pomiaru prądu AC (45Hz do 400Hz): 6mA / 60mA / 600mA; dokładność ±(2%+5); dla 6A dokładność ±(2.5%+5)
- Zakresy pomiaru rezystancji: 6k? / 60k? / 600k?; dokładność ±(1,2%+5); 600? / 6M? / 60M?; dokładność ±(1,5%+5);
- Zakresy pomiaru pojemności: 6nF / 6mF; dokładność ±(5%+10); 60nF / 600nF / 6µF / 60µF / 600µF; dokładność ±(4%+5);
- Pomiary diody i ciągłości obwodu: tak
- Tryb przełączania zakresów: automatyczny/ręczny
- Wyświetlanie i zapis krzywej trendu zmian napięcia, prądu, rezystancji


Parametry techniczne :

- Zasilanie: 100V-240V AC, 45 do 440Hz, CAT II, pobór mocy < 20VA
- standardowy interfejs: 1 x USB-Host
- bateria: Li-ion 7,4V/4400mA
- żywotność baterii: 3 godziny
- Wyświetlacz: 8 cali, 800 x 480 pikseli
- Kalibracja: zalecana 1 raz w roku
- Stopień ochrony IP: IP2X
- temperatura otoczenia: od 0°C do +40°C
- temperatura przechowywania: -20°C do +60°C
- robocza wilgotność otoczenia: <35?: ?90%RH, 35? do 40?: ?60%RH
- wysokość robocza: maks. 3000 m n.p.m.
- 15000 m n.p.m.
- Waga netto: 1,8 kg
- Waga brutto: 4,5 kg
- Wymiary: 268 x 168 x 60 mm

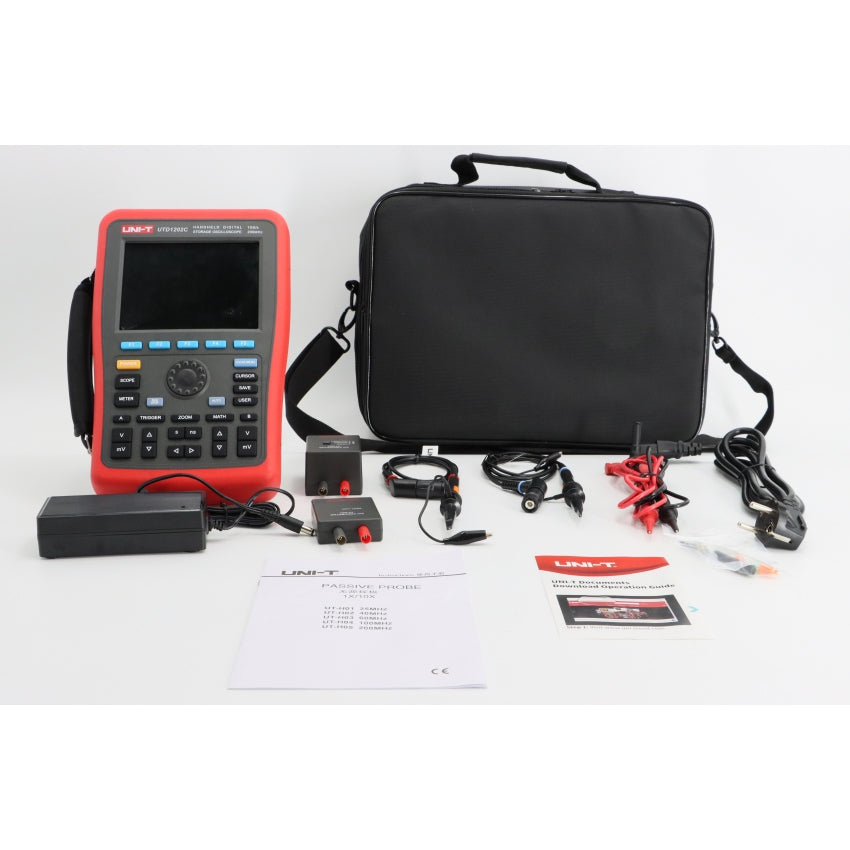

Zawartość opakowania :

- UTD1102C : 1 szt.
- sonda z kablem 1,2 m i przełączanym dzielnikiem 1x, 10x (UT-H04): 2 szt.
- moduł konwertera prądu (4mA do 600mA) / napięcia (UT-M03): 1 szt.
- moduł konwertera prądu (4A do 6A) / napięcia (UT-M04): 1 szt.
- Adapter DC 100 do 240V AC rms, 45 do 440Hz, CAT II: 1 szt.
- Kabel USB: 1 szt.
- Instrukcja obsługi: 1 szt.


Opakowanie dla klientów hurtowych:

- Standardowa ilość w kartonie: 4 szt.
- standardowy rozmiar kartonu: 500 x 400 x 320 mm
- waga kartonu brutto: około 16,7 kg


PRODUCENT :
UNI-TREND
www.uni-t.cz


aktualizacje oprogramowania:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
