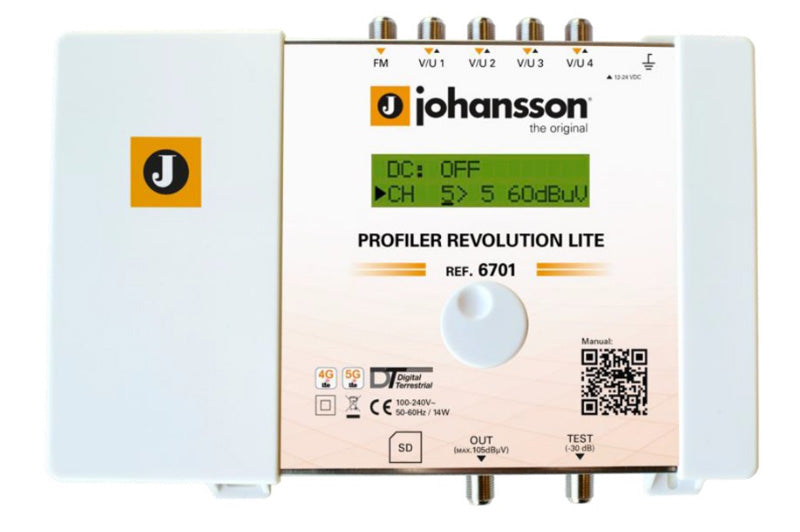

Programowalny wzmacniacz antenowy Johansson 6701 Profiler LITE

Programowalny wzmacniacz przeznaczony do dystrybucji STA, ITR. Johansson Profiler Revolution 6701 LITE to łatwy w użyciu programowalny wzmacniacz i konwerter kanałów (konwerter częstotliwości) dla naziemnych sygnałów VHF / UHF i FM z wielu wejść w celu zapewnienia wysokiej jakości sygnału. Wzmacniacz ma pięć wejść: 1x FM + 4x VHF / UHF. Wzmacniacz sam wykrywa najwyższy kanał telewizyjny podłączony do wejścia i odpowiednio zawiera filtr wejściowy typu górny ogranicznik w celu zmniejszenia zakłóceń w paśmie 5G, 4G (LTE) lub filtr jest wyłączony podczas odbierania kanałów telewizyjnych powyżej 790 MHz. Wzmacniacz automatycznie odczytuje i wyświetla poziom sygnału wybranego kanału telewizyjnego, co oznacza, że podczas konfiguracji nie jest potrzebne urządzenie pomiarowe. Wzmacniacz umożliwia konwersję częstotliwości dowolnego wejściowego kanału telewizyjnego w pasmach VHF i UHF na dowolny inny kanał telewizyjny w pasmach VHF i UHF, co jest korzystne dla różnych hoteli i pensjonatów, w których rozległe okablowanie na wysokich częstotliwościach ma wysokie tłumienie. Poszczególne kanały telewizyjne (lub klastry) są automatycznie kontrolowane w czasie rzeczywistym (w ciągu 20 sekund) przez AGC, aby utrzymać stały poziom sygnału na wyjściu wzmacniacza. Wzmacniacz może obsługiwać ponad 50 kanałów telewizyjnych. Jeśli wymagana jest konwersja częstotliwości, w klastrze może znajdować się tylko jeden kanał TV. Na wyjściu wzmacniacza można uwzględnić nachylenie 9 dB (w porównaniu do częstotliwości odniesienia 174 MHz), aby skompensować tłumienie dużej dystrybucji telewizyjnej przy wysokich częstotliwościach. Możliwe jest podłączenie zewnętrznych przedwzmacniaczy do wejść wzmacniacza, wówczas konieczne jest włączenie zasilania przedwzmacniacza +12V lub +24V w Menu. Ustawienia całego modułu wzmacniacza można zablokować hasłem przed nieautoryzowanymi zmianami, możliwe jest również zapisanie ustawień na karcie SD i podczas ustawiania innego modułu, ponowne załadowanie tych parametrów z karty SD. Możliwe jest również uaktualnienie oprogramowania za pomocą karty SD.

W porównaniu do sprawdzonego Profiler 6700, Profiler 6701 LITE ma nieco niższe wzmocnienie i selektywność, ale jest bardziej przystępny cenowo.


Parametry produktu:

- Prosta, intuicyjna konfiguracja
- 5 wejść: 1x FM + 4x VHF / UHF
- 1 wyjście główne, 1 wyjście testowe -30 dB
- możliwość przetwarzania i transmisji ponad 50 kanałów TV (multipleksy)
- możliwość zdalnego zasilania zewnętrznych przedwzmacniaczy
- wbudowane wewnętrzne przedwzmacniacze
- 32 programowalne filtry o regulowanej szerokości dla 1 lub 2 multipleksów
- konwersja częstotliwości kanałów VHF i UHF na dowolny inny kanał w paśmie VHF i UHF
- kontrola AGC w czasie rzeczywistym (do 20 s) w poszczególnych kanałach TV lub klastrach
- najostrzejsze filtry na rynku (50 dB na sąsiednich kanałach)
- wyświetla poziom poszczególnych kanałów telewizyjnych - bez potrzeby stosowania urządzenia pomiarowego
- automatycznie regulowane filtry 5G, LTE na wejściach
- możliwość odchylenia o 15 dB na wyjściu
- możliwość wymiany zasilacza bez konieczności demontażu modułu
- blokada ustawień modułu hasłem
- możliwość zapisania i późniejszego wczytania konfiguracji na kartę pamięci SD


Parametry techniczne:

- liczba wejść: 5
- liczba wyjść: 1 + 1 (test -30 dB)
- częstotliwości pracy: FM (88 - 108 MHz), BIII / DAB (174 - 240 MHz), UHF (470 - 862 MHz)
- Programowalne wejścia: 1 - 4 VHF / UHF
- Ochrona LTE: automatyczny wybór 694 MHz, 790 MHz lub wył.
- Liczba / szerokość filtrów: 32x filtr klastrowy / 8 MHz (1 kanał)
- Całkowita liczba programowalnych filtrów: 32
- Wzmocnienie: FM 35 dB, BIII / DAB >65 dB, UHF >65 dB
- Regulacja wzmocnienia: FM 20 dB, VHF / UHF automatyczna (AGC)
- maks. poziom wejściowy: FM 37 - 77 dBµV, VHF 40 dBµV (dla 64QAM z 3/4 częstotliwością kodowania) -109 dBµV, UHF 40 dBµV (dla 64QAM z 3/4 częstotliwością kodowania) -109 dBµV
- maks. poziom wyjściowy: FM - 113 dBµV (60 dB/IM3), BIII/DAB/UHF - 120 dBµV (60 dB/IM3), VHF/UHF z 1x MUX - 113 dBµV, VHF/UHF z 6x MUX - 110 dBµV
- Selektywność UHF: 35 dB / 1 MHz
- regulacja nachylenia: 15 dB
- zasilanie przedwzmacniacza: 12/24 V, 100 mA maks.
- 100 - 240 VAC, 50 Hz
- Pobór mocy: 14 W
- Złącza: złącze F
- waga: 0,8 kg
- wymiary: 217 x 165 x 59 mm
- temperatura pracy: -5 do +50°C
