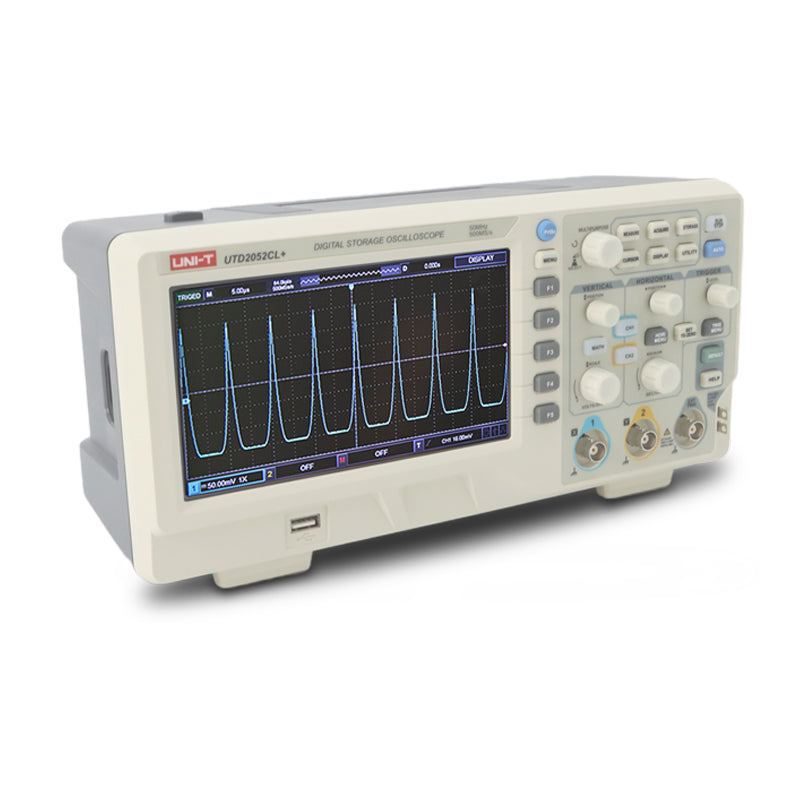

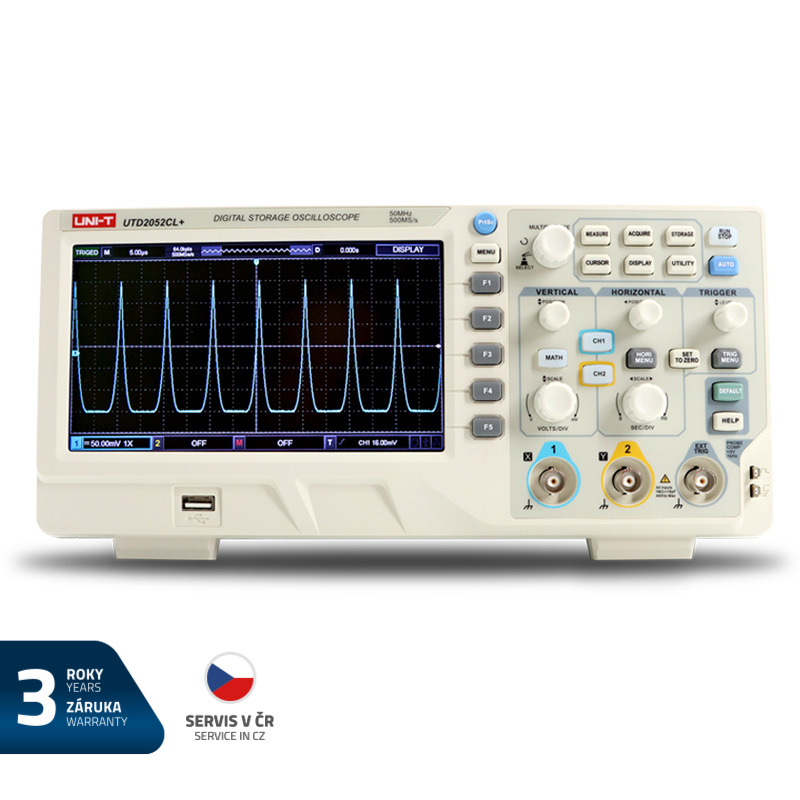

Stacjonarny oscyloskop cyfrowy UNI-T UTD2052CL+

Ten produkt jest objęty 3-letnią gwarancją. UTD2052CL+ to wielofunkcyjny, wysokowydajny oscyloskop cyfrowy z serii UTD2000CL+, który jest łatwy w użyciu, o bardzo dobrych parametrach technicznych, z dwoma analogowymi kanałami wejściowymi, oferujący pasmo 50 MHz z próbkowaniem 500MS/s. Posiada siedmiocalowy kolorowy wyświetlacz TFT o rozdzielczości 800 x 480 pikseli.

Oscyloskop posiada pamięć wewnętrzną o głębokości 64 kpts i szybkości przechwytywania przebiegów 5000 wfms/s oraz umożliwia automatyczny pomiar do 34 parametrów sygnału i pracę z operacjami matematycznymi między sygnałami.

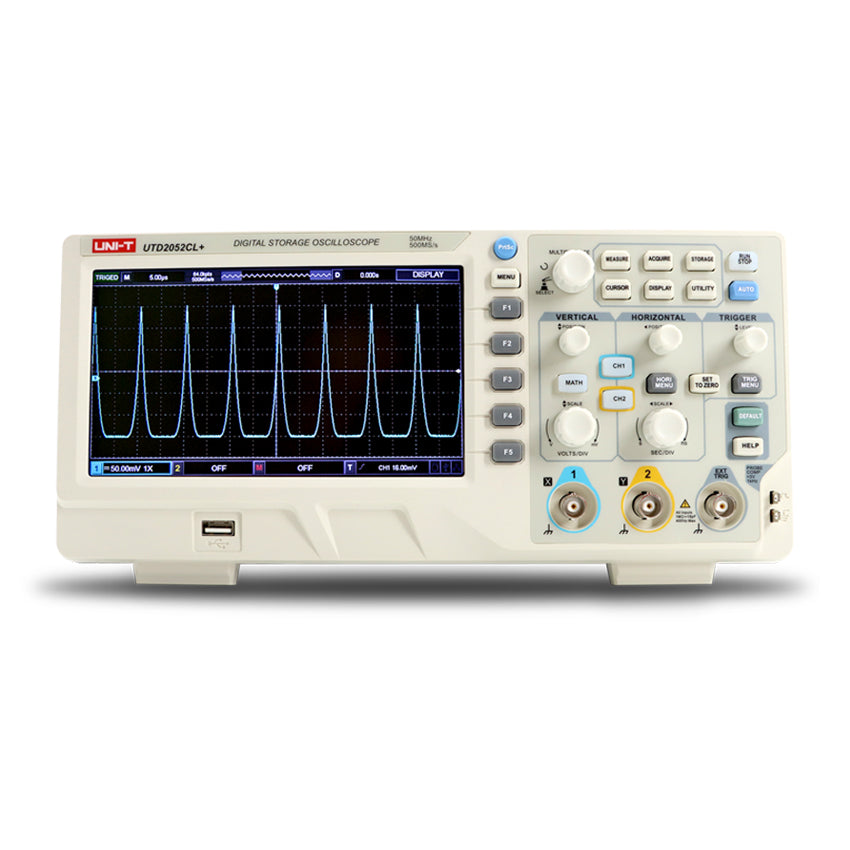

Prosty panel przedni z wyraźnie oznaczonymi funkcjami podstawowych operacji, skalowania i rozmieszczenia kanałów pozwala na wykorzystanie nawyków wyniesionych z użytkowania tradycyjnych przyrządów, dzięki czemu można korzystać z oscyloskopu bez konieczności uczenia się czegokolwiek skomplikowanego i pracować z nim przez długi czas bez zmęczenia. Ponadto przyrząd można łatwo skonfigurować, naciskając przycisk AUTO.

Oscyloskop obsługuje pamięć USB, a dzięki funkcji USB OTG można zapisywać zmierzone wartości na dysku flash USB. Obsługuje również komunikację z komputerem PC za pomocą funkcji USB plug and play. Oprogramowanie do połączenia z komputerem PC i aktualizacji oprogramowania sprzętowego można pobrać ze strony internetowej producenta:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL

Kartę katalogową można pobrać ze strony producenta: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf


Parametry produktu :

- Szerokość pasma: 50MHz
- liczba kanałów: 2
- sprzężenie wejściowe: (1M?±2%)//(18pF±3pF)
- skompensowany sygnał wejściowy: w zakresie 3Vpp/1kHz
- maks. napięcie wejściowe: 400Vpk, przejściowe maks. 1000Vpk
- częstotliwość próbkowania: 500MS/s
- Zakres podstawy czasu: od 2ns/div do 50s/div
- czas narastania: ?7ns
- Oś pionowa: 1mV/div do 20V/div (1M?), każdy kanał ma oddzielne menu pionowe
- Rozdzielczość pionowa: 8 bitów
- Dokładność wzmocnienia DC: ? ±3% w zakresie od 5 mV do 20 V/div i ? ±4% w zakresie od 1 mV do 2 mV/div
- Długość zapisanego rekordu: 2 x 512 tys. punktów próbek
- Głębokość pamięci: jeden kanał 64kpts, dwa kanały 2 x 32kpts
- Wyzwalanie: Edge, Pulse, Video, Slope, wyzwalanie naprzemienne

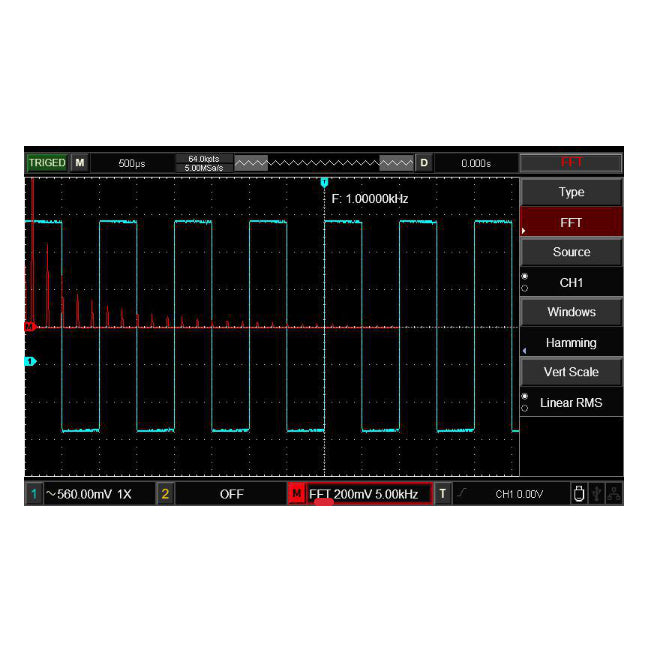

- operacje matematyczne na przebiegach: A+B, A-B, AxB, A/B, FFT, edytowalne zaawansowane, filtr

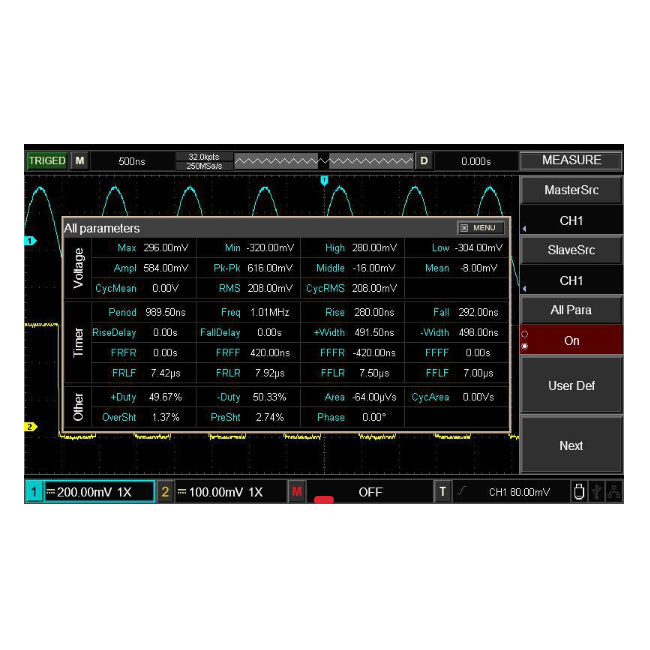

- automatyczny pomiar parametrów sygnału: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- Liczba pomiarów: 5 jednoczesnych pomiarów
- pomiary statystyczne: średnia, maksimum, minimum, odchylenie standardowe, liczba pomiarów

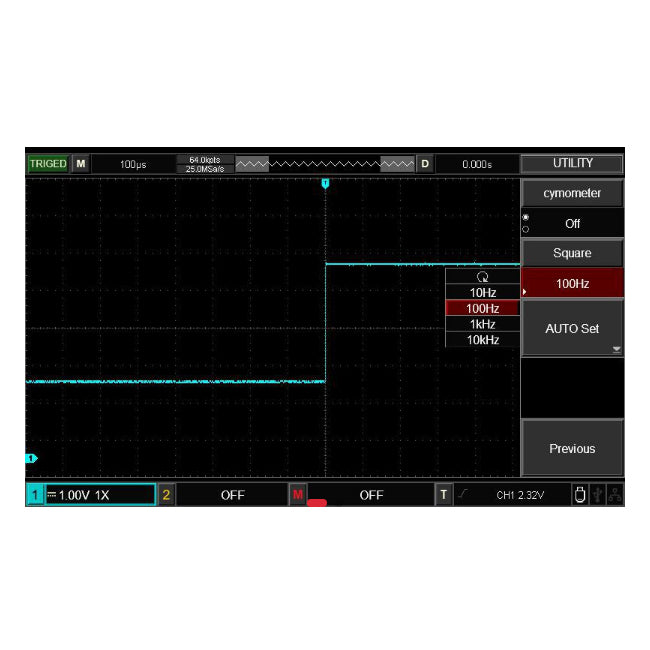

- licznik częstotliwości: 6 bitów

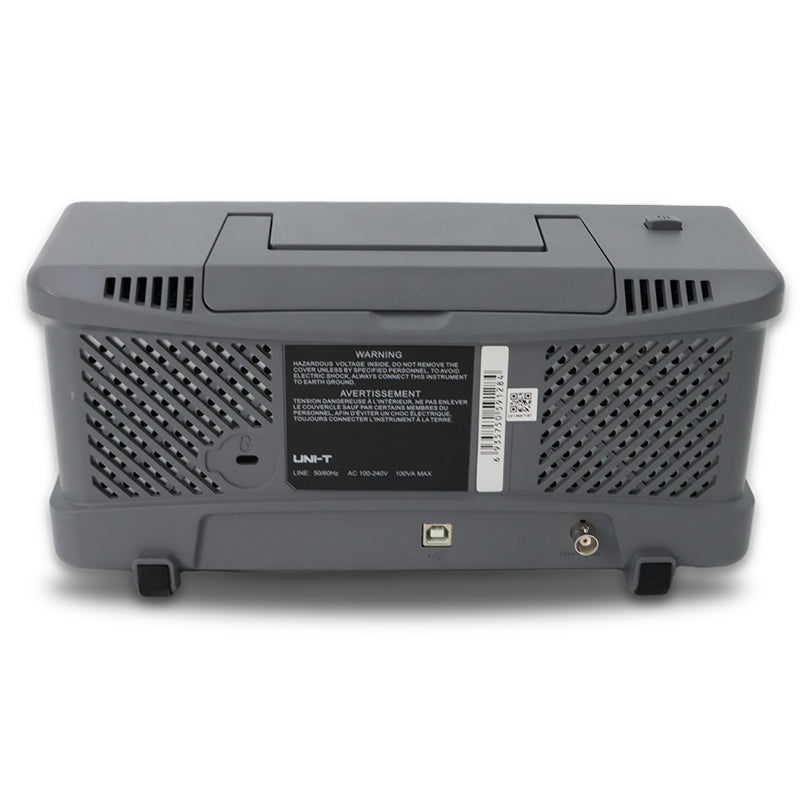

- Standardowe interfejsy: USB-Host, USB-Urządzenie, AUX (Trig Out, Pass/Fail)
- przyciski ekranowe
- ekranowa klawiatura programowa do nadawania nazw zapisywanym plikom
- liczba plików do zapisania w pamięci oscyloskopu/USB: 20/200
- Zapisywanie bieżącego ekranu w formacie BMP na nośniku USB
- Wielojęzyczne menu (m.in. angielski, niemiecki, francuski, portugalski, hiszpański, rosyjski)


Parametry techniczne :

- Wyświetlacz : TFT LCD, przekątna 178 mm (7 cali), 800 x 480 pikseli x RGB, maksymalna jasność typowo 300 nitów
- interwał kalibracji: 1 rok
- Zasilanie: 100V do 240V AC, 50/60Hz
- Pobór mocy: maks. 100 VA
- Temperatura robocza otoczenia: od 0°C do +40°C
- robocza wilgotność otoczenia: <35?: ?90% wilgotności względnej, 35? do 40?: ?60% wilgotności względnej
- wysokość robocza: maks. 2000 m
- temperatura przechowywania: od -20°C do +60°C
- Wymiary (szer. x wys. x gł.): 306 x 138 x 124 mm
- Waga: netto 2,5 kg, brutto 3 kg


Zawartość opakowania indywidualnego :

- Oscyloskop UTD2052CL+: 1szt.
- Sonda: 2szt UT-P03 60MHz (z kompensacją i przełączanym dzielnikiem 1x, 10x)
- Odłączany trójżyłowy kabel zasilający: 1 szt.
- Kabel USB UT-D14: 1 szt.
- Skrócona instrukcja instalacji z linkiem do strony internetowej producenta
- instrukcja obsługi


Producent :
UNI-TREND
- www.uni-t.cz
