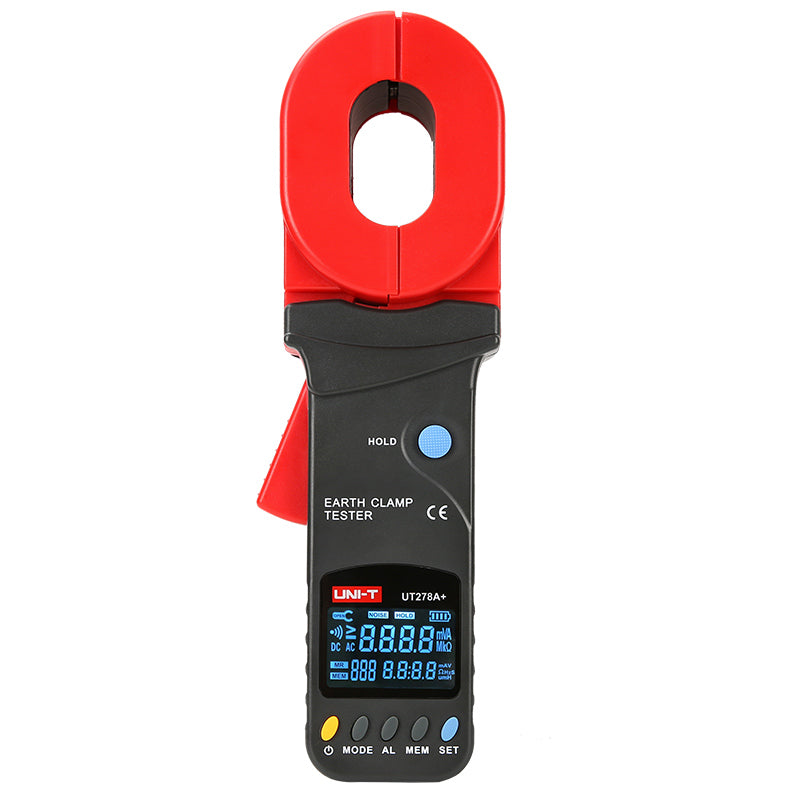

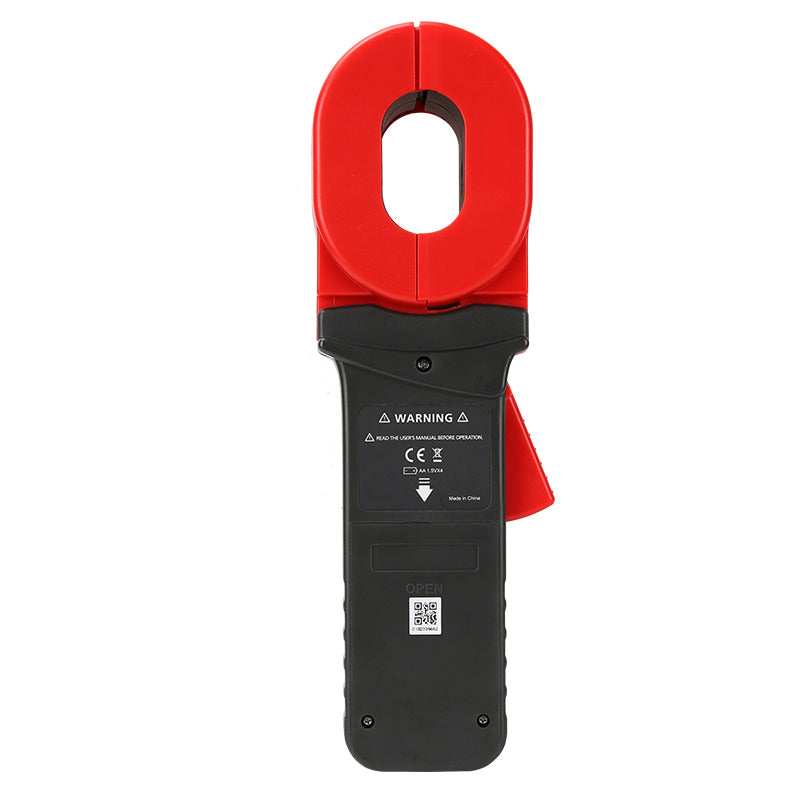

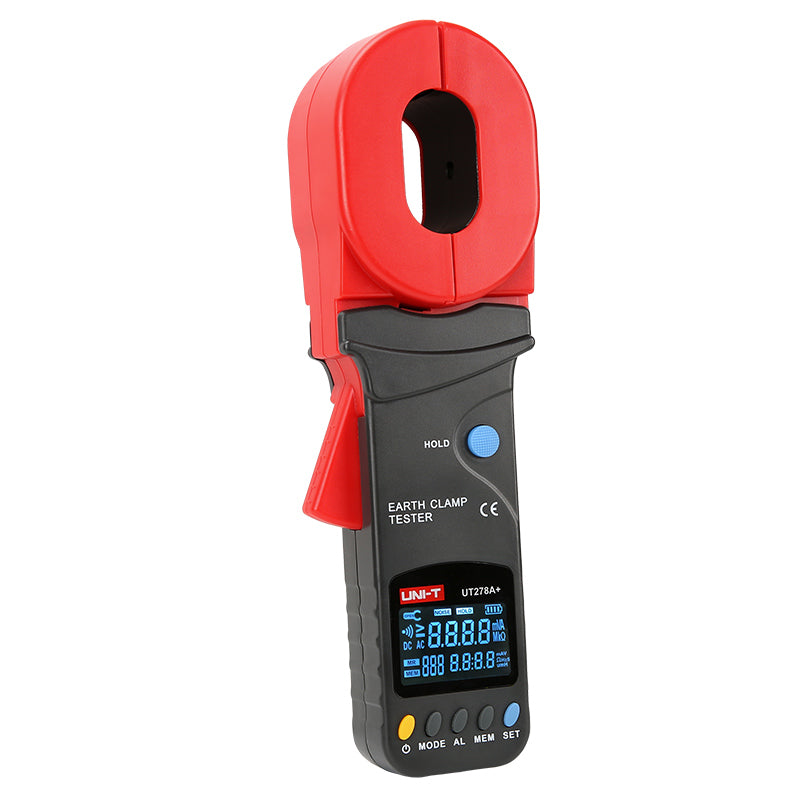

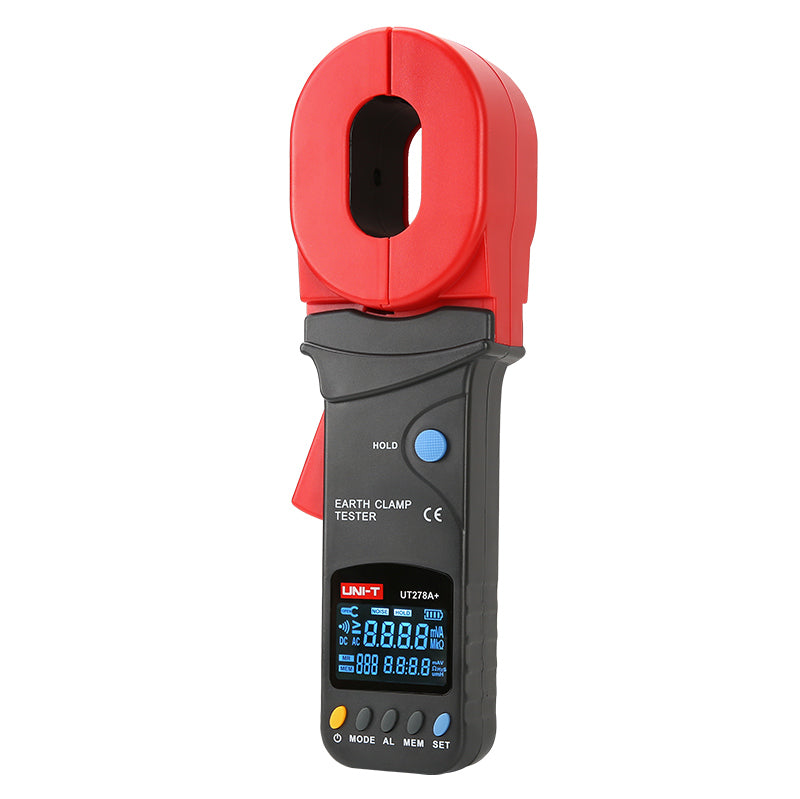

Szczypce do zacisku uziemiającego UNI-T UT278A+

Ten produkt jest objęty 3-letnią gwarancją. UT278A+ firmy UNI-T to cęgowy tester rezystancji uziemienia. Oparty na zasadzie wzajemnej indukcji, może mierzyć rezystancję uziemienia bez odłączania przewodów uziemiających i bez elektrod pomocniczych, zarówno w systemach uziemienia z wieloma przewodami uziemiającymi, jak i z pojedynczym przewodem uziemiającym. W przeciwieństwie do podobnego modelu UT276A+, ma on rozszerzony zakres pomiaru rezystancji pętli uziemienia do 1200? i może również mierzyć prądy upływu przez pętlę uziemienia w zakresie od 0,00 mA do 20,0 A.
Tester jest przeznaczony do użytku profesjonalnego i jest odporny na wstrząsy, kurz i wilgoć. Jest sterowany mikroprocesorem w celu dokładnej identyfikacji rezystancji pętli uziemienia, w tym funkcji szybkiego filtrowania sygnałów zakłócających, przy użyciu zaawansowanych metod arytmetycznych. Jest przeznaczony do pomiaru systemów uziemienia w elektrowniach, systemach dystrybucji energii i telekomunikacji, na polach naftowych, w pomieszczeniach komputerowych, instalacjach elektromechanicznych i konserwacji w zakładach przemysłowych, wszędzie tam, gdzie energia elektryczna jest wykorzystywana jako przemysłowe źródło zasilania lub gdzie konieczne jest sprawdzenie rezystancji uziemienia piorunochronu. Przyrząd mierzy rezystancję pętli uziemienia w zakresie od 0,01 ? do 1200 ? z rozdzielczością 0,001 ? i prądy upływowe od 0 do 20 A. Zmierzone wartości są wyświetlane na czterocyfrowym podświetlanym wyświetlaczu EBTN (jasne dane na ciemnym tle), a jednocześnie wartości mogą być przechowywane w pamięci wewnętrznej (do 300 grup wartości). Przyrząd jest zasilany czterema bateriami alkalicznymi 1,5 V.
Wyprodukowany zgodnie z przepisami bezpieczeństwa IEC61010-1 (CAT Ill 300V, CAT IV 150V, stopień zanieczyszczenia 2); IEC61010-031.


Parametry produktu:

- Zakres pomiaru rezystancji pętli uziemienia: 0 do 1200?
- rozdzielczość 0,001 ?
- Zakres pomiaru prądu upływu pętli masy: od 0 do 20,0A
- Rozdzielczość 0,01mA
- automatyczna regulacja zakresu
- czterocyfrowy wyświetlacz EBTN
- jednoczesne wyświetlanie rezystancji i prądu na jednym ekranie
- Ustawienie limitu rezystancji z sygnalizacją dźwiękową przekroczenia
- filtrowanie sygnałów zakłócających
- Wysoka niezawodność i wytrzymałość, podwójna izolacja
- automatyczna kalibracja, kalibracja pętli rezystancji
- możliwość przechowywania do 300 zestawów danych pomiarowych
- Zasilanie 4 baterie alkaliczne AA, 1,5V
- wskaźnik niskiego poziomu baterii


Parametry techniczne:

- metoda pomiaru: indukcja wzajemna
- zakres pomiarowy rezystancji pętli masy: 0 do 1200?

- rozdzielczość i dokładność pomiaru rezystancji pętli masy:
w podzakresie 0,01 do 0,099?: 0,001? ± (1% + 0,01?)
w podzakresie od 0,1 do 0,99 ?: 0,01? ± (1% + 0,01?)
w podzakresie od 1 do 49,9 ?: 0,1? ± (1% + 0,1?)
w podzakresie od 50 do 99,5 ?: 0,5? ± (1,5% + 0,5?)
w podzakresie od 100 do 199 ?: 1? ± (2% + 1?)
w podzakresie od 200 do 395 ?: 5? ± (5% + 5?)
w podzakresie od 400 do 590 ?: 10? ± (10% + 10?)
w podzakresie 600 do 880 ?: 20? ± (20% +20?)
w podzakresie 900 do 1200 ?: 30? ± (25% +30?)

- Rozdzielczość i dokładność pomiaru prądów upływu pętli masy:
w podzakresie 0,00mA do 9,95mA 0,01mA ± (2,5%+1mA)
w podzakresie od 10,0mA do 99,0mA 0,1mA ± (2,5%+5mA)
w podzakresie 100mA do 300mA 1mA ± (2,5%+10mA)
w podzakresie od 0,3A do 2,99A 0,01A ± (2,5%+0,1A)
w podzakresie od 3,0A do 9,9A 0,1A ± (2,5%+0,3A)
w podzakresie od 10,0A do 20,0A 0,1A ± (2,5%+0,5A)

- Wymiary wyświetlacza EBTN: 47 x 28,5 mm
- częstotliwość pomiaru: 2x/s
- jednoczesne wyświetlanie rezystancji i prądu na jednym ekranie
- otwarcie cęgów: 32 x 55 mm
- filtr przeciwzakłóceniowy: tak
- alarm wizualny i dźwiękowy: tak
- sygnalizacja przekroczenia zakresu: tak, symbole "OL ?", "L0,01?", "OL A"
- wskazanie zbyt dużych prądów zakłócających: tak, symbol "NOISE"
- przechowywanie danych: tak, dla 300 grup
- Zasilanie: 6V (4 baterie 1,5V/AA (LR6))
- pobór mocy: maks. 50mA
- wskaźnik niskiego poziomu baterii: tak
- automatyczne wyłączanie: tak, po 5 minutach
- Rezystancja izolacji osłony: ponad 20 M? (500 V między obwodem a osłoną)
- odporność napięciowa: 3700V/RMS AC (między obwodem a obudową)
- Maksymalne zewnętrzne pole magnetyczne: < 40A/m
- Maksymalne zewnętrzne pole elektryczne: < 1V/m
- Kategoria: CAT Ill 300V, CAT IV 150V (IEC61010-1)
- Temperatura otoczenia i wilgotność względna: 23°C ±5°C, wilgotność <75%
- wymiary testera dł. x szer. x wys.: 285 mm x 85 mm x 58 mm
- waga testera: 1180g (łącznie z bateriami)


Zawartość opakowania jednostkowego :

- Tester UT278A+: 1 szt.

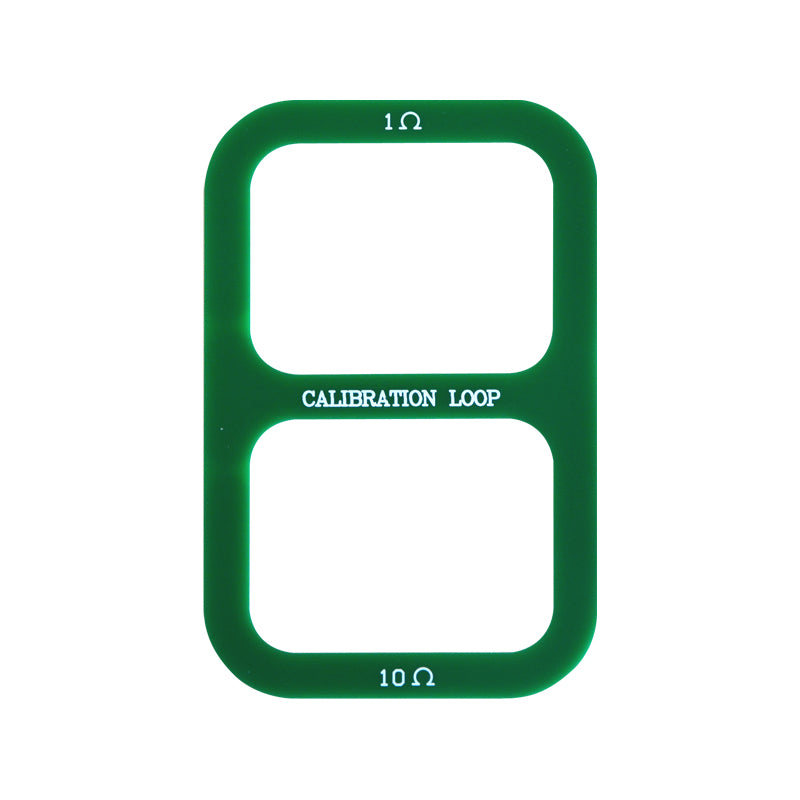

- Pętla testowa (kalibracyjna) 1? i 10?: 1 szt.
- Bateria 1,5 V/AA (LR6): 4 szt.


Opakowanie hurtowe:

- Standardowy karton Ilość: 1szt
- standardowy rozmiar kartonu: 370 x 110 x 300 mm
- całkowita waga kartonu: 2,6 kg

Producent :
https://www.uni-trend.com/
