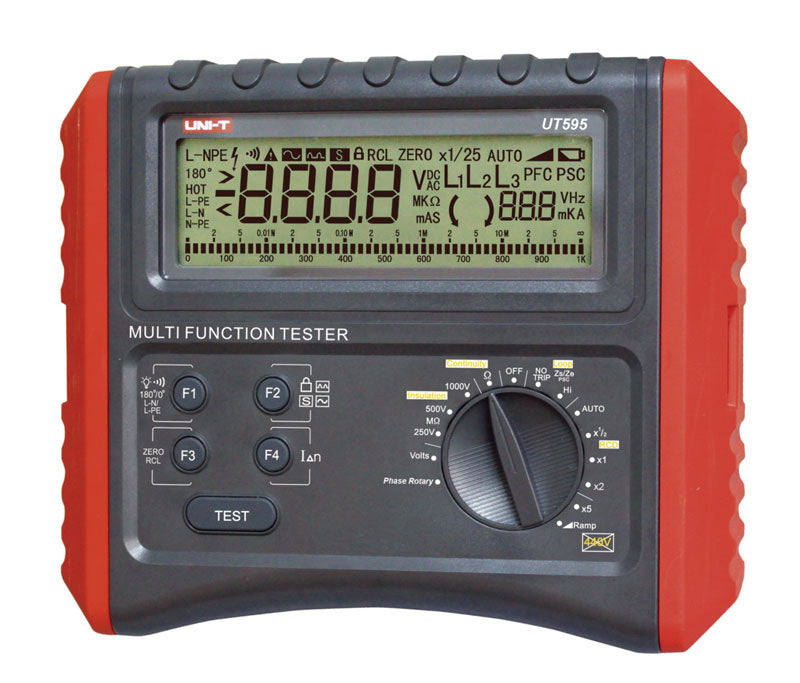

Wielofunkcyjny tester inspekcyjny UNI-T UT595

UT 595 to uniwersalny przyrząd pomiarowy i testujący do przeprowadzania kontroli urządzeń elektrycznych. Umożliwia zautomatyzowane sprawdzanie czasu uzbrojenia zabezpieczeń prądowych, pomiar prądów upływowych, pomiar impedancji pętli uziemienia i ciągłości uziemienia, pomiar rezystancji izolacji, pomiar częstotliwości napięcia przemiennego oraz pomiar napięcia stałego i przemiennego, kolejności faz w trójfazowych systemach dystrybucji.
Przyrząd ma nowy wygląd, z dużym wielofunkcyjnym wyświetlaczem z wyświetlaczem słupkowym z pięćdziesięcioma częściami. Posiada wytrzymałą obudowę oraz nowe obwody analogowe, cyfrowe i mikroprocesorowe.
Urządzenie zostało zaprojektowane, wyprodukowane i przetestowane zgodnie z normą bezpieczeństwa IEC61010 (Wymagania bezpieczeństwa dla urządzeń elektrycznych) w kategorii przepięć CATIII 300V. Jest w pełni zgodny z normą EN 61557 dotyczącą pomiaru izolacji i rezystancji przejściowej.
UT595 jest idealnym narzędziem do konserwacji, testowania i kontroli elementów ochronnych urządzeń elektrycznych dla każdego elektryka i technika inspekcji.


Parametry produktu :

- Maksymalne wskazanie wyświetlacza: 9999, pasek analogowy 50 cz.
- podświetlany wyświetlacz LCD o wymiarach: 125 x 37 mm
- wyświetlacz pokazuje: tryby funkcji, wartości, jednostki i symbole
- przełączanie funkcji: 15-pozycyjny przełącznik obrotowy
- przełączanie zakresów: automatyczne
- pomiar czasu pracy zabezpieczeń prądowych: typy 10mA, 30mA, 100mA, 300mA, 500mA
- możliwość zmiany kąta fazowego 0°/180° w celu wykrycia najszybszego czasu załączenia zabezpieczeń
- opcjonalny tryb testu napięcia AC półfalowego / pełnofalowego
- automatyczne testy zabezpieczeń prądowych: sekwencyjne przełączanie prądów upływowych, ciągły start prądu upływowego do momentu wyposażenia zabezpieczenia
- przechowywanie zmierzonych wartości w pamięci
- test impedancji pętli / prądu zwarciowego (PFC) / prądu zwarciowego (PSC): w zakresach od 0,05? do 2000?
- pomiar ciągłości uziemienia: w zakresie od 0,01? do 200?
- pomiar rezystancji izolacji: od 0,05 M? do 1M? przy napięciu testowym 250V/500V/1000V
- Pomiar częstotliwości napięcia AC: w zakresie od 20Hz do 100Hz
- Pomiar napięcia AC i DC: 0V do 440V, automatyczna rozdzielczość AC/DC/polaryzacja
- Pomiar kolejności faz: wskazanie kolejności faz, kierunku obrotów
- Zasilanie: 6 baterii alkalicznych AA 1,5 V
- Protokół kalibracji: zamawiany oddzielnie
- automatyczne wyłączanie przyrządu
- blokada przycisku
- Niezbędny asystent dla każdego technika inspekcji


Parametry techniczne :

- Pomiar zabezpieczeń prądowych

Wybór prądu pomiarowego I: 10mA / 30mA / 100mA / 300mA / 500mA
Napięcie pomiarowe: 220V ±10%, częstotliwość 45Hz do 65Hz
dokładność pomiaru prądu przy AC 220V: ± (10% + 2)
automatyczny test zabezpieczenia prądem I: 50%, 100%, 200%, 500% prądu zasilania
Zakres pomiaru czasu przy prądzie 1*I, ?n: 0 do 2000ms
Zakres pomiaru czasu przy prądzie 1*I, ?n: 0 do 500 ms (z funkcją odliczania)
Zakres pomiaru czasu przy prądzie 1*I, ?n: 0 do 300ms
Zakres pomiaru czasu przy prądzie 2*I, ?n : 0 do 200ms (z funkcją odliczania)
Zakres pomiaru czasu przy prądzie 2*I, ?n : 0 do 150ms
Zakres pomiaru czasu przy prądzie 5*I, ?n : 0 do 40ms
Możliwość zmiany kąta fazowego 0°/180°
Dokładność pomiaru czasu: ±(5%+5)


- Pomiar impedancji pętli / prądu zwarciowego (PFC) / prądu zwarciowego (PSC)

Napięcie robocze: 220V ±10% / 195V do 440V / 45Hz do 65Hz
Prąd i czas pomiaru: 20A / 20ms
Zakresy pomiarowe: 0,05? do 1,99?; 2,0? do 19,9?; 20? do 2000?
najniższa rozdzielczość: 0,01?
Prąd zwarciowy: 0kA do 26kA
Dokładność: ± (5% + 5)


- Pomiar ciągłości uziemienia

Nominalne napięcie pomiarowe: ok. 5V
Prąd pomiarowy: ponad 200mA
zakres pomiarowy: od 0,01? do 200?
dokładność w zakresie od 0,01? do 200?: ± (2% + 5)


- Pomiar rezystancji izolacji

Napięcie znamionowe testu w obwodzie otwartym: DC 250V ±10% lub 500V ±10% lub 1000V ±10%
Zakres pomiarowy: 0,05 do 250M? lub 0,05 do 500M? lub 0,05 do 1000M?
Znamionowy prąd pomiarowy przy obciążeniu 250 k?, 500 k? lub 1 M?: 0,9 mA do 1,1 mA
Prąd zwarciowy: <1,8mA
Dokładność pomiaru w zakresie od 0,05M? do 1000M?: ±(5%+5)


- Pomiar napięcia AC i DCV

Zakres pomiaru DC: 0 do ±440V
Zakres pomiaru AC: 0 do 440V (50/60Hz)
Rozdzielczość: 1V
dokładność pomiaru: ±(2%+3)
zakres pomiaru napięcia <10V: tylko informacyjnie


- Pomiar częstotliwości

Zakres pomiaru: od 20 Hz do 100 Hz
rozdzielczość: 1Hz
Dokładność pomiaru: tylko informacyjnie


- Pomiar sekwencji faz

dla napięcia: trójfazowe AC 100V do 440V / 45 do 65Hz
Kolejność faz: L1 › L2 › L3 obrót do przodu; L1 › L2 › L3 obrót do tyłu
Spadek napięcia na fazę: spadek napięcia na fazę L1, L2 lub L3 zostanie wyświetlony na wyświetlaczu LCD.


Parametry ogólne :

- Funkcja automatycznego wyboru zakresu: tak
- sygnalizacja niskiego poziomu baterii: tak, symbol " " na wyświetlaczu
- sygnalizacja przeciążenia (poza zakresem): tak, symbol "OL" na wyświetlaczu
- zasilanie: baterie AA 1,5V, 6 sztuk
- pobór prądu: podstawowy ok. 10 mA, ok. 50 mA przy zakresie 1000 V
- wymiary wyświetlacza LCD: 125 × 37 mm
- środowisko pracy: temperatura od 0°C do +40°C, wilgotność maks. 85%RH
- dokładność jest gwarantowana w następujących warunkach: temperatura: 23 ±5°C, wilgotność: 45-75% RH
- środowisko przechowywania: temperatura od -20°C do +60°C, wilgotność maks. 90% RH
- waga: 1 kg (łącznie z bateriami)
- wymiary urządzenia: 210 x 90 x 175 mm
- kolor: czerwony i szary


Zawartość opakowania jednostkowego :

- UT595: 1szt

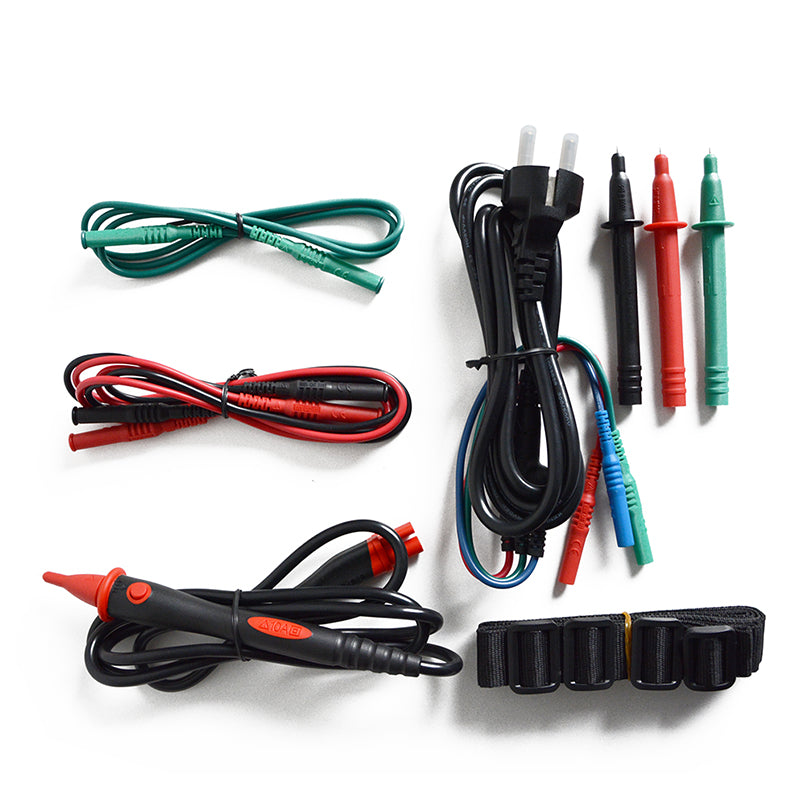

- kable testowe: 3 sztuki (specjalny czerwony ze spustem × 1, zielony × 1, czarny × 1)

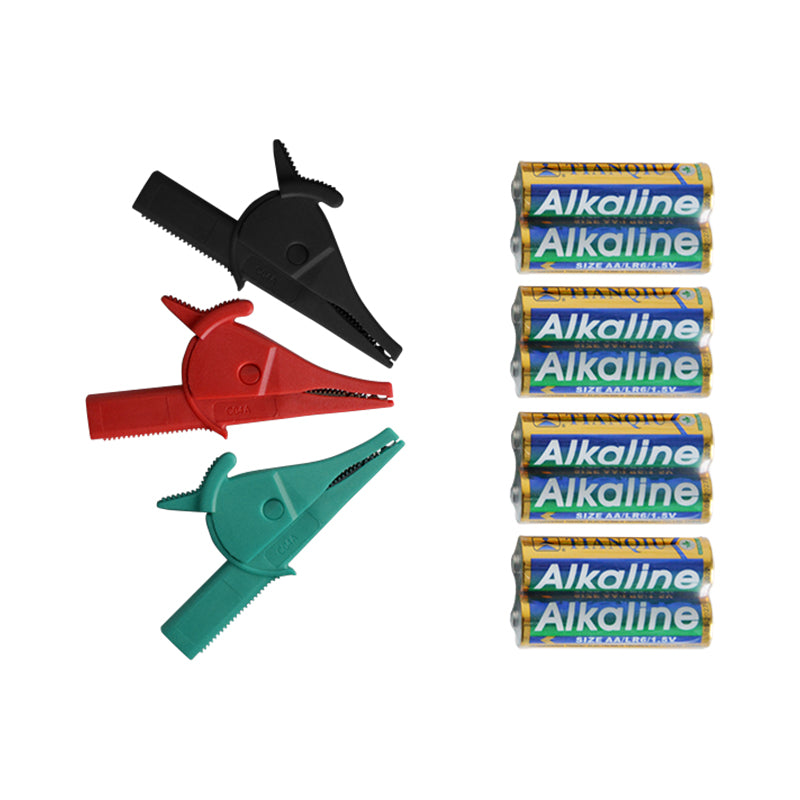

- Baterie alkaliczne AA 1,5 V: 6 szt.

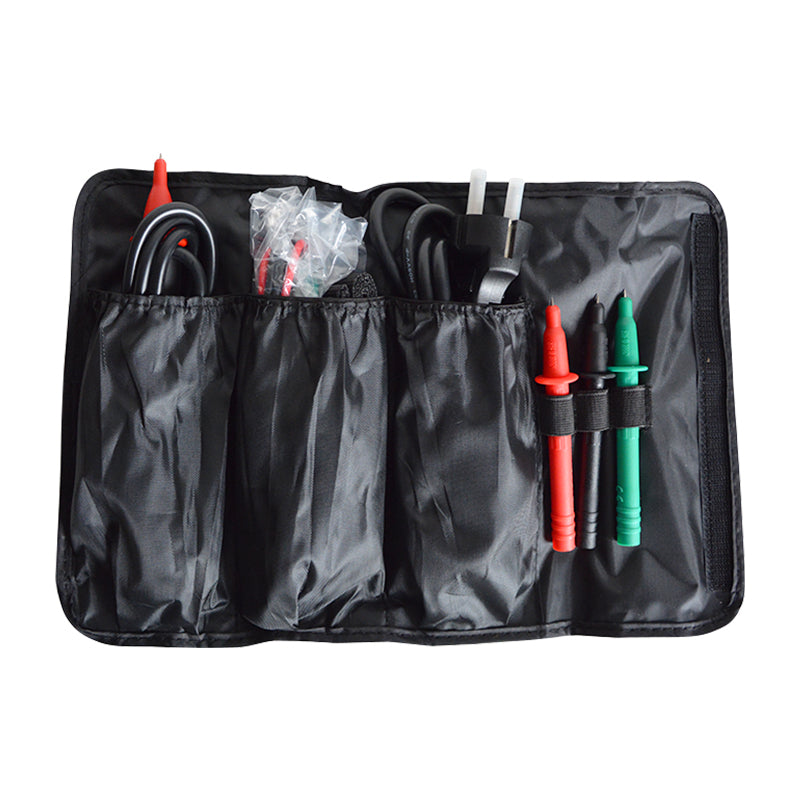

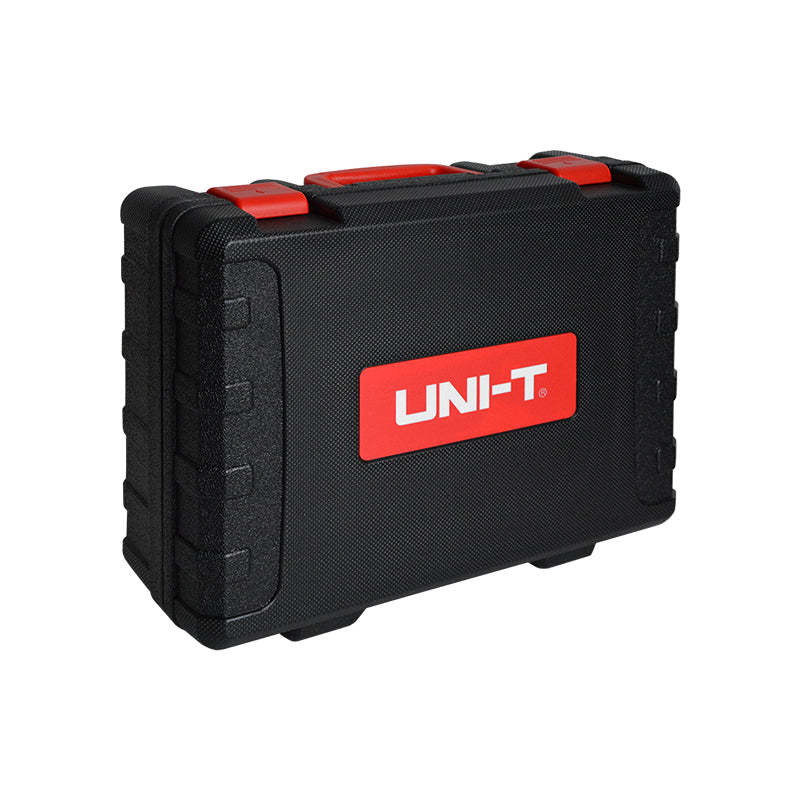

- futerał: 1 szt.
- Instrukcja obsługi: 1szt


Opakowanie hurtowe:

- Standardowa ilość w kartonie: 4 szt.
- standardowy rozmiar kartonu: 510 × 330 × 300 mm
- standardowa całkowita waga kartonu: 15 kg


Producent: UNI-TREND
