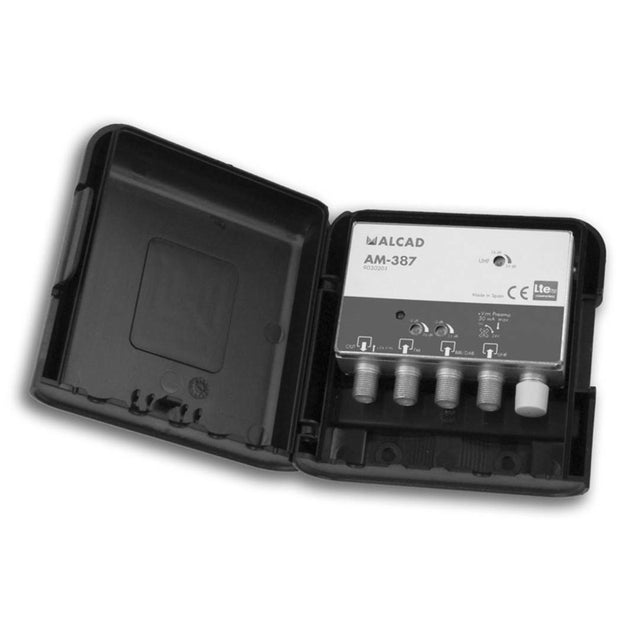

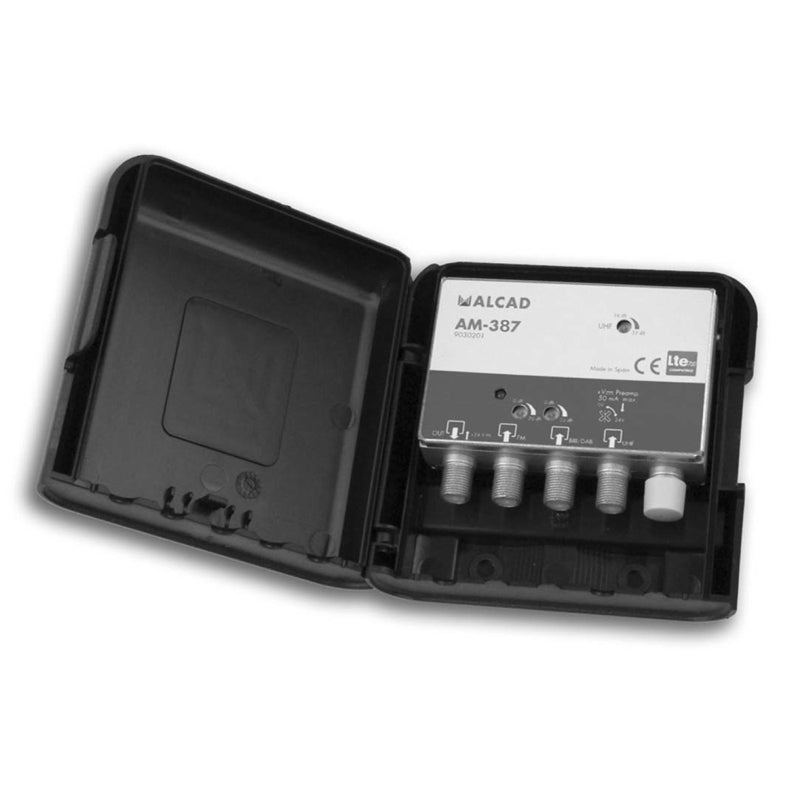

Wzmacniacz anteny masztowej ALCAD AM387

Alcad AM387 to trójwejściowy wzmacniacz masztowy o nowej, ulepszonej konstrukcji, zwiększonej odporności na warunki atmosferyczne i zwiększonej odporności na oscylacje. AM387 ma tłumienie pasma LTE700 (ma wbudowany filtr 5G i wzmacnia UHF tylko do 694 MHz). Wzmacniacz nadaje się do montażu wewnątrz i na zewnątrz. Poszczególne wejścia mają oddzielną kontrolę wzmocnienia za pomocą trymera rezystancyjnego, zasilanie wzmacniacza +12V jest realizowane zdalnie za pomocą kabla koncentrycznego przez wyjście wzmacniacza, oryginalne zasilacze to AL-105 lub AL-205, które zawierają przełącznik zasilania, a także mają zintegrowany rozgałęźnik szerokopasmowy. Wzmacniacz jest produkowany w technologii SMT i jest umieszczony w odlewie Zamac, plastikowa obudowa gwarantuje zwiększoną ochronę przed warunkami atmosferycznymi, plastikowa obudowa wzmacniacza jest przystosowana zarówno do montażu na maszcie (za pomocą dostarczonego wspornika), jak i do montażu na ścianie, wejścia i wyjścia są na złączach F, na wejściu UHF możliwe jest włączenie zasilania +12V/50 mA dla przedwzmacniaczy.

Parametry techniczne:

- liczba wejść/wyjść: 3 / 1
- Wejście wzmacniacza: 1 x FM (88-108 MHz)
- Wejście wzmacniacza: 1 x DAB/BIII (160-260 MHz)
- Wejście wzmacniacza: 1 x UHF (470-694 MHz)
- Wzmocnienie FM/DAB/BIII: 20 dB
- Wzmocnienie UHF: 34 dB
- Tętnienie FM/DAB/BIII: ±1 dB
- Tętnienie UHF: ±2 dB
- Kontrola wzmocnienia w pasmach FM/DAB/BIII: -20 dB
- Kontrola wzmocnienia UHF: -16 dB
- Współczynnik szumów w pasmach FM/DAB: 5 dB
- Współczynnik szumów UHF: 3,5 dB
- maks. poziom wyjściowy (DIN45004B): 108 dBµV
- maks. poziom wyjściowy (IMD3 -66 dB): 105 dBµV
- maks. poziom wyjściowy (IMD2 -60 dB): 93 dBµV
- Tłumienie między wejściami: >30 dB
- Tłumienie odbić wejściowych: >10 dB
- Zasilanie przedwzmacniacza dla wejścia UHF: 12V/50 mA (przełączane)
- zasilanie zewnętrzne (AL-105 lub AL-205): +12 V/45 mA
- złącza: 4 x złącze żeńskie F
- temperatura pracy: -10°C - +65°C
- stopień ochrony: IP 53
- waga: 0,25 kg
- rozmiar opakowania: 110 x 125 x 45 mm
