Konstrukcja dla 2 paneli słonecznych TIPA 910 Wp

Konstrukcja ogrodzenia solarnego - ogrodzenie fotowoltaiczne (zestaw na 2 panele, długość 2,4 m)
Czy chcesz maksymalnie wykorzystać przestrzeń na swojej posesji i połączyć elegancką granicę z produkcją własnej zielonej energii? Ten kompletny zestaw do montażu ogrodzenia solarnego o długości 2,4 m to innowacyjne i wysoce estetyczne rozwiązanie do instalacji paneli fotowoltaicznych w pozycji pionowej.
System ten jest idealny jako nowoczesny zamiennik konwencjonalnego ogrodzenia, osłona prywatności lub efektywne wykorzystanie istniejącego betonu i solidnych fundamentów. Co więcej, dzięki pionowej orientacji, panele doskonale wychwytują niskie zimowe nasłonecznienie i wykazują minimalny spadek wydajności z powodu śniegu lub kurzu. Dodatkowo, zestawy można łączyć ze sobą za pomocą opcjonalnych akcesoriów.

Główne zalety systemu

Niestandardowe wymiary: zestaw jest precyzyjnie zoptymalizowany pod kątem całkowitej długości konstrukcji wynoszącej 2382 mm i może pomieścić 2 panele słoneczne.
Wysokiej jakości materiał: solidne aluminiowe profile H gwarantują wyjątkową trwałość i odporność na niekorzystne warunki pogodowe.
Kompletna mechaniczna układanka: zestaw zawiera wszystko, czego potrzebujesz - od profili nośnych, wsporników końcowych i środkowych po podkładki uziemiające i solidne ocynkowane wsporniki ze śrubami do mocowania na słupach.
Najwyższej klasy panele w zestawie: zestaw zawiera 2 wysokowydajne panele Trina Solar 455W (Vertex S+ Dual Glass N-Type) z podwójnym szkłem, które są idealnym wyborem do instalacji pionowych.

Zawartość opakowania i specyfikacje techniczne

Całkowita długość konstrukcji: 2382 mm
Całkowita wysokość konstrukcji: 1762 mm
Szerokość jednego panelu: 1174 mm
Panel słoneczny Trina Solar 455 W: 2 szt.
Aluminiowy profil montażowy H 40x40 mm: 2 szt. (długość 2,40 m)
Srebrny (30 mm) wspornik końcowy + plastikowe zaślepki profilu: 4 szt.
Uniwersalny uchwyt środkowy srebrny: 2 szt.
Taśma ocynkowana C do mocowania na słupku: 4 szt.
Elementy mocujące do uchwytów: kompletny zestaw (śruby imbusowe M8, nakrętki, podkładki)
Materiał kotwiący do strzemion: kompletny zestaw (śruby M10x80, nakrętki, podkładki)
Podkładki uziemiające do paneli słonecznych: 2 szt.

Szczegóły konstrukcyjne
Szczeliny i zakładki: Konstrukcja bezpiecznie pozwala na 20 mm zakładki na zewnętrznych końcach i 20 mm szczelinę między dwoma panelami w celu rozszerzalności cieplnej i bezpiecznego zamocowania paneli we wspornikach.

Akcesoria opcjonalne (dostępne w sprzedaży)

Aby maksymalnie ułatwić instalację na swojej posesji, a nie masz jeszcze własnych słupków, możesz wybrać optymalną metodę kotwienia zestawu w zależności od rodzaju podłoża:

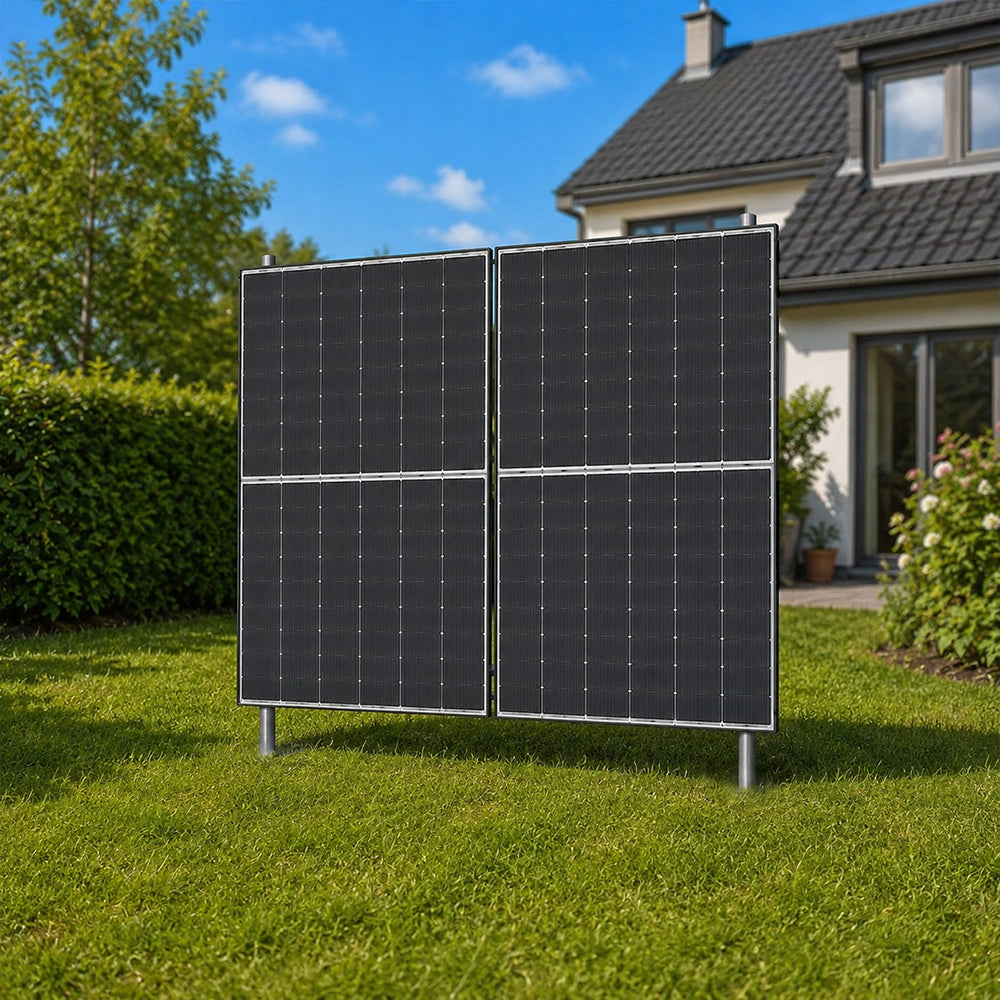

Opcja w ziemi:
Solidny stalowy słupek (słupek) o długości 3 m (średnica 48 mm, grubość ścianki 2 mm) - do tego zestawu wymagane są 3 sztuki 14560987.

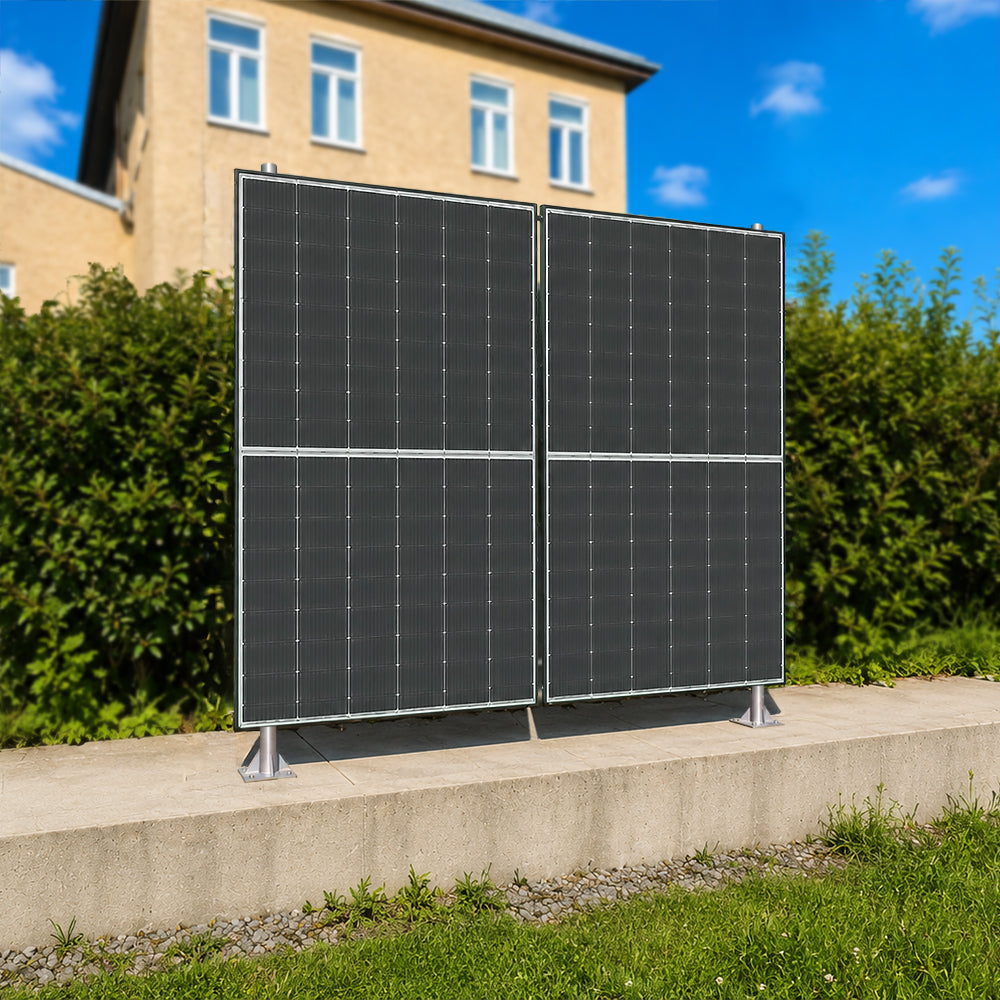

Opcja do przykręcenia do gotowego, solidnego podłoża (np. betonowej ściany):
Stalowy słupek (słupek) o długości 2,0 m (średnica 48 mm, grubość ścianki 2 mm) - do tego zestawu wymagane są 3 sztuki 14560870.
Solidna stopa kotwiąca o średnicy 48 mm z podstawą na śruby kotwiące lub kotwę chemiczną) - do tego zestawu wymagane są 3 sztuki 14561230.

Materiał do przedłużenia linii ogrodzenia:
Jeśli planujesz zbudować dłuższe ciągłe ogrodzenie z wielu zestawów, zakup łączniki profili montażowych 40x40 mm wraz z odpowiednimi śrubami M10 i nakrętkami kołnierzowymi, aby umożliwić ścisłe i osiowe połączenie profili aluminiowych - do jednego przedłużenia wymagane są 2x 14562274, 4x 1462218 i 4x 14562147.
