Oscyloskop, generator i tester FNIRSI DSO-TC3

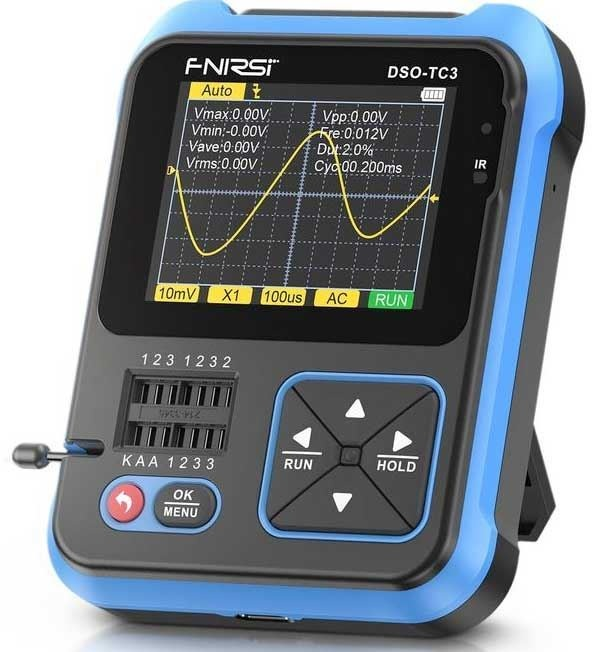

Oscyloskop, generator funkcyjny i tester podzespołów FNIRSI DSO-TC3 500 kHz to kompaktowy oscyloskop cyfrowy z kilkoma funkcjami:

Oscyloskop ręczny:
DSO-TC3 posiada częstotliwość próbkowania w czasie rzeczywistym 10MS/s i szerokość pasma 500 kHz. Dzięki kompletnym funkcjom wyzwalania (proste, normalne, automatyczne) można swobodnie używać okresowych sygnałów analogowych i nieokresowych sygnałów cyfrowych. Jest wyposażony w potężny przycisk AUTO, który umożliwia wyświetlanie przebiegów pomiarowych bez żmudnej konfiguracji.

Tester tranzystorów:
Funkcja testera tranzystorów umożliwia automatyczną identyfikację i pomiar różnych tranzystorów, w tym tranzystorów NPN i PNP, tranzystorów polowych z kanałem typu N i P, tranzystorów polowych, diod, podwójnych diod, tyrystorów, rezystorów, cewek, kondensatorów i innych elementów pasywnych.

Generator sygnału:
Generator sygnału ma do wyboru 6 kształtów fali: sinusoida, fala prostokątna, fala impulsowa, fala trójkątna, fala rampy i fala DC. Częstotliwość wyjściowa, napięcie wyjściowe i cykl pracy wyjścia są regulowane.


Parametry techniczne:

Tester tranzystorów Specyfikacje:
- trioda:ß jest większa niż 10 i mniejsza niż 600
- diody: spadek napięcia w kierunku bezpośrednim <4,5V
- dioda regulowana: 0,01~32V
- MOSFET: JFET, IGBT, MOSFET
- SCR: napięcie włączenia <5V, prąd wyzwalania bieguna bramki <6mA
- TRIAC: napięcie włączenia <5V, prąd wyzwalania bieguna bramki <6mA
- kondensator: 25pF~100mF
- rezystancja: 0,01ohm~50Mohm
- indukcyjność: 10uH~1000mH
- bateria: 0.1~4.5V
- Napięcie wejściowe: 0~40V
- DS18B20: 0-85°C
- DHT11: 0-60°C / 5-95%
- Zdalne dekodowanie podczerwieni: protokół kodu podczerwieni NEC

Specyfikacje oscyloskopu cyfrowego:
- Częstotliwość próbkowania w czasie rzeczywistym: 10MSa/s
- Analogowa szerokość pasma: 500kHz
- Rezystancja wejściowa: 1Mohm
- Metoda podłączenia: AC/DC
- Zakres napięcia testowego: 400V
- Czułość pionowa (x1): 10mV-10V
- Pozioma podstawa czasu: 1us-10s
- Tryb wyzwalania:Automatyczny/Normalny/Pojedynczy
- Typ wyzwalania: zbocze narastające / zbocze opadające
- Zatrzymanie kształtu fali: Tak
- Pomiar automatyczny: tak

Generator sygnału:
- Fala sinusoidalna: 1-100 kHz / 0-3,3 V / 50%
- Fala prostokątna: 1-100 kHz / 3,3 V / 50%
- fala impulsowa: 1-100KHz / 3,3V / 0-100%
- fala trójkątna: 1-100 kHz / 0-3,3 V / 50%
- rampa:1-100KHz / 0-3.3V / 0-100%
- DC:0-3.3V

Inne parametry:
- Wyświetlacz: 2,4-calowy kolorowy wyświetlacz TFT 320×240 pikseli
- Bateria: wewnętrzny akumulator o pojemności 3000 mA
- wymiary: około 150 mm x 70 mm x 30 mm
- waga: ok. 200 g

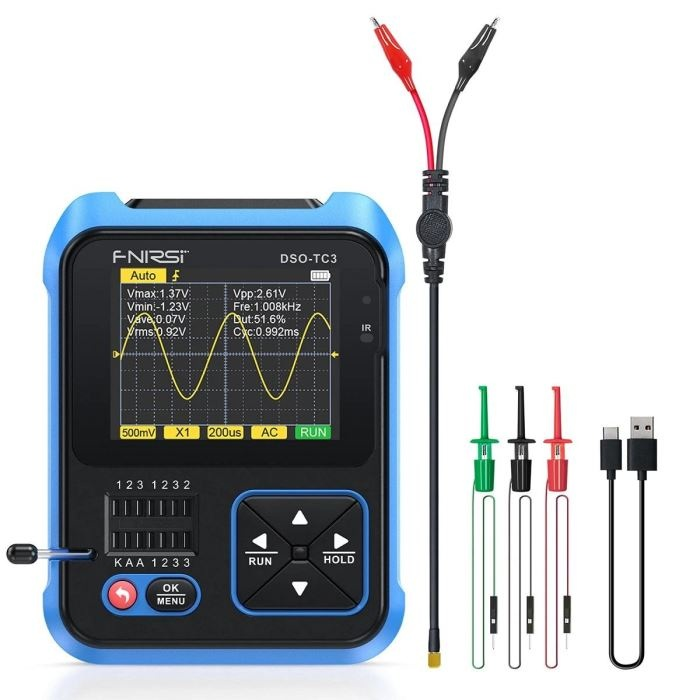

Zawartość opakowania:
- FNIRSI DSO-TC3
- 3× hak testowy
- Kabel USB C do ładowania
- instrukcja obsługi

Uwaga:

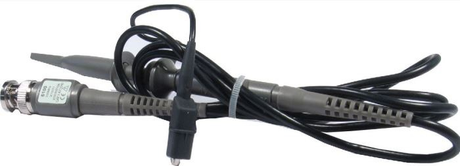

Sonda P6100 ze złączem MCX nie wchodzi w skład zestawu, należy ją zakupić osobno.
