Panele fotowoltaiczne w sztywnej ramie

Panele fotowoltaiczne w sztywnej ramie

Panele w ramie tworzą podstawę instalacji dachowych i mniejszych zestawów wyspowych. Rama trzyma szkło w płaszczyźnie, umożliwia zamocowanie w konstrukcji i przenosi obciążenie śniegiem oraz wiatrem. Najmocniejszą marką jest SOLARFAM z panelami dwunastowoltowymi, część dachową reprezentują AIKO, TRINA i inni producenci.

Dwie odmienne grupy

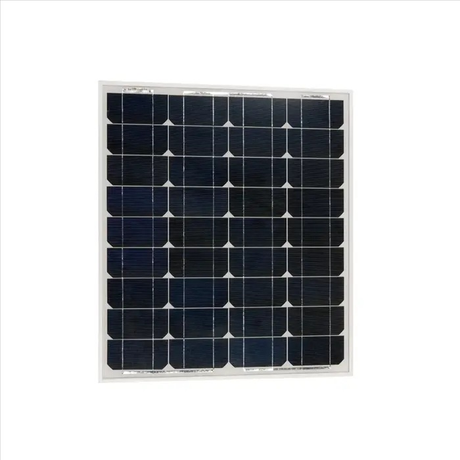

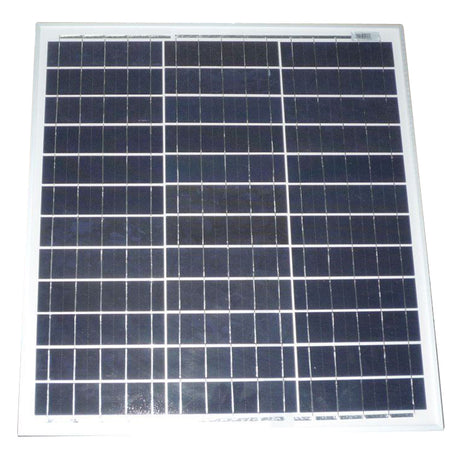

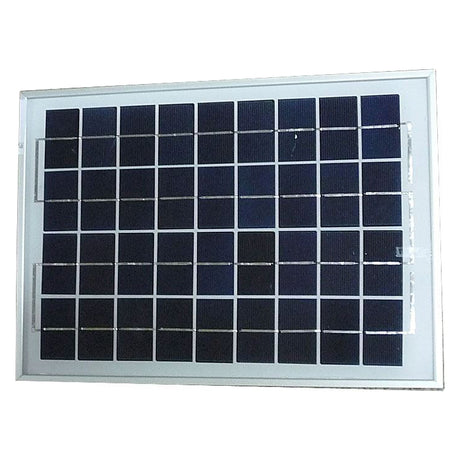

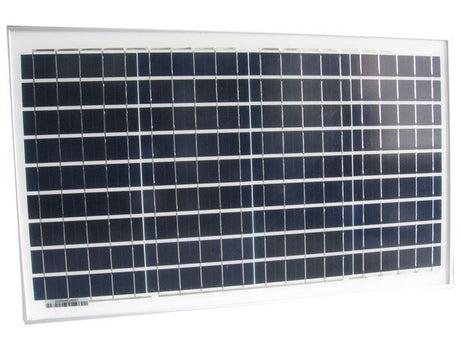

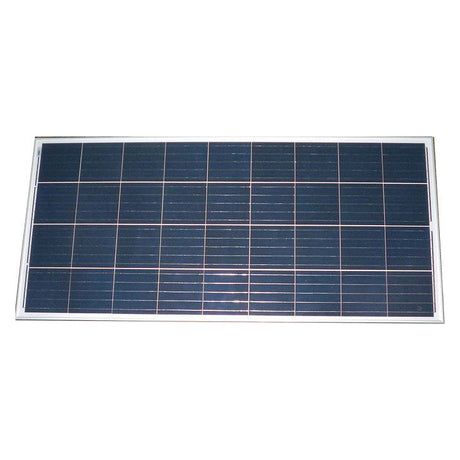

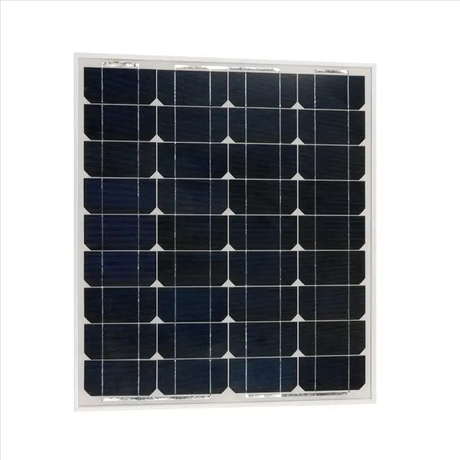

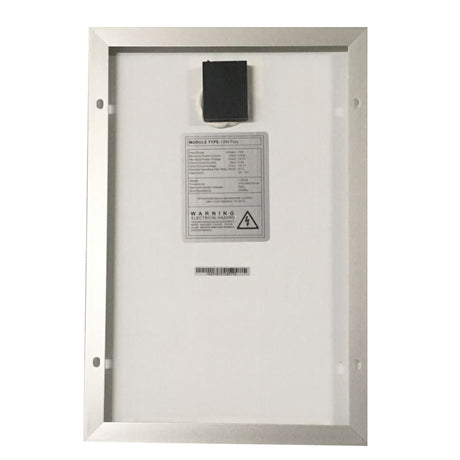

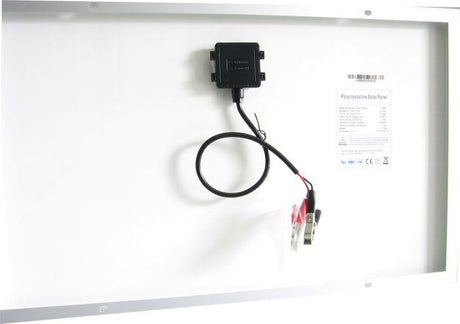

• Panele do systemów 12 V – mniejsze moduły rzędu do dwustu watów, zaprojektowane do ładowania akumulatorów dwunastowoltowych na działce, w kamperze albo na łodzi.
• Panele dachowe – duże moduły o mocy w setkach watów i o wyższym napięciu, które łączy się w łańcuchy i podłącza do falownika albo do regulatora MPPT.

Na co zwrócić uwagę

• Moc w watopikach – wartość w standardowych warunkach badania, służąca do porównywania paneli między sobą.
• Sprawność i technologia ogniw – na przykład wykonanie ze stykami z tyłu (ABC), dzięki któremu przedniej strony nie zacieniają szyny zbiorcze.

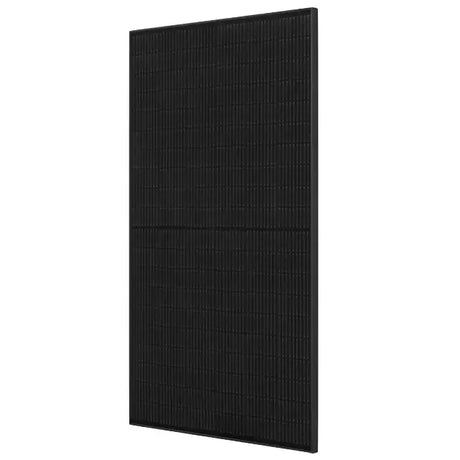

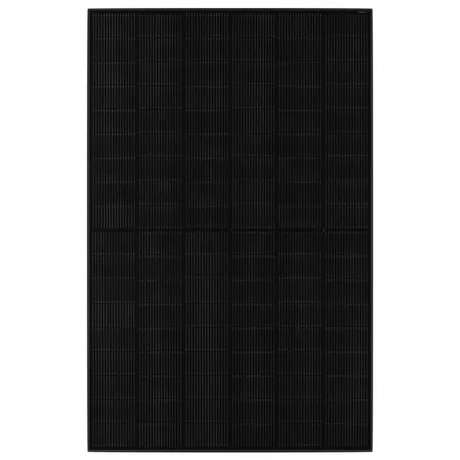

• Wygląd – wykonanie całkowicie czarne bez widocznych styków w porównaniu z klasycznym ze srebrną ramą.

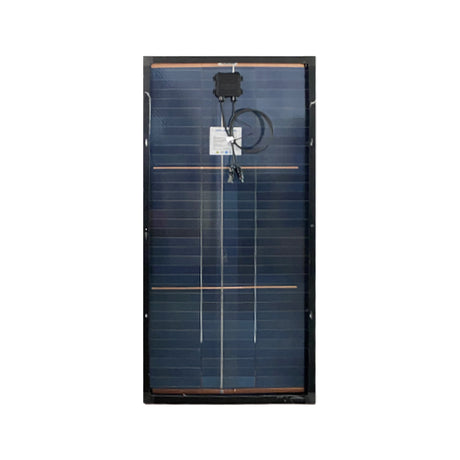

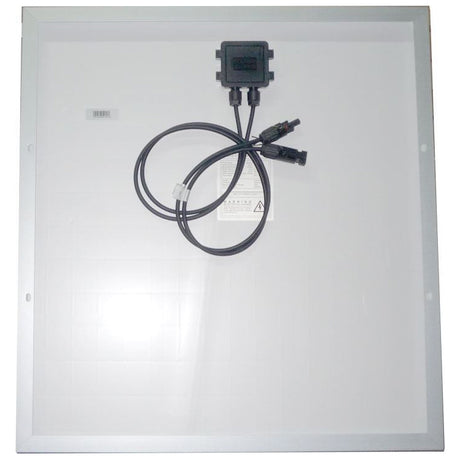

• Zakończenie – złącza MC4 ze stopniem ochrony IP67 są standardem.

Często zadawane pytania

Czy mogę podłączyć duży panel dachowy do akumulatora dwunastowoltowego?

Tylko przez odpowiedni regulator. Panele dachowe mają wyraźnie wyższe napięcie niż układ dwunastowoltowy i bezpośrednie podłączenie nie działa. Regulator typu MPPT przetworzy nadmiar napięcia na prąd ładowania, a do tego uzyska z panelu więcej energii niż regulator prostszy.

Co oznacza watopik?

Moc panelu w standardowych warunkach badania – określonym nasłonecznieniu, temperaturze ogniwa i widmie. To wartość porównawcza, a nie to, co panel odda na dachu: rzeczywista moc chwilowa jest niższa zależnie od pogody, nachylenia, orientacji i temperatury modułu.

Co daje technologia ze stykami z tyłu?

Przedniej strony ogniwa nie zacieniają żadne szyny zbiorcze, więc wykorzystuje się całą powierzchnię, a sprawność jest wyższa. Efektem ubocznym jest jednolity czarny wygląd, który przydaje się tam, gdzie instalacja jest wyeksponowana wizualnie.

Czy panele zmieszczą się na moim dachu?

Decyduje nie tylko powierzchnia, ale i wymiar pojedynczego modułu oraz rozstaw konstrukcji. Duże panele dachowe mają krawędź ponad 1,7 metra, więc na dachu o skomplikowanym kształcie z lukarnami zmieści się ich mniej, niż wynikałoby z powierzchni. Rozplanowanie warto narysować jeszcze przed zamówieniem.

Na nierówną powierzchnię nadają się Panele fotowoltaiczne elastyczne, na wyjazdy Panele fotowoltaiczne przenośne. Mocowanie rozwiązują Konstrukcje dachowe do paneli PV, przegląd sekcji Panele fotowoltaiczne.
