Stacje rozlutownicze i hot-air

Stacje serwisowe do napraw elektroniki

Gdy tylko od lutowania pojedynczych połączeń przechodzi się do napraw gotowych urządzeń, sama lutownica nie wystarczy. Element trzeba najpierw bezpiecznie zdjąć, i to albo przez odessanie cyny, albo przez przegrzanie całej obudowy gorącym powietrzem. Stacja serwisowa umie jedno i drugie, a każde narzędzie reguluje osobno.

Trzy typy

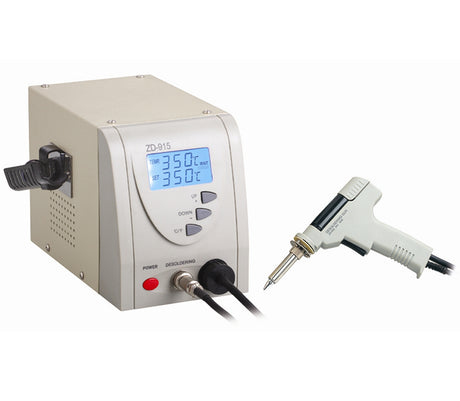

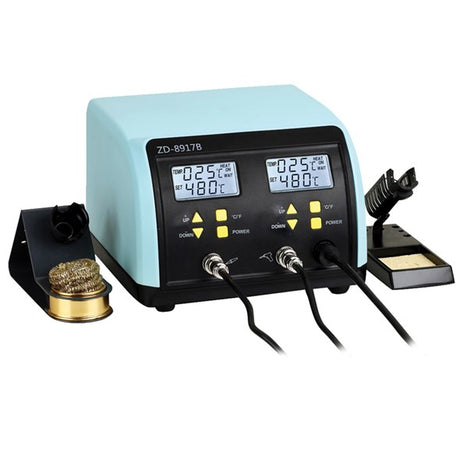

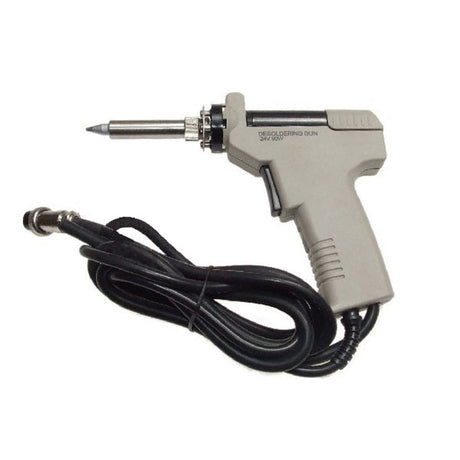

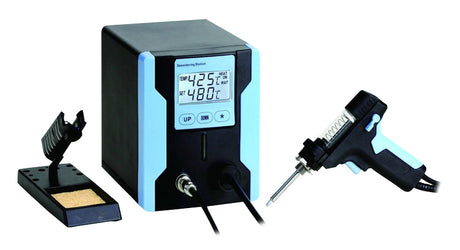

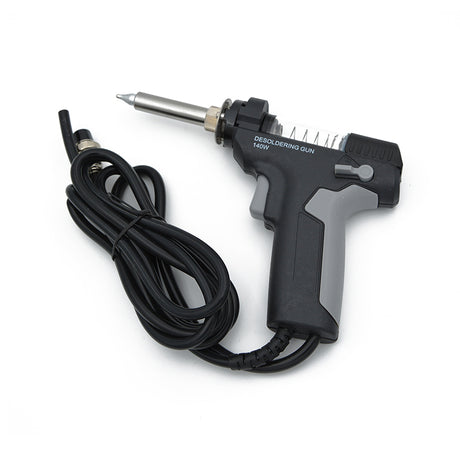

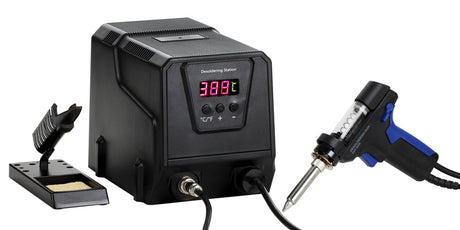

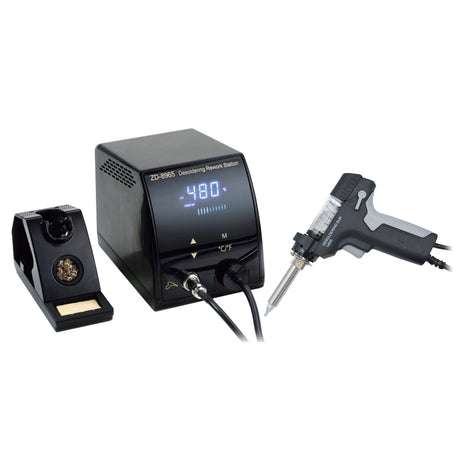

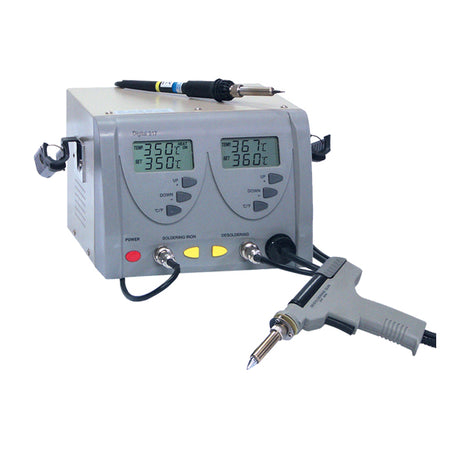

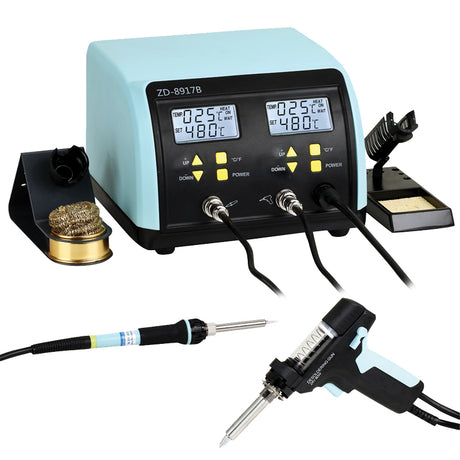

• Stacje lutownicze i rozlutownicze – lutownica i odsysacz próżniowy w jednym, do demontażu elementów przewlekanych z płytek jedno- i dwustronnych.

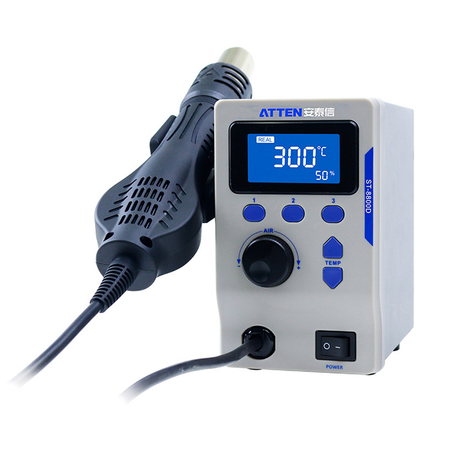

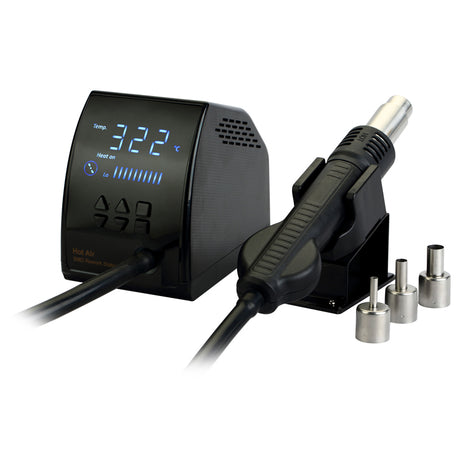

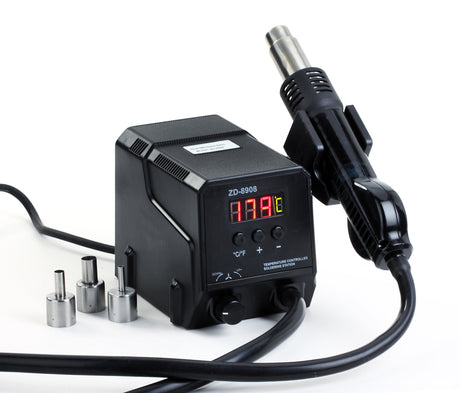

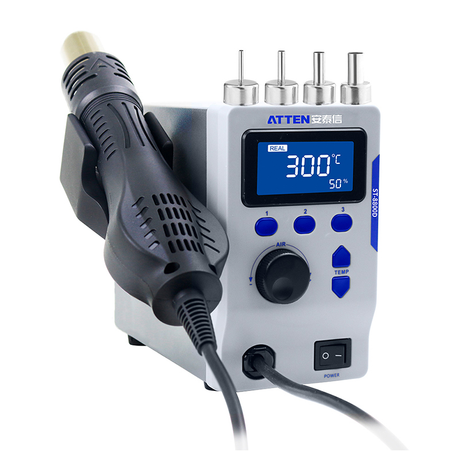

• Stacje na gorące powietrze – strumień gorącego powietrza przegrzeje całą obudowę. Konieczność przy obudowach SOIC i PLCC, przy BGA jest to jedyna rozsądna droga.

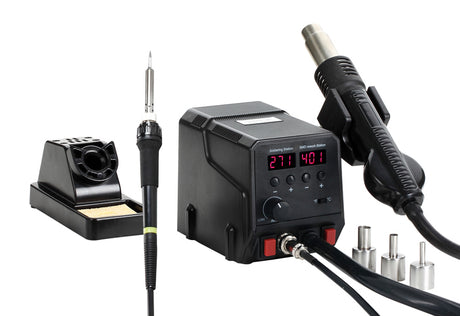

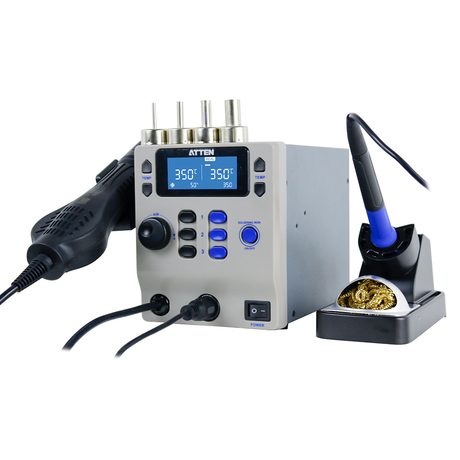

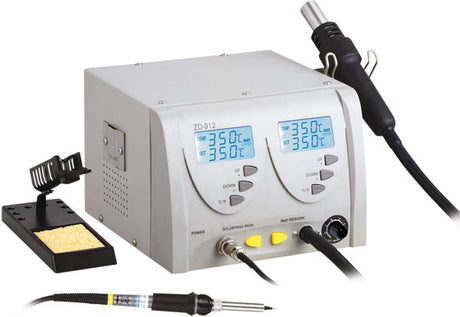

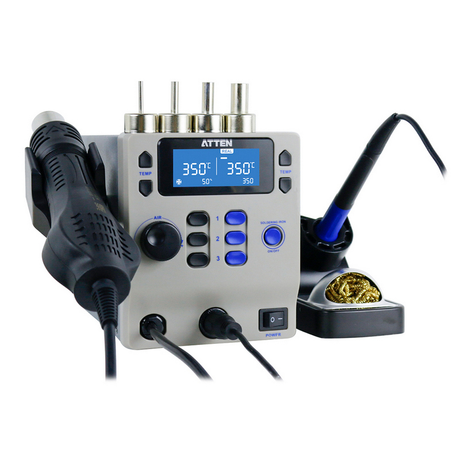

• Stacje wielofunkcyjne – połączenie lutownicy, gorącego powietrza i odsysania z parą wyświetlaczy do niezależnej nastawy.

Na co zwrócić uwagę

• Przygotowanie na lutowanie bezołowiowe – wyższa osiągalna temperatura i dostateczna moc.
• Szybkość nagrzewania – decyduje o tym, ile czasu technik spędzi na czekaniu.

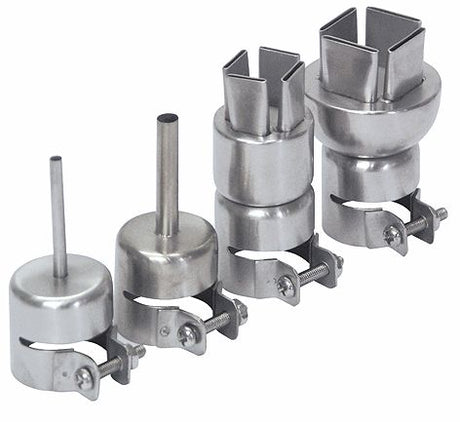

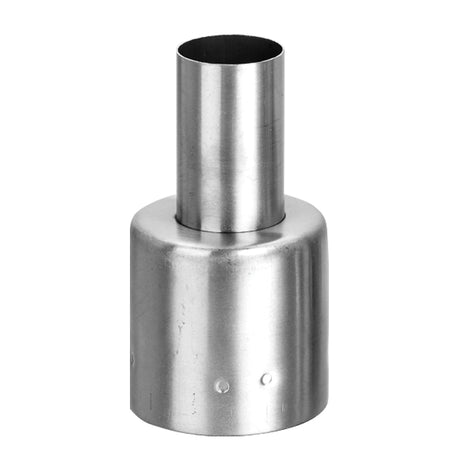

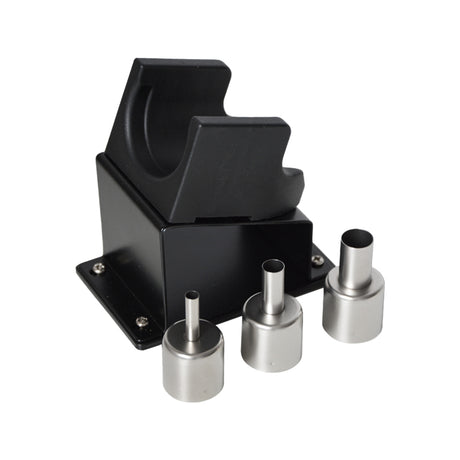

• Zestaw dysz – kształt dyszy dobiera się według wielkości obudowy, żeby nie przegrzewać otoczenia.
• Pokazywanie rzeczywistej temperatury – przy pracy naprawczej różnica między nastawioną a rzeczywistą wartością jest zasadnicza.

Często zadawane pytania

Gorące powietrze czy odsysacz cyny?

Odsysacz przeznaczony jest do elementów przewlekanych, przechodzących przez płytkę. Gorące powietrze jest konieczne przy obudowach montowanych powierzchniowo, gdzie pola lutownicze znajdują się pod elementem i inaczej się do nich nie dostaniesz.

Jaką dyszę wybrać?

Taką, która odpowiada rzutowi elementu. Zbyt duża dysza przegrzeje także otaczające elementy i części z tworzywa, zbyt mała niepotrzebnie wydłuża pracę i grozi przy niej przegrzanie jednego miejsca.

Jak chronić otaczające elementy?

Zakryciem taśmą kaptonową albo folią aluminiową i płynnym ruchem dyszy. Płytkę przed pracą nagrzewa się stopniowo, żeby nie doszło do szoku cieplnego i odklejenia pól.

Czy stacja serwisowa opłaca się do domowego warsztatu?

Jeśli naprawiasz współczesną elektronikę z montażem powierzchniowym, tak – bez gorącego powietrza się przy niej nie obejdziesz. Na budowę zestawów i klasyczne połączenia wystarczy zwykła stacja lutownicza.

Na zwykłe lutowanie wystarczą Stacje lutownicze (mikrolutownice) i Lutownice ołówkowe, opary odprowadzą Pochłaniacze dymu lutowniczego. Zamienne groty i rękojeści znajdziesz wśród kategorii Akcesoria do lutownic, stacji i odsysaczy.
