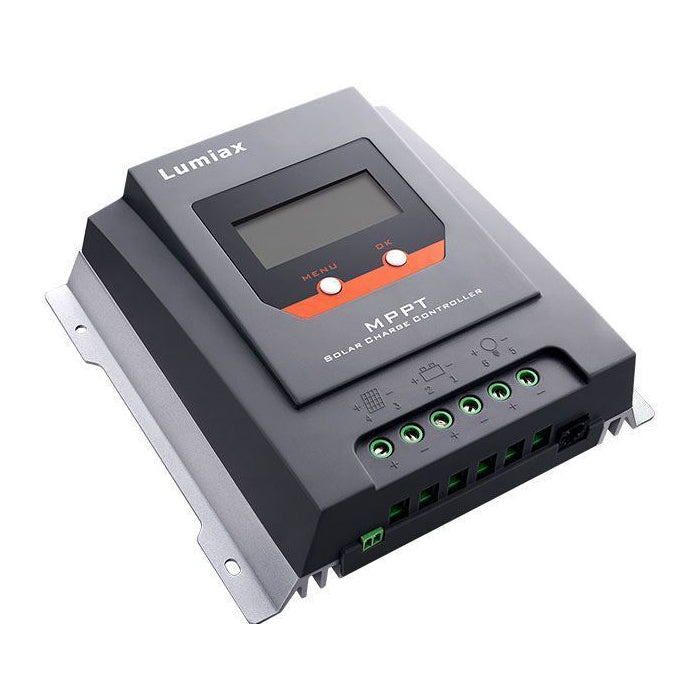

Kontroler słoneczny MPPT LUMIAX MT2075 12-24V 20A

Regulator MPPT 20A dla wszystkich dostępnych typów akumulatorów o napięciu systemowym 12V lub 24V oraz dla paneli PV o maksymalnej mocy 260W(12V) lub 520W(24V) o maksymalnym napięciu wejściowym 55V i minimalnym napięciu wejściowym o 1V wyższym niż napięcie ładowania akumulatora. Dlatego nadaje się również do paneli o napięciu systemowym 12V, które generują 16-18V przy maksymalnym obciążeniu. Regulator ten wykorzystuje wewnętrzny inwerter do regulacji charakterystyki V-A źródła prądu - panelu słonecznego, aby była optymalna do ładowania akumulatora. Może on wykorzystać energię z paneli słonecznych lepiej niż kontroler PWM, który reguluje ładowanie tylko poprzez impulsowe ograniczenie bezpośredniego połączenia między panelem słonecznym a akumulatorem, gdzie szerokość impulsu jest proporcjonalna do stanu ładowanego akumulatora. Innymi słowy, kontroler MPPT może generować idealne napięcie i prąd do ładowania akumulatora ze źródła o wyższym napięciu i niższym prądzie. Na przykład 18 V i 5 A zamienia się na 14,5 V/6,2 A. Sprawność konwersji charakterystyki V-A wynosi zwykle ponad 95%, więc straty są minimalne, a regulatory można zwykle dostosować do różnych typów akumulatorów, aby zapewnić najbardziej optymalne ładowanie.

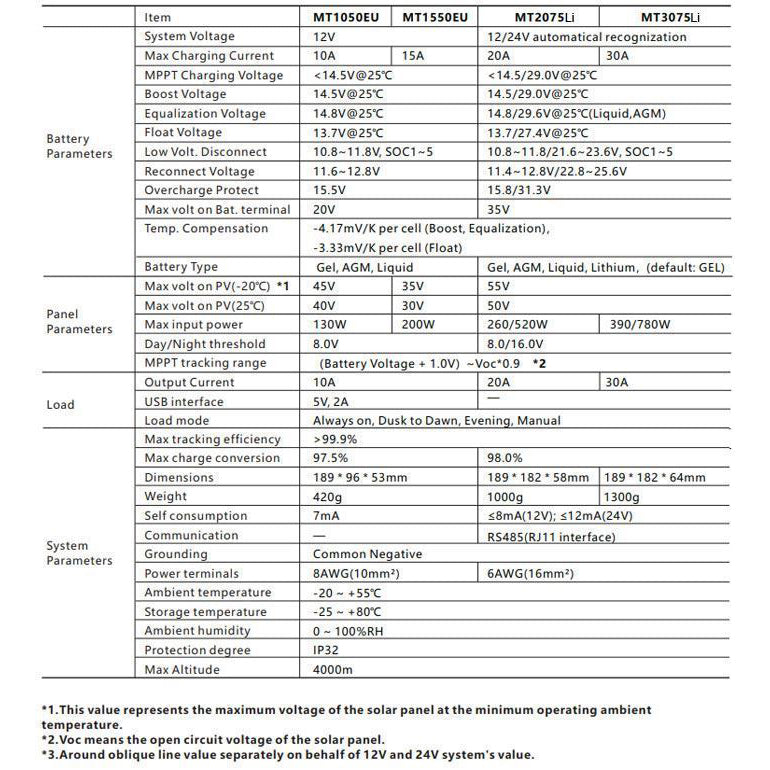

Parametry techniczne.

- Napięcie systemowe 12 V lub 24 V, odpowiednie akumulatory: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
- Maksymalna moc paneli fotowoltaicznych: 260W (520W-24V) dla maksymalnego wykorzystania kontrolera. W przypadku korzystania z paneli o większej mocy, pełna moc nie zostanie wykorzystana, ale funkcja kontrolera zostanie zachowana bez uszkodzeń.
- Maks. napięcie panelu fotowoltaicznego: 55 V (-20°C), 50 V (+25°C)
- min. napięcie panelu PV przy użyciu akumulatora 12 V: 15,6 V - zweryfikowane przez nasze własne pomiary
- maks. prąd ładowania: 20 A
- zużycie własne: <8 mA (12 V), <12 mA (24 V)
- 4-stopniowe ładowanie tylko dla akumulatorów Pb (CC, CV - boost, CV - float, CV-equalize)
- CC = ładowanie z pełną mocą paneli PV do ustawionej wartości końca ładowania (CV-boost)
- CV-boost = ładowanie przez 1-2 godziny po osiągnięciu napięcia zacisku 14-15 V (regulowane)
- CV-equalize = ładowanie ze zwiększonym napięciem w celu wymieszania ciekłego elektrolitu - do wyboru tylko dla akumulatorów kwasowo-ołowiowych z ciekłym elektrolitem
- CV-float = ładowanie napięciem podtrzymującym 13,5-13,8 V (regulowane)
- Wybór typu akumulatora: z ciekłym dielektrykiem, AGM, AGM GEL, LiFePO4
- Wyświetlacz LCD do ustawiania i monitorowania parametrów pracy
- kompensacja temperatury: -4,17 mV/K na ogniwo podczas ładowania boost+equal -3,33 mV/K na ogniwo podczas ładowania float
- Stopień ochrony IP32
- Interfejs RS485
- temperatura pracy: -25°C~55°C

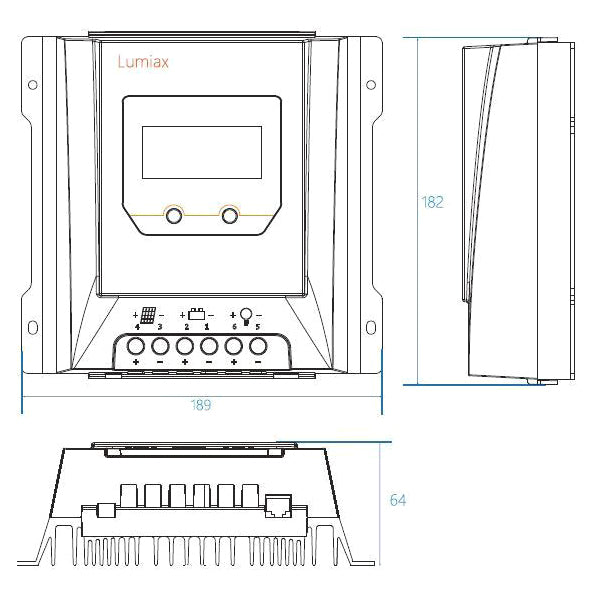

- wymiary: 189 × 182 × 64 mm
- waga: 1 kg
